Simple Network Management Protocol (SNMP) är ett protokoll på applikationsnivå som används för att hantera och övervaka TCP/IP-baserade enheter. SNMP används för att utbyta hanteringsinformation mellan nätverkshanteringssystemet (NMS) och ett nätverkselement (NE).
Ett SNMP-hanterat nätverk består av två huvudkomponenter: Agenter och en Manager.
En agent är en programvarumodul för hantering som finns i en hanterad växel (växeln). En agent översätter den lokala hanteringsinformationen från den hanterade växeln till en form som är kompatibel med SNMP.
Dessutom innehåller den objektvariabler/hanterade objekt som definierar varje del av informationen som ska samlas in om en växel. Exempel på variabler är antal mottagna paket, nodportstatus och så vidare. En MIB (Management Information Base) är en samling hanterade objekt. Med SNMP kan en manager och agenter kommunicera för att få åtkomst till dessa objekt.
Managern är den konsol genom vilken nätverksadministratörer utför nätverkshanteringsfunktioner. Den kör program som styr och övervakar hanterade enheter.
Dessutom kan den hantera och övervaka omkopplaren via nätverket via SNMP version 1 (SNMPv1), SNMP version 2c eller SNMP version 3.
1) Konfigurera SNMP
Den här handledningen visar hur du ställer in grundläggande SNMP-konfiguration på våra switchar.

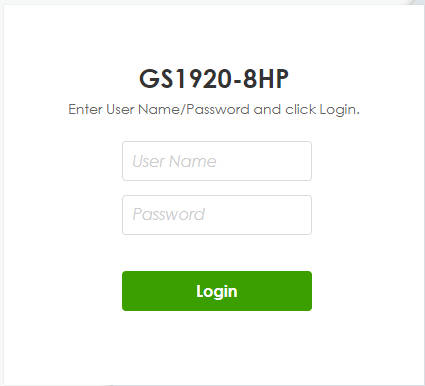

1. Få åtkomst till enheten genom att ange IP-adressen i webbläsarens adressrad och logga in med enhetens autentiseringsuppgifter
2. På instrumentpanelen klickar du på snabblänken SNMP-status

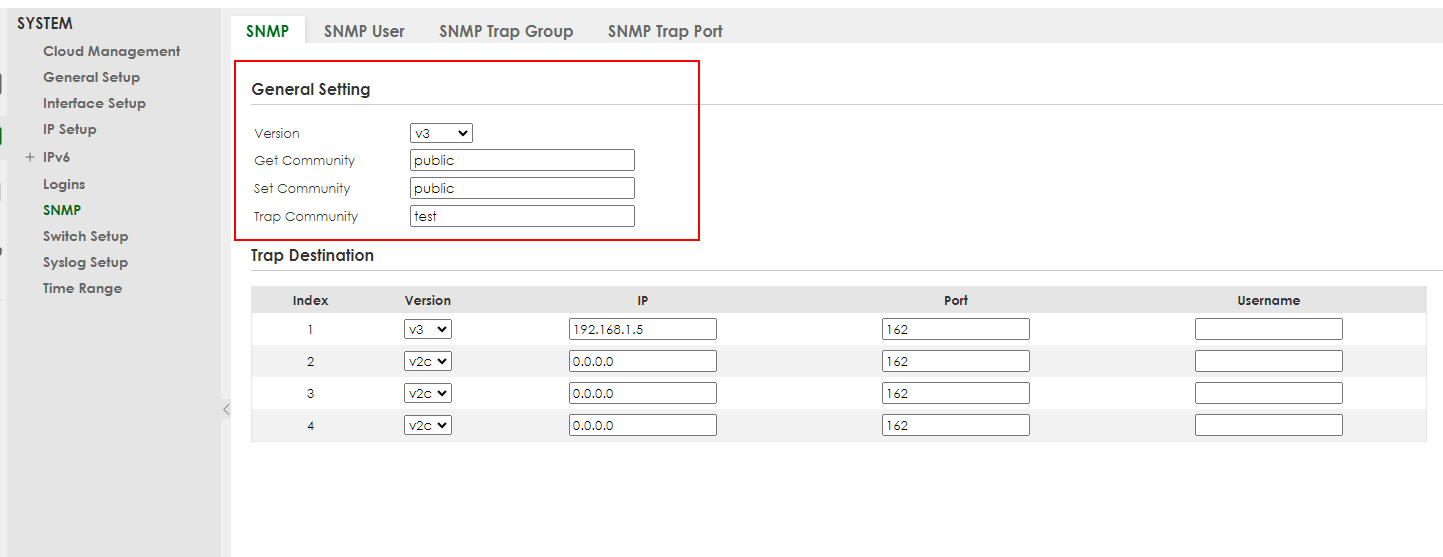

3. Välj den SNMP-version du vill se nedan och konfigurera sedan Get, Set och Trap Community enligt din programvara för SNMP-hantering (standard: public)
5. Konfigurera en Trap Destination så att switchen kan skicka Traps (meddelanden) till SNMP-hanteringsprogramvaran med användarkonfigurerad Trap Group och sedan "Apply"
6. Gå till:
SYSTEM > SNMP > SNMP Trap Group
Skärmen Trap Group för att ange vilka typer av SNMP-traps som ska skickas till SNMP-hanteraren och sedan använda skärmen Trap Port för att välja vilken typ av Trap Group som tas emot på vilken port i växeln
8. Om du använder SNMPv3 måste du konfigurera några användarspecifika parametrar nedan
9. För att skapa en användare måste du gå till SNMP-användarskärmen och lägga till användaren där
Navigera sedan till:
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Konfigurera SNMP på äldre GUI
Denna handledning visar hur du ställer in grundläggande SNMP-konfiguration på våra växlar.
1. Få åtkomst till enheten genom att ange dess IP-adress i webbläsarens adressrad och logga in med hjälp av enhetens autentiseringsuppgifter
2. På instrumentpanelen klickar du på snabblänken SNMP Status > Setting

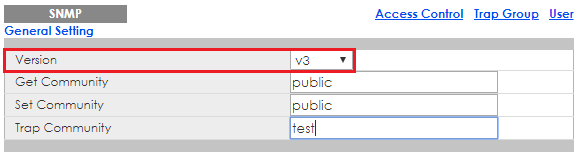

3. Välj den SNMP-version du vill använda här
4. Konfigurera Get, Set och Trap Community enligt din SNMP-hanteringsprogramvara (standard: public)
5. Konfigurera en Trap Destination så att switchen kan skicka Traps (meddelanden) till SNMP-hanteringsprogramvaran med användarkonfigurerad Trap Group och sedan "Apply"
6. Gå till skärmen Trap Group för att ange vilka typer av SNMP-traps som ska skickas till SNMP-hanteraren
7. Använd skärmen Trap Port för att välja vilken typ av Trap Group som tas emot på vilken port i växeln
8. Om du använder SNMPv3 måste du konfigurera några användarspecifika parametrar
9. För att skapa en användare måste du gå till SNMP-användarskärmen och lägga till användaren där
