Denna artikel förklarar hur Zyxel-brandväggar och switches stöder installation i ett standardrack på 19 tum, med fokus på olika modeller och formfaktorer. Den behandlar om rackmonteringsfästen (”öron”) ingår eller måste köpas separat, hur man identifierar rackmonterbara enheter och hur man bekräftar monteringsalternativ i officiell Zyxel-dokumentation.


Obs! Detta är allmänna riktlinjer. Kontrollera alltid databladet eller installationsguiden för just din modell.

Nyckelbegrepp

Standardbredd för 19-tumsrack:

  • 482,6 mm

Om enheten är mindre används racköron för att utöka den till full bredd.

Hur man bestämmer monteringstyp utifrån enhetens bredd

Enhetsbredd Monteringstyp
< 250 mm Endast hylla/skrivbord
250–430 mm Rackmontering med förlängda fästen
≥ 430 mm Standard 19-tums rackmontering

Beräkning av fästörons storlek

Använd denna formel:

(482,6 mm − enhetens bredd) / 2

Detta ger den ungefärliga storleken på ett racköra.

Viktiga anmärkningar

  • Örstorleken är endast en uppskattning
  • Hålens placering och form kan variera
  • Använd alltid originalrackkit från Zyxel när det är möjligt

Använd även universalfästen, men kontrollera först att de är kompatibla: Så här hittar du Zyxel-tillbehör och reservdelar

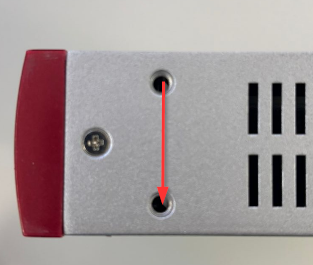

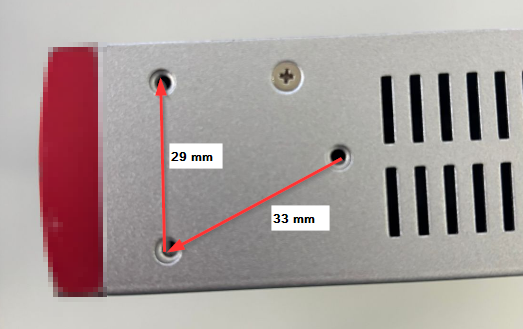

Brandvägg

USG FLEX 500H / USG FLEX 700H
USG FLEX 200H / HP
Modell Rackmonterbar Rackkit för 19-tums rack ingår Enhetens mått (B × D × H, mm) Rackkitets storlek per sida (mm)
USG FLEX 50H / HP Nej Nej 216 × 143 × 33 Bordsenhet
USG FLEX 100H / HP Nej Nej 216 × 143 × 33 Bordsenhet
USG FLEX 200H / HP Ja Ja 272 × 187 × 36 ~105 mm
USG FLEX 500H Ja Ja 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Ja Ja 430 × 250 × 43,5 ~26 mm

Switch

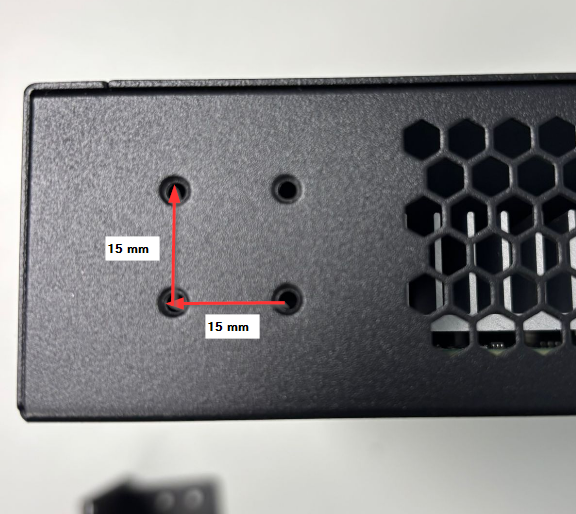

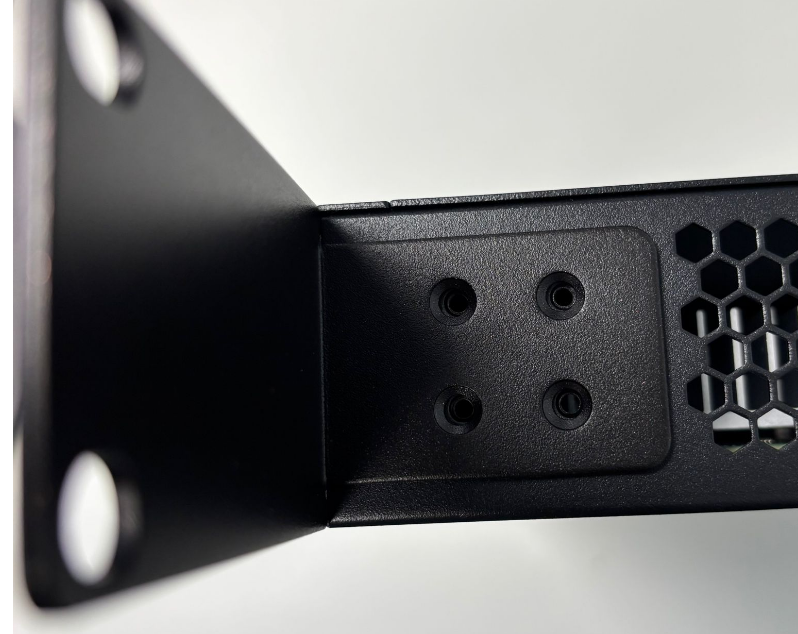

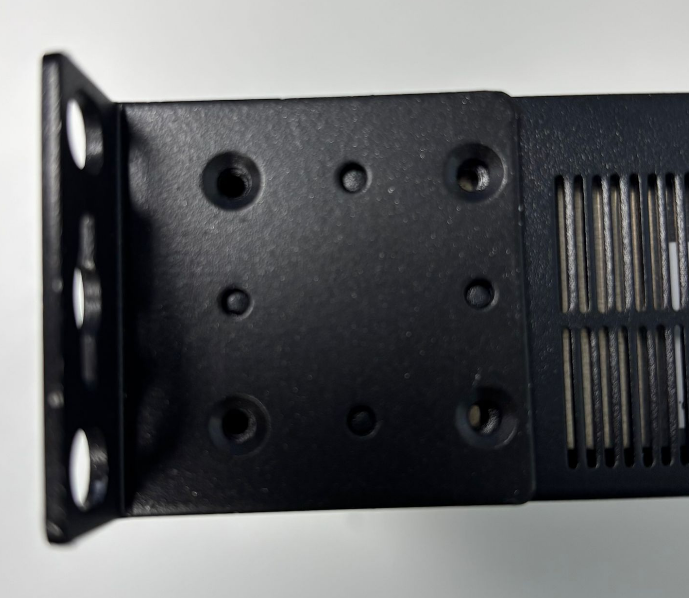

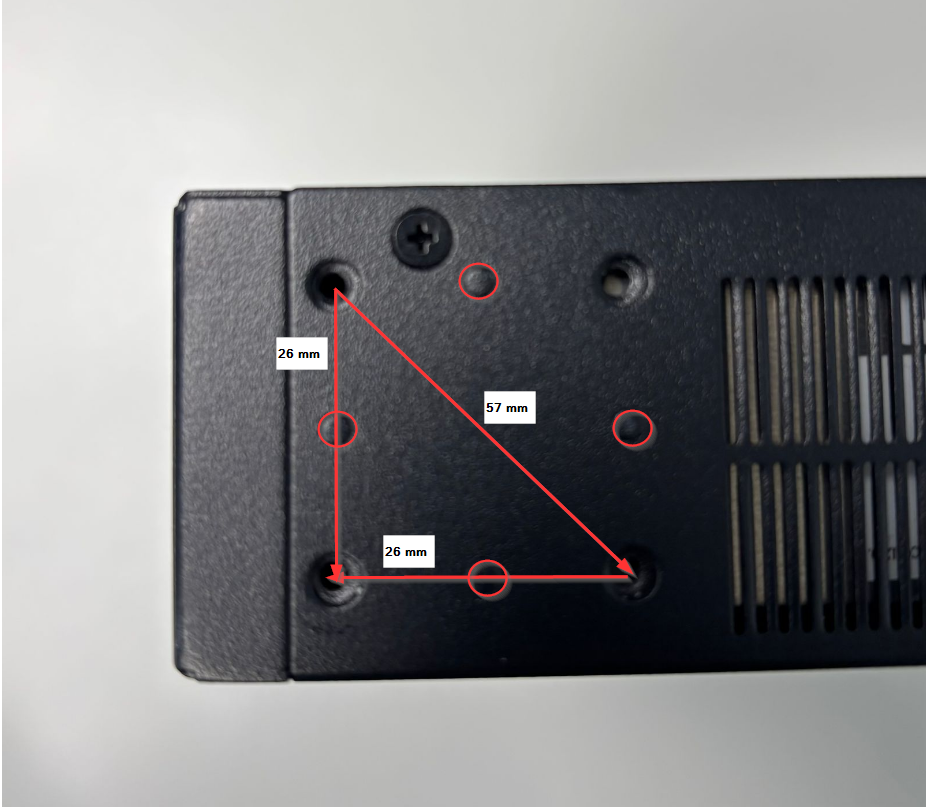

Zyxel switches kan ha två olika mönster för monteringshål. Båda alternativen visas på bilderna med måttangivelser.

I tabellen nedan hittar du information om vilka switches som kan rackmonteras och vilka som inte kan det. Den visar även enhetens mått och monteringsstorlekar.

Modell Rackmonterbar Rackkit för 19-tums rack ingår Enhetsmått (B×D×H, mm) 19-tums rackkitstorlek per sida (mm)
GS1100-24ES Ja Ja 280 x 126 x 44 ~101,3 mm
GS1900-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1915-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1100-24E Ja Ja 267 x 162 x 42 ~107,8 mm
GS1350-12HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10 Ja Ja 267 x 162 x 44 ~107,8 mm
GS2220-10HP Ja Ja 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Ja Nej 267 x 162 x 44 ~107,8 mm
GS1900-24 Ja Ja 440 x 131 x 44 ~26 mm
GS1900-48 Ja Ja 440 x 200 x 44 ~26 mm
GS1920-48V2 Ja Ja 440 x 200 x 44,5 ~26 mm
GS2220-50 Ja Ja 440 x 200 x 44,5 ~26 mm
XGS1935-28 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-28HP Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52 Ja Ja 440 x 270 x 43 ~26 mm
XGS1935-52HP Ja Ja 440 x 270 x 43 ~26 mm
GS1920-24V2 Ja Ja 441 x 131 x 44 ~26 mm
GS2220-28 Ja Ja 441 x 131 x 44 ~26 mm
GS1350-26HP Ja Ja 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Ja Ja 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-52 Ja Ja 441 x 270 x 44 ~26 mm
XMG1930-30 Ja Ja 441 x 270 x 44 ~26 mm
GS2220-28HP Ja Ja 441 x 270 x 44 ~26 mm
GS2220-50HP Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30 Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-30F Ja Ja 441 x 270 x 44 ~26 mm
XGS2220-54 Ja Ja 441 x 270 x 44 ~26 mm
XGS1930-28HP Ja Ja 441 x 330 x 44 ~26 mm
XGS1930-52HP Ja Ja 441 x 330 x 44 ~26 mm
XMG1930-30HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-28HP Ja Ja 441 x 330 x 44 ~26 mm
XMG2230-52HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-30HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54HP Ja Ja 441 x 330 x 44 ~26 mm
XGS2220-54FP Ja Ja 441 x 330 x 44 ~26 mm
XS3800-28 Ja Ja 441 x 360 x 44 ~26 mm
GS1350-18HP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1900-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
GS1915-24EP Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-10 Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1935-12F Ja Ja 330 x 230 x 44 ~76,3 mm
XS1930-12HP Ja Ja 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Ja Ja 330 x 230 x 44 ~76,3 mm
XGS1210-12  Nej Nej 250 x 104 x 27 Bordsenhet
XGS1250-12  Nej Nej 250 x 104 x 27 Bordsenhet
GS1900-8 Nej Nej 250 x 104 x 27 Bordsenhet
GS1900-8HP Nej Nej 250 x 104 x 27 Bordsenhet
GS1900-10HP Nej Nej 250 x 104 x 27 Bordsenhet
GS1915-8 Nej Nej 250 x 104 x 27 Bordsenhet
GS1915-8EP Nej Nej 250 x 104 x 27 Bordsenhet
XMG1915-10E Nej Nej 250 x 104 x 27 Bordsenhet
XMG1915-10EP Nej Nej 250 x 104 x 27 Bordsenhet
XGS1010-12  Nej Nej 250 x 104 x 27 Bordsenhet
GS1100-10HP Nej Nej 250 x 104 x 27 Bordsenhet
GS1100-16 Ja Nej 215 x 133 x 42 ~134 mm
GS1100-16S Ja Ja 215,5 x 133 x 44 ~134 mm
GS1200-5 Nej Nej 121 x 75 x 26 Bordsenhet
GS-105BV3 Nej Nej 121 x 75 x 26 Bordsenhet
GS1005HP Nej Nej 121 x 75 x 26 Bordsenhet
GS-108BV5 Nej Nej 126 x 51,8 x 24 Bordsenhet
GS-108SV2 Nej Nej 138,1 x 67,6 x 28,6 Bordsenhet
GS1200-5HPV3 Nej Nej 155 × 85 × 26 Bordsenhet
GS1200-8 Nej Nej 155 × 85 × 26 Bordsenhet
GS-108BV3 Nej Nej 155 x 85 x 26 Bordsenhet
XMG-105 Nej Nej 160 x 110 x 26 Bordsenhet
XMG-105HP Nej Nej 160 x 110 x 26 Bordsenhet
MG-105 Nej Nej 160 x 110 x 26 Bordsenhet
GS1200-10V3 Nej Nej 193 × 85 × 26 Bordsenhet
GS1200-8HPV3 Nej Nej 193 × 85 × 26 Bordsenhet
GS1200-5HPV2 Nej Nej 193 × 84 × 26 Bordsenhet
GS1350-6HP Nej Nej 193 x 84 x 26 Bordsenhet
GS1200-8HPV2 Nej Nej 240 x 105 x 26 Bordsenhet
GS1008HP Nej Nej 240 x 105 x 26 Bordsenhet
XMG-108 Nej Nej 240 x 105 x 27 Bordsenhet
XMG-108HP Nej Nej 240 x 105 x 27 Bordsenhet
MG-108 Nej Nej 240 x 106 x 26 Bordsenhet
GS-105BV5 Nej Nej 82,5 x 46,8 x 24 Bordsenhet
GS-105SV2 Nej Nej 99,1 x 67,6 x 28,6 Bordsenhet
