Den här steg-för-steg-guiden (inklusive video) visar hur du konfigurerar ett VLAN-ID på din USG-enhet [Gäller även för USG FLEX, ATP, VPN-serier]. Videon är en del av en serie om hur man konfigurerar ett VLAN på olika Zyxel-enheter. Guiden förklarar steg för steg hur man konfigurerar en USG-enhet för att kommunicera via VLAN-subnät.
Genomgångssteg

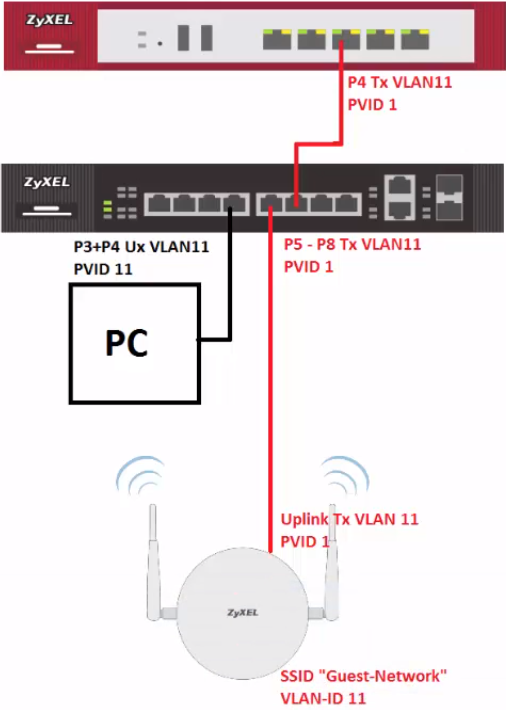

Här kan du se en grafisk topologi. Den här artikeln kommer att fokusera på konfigurationen av USG och ställa in ett taggat VLAN-gränssnitt på port 4:
3. Ställ in en DHCP för ditt VLAN
1. Lägg till ett nytt VLAN
Logga in på enheten genom att ange en IP-adress (som standard "admin", "1234").

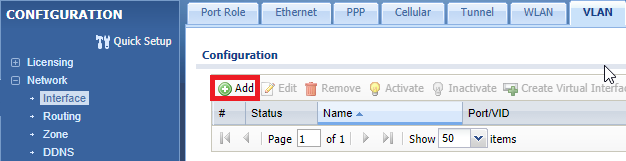

Navigera till:
Konfiguration > Nätverk > Gränssnitt > VLAN
Klicka på fliken "VLAN" och klicka på "Lägg till"

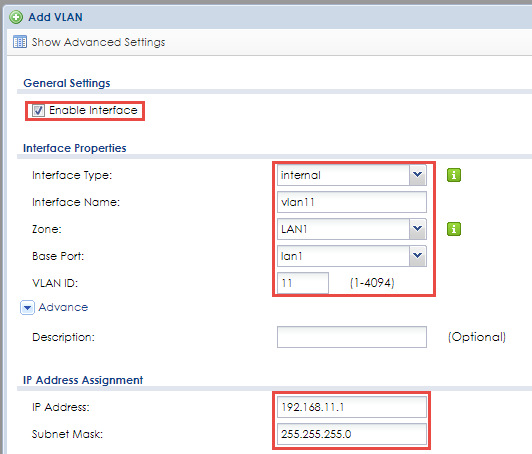

2. Konfigurera ditt VLAN
Eftersom detta VLAN-gränssnitt kommer att finnas i din LAN-zon, välj "Internt" som din "Gränssnittstyp", välj ett passande "gränssnittsnamn" som "VLAN11", välj en önskad LAN-zon och Bas Port och skriv in "VLAN ID" 11 så att det matchar ditt "gränssnittsnamn"
Välj en önskad "IP-adress" som inte står i konflikt med dina redan befintliga undernät

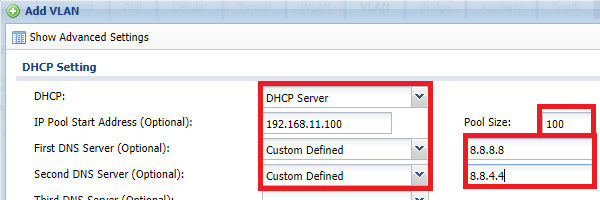

3. Ställ in en DHCP för ditt VLAN
Du kan ställa in en DHCP-server om så önskas
Efter att ha klickat på "OK" ställs VLAN in. Paket med VLAN-taggen 11 ska nu vidarebefordras från en ansluten switch.
Observera: Det är endast möjligt att konfigurera taggade VLAN på USG-portar!
