Ibland vill du som administratör reglera bandbredden som dina kunder använder. Den här handledningen kommer att visa hur du gör det på de flesta av våra enheter. Grunderna förblir väldigt lika i hela vårt produktsortiment!

Den första delen av handledningen kommer att visa dig hur du ställer in en bandbreddshanteringsregel med hjälp av SIP-trafik som exempel

Den här andra delen av handledningen kommer att tillhandahålla två scenarier för att ställa in QoS. En av de främsta anledningarna till att användare aktiverar bandbreddshantering (QoS) är att prioritera VoIP-trafik. Den här guiden ger instruktioner om hur du skapar en QoS-regel för att prioritera VoIP, samt prioritering av trafik för specifika enheter.

Innehållsförteckning

Avsnitt A: Konfigurera BWM

Avsnitt B: Konfigurera VoIP med BWM

Aktiverar BWM

QoS för VoIP-tjänst

QoS baserat på IP-adress

Avsnitt A: Konfigurera BWM

1 . Logga in på enheten genom att ange IP-adress och autentiseringsuppgifterna för ett administratörskonto

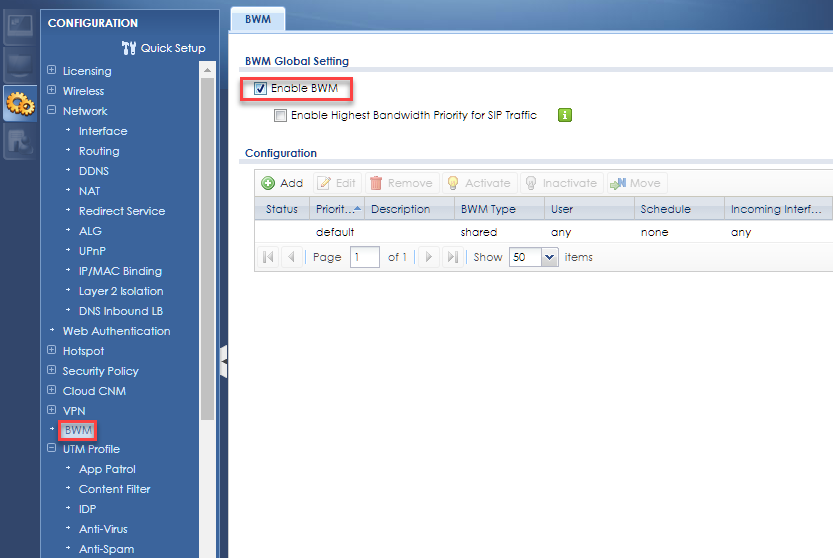

2 . Navigera till Konfiguration > BWM och markera rutan för att aktivera BWM


3 . Beroende på din enhet (ZyWall USG 50 eller högre och Next-Gen USG Series), kan du markera "Aktivera högsta bandbreddsprioritet för SIP-trafik". Detta alternativ använder standard SIP-port UDP 5060.



4 . Beroende på ditt scenario måste du skapa objekt för dina tjänster och IP-adresser:

Navigera till Konfiguration > Objekt > Adress/Geo IP för att till exempel skapa IP-adressobjekt för dina SIP-telefoner - genom att använda fliken "Adressgrupp" ovan kan du lägga dessa objekt i en grupp för att använda dem senare i din BWM

5 . Navigera till Konfiguration > Objekt > Tjänst och skapa ett önskat tjänsteobjekt

6 . Navigera till Konfiguration > Objekt > Tjänst för att skapa ett schema när BWM-regeln ska gälla

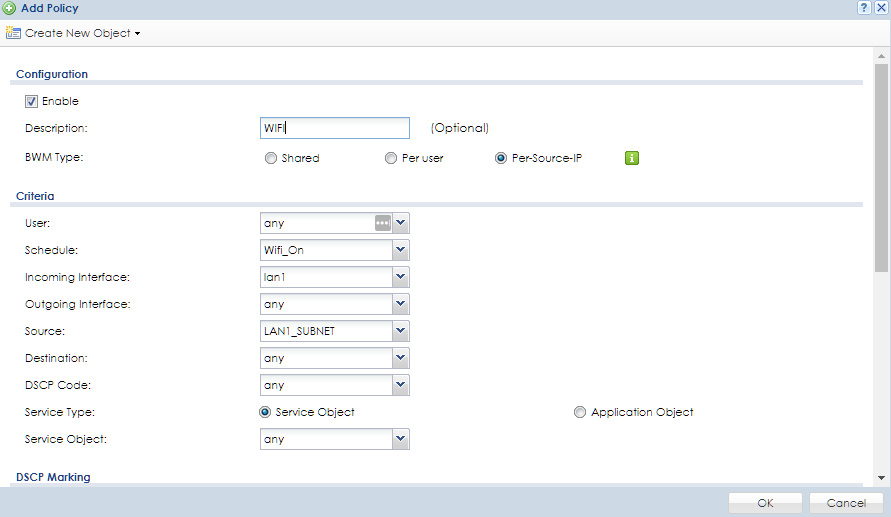

7 . Navigera nu tillbaka till Konfiguration > BWM och klicka på "Lägg till", välj ett passande namn, välj det tidigare skapade "Schedule", "Incoming Interface" (vanligtvis ett av dina LAN-nätverk) och "Service Object"



8 . Scrolla ner till " Bandwidth Shaping " och välj en önskad prioritet för inkommande och utgående trafik (7 = lägsta prioritet, 1 = högsta prioritet, 5 = standard för VOIP-trafik )

Det är allt! Nu har du skapat en BWM-regel som prioriterar din VOIP-trafik.

Avsnitt B: Konfigurera VoIP med BWM

Aktiverar BWM

Logga in på routerns webbkonfigurationssida och gå till menyn Konfiguration ( ) → BWM . Markera rutan för att aktivera funktionen för bandbreddshantering ( Aktivera BWM ) och tillämpa inställningarna.

Alla regler som skapas av användaren kommer att ha högre prioritet, beroende på användarens konfiguration. All annan trafik kommer att ha en prioritet på 7 baserat på standard BWM-regeln.

QoS för VoIP-tjänst

För att skapa en bandbreddshanteringsregel som tillåter VoIP-trafikprioritet, klicka på knappen Lägg till .

Obs: Gör detta endast om kryssrutan "Aktivera högsta bandbreddsprioritet för SIP-trafik" är avmarkerad eller inte är tillgänglig på din apparatmodell.

• Gå till Service Object och välj SIP (eller portarna som används för VoIP)
• Rulla ned till alternativet Bandwidth Shaping och ställ in Priority till 1 (högsta prioritet)
• Lämna alla andra fält som standard


Om du använder en proprietär VoIP-port måste du först skapa serviceobjektet. Gå till konfiguration ( ) → Objekt → Tjänst och klicka på knappen Lägg till för att infoga och objekt för proprietärt VoIP-portnummer.

När du har skapat objektet för serviceporten kan du skapa BWM-regeln för att prioritera just denna VoIP-port.

QoS baserat på IP-adress

För att tillåta en specifik nodprioritet baserat på dess IP-adress måste vi först skapa adressobjektet. Gå till konfiguration ( ) → Objekt → Adress och klicka på knappen Lägg till för att infoga enhetens IP-adress.

Nu när adressobjektet har skapats kan vi skapa BWM-regeln för att prioritera all trafik från enheten.

• För fältet Inkommande gränssnitt under "Kriterier" välj LAN1 (detta är det interna gränssnittet som enheten är ansluten till på routern)
• För fältet Utgående gränssnitt välj lämplig WAN-anslutning eller välj SYSTEM_DEFAULT_WAN_TRUNK för att tillämpa bandbreddshanteringsprioriteten genom alla WAN-anslutningar
• För fältet Källa välj adressobjektet du skapade för enhetens IP ( IP_Phone baserat på den här guiden)
• Rulla ner till bandbreddsformningen och ställ in prioritet (1 är högst)
