Exemplet visar administratörer hur man konfigurerar IGMP-routing på Zyxel Layer 3 switch. Detta är nödvändigt när multicast-klienterna befinner sig i ett annat LAN eller VLAN än strömningsservern.

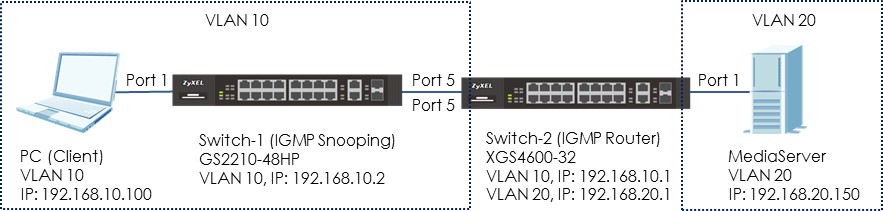

Konfigurera IGMP-routing för multicast-klienter i olika VLAN
1) Konfigurera IGMP-multicast-routing
1.Konfigurera Switch-1
1. Konfigurera VLAN10 på Switch-1. (Se avsnittet: 2.1 Hur man konfigurerar switch för att separera trafiken mellan avdelningarna)
2. Konfigurera IGMP-snooping: Gå in i webbgränssnittet och gå till:

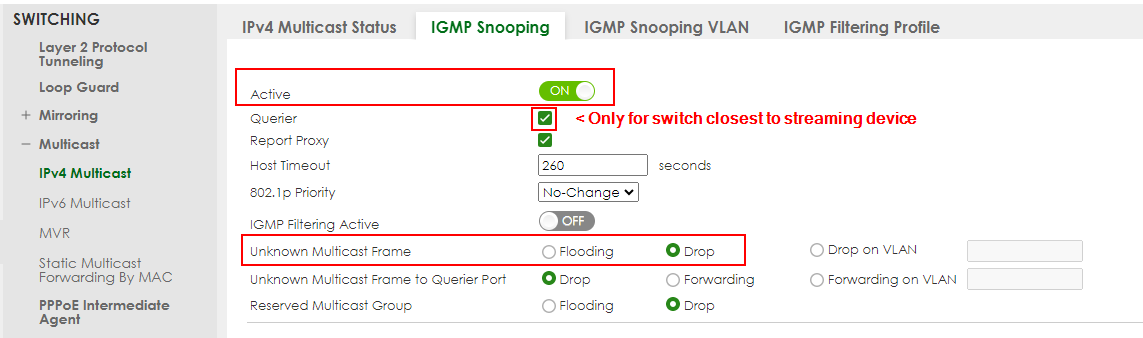

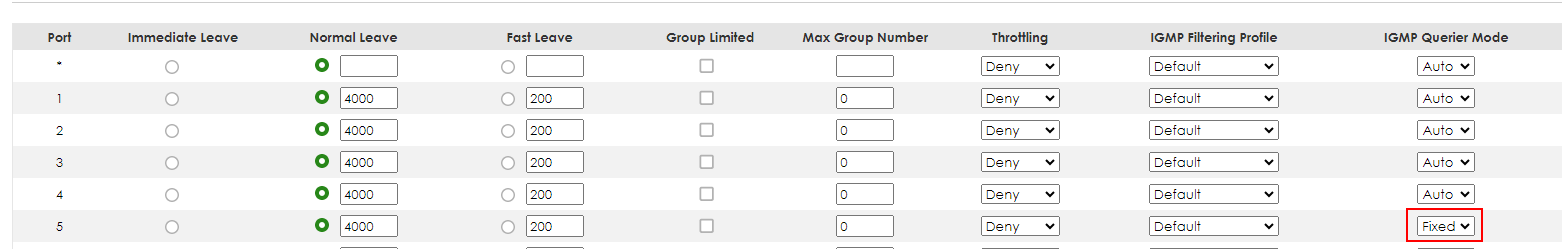

Meny > Avancerad applikation > Multicast > IPv4 Multicast > IGMP-snoopingMarkera rutan ”Aktiv” och välj Okänd multicast-ram som Drop. Välj port 5 som Fast. Klicka på ”Apply”.
2.Konfigurera Switch-2
1. Konfigurera VLAN10 och VLAN20 på Switch-2. Se avsnittet:
Nätverk Switch – Konfigurera VLAN för att separera trafiken mellan avdelningarna
2. Konfigurera IP-adresserna för Switch på BÅDE VLAN10 och VLAN20 enligt bilden. Se avsnittet:
Nätverk Switch – Ändra switch-administrations-IP-adressen [Första inloggningen]
3. Konfigurera IGMP-routing:
Gå in i webbgränssnittet och gå till:

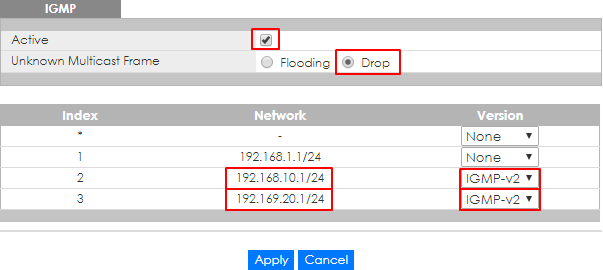

Meny > IP-applikation > IGMPMarkera sedan rutan ”Aktiv” och välj VLAN10 och VLAN20 som IGMP-v2. Välj ”Okänd multicast-ram” som”Släng”. Klicka på ”Tillämpa”.
3.Testa resultatet
- Spela upp strömmen på MediaServer med multicast-IP-adressen 239.1.1.2.
- Låt datorn skicka ett IGMP-anslutningsmeddelande för 239.1.1.2.
- Gå till Meny > Avancerad applikation > Multicast > IPv4 Multicast. Datorn som är ansluten till port 10 ansluter sig till Multicast-gruppen 239.1.1.2.
4.Vad kan gå fel?
Switch-2 (IGMP-routern) måste innehålla både MediaServers VLAN (VLAN20) och datorns (klientens) VLAN (VLAN10) för att IGMP-strömmen ska kunna dirigeras korrekt.
Om strömmen inte tas emot av klienten, försök att kontrollera VLAN-konfigurationen.
1) Konfigurera IGMP-multicast-routing (via det äldre grafiska gränssnittet)
1.Konfigurera Switch-1
- Konfigurera VLAN10 på Switch-1. (Se avsnittet: 2.1 Hur man konfigurerar switch för att separera trafiken mellan avdelningarna)

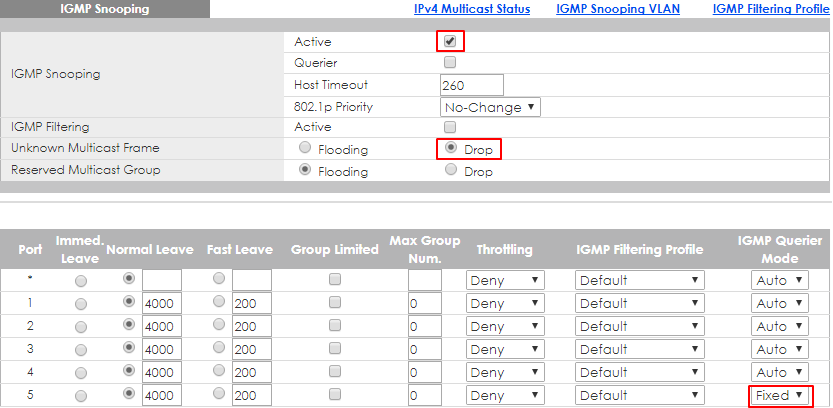

- Konfigurera IGMP-snooping: Gå in i webbgränssnittet och gå till Meny > Avancerad applikation > Multicast > IPv4-multicast > IGMP-snooping. Markera rutan ”Aktiv” och välj Okänd multicast-ram som Drop. Välj port 5 som Fast. Klicka på ”Tillämpa”.
2.Konfigurera Switch-2
- Konfigurera VLAN10 och VLAN20 på Switch-2. Se avsnittet: 1 Hur man konfigurerar switch för att separera trafiken mellan avdelningarna.
- Konfigurera IP-adresserna för Switch på BÅDE VLAN10 och VLAN20 enligt vad som visas i Se avsnittet: 1.1 Hur man ändrar switch:s förvaltnings-IP-adress för att undvika att ansluta till fel enhet.
- Konfigurera IGMP-routing: Gå in i webbgränssnittet och gå till Meny > IP-applikation > IGMP. Markera rutan ”Aktiv” och välj VLAN10 och VLAN20 som IGMP-v2. Välj ”Okänd multicast-ram” som”Släng”. Klicka på ”Tillämpa”.
3.Testa resultatet
- Spela upp strömmen på MediaServer med multicast-IP-adressen 239.1.1.2.
- Låt datorn skicka ett IGMP-anslutningsmeddelande för 239.1.1.2.
- Gå till Meny > Avancerad applikation > Multicast > IPv4 Multicast. Datorn som är ansluten till port 10 ansluter sig till Multicast-gruppen 239.1.1.2.
4.Vad kan gå fel?
Switch-2 (IGMP-routern) måste innehålla både MediaServers VLAN (VLAN20) och datorns (klientens) VLAN (VLAN10) för att IGMP-strömmen ska kunna dirigeras korrekt.
Om strömmen inte tas emot av klienten, försök att kontrollera VLAN-konfigurationen.
