Nätverksswitch - Konfigurera RSTP (Rapid-Spanning-Tree-Protocol) i en ringtopologi

Det här exemplet visar administratörer hur man konfigurerar RSTP (Rapid Spanning Tree Protocol) i ringtopologin för att implementera nätverksredundans.

Konfigurera RSTP i en ringtopologi

1. Konfigurera RSTP i en ringtopologi

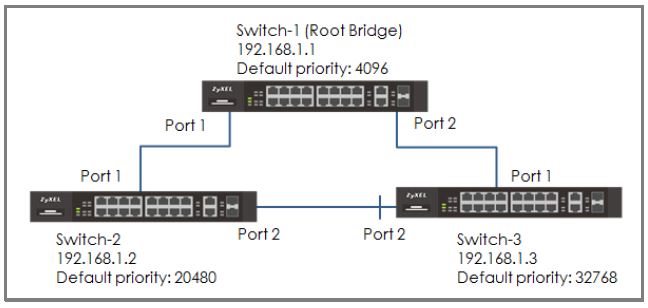

Observera! Kontrollera att länken mellan Switch-2 och Switch-3 inte är ansluten för att förhindra oavsiktliga loopar innan du avslutar RSTP-konfigurationen.

1.1 Konfigurera Switch-1

Gå in i webb-GUI och gå till

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

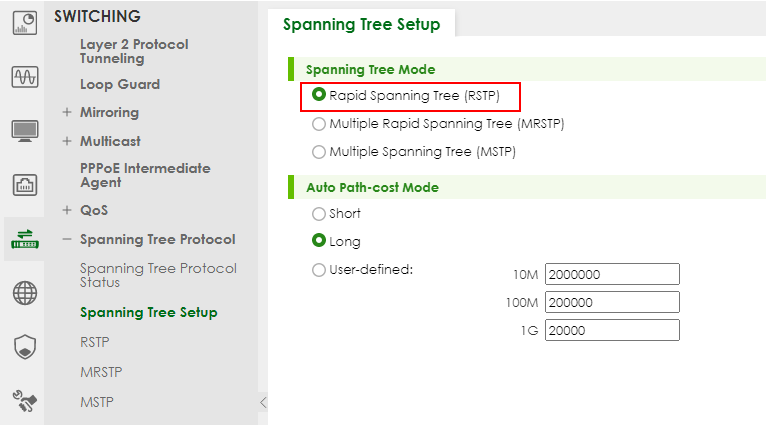

Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Apply".

3. Konfigurera Switch-1: Gå in i webb-GUI och gå till:

SWITCHING > Spanning Tree Protocol > RSTP

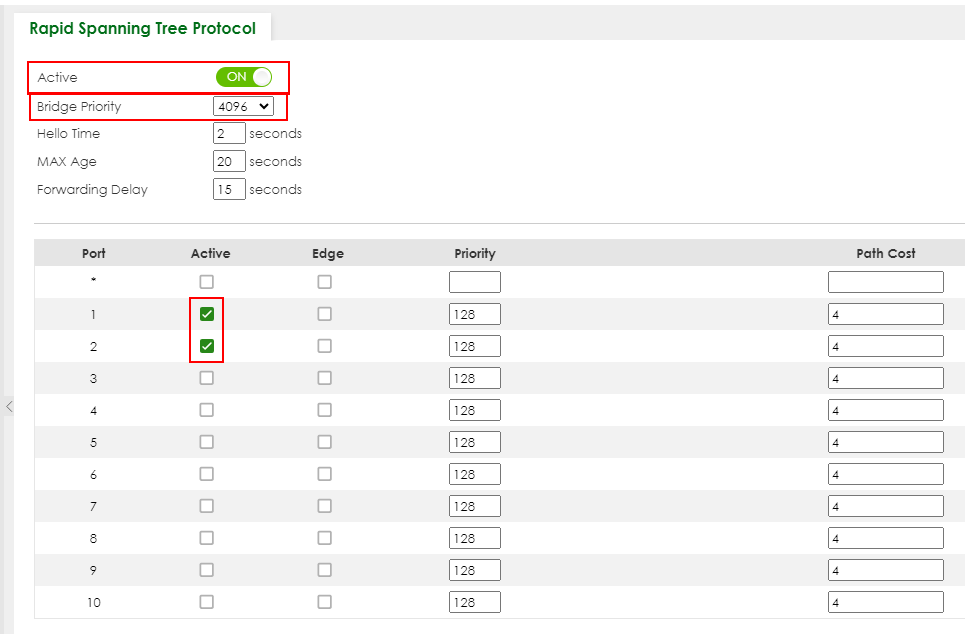

Markera sedan rutan "Aktiv". Ställ in Bridge Priority = 4096. Aktiv port 1, 2. Klicka på "Apply".

1.2 Konfigurera Switch-2

1. Gå in i webb-GUI och gå till:

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Apply".

2. Konfigurera RSTP genom att navigera till:

SWITCHING > Spanning Tree Protocol > RSTP

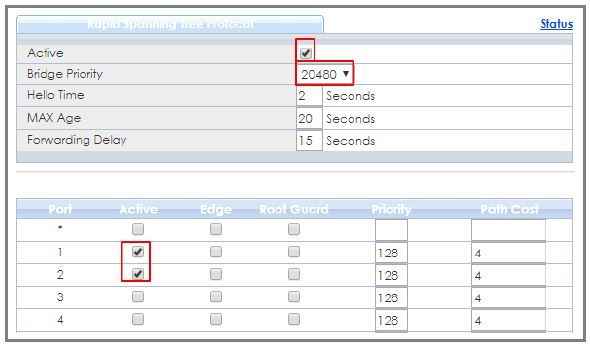

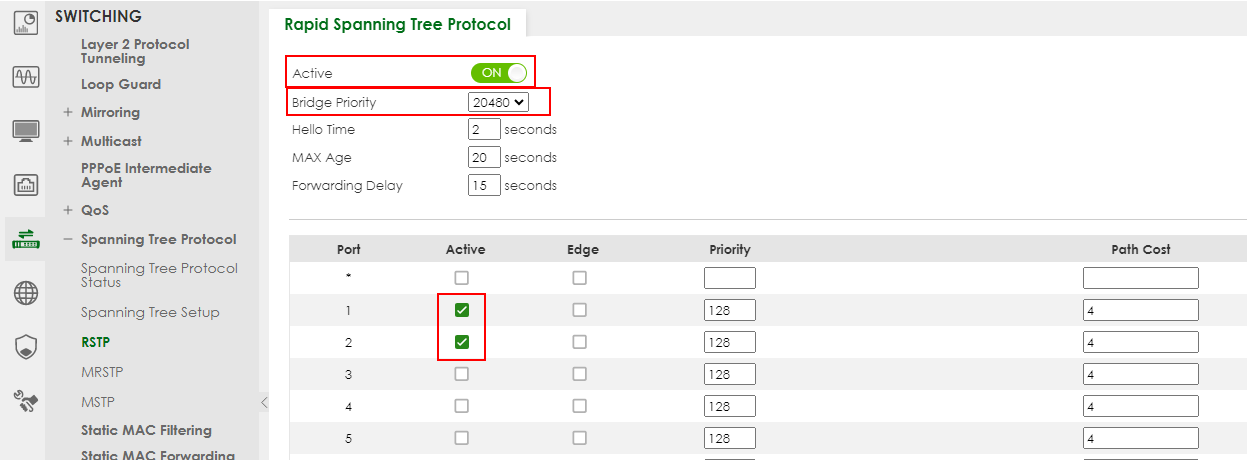

Markera sedan rutan "Aktiv". Ställ in bryggprioritet = 20480. Aktiv port 1, 2. Klicka på "Apply".

1.3 Konfigurera Switch-3

Öppna webbgränssnittet och gå till Meny > Avancerad applikation > Spanning Tree-protokoll > Konfiguration. Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Apply".

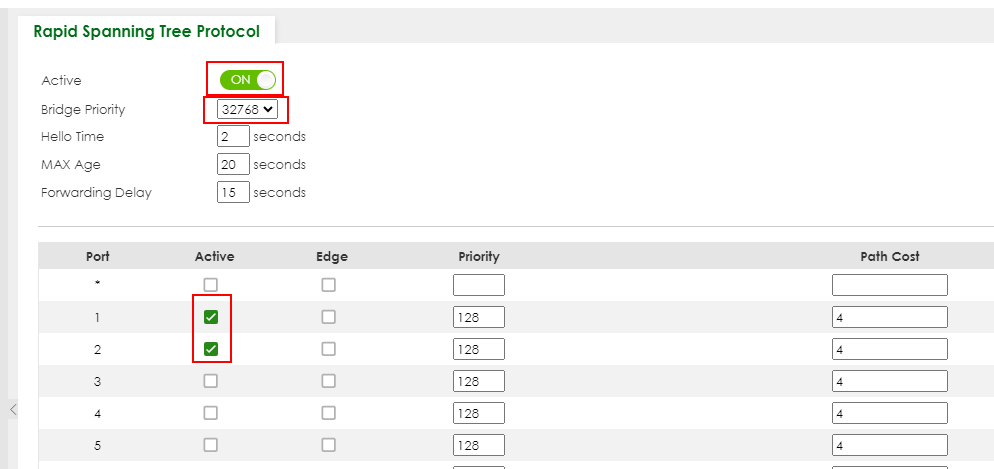

4. Konfigurera Switch-3: Gå in i webb GUI och gå till Menu > Advanced Application > Spanning Tree Protocol > RSTP. Markera rutan "Aktiv". Ställ in Bridge Priority = 32768. Aktiv port 1, 2. Klicka på "Apply".

1. Anslut slutligen länken mellan Switch-2 och Switch-3.

1.4 Testa resultatet

• Kontrollera status för Switch-1:

Gå till:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Root Bridge ID och Our Bridge ID ska vara samma. Detta innebär att Switch-1 är Root Bridge. Både port 1 och 2 ska vara i FORWARDING-tillstånd , medan båda deras portroller är Designated Ports.

* Gamla GUI

Verifiera status för Switch-2

Gå till:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

och kontrollera portstatusen för Switch-2. Port 1 bör vara rotporten i FORWARDING-status , medan port 2 bör vara en Designated Port också i FORWARDING-status .


* Gammalt GUI

Verifiera status för Switch-3

Gå till Meny > Avancerad applikation > Spanning Tree och kontrollera portstatus för Switch-3. Port 1 ska vara rotporten i FORWARDING-tillstånd , medan port 2 är en alternativ port i DISCARDING-tillstånd .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Konfigurera RSTP i en ringtopologi (äldre GUI)

1. Se till att länken mellan Switch-2 och Switch-3 inte är ansluten för att förhindra oavsiktliga loopar innan du avslutar RSTP-konfigurationen.

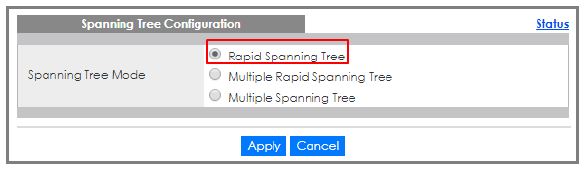

2. Konfigurera Switch-1: Öppna webbgränssnittet och gå till Meny > Avancerad applikation > Spanning Tree Protocol > Konfiguration. Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Apply".

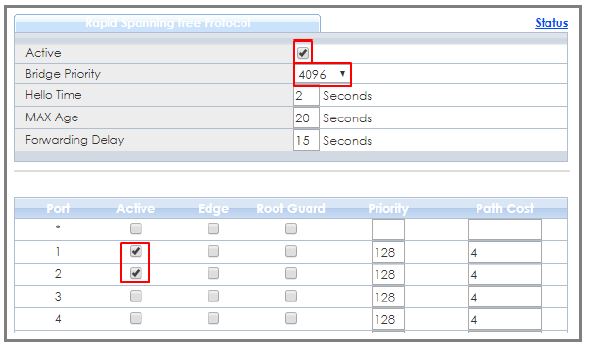

3. Konfigurera Switch-1: Gå in i webb-GUI och gå till Meny > Avancerad applikation > Spanning Tree Protocol > RSTP. Markera rutan "Aktiv". Ställ in Bridge Priority = 4096. Aktivera port 1, 2. Klicka på "Tillämpa".

4. Konfigurera Switch-2: Gå in i webb GUI och gå till Menu > Advanced Application > Spanning Tree Protocol > Configuration. Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Verkställ".
5. Konfigurera Switch-2: Gå in i webb-GUI och gå till Meny > Avancerad applikation > Spanning Tree Protocol > RSTP. Markera rutan "Aktiv". Ställ in Bridge Priority = 20480. Aktiv port 1, 2. Klicka på "Apply".

6. Konfigurera Switch-3: Gå in i webb GUI och gå till Menu > Advanced Application > Spanning Tree Protocol > Configuration. Kontrollera om Spanning Tree-konfigurationen är Rapid Spanning Tree. Om inte, välj den och klicka på "Verkställ".

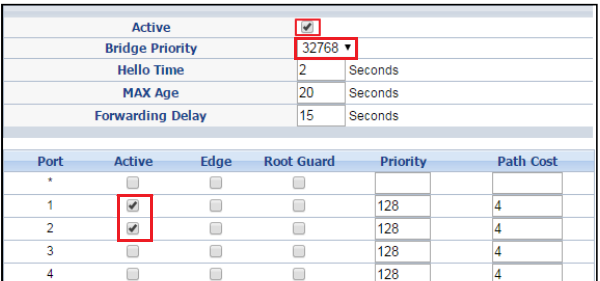

7. Konfigurera Switch-3: Gå in i webb-GUI och gå till Meny > Avancerad applikation > Spanning Tree Protocol > RSTP. Markera rutan "Aktiv". Ställ in Bridge Priority = 32768. Aktiv port 1, 2. Klicka på "Apply".

8. Anslut slutligen länken mellan Switch-2 och Switch-3.

2. Testa resultatet

• Kontrollera status för Switch-1: Gå till Meny > Avancerad applikation > Spanning Tree Protocol. Root Bridge ID och Our Bridge ID ska vara samma. Detta innebär att Switch-1 är Root Bridge. Både port 1 och 2 ska vara i FORWARDING-tillstånd , medan båda deras portroller är Designated Ports.

• Kontrollera status för Switch-2: Gå till Meny > Avancerad applikation > Spanning Tree och kontrollera portstatus för Switch-2. Port 1 ska vara rotporten i FORWARDING-läge , medan port 2 ska vara en Designated Port också i FORWARDING-läge .




• Kontrollera status för Switch-3: Gå till Meny > Avancerad applikation > Spanning Tree och kontrollera portstatus för Switch-3. Port 1 ska vara rotporten i FORWARDING-läge , medan port 2 är en alternativ port i DISCARDING-läge .



3. Vad kan gå fel

• Om din Root Bridge inte är den enhet du förväntade dig:

1. Sänk Spanning Tree-prioriteten för den här enheten.
2. Öka Spanning Tree-prioriteten för de andra enheterna.

• Den switch som har lägst bridge-prioritet blir rotbrygga. Om prioriteten är densamma kommer den switch som har den LÄGSTA MAC-adressen att vara rotbrygga.
• Om det inte går att komma åt hanteringen av switcharna och switchens portlampor blinkar konstant, kan du återställa hanteringsåtkomsten genom att ta bort eller koppla bort eventuella redundanta länkar för att bryta ringen.
  Detta inträffar ofta innan Spanning Tree har konfigurerats på enheterna eller om Spanning Tree har konfigurerats felaktigt.
