Switching - Konfigurera bandbreddskontroll [Hastighetsbegränsning]

Det här exemplet visar administratörer hur man konfigurerar bandbreddskontroll för att hantera trafikhastigheter.
Vi kan begränsa antingen inkommande trafik, utgående trafik eller båda.

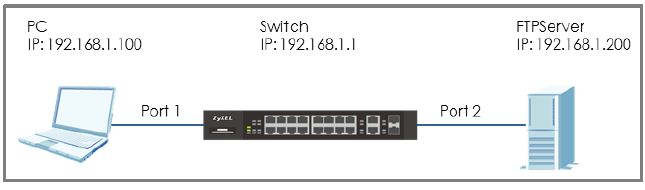

I det här exemplet använder vi två datorer: FTP-klient (PC) och FTP-server (FTPServer).
PC:n kommer antingen att ladda upp filer eller ladda ner filer från FTP-servern.

Konfigurera bandbreddskontroll för att begränsa trafikhastigheten

Notera:
Alla nätverkets IP-adresser och subnätmasker används som exempel i den här artikeln. Ersätt dem med ditt nätverks faktiska IP-adresser och subnätmasker. Detta exempel testades med en XGS4600-32 med firmware v4.50.

1) Konfigurera bandbreddskontroll

1. Gå in i webb-GUI och gå till

SWITCHING > QoS > Bandwidth Control

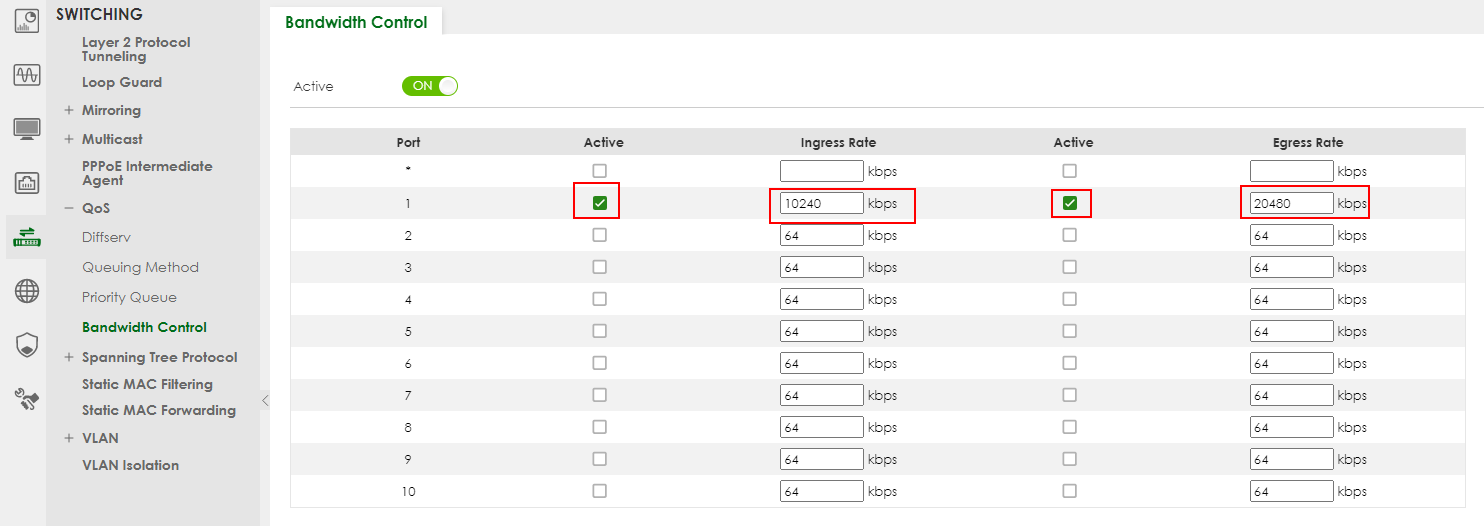

2. Markera rutan "Aktiv". Ange hastigheterna i Ingress Rate (uppladdningsgräns) = 10240 kbps och Egress Rate (nedladdningsgräns) = 20480 kbps.

Kom ihåg att även markera portarnas "Active"-rutor. Klicka på "Apply" i slutet.

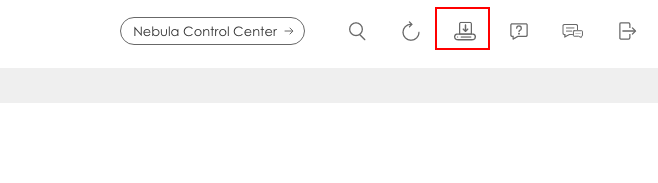

3. Spara konfigurationen

Testa resultatet

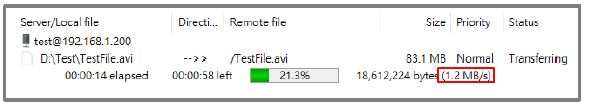

1. Använd PC:n för att ladda upp en fil till FTP-servern. Överföringshastigheten bör vara mer eller mindre 1,25 MB/s (10240 Kbit/s).

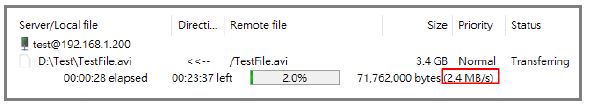

2. Använd PC:n för att ladda ner en fil från FTP-servern. Överföringshastigheten bör vara mer eller mindre 2,5 MB/s (20480 Kbit/s).


Om du har problem med

Slå på flödeskontroll på både växeln och datorn

Ett känt problem som vi har upplevt är att TCP-genomströmningen på vissa enheter kan vara instabil och opålitlig. Detta beror på att BWM (Bandwidth Management) på vissa enheter (t.ex. Windows-datorer med mindre effektiva nätverkskort) fungerar dåligt vid konfigurering av bandbreddskontroll (hastighetsbegränsning) och kan orsaka ett oväntat resultat. När bandbreddshantering är implementerad ökar genomströmningen på ingången om flödeskontroll aktiveras, eftersom de sändande datorerna inte överskrider fönsterstorleken och orsakar paketförluster.

Flödeskontroll fungerar genom att skicka paussignaler till den sändande porten när den mottagande portens (på switchen) buffertminne är fullt, vilket reglerar trafiken så att den matchar inställningarna för bandbreddskontroll i den mottagande porten. Flödeskontroll måste vara aktiverad på båda sidor för att den ska ha någon effekt. Det positiva är dock att de flesta nätverkskort i PC bör ha flödeskontroll aktiverad som standard, varför du kan få tillfredsställande resultat genom att bara aktivera flödeskontroll på switchportarna.

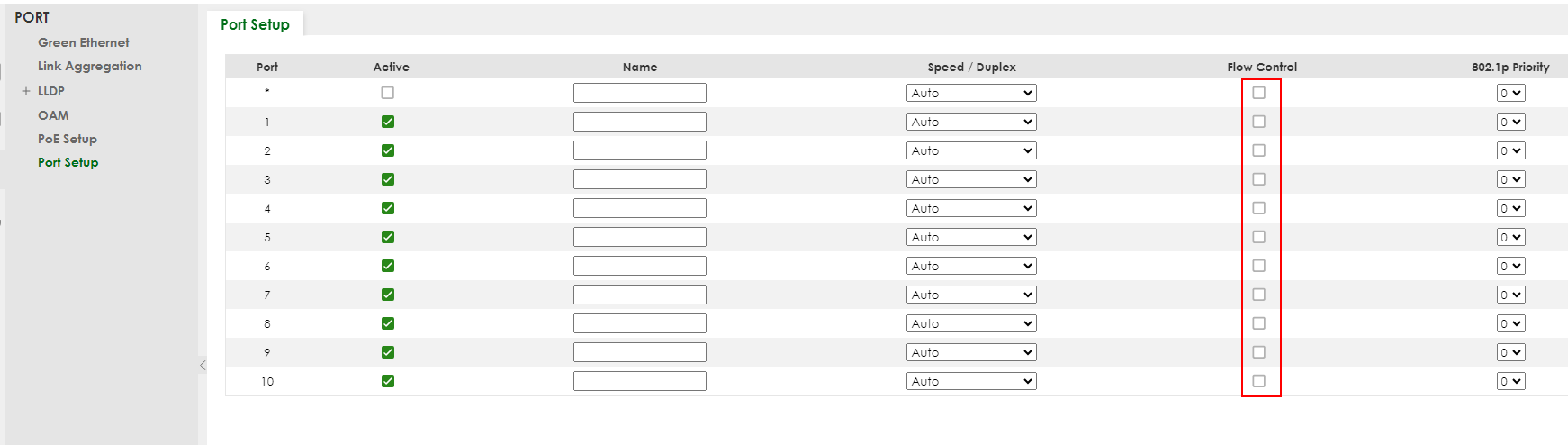

Konfigurera flödeskontroll genom att navigera till:

PORT > Port Setup

2) Konfigurera bandbreddskontroll på gamla GUI

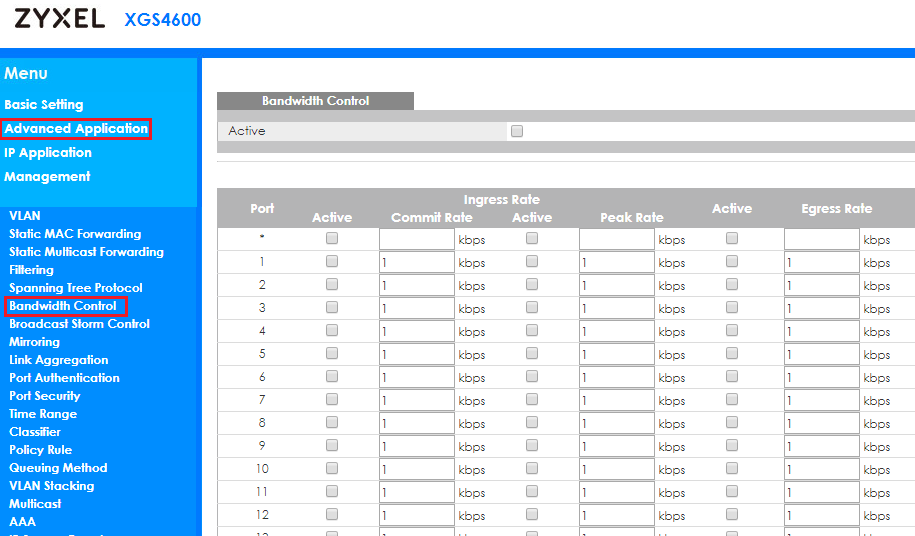

1. Gå in i webb-GUI och gå till

Menu > Advanced Application > Bandwidth Control

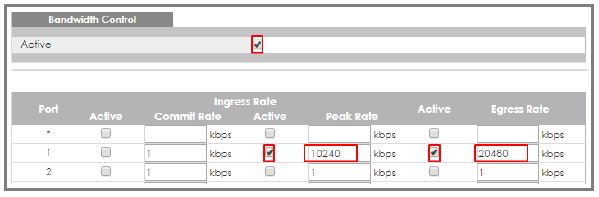

2. Markera rutan "Aktiv". Ange hastigheterna i Ingress Rate (upload limit) = 10240 kbps och Egress Rate (download limit) = 20480 kbps.

Kom ihåg att även markera portarnas "Active"-rutor. Klicka på "Apply" i slutet.

Testa resultatet

1. Använd PC:n för att ladda upp en fil till FTP-servern. Överföringshastigheten bör vara mer eller mindre 1,25 MB/s (10240 Kbit/s).



2. Använd PC:n för att ladda ner en fil från FTP-servern. Överföringshastigheten bör vara mer eller mindre 2,5 MB/s (20480 Kbit/s).


Om du har problem med

Slå på flödeskontroll på både växeln och datorn

Ett känt problem som vi har upplevt är att TCP-genomströmningen på vissa enheter kan vara instabil och opålitlig. Detta beror på att BWM (Bandwidth Management) på vissa enheter (t.ex. Windows-datorer med mindre effektiva nätverkskort) fungerar dåligt vid konfigurering av bandbreddskontroll (hastighetsbegränsning) och kan orsaka ett oväntat resultat. När bandbreddshantering är implementerad ökar genomströmningen på ingången om flödeskontroll aktiveras, eftersom de sändande datorerna inte överskrider fönsterstorleken och orsakar paketförluster.

Flödeskontroll fungerar genom att skicka paussignaler till den sändande porten när den mottagande portens (på switchen) buffertminne är fullt, vilket reglerar trafiken så att den matchar inställningarna för bandbreddskontroll i den mottagande porten. Flödeskontroll måste vara aktiverad på båda sidor för att den ska ha någon effekt. Det positiva är dock att de flesta nätverkskort i PC bör ha flödeskontroll aktiverad som standard, varför du kan få tillfredsställande resultat genom att bara aktivera flödeskontroll på switchportarna.

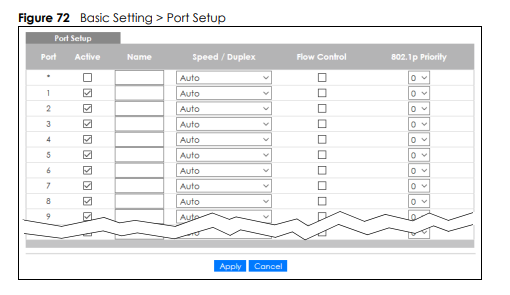

Konfigurera flödeskontroll genom att navigera till "Grundinställning -> Portinställning":
