Den här artikeln visar hur du konfigurerar stapling på din switch. Genom att stapla switch tillsammans kan du uppnå redundans i ditt nätverk för dina servrar och annan utrustning. Här visas också hur du konfigurerar din backup och master switch samt länkaggregering för dina switches. Inkluderar både det nya och det gamla GUI:et.

Introduktion till Switch Stacking

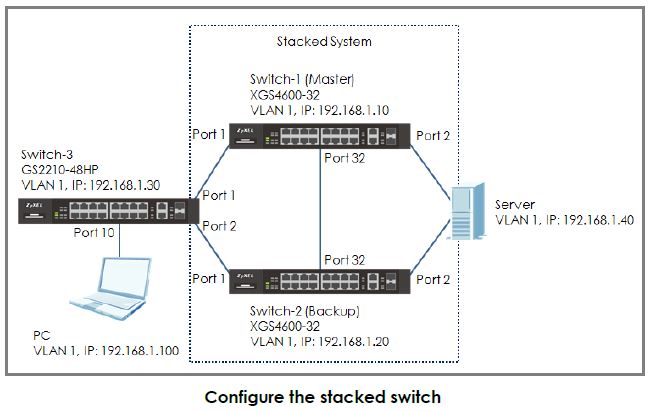

Exemplet visar administratörer hur man konfigurerar en staplad switch för att säkerställa hög servertillgänglighet. I det här exemplet staplar vi Switch-1 och Switch-2 till en logisk switch. Genom att stapla switch tillsammans kan klienter fortfarande nå servern även om en switch går offline. Detta säkerställer hög tillgänglighet för servrar. I det här exemplet instrueras administratörer att koppla bort alla länkar innan switches konfigureras för att undvika nätverksavbrott som orsakas av broadcaststormar.


Konfigurera stackning för Switch 1 & 2

Obs: Alla IP-adresser och subnätmasker i nätverket används som exempel i den här artikeln. Ersätt dem med IP-adresserna och subnätmaskerna för ditt faktiska nätverk. Detta exempel testades med XGS3800-28 (Firmwareversion: V4.80) och GS2220-50HP (Firmwareversion: V4.80).

Konfigurera Switch-1

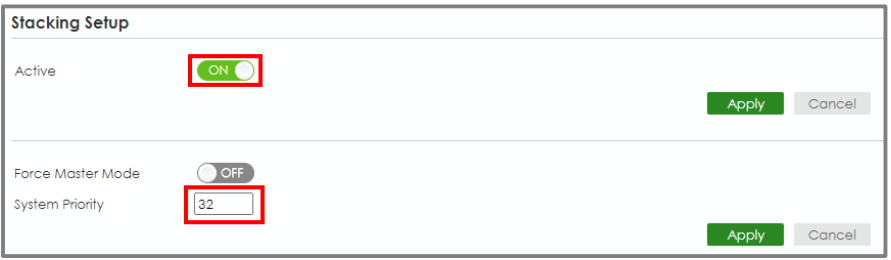

Gå in i det grafiska användargränssnittet och välj Meny > System > Stacking > Stacking Setup. Ange systemprioriteten (ju högre siffra, desto högre prioritet har det att bli master) och klicka på "Apply". Aktivera inställningen Active och klicka på "Apply".

Switch-1 kommer att starta om.


Konfigurera Switch-2

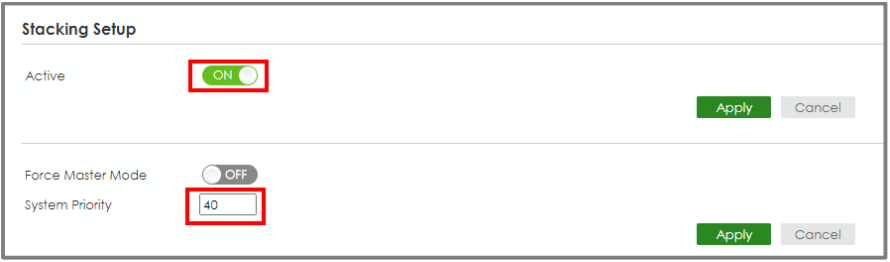

Öppna det grafiska användargränssnittet och gå till Menu > System >Stacking > Stacking Setup. Ange systemprioriteten (ju högre siffra, desto högre prioritet har det att bli master) och klicka på "Apply". Aktivera inställningen Active och klicka på "Apply".

Switch-2 kommer att starta om.

Anslut Switch-1 och Switch-2 till port 28 med hjälp av en 10-Gigabit transceiver.

Switch-1 och Switch-2 blir en staplad switch.

LED-lampan för stack-ID på frontpanelen på switches ska visa "1" och "2".

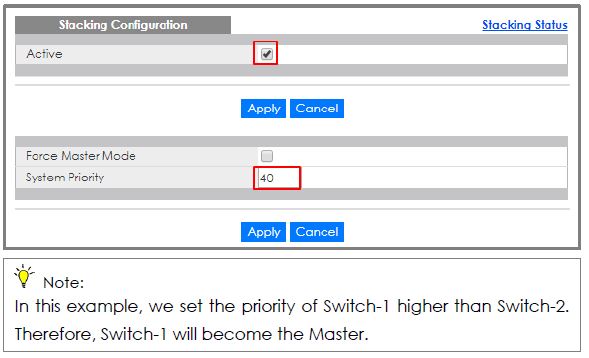

Obs: I det här exemplet har vi satt prioriteten för Switch-1 högre än för Switch-2. Därför kommer Switch-1 att bli Master.
Anm: De fyra sista portarna är vanligtvis reserverade för stackningskanaler när switch är i stackningsläge. Dessa är portarna 25, 26, 27 och 28 för XS3800-28 switch. Om du använder andra stapelbara modeller ska du läsa användarhandboken för att bekräfta vilka portar som används för stapling.

Kom ihåg att spara konfigurationen.

Konfigurera länkaggregering på staplade switch

Anslut till den staplade switch och konfigurera länkaggregering

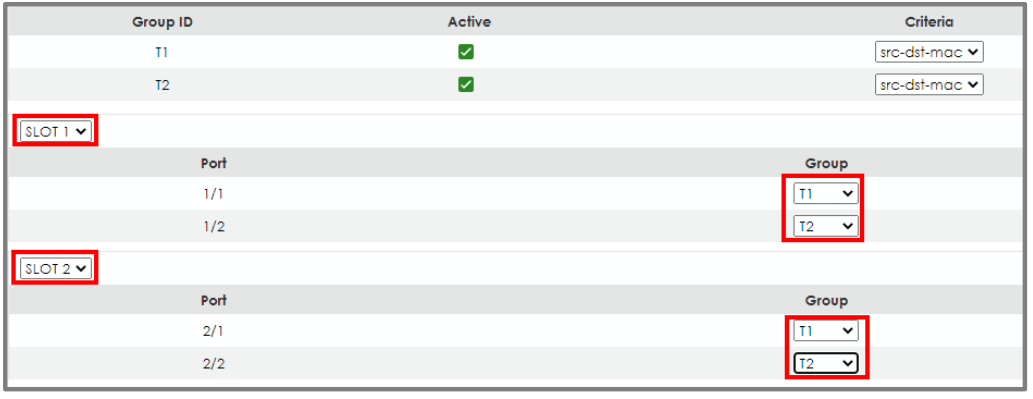

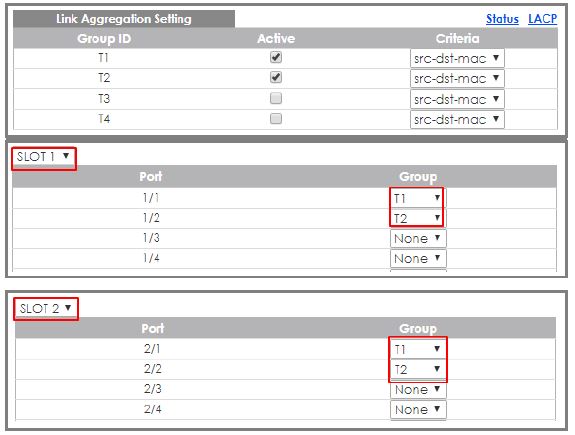

Gå in i webb-GUI och välj Meny > Port > Länkaggregering > Inställning av länkaggregering. Aktivera T1 och T2. Välj SLOT 1 och ställ in gruppen för port 1/1 och 1/2 som T1 respektive T2.

Klicka på "Apply".

Välj SLOT 2 och ställ in gruppen för port 2/1 och 2/2 som T1 respektive T2. Klicka på "Apply".

Ställ in kontrollprotokollet

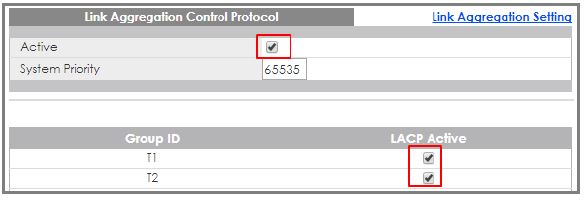

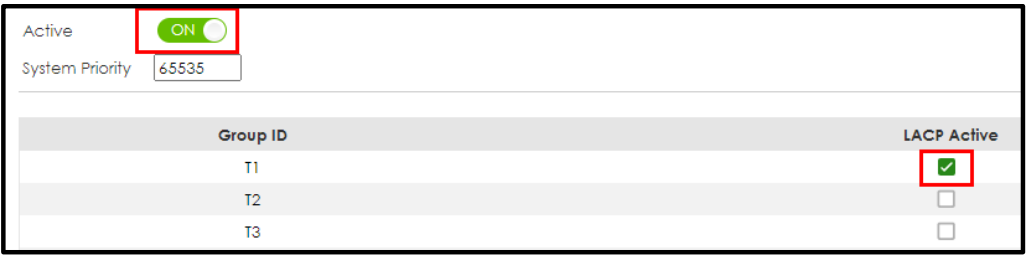

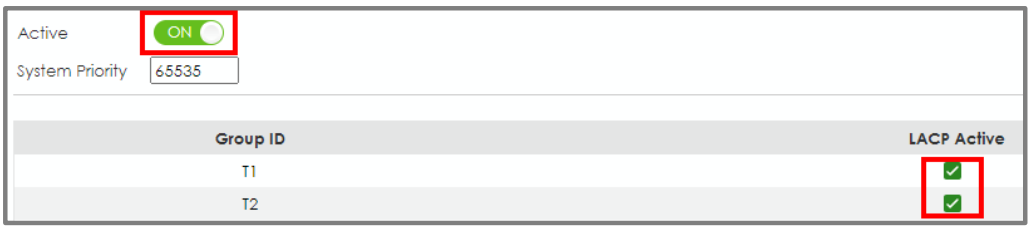

Gå till Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Markera rutan "Active", både för T1 och T2.

Konfigurera länkaggregering på Switch-3

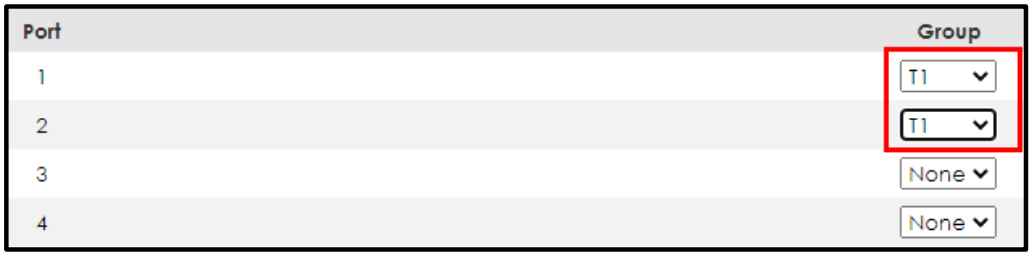

1 Gå till Meny > Port > Länkaggregering > Inställning för länkaggregering. (Om du använder firmware V4.70 ska du gå till Meny > Avancerat program > Länkaggregering > Inställning för länkaggregering). Markera rutan Active för T1 och välj port 1 och 2 som Group T1.

Klicka på "Apply".

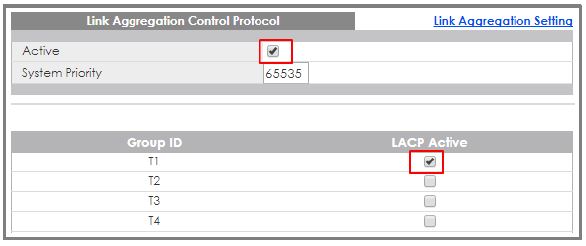

3 Gå till Meny > Port > Länkaggregering > Kontrollprotokoll för länkaggregering. (Om du använder firmware V4.70 går du till Meny > Avancerat program > Länkaggregering > Inställningar för länkaggregering >LACP)

Markera rutan "Active", liksom för T1.

Testa resultatet

1 Konfigurera Link Aggegation mellan serverns två NIC och anslut dessa portar till port 1/2 och 2/2 på den staplade switch.

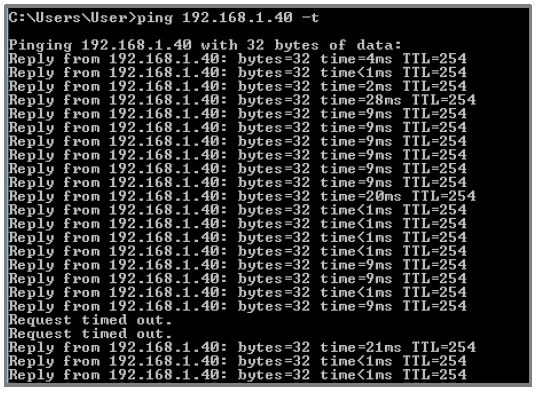

2 Använd datorn för att pinga servern (192.168.1.40). Efter några pingförsök försöker du stänga av Switch-1 (Master down). Pingen kommer att visa "timed out" några gånger och sedan kommer pingen att lyckas igen när Switch-2 (Backup) blir den nya Master.

Vad som kan gå fel

1. Stacking-portarna är vanligtvis de 2 sista portarna på switch. Om du ansluter två switches med en port som inte är en staplingsport kommer du att upptäcka att de två switches inte bildar ett staplingssystem.
2. Kom ihåg att spara konfigurationen innan du gör testet. Om du glömmer att spara konfigurationen kommer alla konfigurationer att gå förlorade efter omstarten. Därför kommer Link Aggregation att försvinna.

Konfigurera Stacking med hjälp av det gamla Web GUI



Konfigurera Switch-1 och Switch-2 för stackning

  1. Konfigurera Switch-1: Gå in i det grafiska användargränssnittet och välj Meny > Grundinställningar > Stackning > Konfiguration. Ange systemprioriteten (ju högre siffra, desto högre prioritet har det att bli master) och klicka på "Apply". Markera "Active" (Aktiv) och klicka på "Apply" (Verkställ). Switch-1 kommer att starta om.

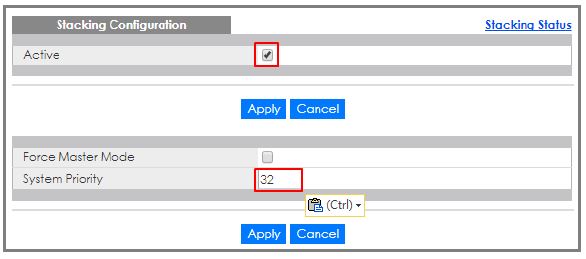

  2. Konfigurera Switch-2: Gå in i det grafiska användargränssnittet och välj Menu > Basic Setting > Stacking > Configuration. Ange systemprioriteten (ju högre siffra, desto högre prioritet har det att bli master) och klicka på "Apply". Markera "Active" (Aktiv) och klicka på "Apply" (Verkställ). Switch-2 kommer att starta om.

  3. Anslut Switch-1 och Switch-2 tillsammans på port 32 med en 10-Gigabit transceiver

  4. Switch-1 och Switch-2 blir en stack Stack-ID-LED:n på frontpanelen på switches ska visa "1" och "2".
  5. Kom ihåg att spara konfigurationen

Konfigurera länkaggregering på staplade switch

  1. Anslut till den staplade switch. Öppna webb-GUI och gå till Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Active T1 och Select SLOT 1 och ställ in Group för port 1/1 och 1/2 som T1 respektive T2. Klicka på "Apply". Välj SLOT 2 och ställ in gruppen för port 2/1 och 2/2 som T1 respektive T2. Klicka på "Apply".

  2. Gå till Meny > Avancerat program > Länkaggregering > Inställningar för länkaggregering >LACP. Kryssa i rutan "Active", både för T1 och T2.


Konfigurera länkaggregering på Switch-3

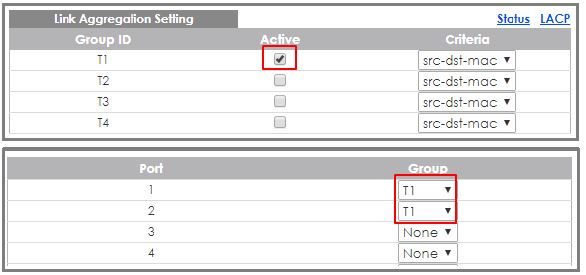

  1. Gå till Meny > Avancerat program > Länkaggregering > Inställning för länkaggregering. Markera rutan Active för T1 och välj port 1 och 2 som Group Klicka på "Apply".

  2. Gå till Meny > Avancerat program > Länkaggregering > Inställning för länkaggregering >LACP. Markera rutan "Active" och klicka på "Apply".


Testa resultatet

  1. Konfigurera Link Aggegation mellan serverns två NIC och anslut dessa portar till port 1/2 och 2/2 på den staplade switch.
  2. Använd datorn för att pinga servern (192.168.1.40). Efter några gånger med ping, försök att stänga av Switch-1 (Master down). Pingen kommer att visa "timed out" några gånger och sedan kommer pingen att lyckas igen när Switch-2 (Backup) blir den nya Master.


Vad som kan gå fel

  • Stackningsportarna är vanligtvis de 2 sista portarna i Om du ansluter de två switches med en port som inte är en stackningsport kommer du att upptäcka att de två switches inte bildar ett stackningssystem.
  • Kom ihåg att spara konfigurationen innan du gör Om du glömmer att spara konfigurationen kommer alla konfigurationer att gå förlorade efter omstarten. Därför kommer Link Aggregation att försvinna.
