Switch - Konfigurera privat VLAN [Översikt]

[Fristående] Privat VLAN: För att skapa en säker miljö för alla användare i samma VLAN blockerar vi trafik mellan användare i samma VLAN. Den här artikeln förklarar hur du konfigurerar ett privat VLAN i våra L2+ / Layer 3-switchar. Privata VLAN används för att blockera trafik mellan portar i samma VLAN.

Bakgrund

Med 802.1Q-taggbaserade VLAN kan vi inte blockera att klienter i samma VLAN kommunicerar med varandra

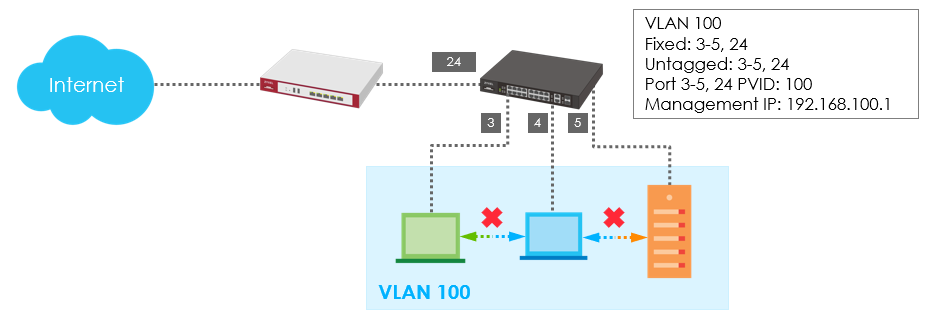

Ta en titt på detta scenario. Det blockerar trafik från port 3/4/5 för att uppnå en säker nätverksmiljö för småföretag.

Lösning

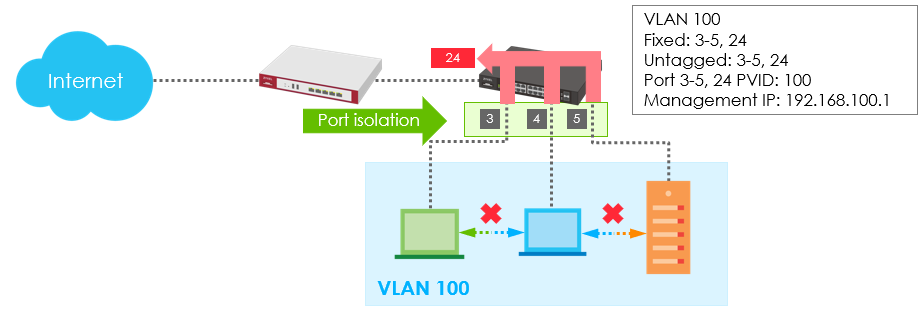

Portisolering (L2-isolering)

• Port 3-5 kan inte kommunicera med varandra
• Port 3-5 kan kommunicera med uplinkport 24

Vi kan aktivera portisolering på port 3/4/5. Isolerade portar (3-5) kan inte kommunicera med varandra. Men de kan kommunicera med uplink-port 24 för att komma åt Internet.

Problem med portisolering: Om port 3-4 i ett nytt VLAN 200 skulle vilja kommunicera med varandra, kan portisolering inte göra detta.

Lösning Privat VLAN:

Fördelarna med ett privat VLAN är att det ger en ny metod för att blockera trafik mellan portar i samma VLAN. Användare behöver inte aktivera portisolering för att uppnå målet, vilket är att säkra nätverket på platsen.

Användaren kan ange vilka portar i samma VLAN som inte ska isoleras genom att lägga till dem i listan över promiscuous portar.

Växeln lägger automatiskt till andra portar i detta VLAN som isolerade portar och blockerar trafiken mellan de isolerade portarna.

Promiscuous-portarna kan kommunicera med alla portar i samma VLAN.

Isolerade portar kan däremot bara kommunicera med de promiskuösa portarna.

Därför finns det två portregler för detta:

• Promiscuous Port = Kan kommunicera med alla portar i samma VLAN
• Isolerad port = Kan endast kommunicera med promiscuous-port i samma VLAN

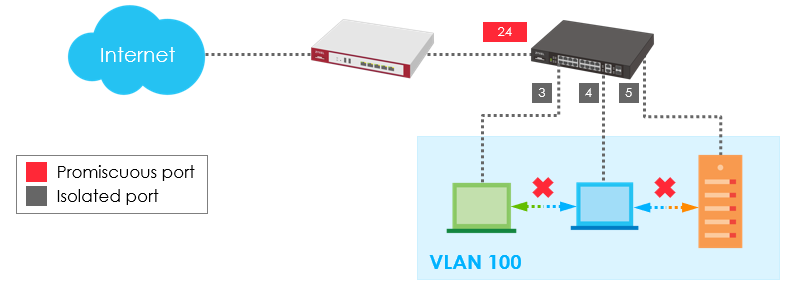

Hur fungerar ett privat VLAN?

• Konfigurera promiscuous port

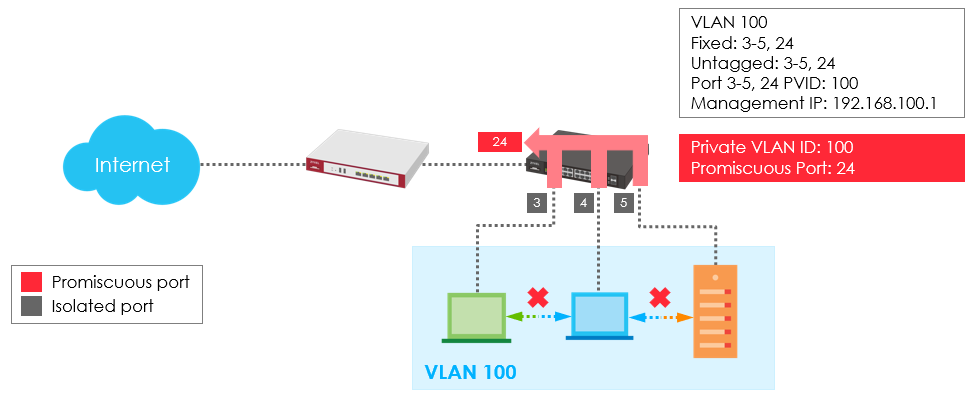

Ta en titt på exemplet; port 3/4/5/24 är konfigurerade att vara medlemmar i VLAN 100.

Port 24 är vald som en promiscuous-port i Private VLAN ID: 100.

Switchen lägger automatiskt till port 3/4/5 i VLAN100 som isolerade portar och blockerar trafiken mellan dem.

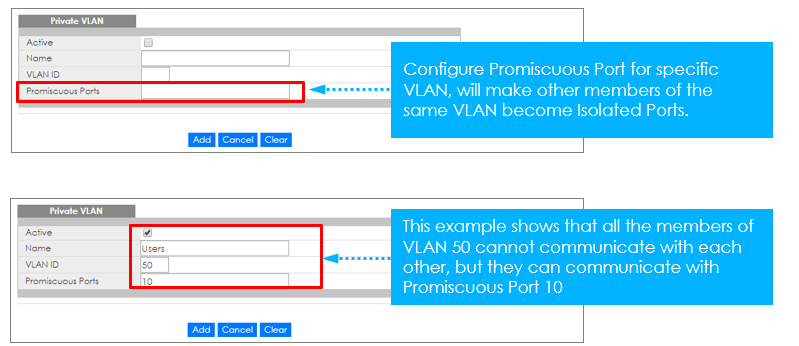

1) Konfigurera privat VLAN

Navigera till:

Gamla GUI:

Advanced Application > Private VLAN

Nytt GUI:

SWITCHING > Private VLAN

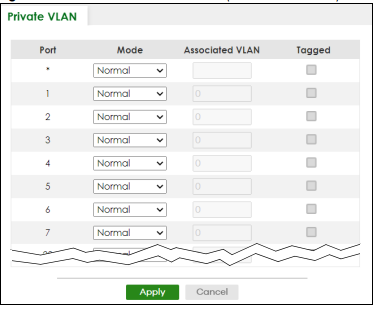

2) Lägen för privata VLAN

Normal: Detta är portar i ett statiskt VLAN. Detta är inte ett privat VLAN

Promiscuous: Portar i ett primärt VLAN är promiscuous. De kan kommunicera med alla portar i det primära VLAN och associerade Community och Isolated VLAN. De kan inte kommunicera med promiscuous-portar i olika primära VLAN.

Isolerade: Portar i ett isolerat VLAN kan endast kommunicera med promiskuösa portar i ett associerat primärt VLAN. De kan inte kommunicera med andra isolerade portar i samma isolerade VLAN, icke-associerade promiscuous-portar i ett primärt VLAN eller några community-portar.

Gemenskap: Portar i ett Community VLAN kan kommunicera med Promiscuous-portar i ett associerat primärt VLAN och andra community-portar i samma Community VLAN. De kan inte kommunicera med portar i ett isolerat VLAN, icke-associerade promiscuous-portar i ett primärt VLAN eller community-portar i olika community-VLAN.

Användare konfigurerar en promiscuous-port för ett specifikt VLAN. Övriga portar i samma VLAN blir då isolerade portar.

3) Konfigurera associerat VLAN

Ange VLAN-ID för ett tidigare skapat VLAN här.

Observera! Det VLAN-ID och läge som väljs här måste vara samma som det VLAN-ID och den VLAN-typ som skapades i

SWITCHING > VLAN > VLAN Setup > Static VLAN
