Switch Dynamiskt VLAN – Konfigurera RADIUS-server för dynamisk VLAN-tilldelning

Dynamisk VLAN-tilldelning separerar och isolerar enheter i olika nätverkssegment baserat på enhetens eller användarens behörighet och deras egenskaper.

Scenario och topologi

Switch-konfiguration

Konfigurera NPS på Windows Server 2019

Verifiering

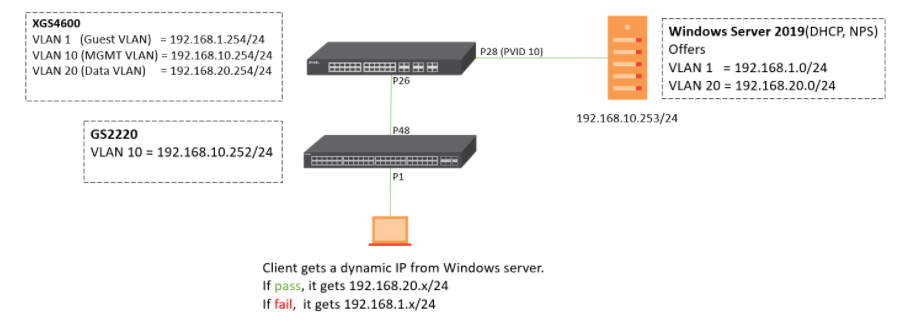

Scenario och topologi

I de flesta nätverk kan administratörer behöva begränsa åtkomsten till olika nätverksenheter av säkerhetsskäl.

Ett vanligt sätt att uppnå denna typ av nätverksbegränsning är via statiska VLAN-tilldelningar. Administratörer skapar därför VLAN och konfigurerar motsvarande VLAN-nummer till varje switch-port med åtkomstläge. Omvänt behöver administratören endast ställa in switch-porten som trunk och fast port samt några policyer på RADIUS-servern för dynamisk VLAN-tilldelning. Detta minskar avsevärt arbetsbördan för nätverksadministratören.

Syftet med denna konfigurationsguide är att visa varje steg för att konfigurera dynamisk VLAN-tilldelning på både switch och RADIUS-servern.

Konfiguration

Följande steg gäller för switch som stöds vid sammansatt autentisering. switch som stöds är GS2220 och XGS2210 i fristående läge och placerade tillsammans med en RADIUS-server (Windows Server 2019).

Switch-konfiguration

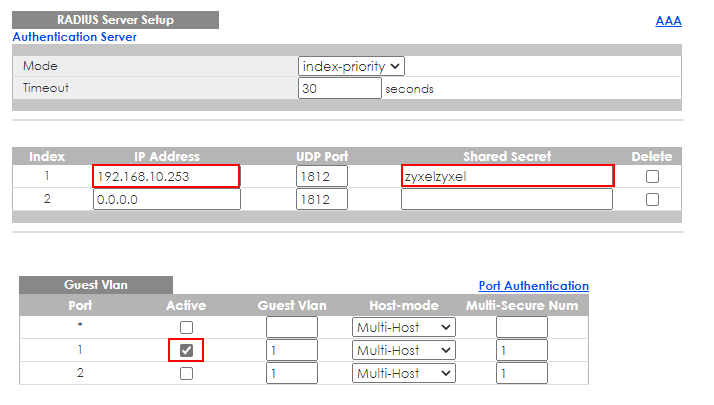

• Konfigurera RADIUS-IP-adress, delad hemlighet och AAA-inställningar under:

Avancerade inställningar > AAA > RADIUS-serverinställningar och AAA-inställningar

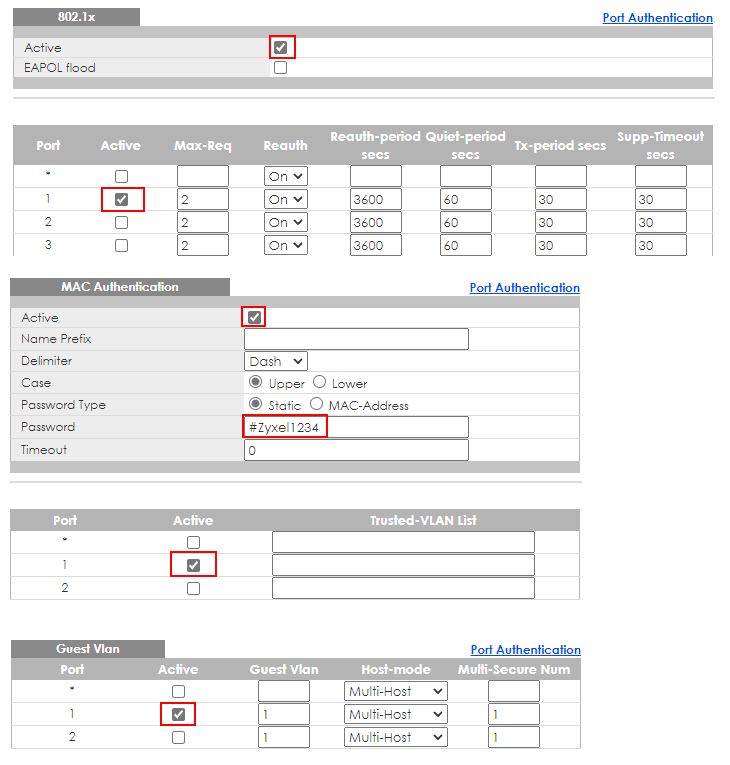

• Konfigurera 802.1x, MAC-autentisering och gäst-VLAN samt sammansatt autentisering på klientporten under

Avancerad applikation > Portautentisering

• Behåll läget för sammansatt autentisering som strikt för klientporten

Konfigurera NPS på Windows Server 2019

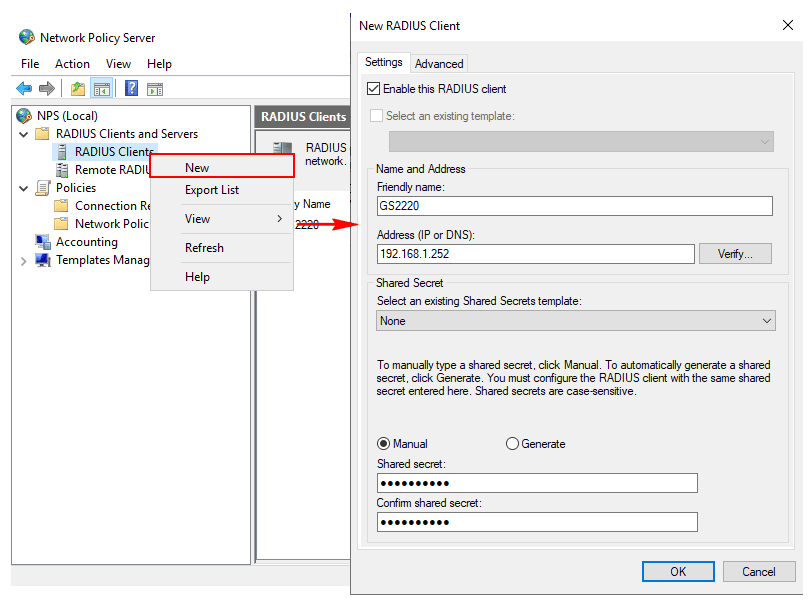

Öppna Network Policy Server och högerklicka på RADIUS-klienter > Ny för att konfigurera vänligt namn, IP-adress och delad hemlighet.

Konfigurera anslutningsbegäranpolicyer (CRP)

• Högerklicka påCRP > Ny
• Ange namn på CRP-policy

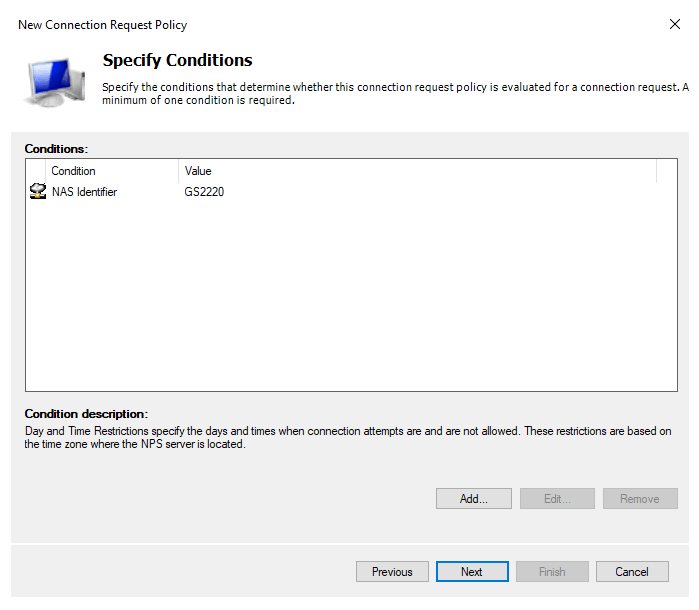

• Ange villkor

Vi rekommenderar att du använder NAS-identifierare (enhetens värdnamn) och NAS IPv4-adress här om du inte är bekant med denna sida. Om du dessutom har många enheter som du planerar att lägga till som RADIUS-klienter kan du använda symbolen * för att undvika att lägga till många villkor för en CRP, till exempel ”GS22*” eller ”192.168*”.

• Ange vidarebefordran av anslutningsförfrågningar > Nästa
• Ange autentiseringsmetoder > Nästa
• Konfigurera inställningar > Nästa
• Kontrollera allt du just har konfigurerat och klicka på Slutför.

Konfigurera nätverkspolicyer

• Högerklicka på Nätverkspolicyer > Ny
• Ange namn på nätverkspolicy

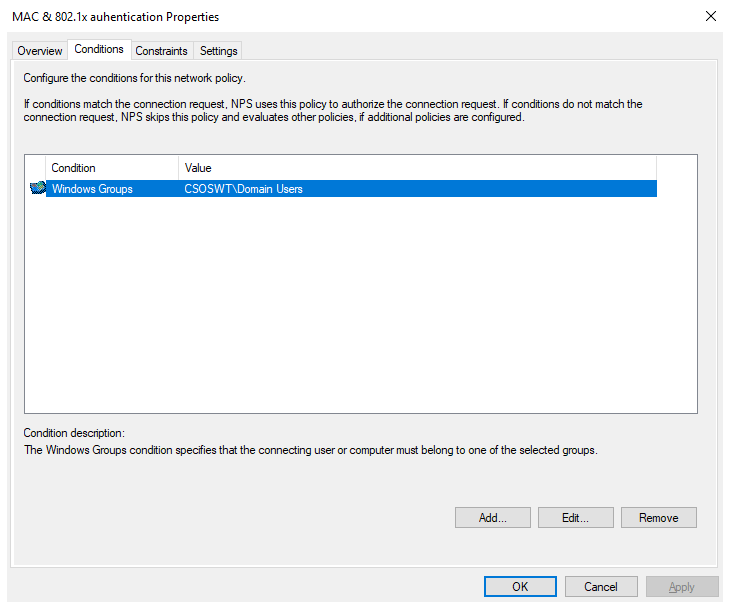

• Ange villkor > Lägg till > välj Windows-grupper

• Ange åtkomstbehörighet > Nästa

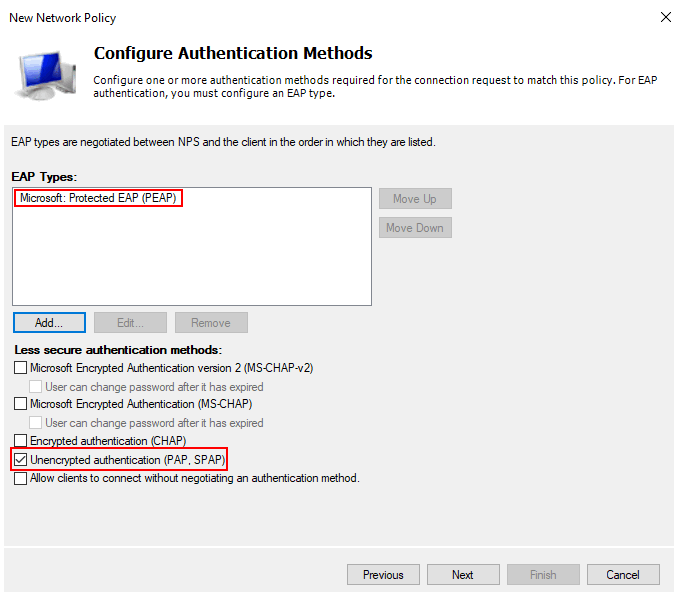

• Konfigurera autentiseringsmetoder

• Konfigurera begränsningar > Nästa

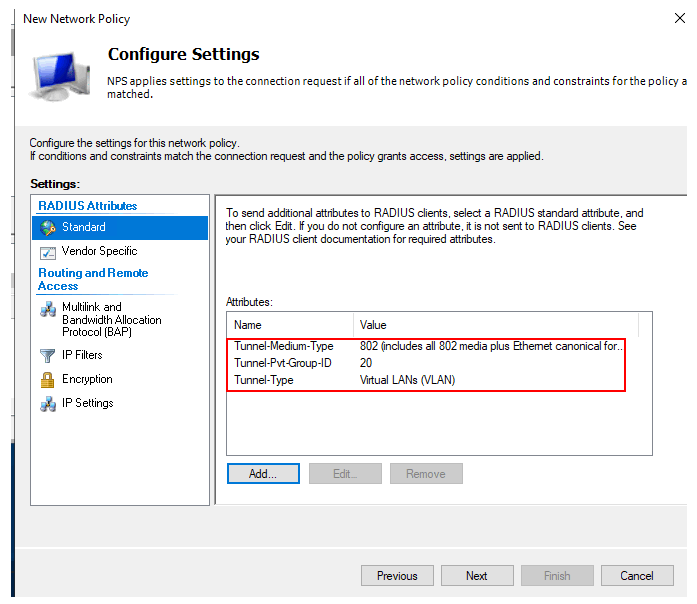

• Konfigurera inställningar.

• Kontrollera allt du har konfigurerat och klicka på Slutför.

Konfigurera användar-/enhetskonto på Windows Server 2019

• Öppna Active Directory-användare och datorer
• Högerklicka på domänen > Ny > Användare
• Skapa konton för 802.1x- och MAC-autentisering

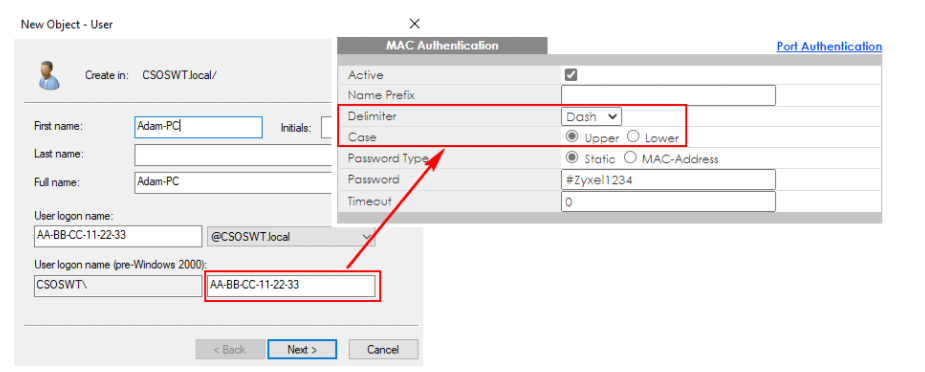

Observera:för användare med MAC-autentisering ska användarens inloggningsnamn fyllas i exakt i samma format som inställningen på sidan för switch MAC-autentisering.

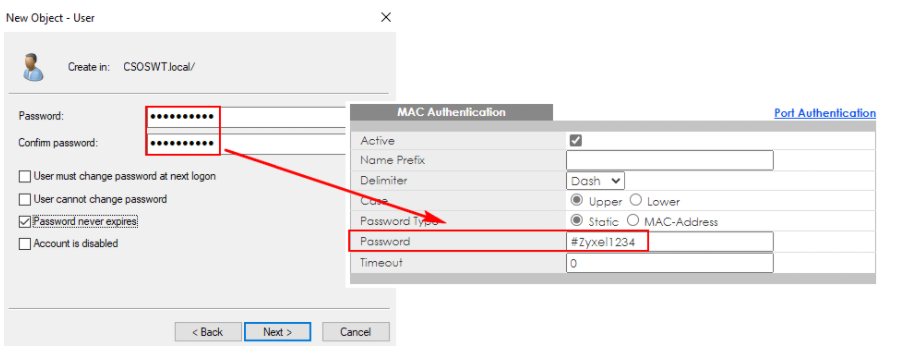

• Dessutom måste användarlösenordet stämma överens med inställningarna på switch.

Verifiering

• Klienten klarar den kombinerade autentiseringen och får en IP-adress i Data VLAN

• Klienten misslyckas med sammansatt autentisering; den får IP-adressen för gäst-VLAN

Obs:


1. Se till att DHCP-servern fungerar i nätverket.
2. L3 switch bör aktivera DHCP Smart Relay och peka på DHCP-servern.
3. Om din NPS-server är installerad i en virtuell maskin och NPS-tjänsten inte fungerar trots att den körs, bör du stoppa och starta NPS-tjänsten igen.
