Bu makale, anahtar cihazınızı (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) nasıl kuracağınızı ve yeni bir IP adresi, DHCP, VLAN yapılandırması, Bağlantı toplama (Link aggregation), ZON ve Web GUI üzerinden Firmware yükseltme işlemlerini ve cihaza nasıl erişileceğini açıklayacaktır. Ayrıca bu makalede aşırı ısınma koruması (sarı ünlem işareti) ve bir sorun oluşursa anahtarınızı nasıl sıfırlayacağınız gösterilecektir.
NOT! Bu modellerde önceki firmware sorunları nedeniyle lütfen firmware'i en son sürüme yükseltin. Nasıl yapılacağını görmek için bu makaledeki firmware yükseltme bölümüne gidin.
1) Temel Kurulum
1.1 Cihaza Giriş
XGS1200 serisinin statik IP ile yapılandırıldığını unutmayın. Bu nedenle PC'nizi 192.168.1.0/24 aralığında statik IP olarak ayarlayın (örneğin 192.168.1.100) ve ardından http://192.168.1.3 adresine gidip şifre olarak 1234 girin.
Sorun yaşıyorsanız, cihazınızın Web GUI'sine nasıl erişileceğine dair bu makaleye göz atabilirsiniz:
1) Web GUI üzerinden yönlendiricinize erişim
2) Windows PC’ye Statik IP Atama
1.2 IP Adresini Değiştirme
İlk kez anahtara giriş yaptığınızda, anahtarın IP adresini değiştirmeniz istenecektir.

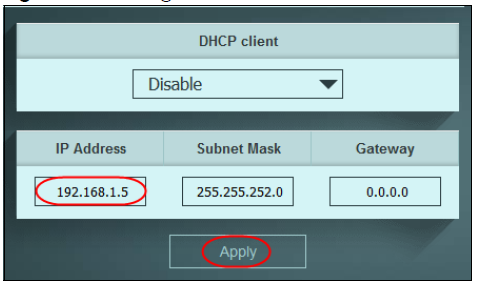

Anahtarda DHCP'yi etkinleştirebilir veya devre dışı bırakmaya devam edip cihazın statik IP adresini değiştirebilirsiniz.

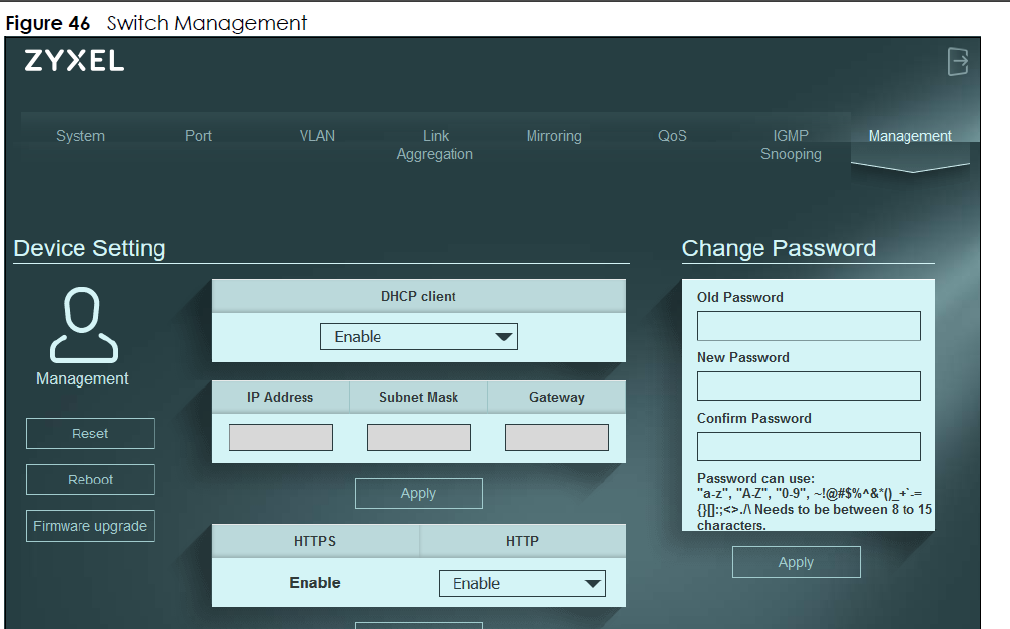

Ayrıca IP adresini değiştirmek için anahtarınızın GUI'sinde "Yönetim" (Management) bölümüne gidebilirsiniz.
2) VLAN Yapılandırması
VLAN bölümünde ne yapılandıracağınızdan emin değilseniz, VLAN'lar hakkında daha fazla bilgi için buraya bakınız.
2.1 VLAN Nasıl Çalışır
VLAN'ları temel olarak anlamak ve basit bir VLAN yapılandırması yapmak için birkaç noktayı hatırlamanız gerekir:
1. Her port için yalnızca 1 etiketsiz (untagged) üyelik olabilir
2. Etiketsiz üyelik = PVID
3. Diğer tüm üyelikler etiketli (tagged) olmalıdır
4. Neredeyse tüm bilgisayarlar etiketli trafiği işleyemez, bu nedenle bir PC bağladığınız portta etiketsiz VLAN olmalıdır
5. Bazı nadir durumlarda bu kurallar geçerli olmayabilir
2.2 VLAN'ları Yapılandırma

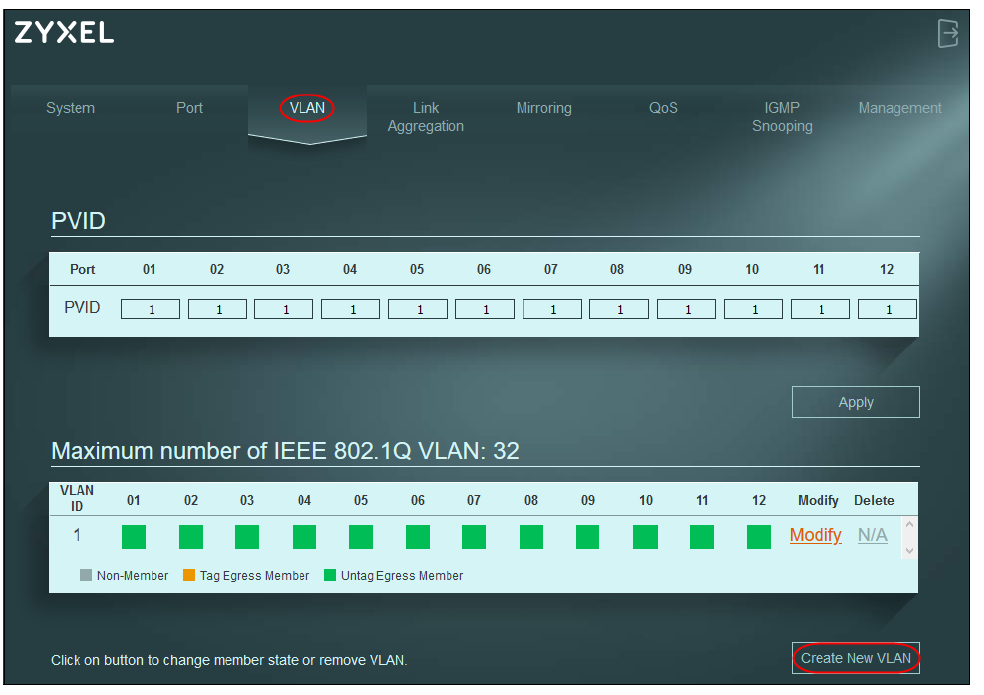

VLAN yapılandırmak için, lütfen ilgili portun uygun PVID'sini seçin (genellikle yönetim VLAN'ı 1).
Yeni bir VLAN oluşturmak için aşağıdaki "Yeni VLAN Oluştur" düğmesine basın.

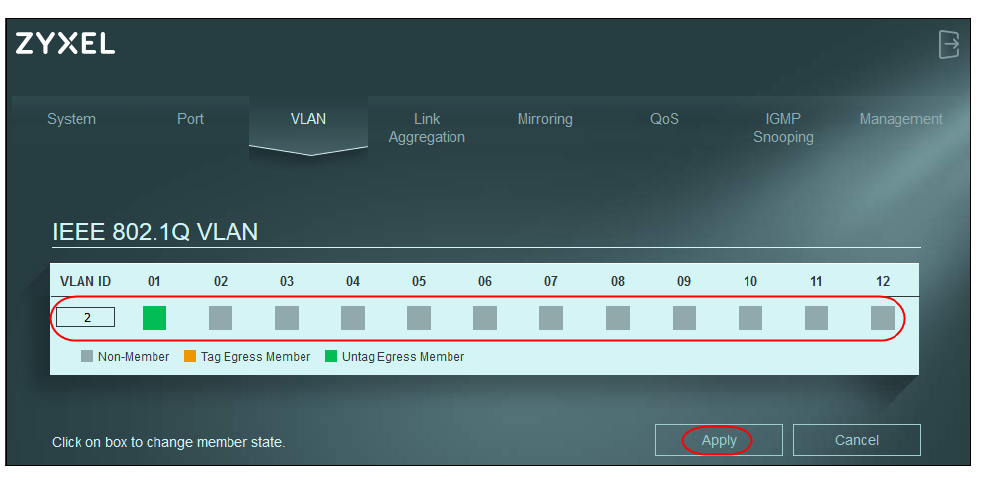

Ardından VLAN ID'sini seçin ve yeni VLAN'ın bulunmasını istediğiniz portları işaretleyin. Genellikle, yeni VLAN üyesini etiketlersiniz çünkü PVID 1 "Etiketsiz Çıkış Üyesi"dir. VLAN2'nin turuncu olarak işaretlendiğinden emin olun. Sonra "Uygula"ya basın.

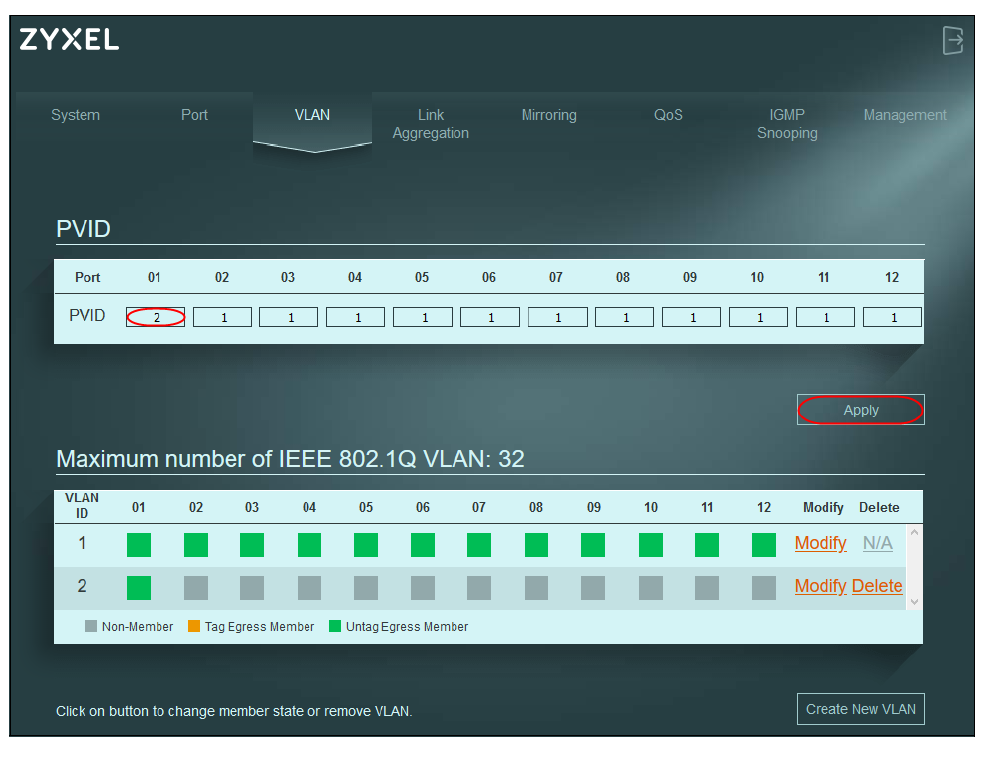

2.3 VLAN Yapılandırma Sonucu
Not! Genellikle, her port için yalnızca 1 etiketsiz üyelik kullanabilirsiniz. Bu senaryoda VLAN 2'yi "Etiketli Çıkış Üyesi" (turuncu üyelik seçimi) olarak yapılandırmanızı öneririz, etiketsiz olarak değil.
3) Bağlantı Toplama / Yük Dengeleme
Bağlantı Toplama (LAG), iki portu birleştirip gruplayarak bağlantıda daha yüksek kapasite (hız veya güvenilirlik) elde etmektir. Daha fazla bilgi için buraya bakınız.

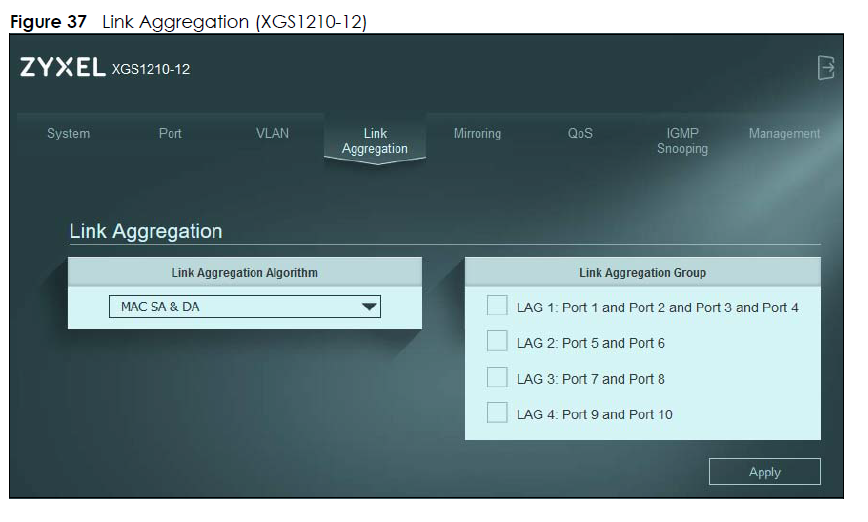

Bu anahtarlarda bağlantı toplama yapılandırması çok kolaydır ancak özelleştirilemez.
Dört seçeneğiniz vardır:
- Bağlantı toplama Port 1,2,3 ve 4
- Bağlantı toplama Port 5 ve 6
- Bağlantı toplama Port 7 ve 8 ve/veya;
- Bağlantı toplama Port 9 ve 10
3.1 LAG Kısaltmaları
MAC SA - Trafiği paketin kaynak MAC adresine göre dağıtır
MAC DA - Trafiği paketin hedef MAC adresine göre dağıtır
MAC SA & DA - Trafiği paketin kaynak ve hedef MAC adreslerinin birleşimine göre dağıtır
4) Firmware Güncelleme
Bu bölüm, cihazınızın yazılımını en son sürüme nasıl yükselteceğinizi gösterecektir.

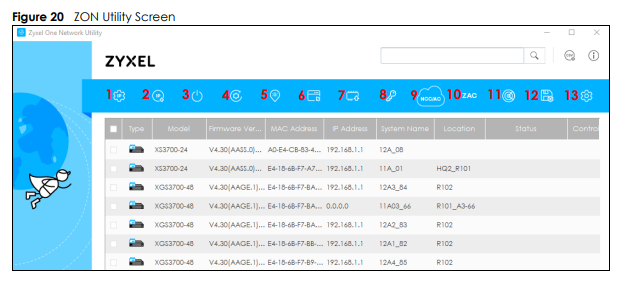

4.1 ZON aracı kullanarak
Zyxel One Network Utility (ZON) uygulamasını indirip kurun.
Cihazınızı seçin ve ardından seçilen cihazın firmware'ini yükseltmek için Firmware upgrade butonuna tıklayın (7).
4.2 Web GUI kullanarak
Öncelikle en son firmware'i https://download.zyxel.com adresinden indirin veya cihazınız için doğrudan indirme sayfasına buradan gidin:
GS1200-8HPv2 - İndirme Sayfası
Firmware dosyasını indirip PC'nize kaydedin. Devam etmeden önce indirdiğiniz dosyanın sıkıştırmasını açtığınızdan emin olun.

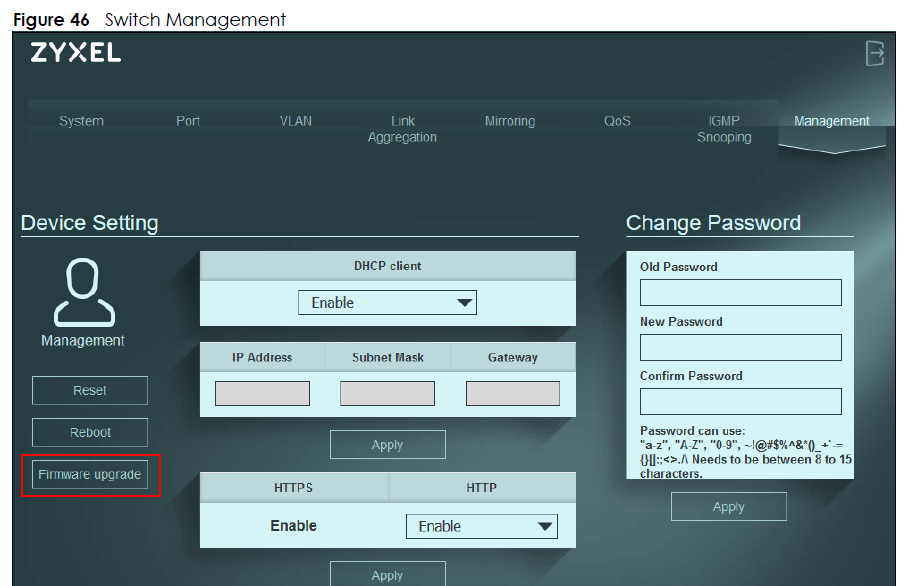

Sonra anahtarınıza giriş yapın (sorun yaşarsanız buraya tıklayın) ve Yönetim (Management) -> Firmware Yükseltme (Firmware Upgrade) bölümüne gidin.
"Yol" (Path) butonuna tıklayarak açtığınız firmware dosyasını seçin ve seçimi yaptıktan sonra yükseltme (upgrade) butonuna basın.
5) Sorun Giderme
5.1 Anahtarı Sıfırlama

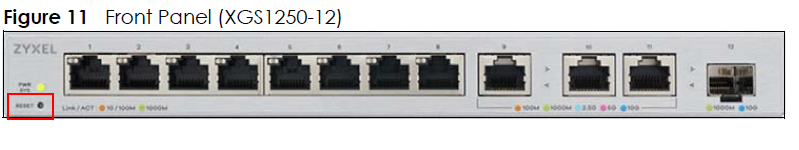

Anahtarınızda sorun yaşıyorsanız, anahtarı fabrika ayarlarına sıfırlamak çok iyi bir fikirdir. Bu anahtarı sıfırlamak için cihazı açın ve donanımın sol alt kısmında bulunan RESET düğmesini 15 saniye basılı tutun ve sonra bırakın.
5.2 Otomatik Müzakere - Bağlantı sadece 100 Mbit/s
Varsayılan olarak, anahtar bağlı olduğu cihazla portta 1000 Mbit/s (1 Gbit) hızda otomatik müzakere yapmalıdır, ancak bazı durumlarda bu başarılı olmayabilir ve portta sadece 100 Mbit/s görürsünüz.
Olası çözümler;
a) Kabloyu değiştirin
Genellikle, anahtara bağlı kötü kablolar bağlantının sadece 100 Mbit/s olmasının ana nedenidir. Anahtarda 1000 Mbit/s hızını zorlamaya çalışırsanız bağlantı muhtemelen "link down" olur. Bu nedenle, anahtar port hızını statik olarak 1 Gbit/s yapamaz çünkü bağlantı kapanır.
b) Başka bir port deneyin
Bir sonraki çözüm, tüm portların aynı davranıp davranmadığını görmek için portu değiştirmektir.
c) Aynı port ve aynı kablo ile başka bir cihaz deneyin
Bu, anahtara bağlı cihazın ağ kartında bir sorun olup olmadığını belirleyecektir.
5.3 Yayın Fırtınası & Döngü Sorunları
Ağınızda ve anahtarda Yayın/Çoklu Yayın (Broadcast/Multicast) fırtınası olduğunu düşünüyorsanız, "Broadcast Storm Control"ü etkinleştirip 100 pps (paket/saniye) olarak ayarlayabilir ve "Loop Prevention" (Döngü Önleme) özelliğini devre dışı bırakıp bir değişiklik olup olmadığını kontrol edebilirsiniz.

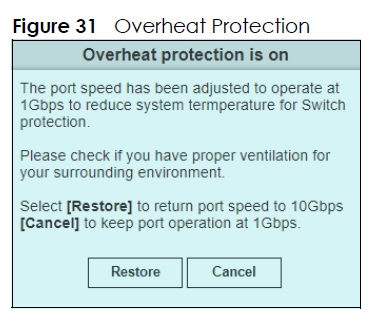

5.4 Aşırı Isınma Koruması (Sadece XGS1250)

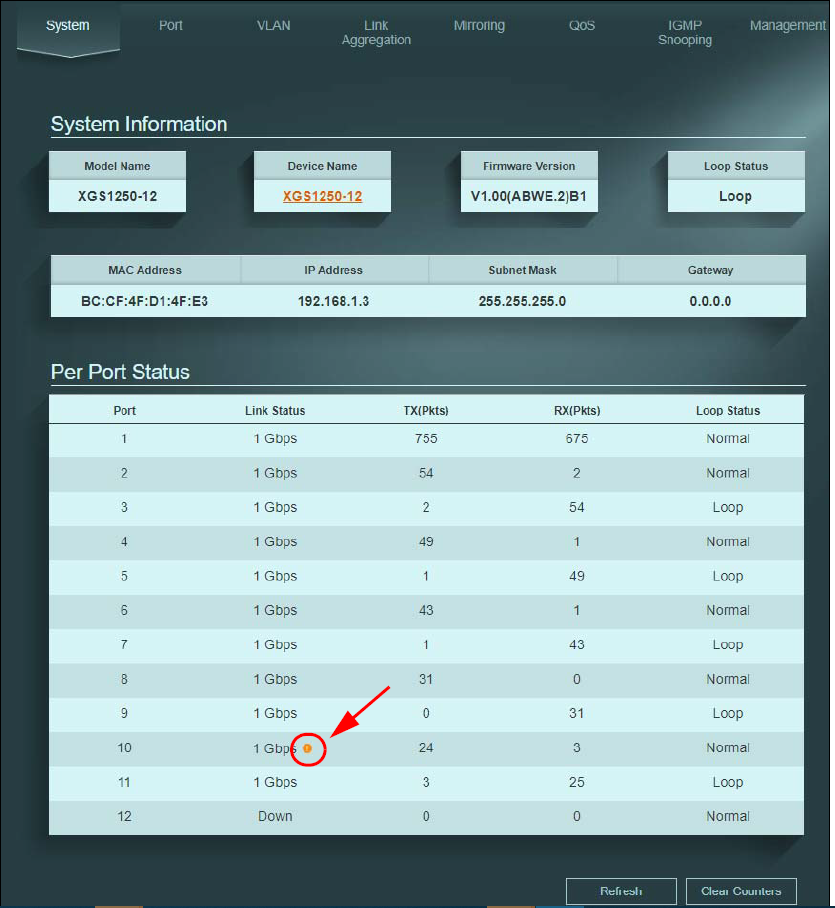

10 gigabit portlar uzun süre aşırı ısınırsa, koruma amaçlı olarak port hızı otomatik olarak 1 Gbit'e düşer. Sistem ekranında bağlantı durumunun yanında küçük sarı ünlem işareti simgesi görürsünüz. Ortam sıcaklığının 40 dereceyi geçmediğinden emin olun.
10 gigabit portta hızı tekrar 10 Gbit'e döndürmek için ünlem işaretine tıklayın.
