Bu makale, farklı modeller ve form faktörlerine odaklanarak, Zyxel güvenlik duvarlarının ve switches'in standart 19 inçlik bir rafa nasıl kurulduğunu açıklamaktadır. Makale, raf montaj braketlerinin (“kulaklar”) dahil olup olmadığını veya ayrı olarak gerekli olup olmadığını, rafa monte edilebilir cihazların nasıl tanımlanacağını ve Zyxel'in resmi belgelerinde montaj seçeneklerinin nasıl doğrulanacağını ele almaktadır.


Not: Bu, genel bir kılavuzdur. Her zaman, sahip olduğunuz modelin veri sayfasını veya kurulum kılavuzunu kontrol edin.

Anahtar Kavram

Standart 19 inçlik raf genişliği:

  • 482,6 mm

Cihaz daha küçükse, raf kulakları kullanılarak tam genişliğe kadar uzatılır.

Montaj Türünü Belirleme Cihaz genişliğine göre

Cihaz Genişliği Montaj Türü
< 250 mm Yalnızca raf / masa
250–430 mm Uzatılmış kulaklı raf montajı
≥ 430 mm Standart 19 inç raf montajı

Kulak Boyutu Hesaplaması

Bu formülü kullanın:

(482,6 mm − cihaz genişliği) / 2

Bu, bir raf kulağının yaklaşık boyutunu verir.

Önemli Notlar

  • Kulak boyutu yalnızca tahmini bir değerdir
  • Delik konumları ve şekli değişiklik gösterebilir
  • Mümkün olduğunda daima orijinal Zyxel raf kitlerini kullanın

Ayrıca, evrensel montaj aparatlarını da kullanabilirsiniz, ancak önce uyumluluğu kontrol edin: Zyxel Aksesuarlarını ve Yedek Parçalarını Bulma

Güvenlik Duvarı

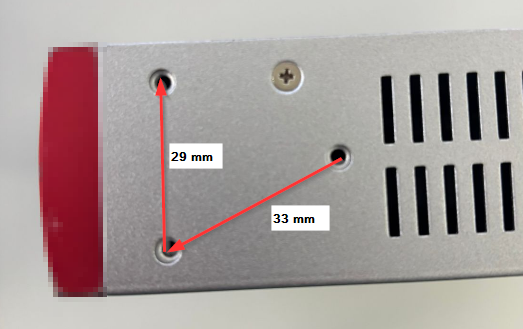

USG FLEX 500H / USG FLEX 700H

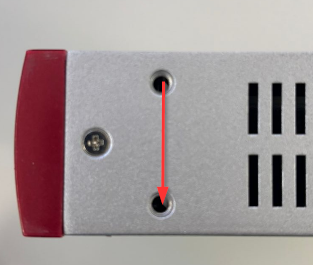

USG FLEX 200H / HP
Model Rafa monte edilebilir 19 inçlik raf kiti dahildir Cihaz boyutları (G × D × Y, mm) Her bir taraf için raf kiti boyutu (mm)
USG FLEX 50H / HP Hayır Hayır 216 × 143 × 33 Masaüstü cihaz
USG FLEX 100H / HP Hayır Hayır 216 × 143 × 33 Masaüstü cihaz
USG FLEX 200H / HP Evet Evet 272 × 187 × 36 ~105 mm
USG FLEX 500H Evet Evet 300 × 182 × 43,5 ~91 mm
USG FLEX 700H Evet Evet 430 × 250 × 43,5 ~26 mm

Switch

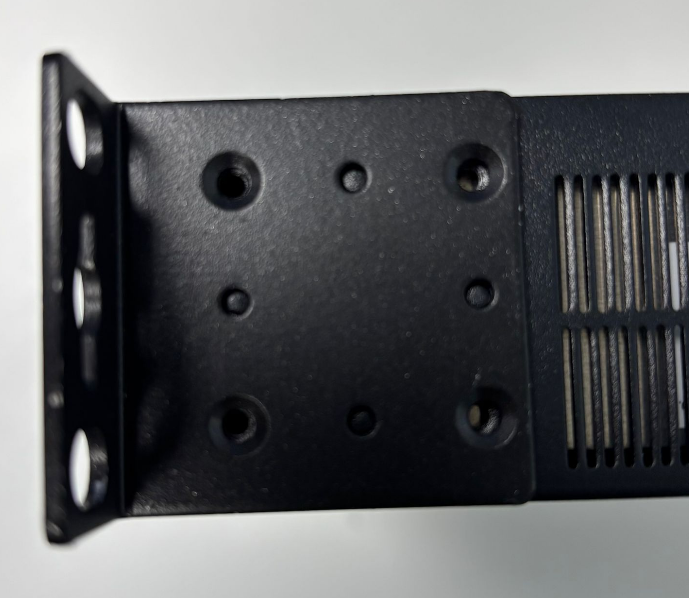

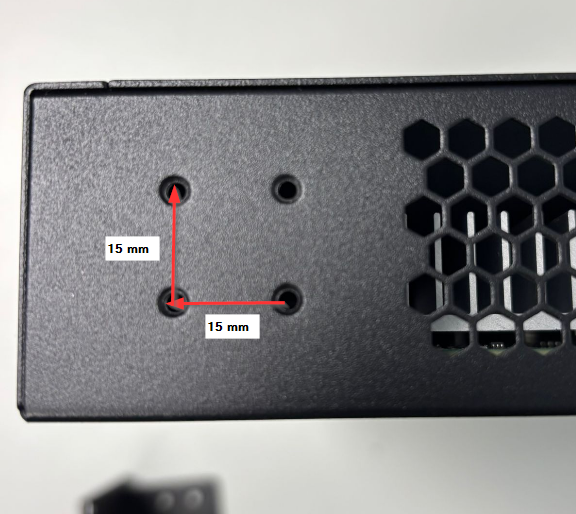

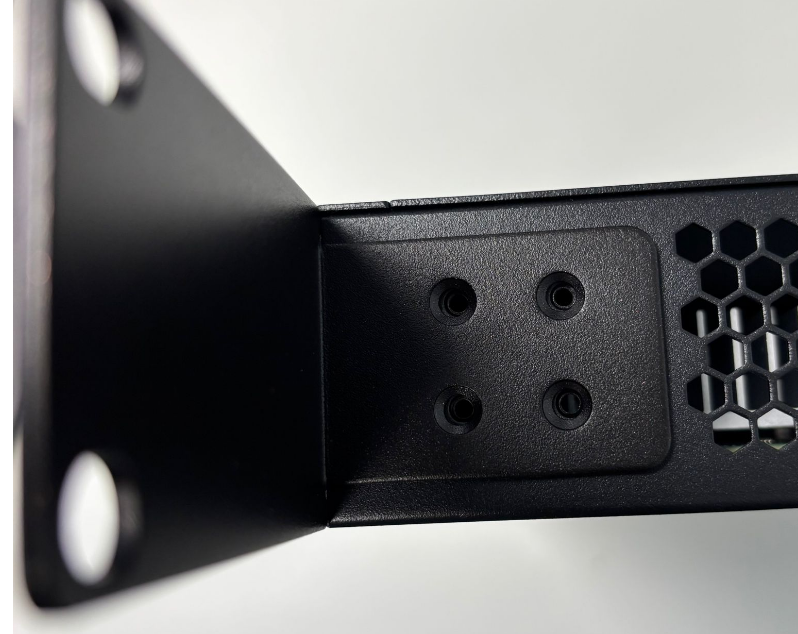

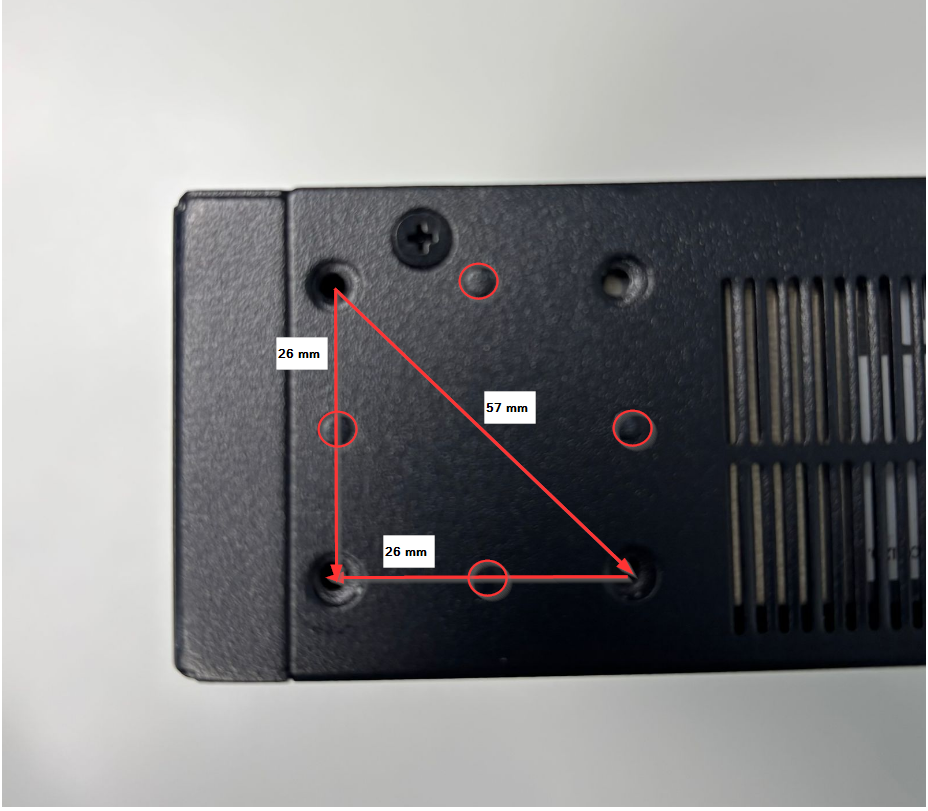

Zyxel switches, iki farklı montaj deliği düzenine sahip olabilir. Her iki seçenek de boyutlarıyla birlikte resimlerde gösterilmiştir.

Aşağıdaki tabloda, hangi switches modellerinin rafa monte edilebileceği ve hangilerinin edilemeyeceği hakkında bilgi bulabilirsiniz. Ayrıca cihaz boyutları ve montaj ölçüleri de gösterilmektedir.

Model Rafa monte edilebilir 19 inçlik raf kiti dahildir Cihaz boyutları (G×D×Y, mm) Her bir taraf için 19 inç raf kiti boyutu (mm)
GS1100-24ES Evet Evet 280 x 126 x 44 ~101,3 mm
GS1900-24E Evet Evet 267 x 162 x 42 ~107,8 mm
GS1915-24E Evet Evet 267 x 162 x 42 ~107,8 mm
GS1100-24E Evet Evet 267 x 162 x 42 ~107,8 mm
GS1350-12HP Evet Evet 267 x 162 x 44 ~107,8 mm
GS2220-10 Evet Evet 267 x 162 x 44 ~107,8 mm
GS2220-10HP Evet Evet 267 x 162 x 44 ~107,8 mm
GS1920-8HPV2 Evet Hayır 267 x 162 x 44 ~107,8 mm
GS1900-24 Evet Evet 440 x 131 x 44 ~26 mm
GS1900-48 Evet Evet 440 x 200 x 44 ~26 mm
GS1920-48V2 Evet Evet 440 x 200 x 44,5 ~26 mm
GS2220-50 Evet Evet 440 x 200 x 44,5 ~26 mm
XGS1935-28 Evet Evet 440 x 270 x 43 ~26 mm
XGS1935-28HP Evet Evet 440 x 270 x 43 ~26 mm
XGS1935-52 Evet Evet 440 x 270 x 43 ~26 mm
XGS1935-52HP Evet Evet 440 x 270 x 43 ~26 mm
GS1920-24V2 Evet Evet 441 x 131 x 44 ~26 mm
GS2220-28 Evet Evet 441 x 131 x 44 ~26 mm
GS1350-26HP Evet Evet 441 x 270 x 44 ~26 mm
GS1920-24HPV2 Evet Evet 441 x 270 x 44 ~26 mm
GS1920-48HPV2 Evet Evet 441 x 270 x 44 ~26 mm
XGS1930-28 Evet Evet 441 x 270 x 44 ~26 mm
XGS1930-52 Evet Evet 441 x 270 x 44 ~26 mm
XMG1930-30 Evet Evet 441 x 270 x 44 ~26 mm
GS2220-28HP Evet Evet 441 x 270 x 44 ~26 mm
GS2220-50HP Evet Evet 441 x 270 x 44 ~26 mm
XGS2220-30 Evet Evet 441 x 270 x 44 ~26 mm
XGS2220-30F Evet Evet 441 x 270 x 44 ~26 mm
XGS2220-54 Evet Evet 441 x 270 x 44 ~26 mm
XGS1930-28HP Evet Evet 441 x 330 x 44 ~26 mm
XGS1930-52HP Evet Evet 441 x 330 x 44 ~26 mm
XMG1930-30HP Evet Evet 441 x 330 x 44 ~26 mm
XMG2230-28HP Evet Evet 441 x 330 x 44 ~26 mm
XMG2230-52HP Evet Evet 441 x 330 x 44 ~26 mm
XGS2220-30HP Evet Evet 441 x 330 x 44 ~26 mm
XGS2220-54HP Evet Evet 441 x 330 x 44 ~26 mm
XGS2220-54FP Evet Evet 441 x 330 x 44 ~26 mm
XS3800-28 Evet Evet 441 x 360 x 44 ~26 mm
GS1350-18HP Evet Evet 330 x 230 x 44 ~76,3 mm
GS1900-24EP Evet Evet 330 x 230 x 44 ~76,3 mm
GS1915-24EP Evet Evet 330 x 230 x 44 ~76,3 mm
XS1930-10 Evet Evet 330 x 230 x 44 ~76,3 mm
XS1930-12F Evet Evet 330 x 230 x 44 ~76,3 mm
XS1935-12F Evet Evet 330 x 230 x 44 ~76,3 mm
XS1930-12HP Evet Evet 330 x 230 x 44 ~76,3 mm
XMG1915-18EP Evet Evet 330 x 230 x 44 ~76,3 mm
XGS1210-12  Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
XGS1250-12  Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1900-8 Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1900-8HP Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1900-10HP Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1915-8 Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1915-8EP Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
XMG1915-10E Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
XMG1915-10EP Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
XGS1010-12  Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1100-10HP Hayır Hayır 250 x 104 x 27 Masaüstü cihaz
GS1100-16 Evet Hayır 215 x 133 x 42 ~134 mm
GS1100-16S Evet Evet 215,5 x 133 x 44 ~134 mm
GS1200-5 Hayır Hayır 121 x 75 x 26 Masaüstü cihaz
GS-105BV3 Hayır Hayır 121 x 75 x 26 Masaüstü cihaz
GS1005HP Hayır Hayır 121 x 75 x 26 Masaüstü cihaz
GS-108BV5 Hayır Hayır 126 x 51,8 x 24 Masaüstü cihaz
GS-108SV2 Hayır Hayır 138,1 x 67,6 x 28,6 Masaüstü cihaz
GS1200-5HPV3 Hayır Hayır 155 × 85 × 26 Masaüstü cihaz
GS1200-8 Hayır Hayır 155 x 85 x 26 Masaüstü cihaz
GS-108BV3 Hayır Hayır 155 x 85 x 26 Masaüstü cihaz
XMG-105 Hayır Hayır 160 x 110 x 26 Masaüstü cihaz
XMG-105HP Hayır Hayır 160 x 110 x 26 Masaüstü cihaz
MG-105 Hayır Hayır 160 x 110 x 26 Masaüstü cihaz
GS1200-10V3 Hayır Hayır 193 × 85 × 26 Masaüstü cihaz
GS1200-8HPV3 Hayır Hayır 193 × 85 × 26 Masaüstü cihaz
GS1200-5HPV2 Hayır Hayır 193 x 84 x 26 Masaüstü cihaz
GS1350-6HP Hayır Hayır 193 x 84 x 26 Masaüstü cihaz
GS1200-8HPV2 Hayır Hayır 240 x 105 x 26 Masaüstü cihaz
GS1008HP Hayır Hayır 240 x 105 x 26 Masaüstü cihaz
XMG-108 Hayır Hayır 240 x 105 x 27 Masaüstü cihaz
XMG-108HP Hayır Hayır 240 x 105 x 27 Masaüstü cihaz
MG-108 Hayır Hayır 240 x 106 x 26 Masaüstü cihaz
GS-105BV5 Hayır Hayır 82,5 x 46,8 x 24 Masaüstü cihaz
GS-105SV2 Hayır Hayır 99,1 x 67,6 x 28,6 Masaüstü cihaz
