Bu makale size GS2220, XS3800, XMG1930, XS1930, XGS2220 ve Dante AV Sistemi gibi Zyxel Katman 3 anahtarlarını nasıl yapılandıracağınızı gösterecektir. (IP üzerinden Ses Video)

Dante, önceki tüm bağlantı türlerini tek bir bağlantıda birleştiren AV sistemlerinin evrimidir. Dante, bu sistemlerin kullanımını daha kolay, genişletilmesini daha kolay ve kurulumunu daha ucuz hale getirirken çok daha üstün performans sunar.

İçerik Tablosu

1.IGMP yapılandırması
2.DiffServ DSCP'yi etkinleştirin
3.Anahtar yapılandırması(GS2220 ve XS3800)
4. Anahtar yapılandırması (XMG1930,XS1930 ve XGS2220)

1. IGMP yapılandırması

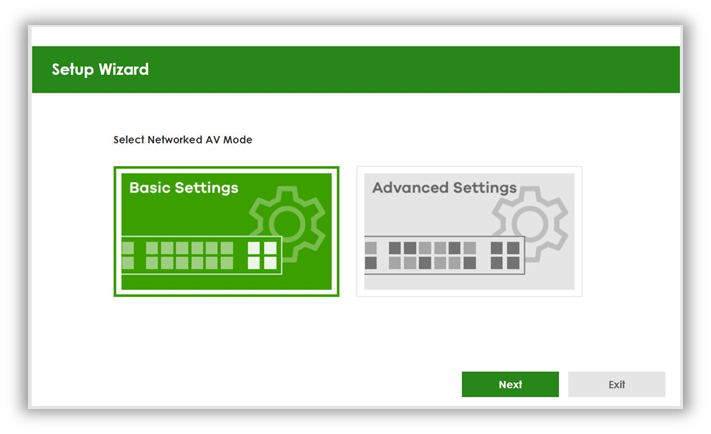

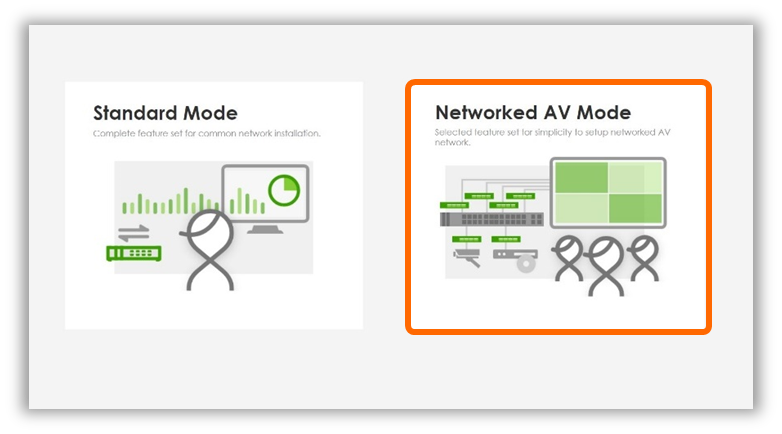

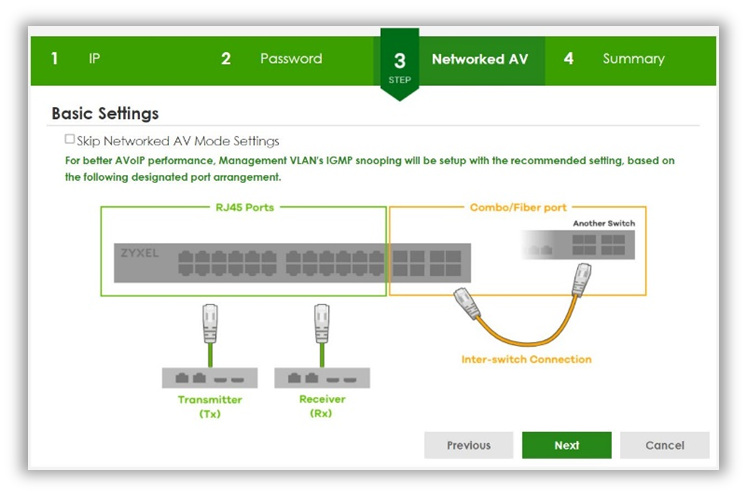

WebGUI anahtarına gidin ve "Ağ AV Modu" -> "Temel Ayarlar "ı seçin ve "İleri "ye basın

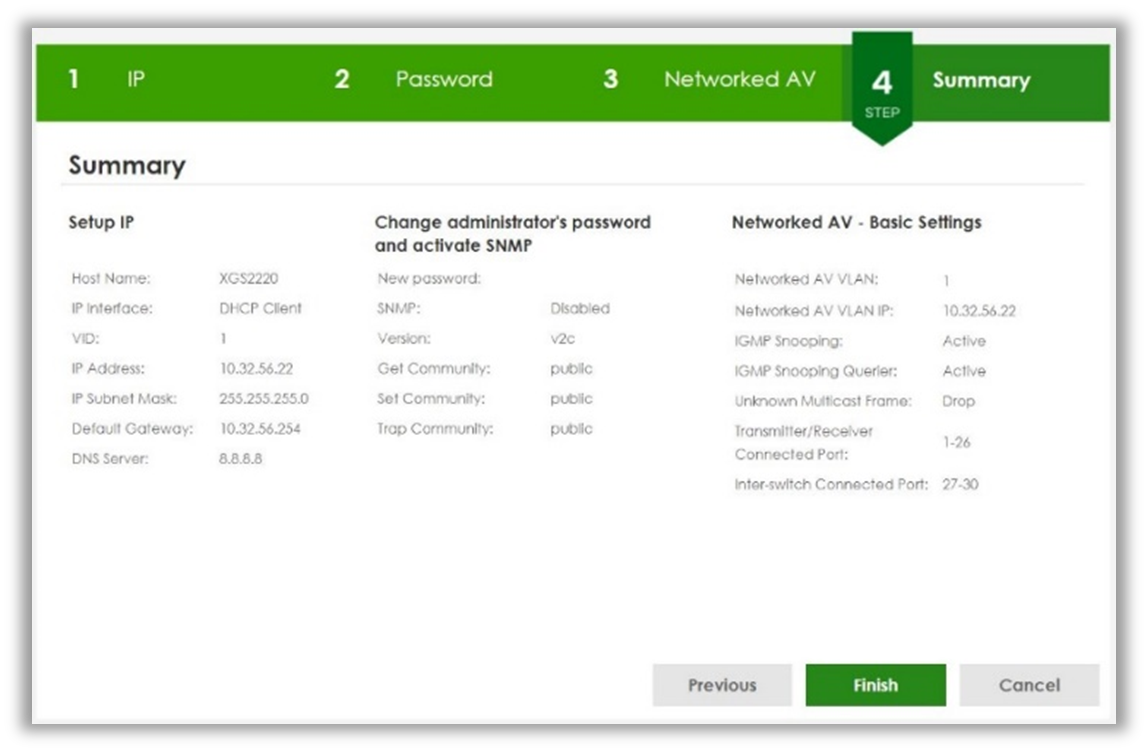

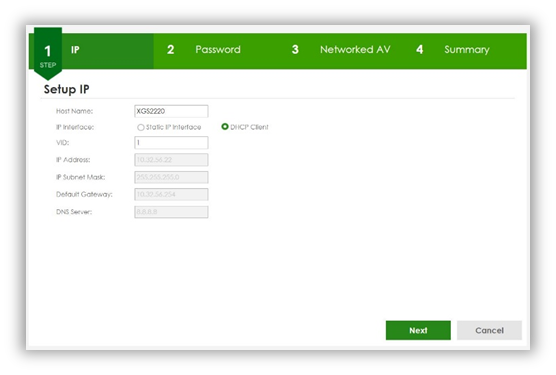

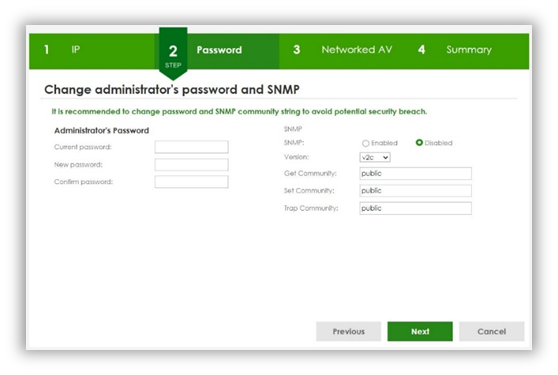

Varsayılan parolayı daha karmaşık bir parola ile değiştirmenizi öneririz. Bunu daha sonra yapmayı planlıyorsanız, "İleri "ye tıklayarak "Parola" ve "IP" ayarlarını atlayabilir, "Özet "e geçebilir ve "Son "a basabilirsiniz.

IP üzerinden Dante Ses uygulaması, trafiği yönetmek için ağ anahtarında DiffServ Qos kullanmayı talep eder ve ses gecikmesi sorunlarını önlemek için senkronizasyon saati için PTP çok noktaya yayın grubu kullanılır.

2. DiffServ DSCP'yi etkinleştirin

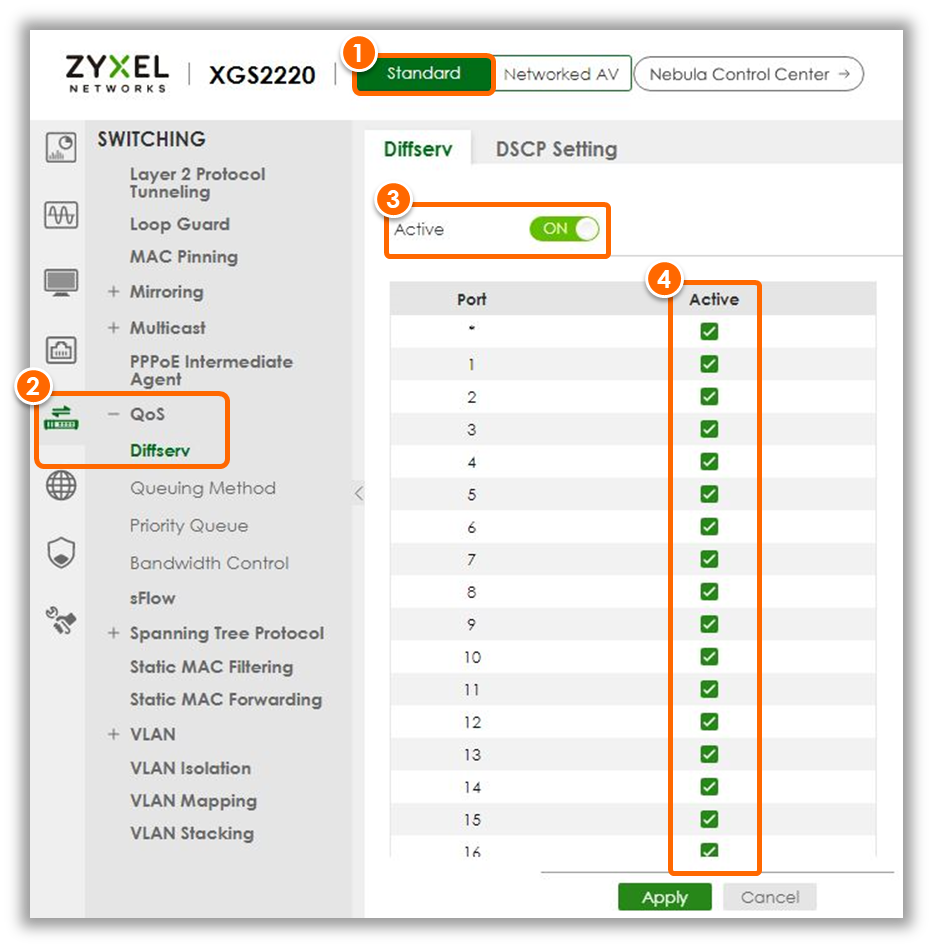

1. WebGUI'ye gidin ve"Standart" moduseçin

2. Anahtarlama > QoS > Diffserv öğesiniseçin

3. Diffserv Anahtarını Aktifkonuma getirin

4. Tüm bağlantı noktaları için Aktif Diffserv

Bundan sonra, "Uygula" düğmesine tıklayarak değişiklikleri uygulayın.

3. Anahtar yapılandırması (GS2220 ve XS3800)

MACile Statik Çok Noktaya Yayın Ekleme

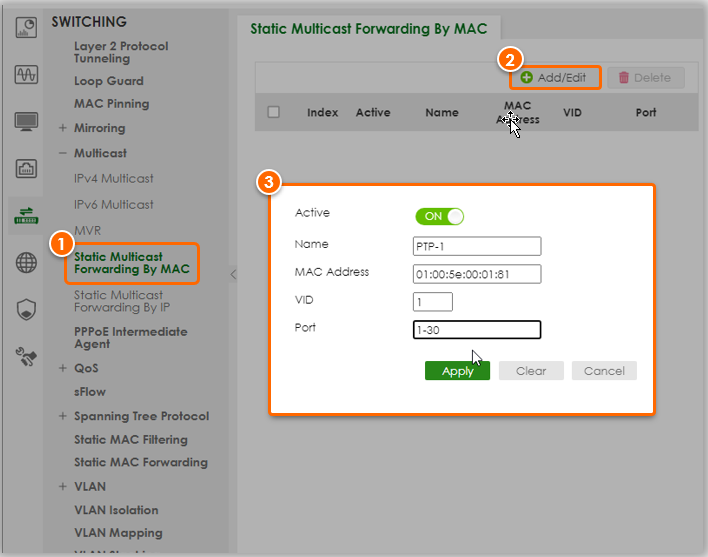

1. Switching > Multicast > Static Multicast Forwarding by MAC bölümünegidin

2. Statik Multicast adresi eklemek için Ekle/Düzenle düğmesine tıklayın

3. PTP çok noktaya yayın adresini yapılandırın

• Aktif: Açık
• MAC adresi: Çok noktaya yayın adresi
• VID: Ses VLAN'ı
• Bağlantı Noktası: Tüm bağlantınoktaları

  Değişikliklerin uygulanması için "Uygula"ya tıklayın

PTP multicast adres aralığını aşağıdaki gibi oluşturun

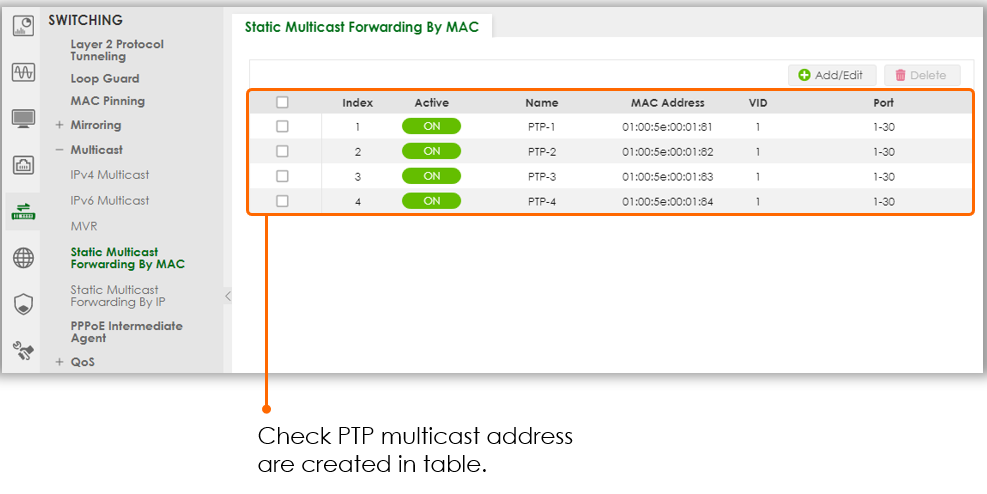

İnceleme Ayarı

4. Anahtar yapılandırması (XMG1930, XS1930 ve XGS2220)

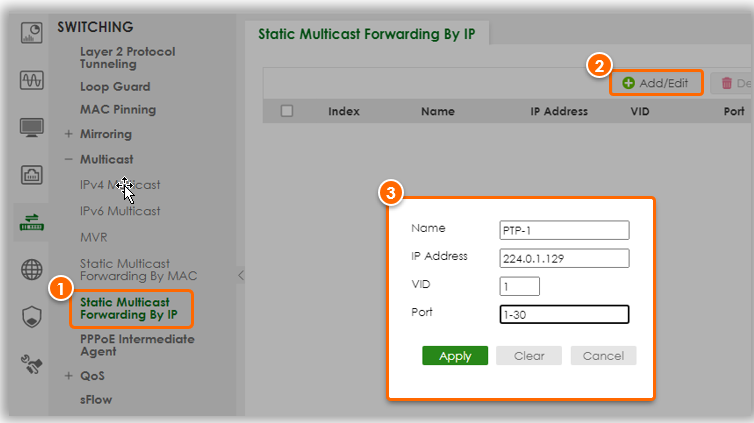

1. Anahtarlama > Çok Noktaya Yayın > IP'ye GöreStatik Çok Noktaya Yayın Yönlendirme'ye gidin

2. Statik Multicast adres girişleri eklemekiçin Ekle/Düzenle düğmesine tıklayın

3. PTP çok noktaya yayın adresini yapılandırın

• IP adresi: Çok noktaya yayın IP adresi
• VID: Ses VLAN'ı
• Liman: Tüm bağlantı noktaları

Uygulanacak değişiklikler için "Uygula"ya tıklayın

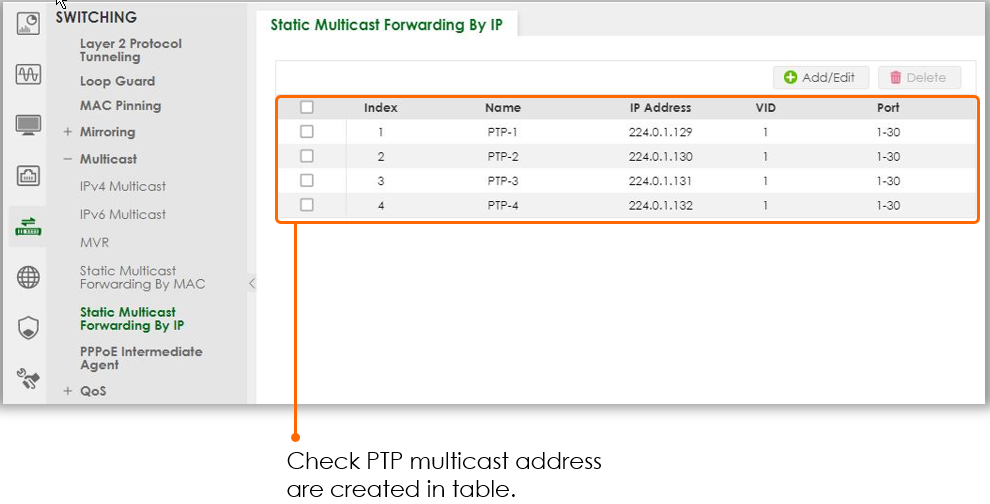

PTP multicast adres aralığını aşağıdaki gibi oluşturun

İnceleme Ayarı
