Nebula CC - Anahtar İstiflemeyi Yapılandırma

Bu makale Nebula'da yığınlamanın nasıl yapılandırılacağını gösterecektir. Yığınlama XS3800 ve XGS2220 için kullanılabilir ve yığınınızda en fazla 4 anahtar olabilir. Anahtar istifleme profesyonel paket gerektirir ve bu makale size yığına bir anahtarın nasıl ekleneceğini/değiştirileceğini, en iyi uygulama anahtar istifleme senaryolarını ve anahtar istiflemenin nasıl çalıştığını gösterecektir.

Giriş

Anahtar istifleme, birden fazla ağ anahtarını birleşik bir yığın veya istiflenebilir birim halinde birleştirmeyi içeren bir ağ mimarisi tekniğidir. İstiflenmiş bir yapılandırmada, birden fazla anahtar özel istifleme kabloları veya arayüzleri kullanılarak birbirine bağlanır ve tek bir mantıksal anahtar varlığı oluşturulur. Bu, ağ yöneticilerinin tüm yığını tek bir anahtarmış gibi yönetmesine ve kontrol etmesine olanak tanır.

Web seminerini izleyin:
▶️ ZYXEL | Webinar: Teknik Konuşma - Nebula'da Anahtar Yığınlama (01-23-2024)

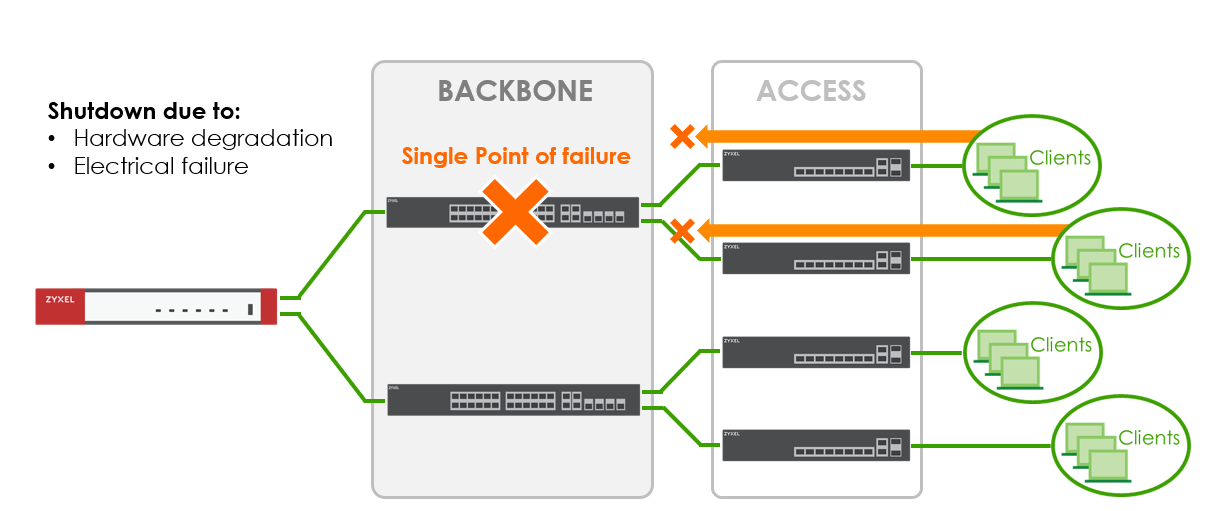

Anahtar istiflemenin birincil amacı ağ performansını, ölçeklenebilirliği ve yönetilebilirliği artırmaktır. Kuruluşlar, anahtarları istifleyerek, yığın içindeki ayrı anahtarların kapasitelerini bir araya getirerek daha fazla bant genişliği ve verim elde edebilir. Bu, özellikle yüksek veri trafiği veya zorlu uygulamaların bulunduğu ortamlarda verimli veri iletimi ve gelişmiş ağ performansı sağlar. Yalnızca tek bir omurga anahtarınız varsa, bu anahtarın arızalanması durumunda bazı kullanıcıların bağlantı alamamasına neden olabilir:

Anahtar istifleme, konsolide bir yönetim arayüzü sağlayarak ağ yönetimini de basitleştirir. Yöneticiler her bir anahtarı ayrı ayrı yönetmek yerine tüm yığını tek bir erişim noktasından kontrol edebilirler. Bu merkezi yönetim, yapılandırma, izleme ve sorun giderme süreçlerini kolaylaştırarak zamandan ve emekten tasarruf sağlar.

Ayrıca, anahtar istifleme ölçeklenebilirlik avantajları sunar. Ağ gereksinimleri arttıkça, ek anahtarlar kolayca yığına eklenebilir ve önemli kesintiler olmadan ağın kapasitesi genişletilebilir. Bu ölçeklenebilirlik, kuruluşların ağlarını değişen ihtiyaçlara uyarlamalarına ve gelecekteki büyümeyi sorunsuz bir şekilde karşılamalarına olanak tanır.

Nebula'da Anahtar istifleme için ön koşul

a) Model Desteği: XS3800-28 ve

b) Switch Stack başına en fazla 4 ünite

c) Nebula Sitesi başına en fazla 10 farklı Anahtar Yığını

d) Anahtar yığınındaki tüm birimler aynı Zyxel Switch serisine ait olmalıdır

e) Nebula Pro Pack statüsündeNebula organizasyonu gerektirir

f) NCC, Nebula Pro Pack lisans gereksinimini hesaplarken bir yığındaki her Switch ünitesini dikkate alır

g) Bulut Yönetimli anahtar, Bulut Yönetimli İstifleme moduna geçerken bulut yapılandırmalarını kaybedecektir

h) Fiziksel kablo bağlantılarını gerçekleştirmek için sahada bir BT veya yönetici bulunmalıdır

i) Tüm anahtarlar başlangıçta, yığına eklenecek diğer anahtar ünitelerini geçmeden İnternet 'e bireysel bağlantıya sahip olmalıdır

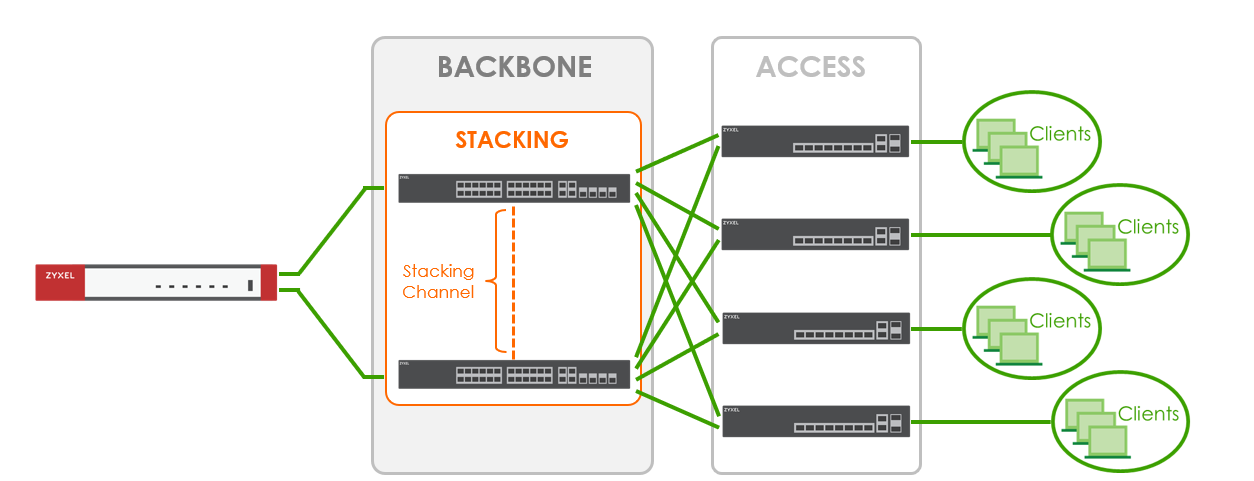

En İyi Uygulama Anahtar İstifleme

a) Ağınızda yedeklilik oluşturmak için bir halka topolojisi kullanın

Örnek:

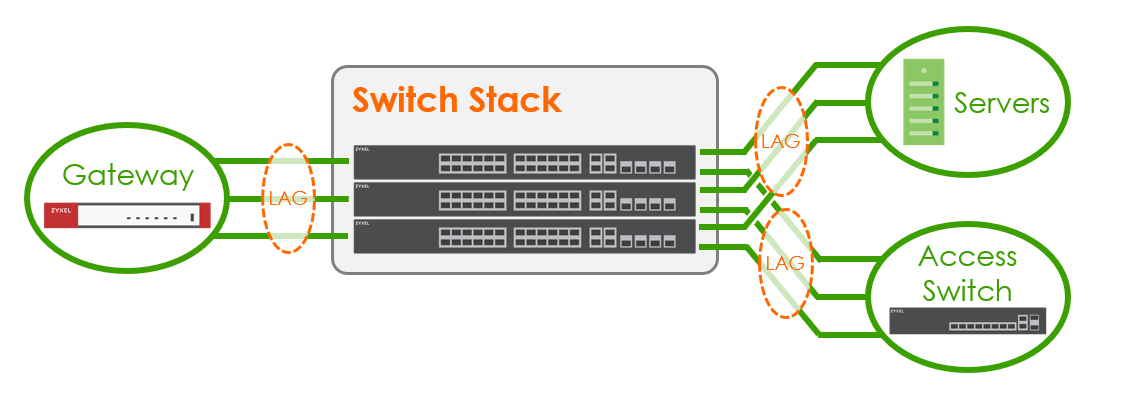

b) Her bir yığına Link Aggregation uygulayın

Bu, bir bağlantı veya donanım arızası sırasında yedeklilik sağlamak için yapılır.

Ayrıca kullanılabilecek daha fazla bant genişliği sağlamak için de kullanılır

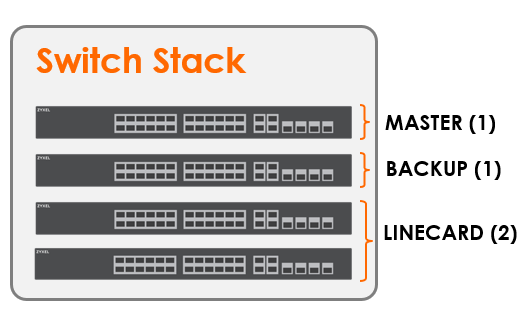

Anahtar Yığınlama Rolleri

-MASTER - kullanıcı yönetimini gerçekleştirir ve diğer yuvalara ayarları sağlar

-YEDEKLEME - istifleme kanalı MASTER ile bağlantısını kaybettiğinde MASTER rolünü üstlenir

-LINECARD - istifleme kanalı MASTER ile bağlantısını kaybettiğinde YEDEKLEME rolünü üstlenir

Anahtar Yığınlamayı Yapılandırma

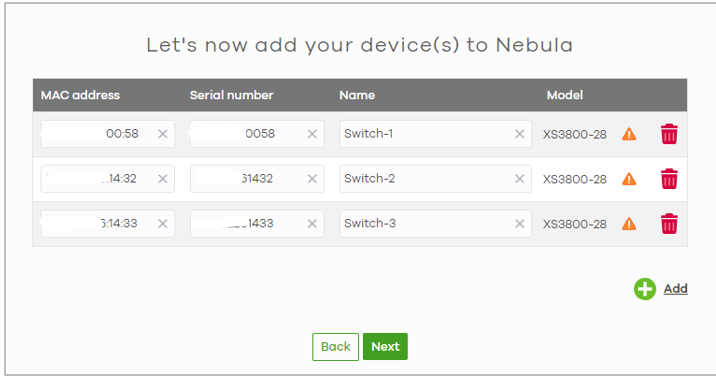

Adım 1. Anahtarları Nebula'a ekleyin

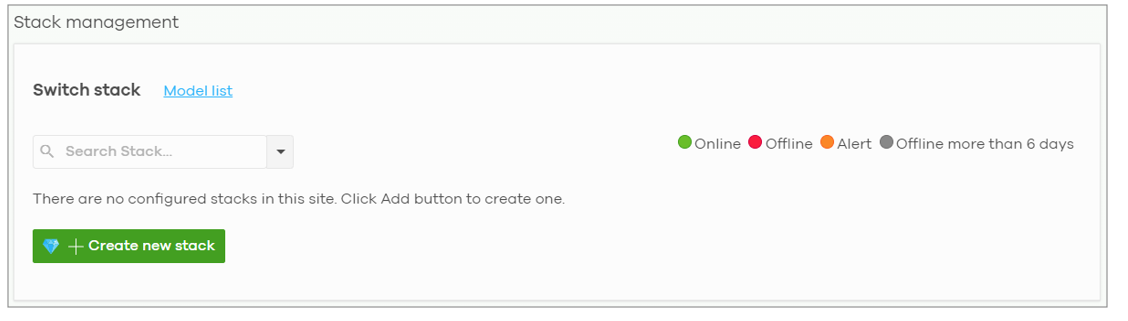

Adım 2. Anahtar Yığını Profili Oluşturma

Site genelinde -> Yapılandır -> Anahtarlar -> Yığın Yönetimi'ne gidin

Adım 3. Sihirbaz üzerinde belirtilen talimatları izleyin

Ön Koşul

a) Aynı Nebula Sahasına eklenen tüm Anahtar Üniteleri

b) Tüm Anahtar Ünitelerinin aynı ürün serisi ve ürün yazılımı sürümüne sahip olması

c) Tüm Switch Üniteleri çevrimiçi olana kadar bekleyin

d) Yığın Bağlantı Noktalarının bağlantısı kesilmeli ve bağlantı kesilmiş durumda olmalıdır

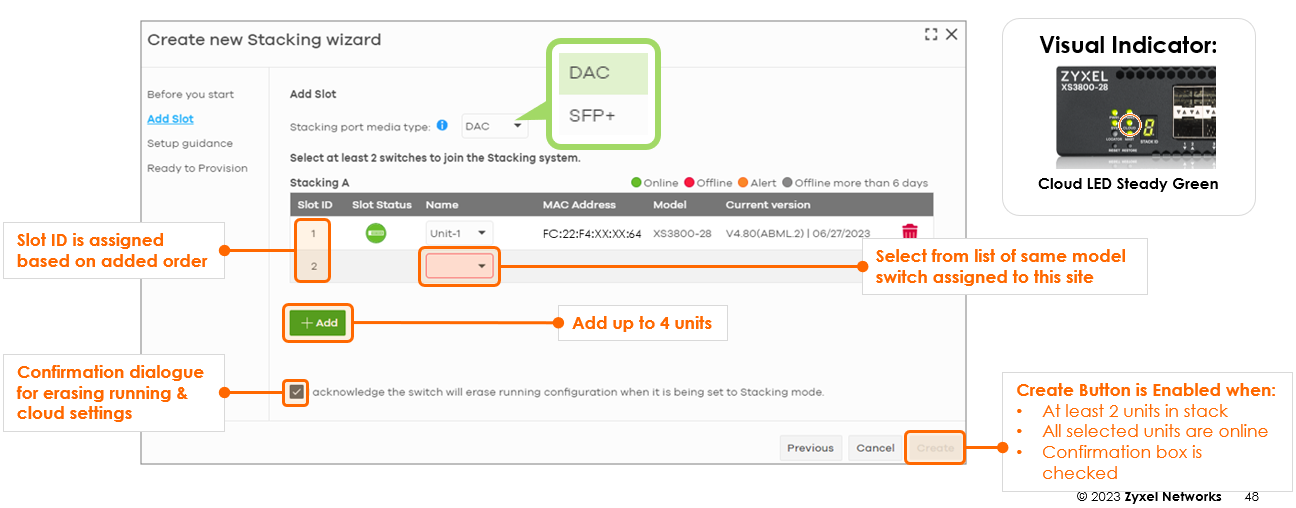

Adım 4. Yığın cihazları ekleyin

"Oluştur "a tıkladığınızda, cihazlarınız birkaç dakika içinde yeniden başlatılmalıdır. Cihazlar beklendiği gibi yeniden başlatılmazsa, lütfen aşağıdaki adımları izleyin:

• Cihazları Nebulas'den kaldırın.
• Cihazların bağlantısını kesin.
• Her bir cihazda fabrika ayarlarına sıfırlama gerçekleştirin.
• Prosedürü tekrarlayın.

Sorun yaşamaya devam ederseniz, daha fazla yardım için lütfen destek ekibiyle iletişime geçin.

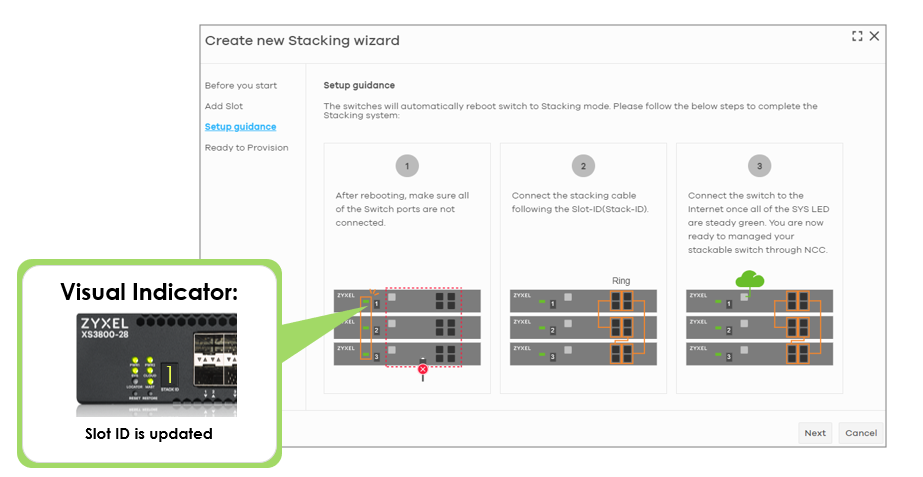

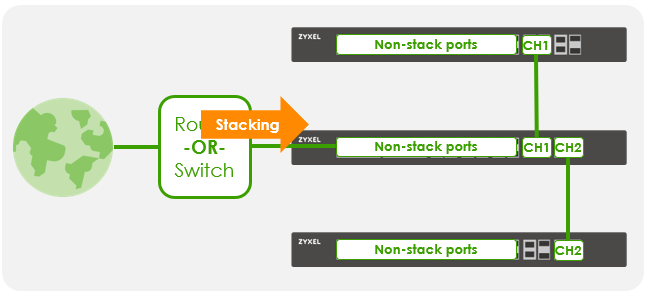

Adım 5. Fiziksel Bağlantı (Yerinde)

Önemli!

İki farklı Kanalı aynı Kanalabağlamaktan kaçının -

Adım 6. Tedarik için Hazır

NCC yığın ayarlarını tüm yuvalara sağladıktan sonra tüm yuvalar NCC'ye yeniden bağlanabilmelidir

Yığındaki tüm anahtarlar tekrar çevrimiçi olana kadar Provision düğmesi gri renktedir

Yönetici, bulut yönetimini başlatmak için Provision düğmesine manuel olarak tıklamalıdır

Cihaz tekrar çevrimiçi olamıyorsa yönetici yerel anahtar durumunu doğrulamalıdır

Bulut İstifleme nasıl çalışır?

Nebula istiflemesinde varsayılan olarak Force Master devre dışıdır ve öncelik 32 olarak ayarlanmıştır. Nebula'daki kriterler varsayılan olarak yalnızca çalışma süresi ve en düşük MAC'dir.

Hangi anahtar MASTER olur?

MASTER rolü, kriter sırasını takip eden birime atanır:

1. Master'ı Zorla - ETKİN

2. En Yüksek İstifleme Önceliği

3. En Uzun Sistem Çalışma Süresi (10 dakika aralık başına)

4. En Düşük MAC Adresi

YEDEKLEME rolü bir sonraki en iyi kriterlere sahip birime atanır

Not: Şu anda, Nebula istifleme önceliklendirmesi yalnızca mevcut mantığa (Force Master, istifleme önceliği, çalışma süresi, MAC) dayalı olarak çalışmaktadır. Nebula'da manuel kontrol veya özel önceliklendirme henüz desteklenmemektedir. Gelecekteki iyileştirmeler daha fazla esneklik sağlayabilir.

Anahtar Yığını Yuvası Ekleme ve Değiştirme

a) Boş yuvalar varsa, eklenen yeni birim boş yuvanın yerini almalıdır

b) Yuvaları çıkarırken, yuvayla ilgili tüm bağlantı noktası ayarları silinecektir

c) Değiştirilen yuvanın anahtar/port ayarlarını manuel olarak yeniden uygulaması gerekecektir

d) Destek ekibinden yuva ayarı geçişi ve prosedürü talep edebilir

e) Aşağıdaki ayarlara sahip yuvalar önce devre dışı bırakılmadıkça kaldırılamaz/değiştirilemez:

- Port Yansıtma

- Bağlantı Birleştirme

6.1 Adım adım kılavuz

Adım 1. Yeni Anahtar Ünitesini Açın

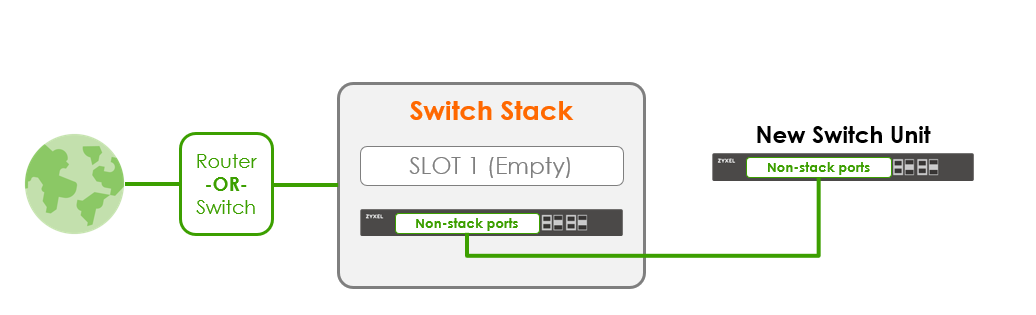

Adım 2. Yeni Switch Ünitesini yığın olmayan bir port ile internete bağlayın

Adım 3. Nebula sitenize yeni Anahtar Ünitesi ekleyin

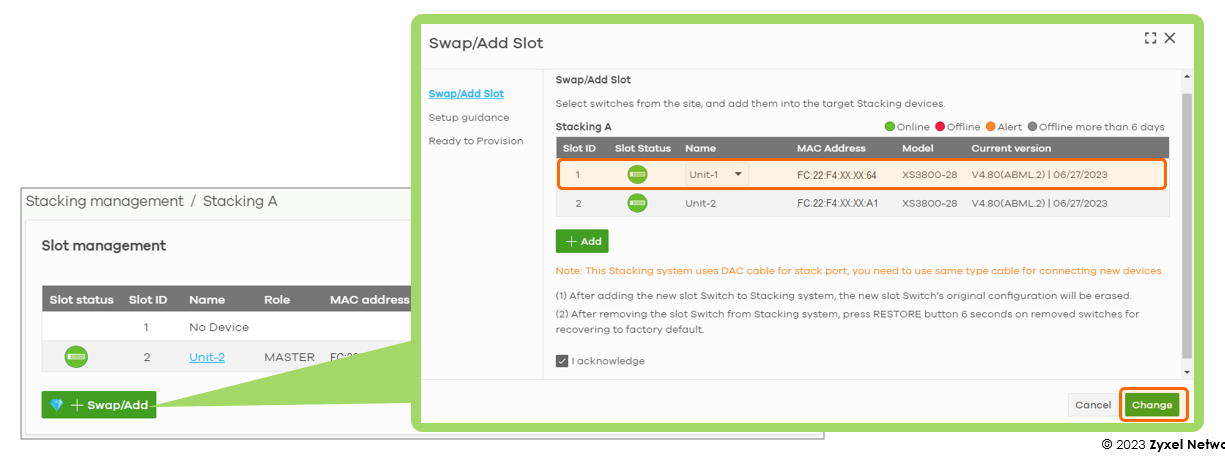

Adım 4. Slot üyesine yeni Switch Ünitesi ekleyin ve yeni switch çevrimiçi olduktan sonra "Değiştir" e tıklayın

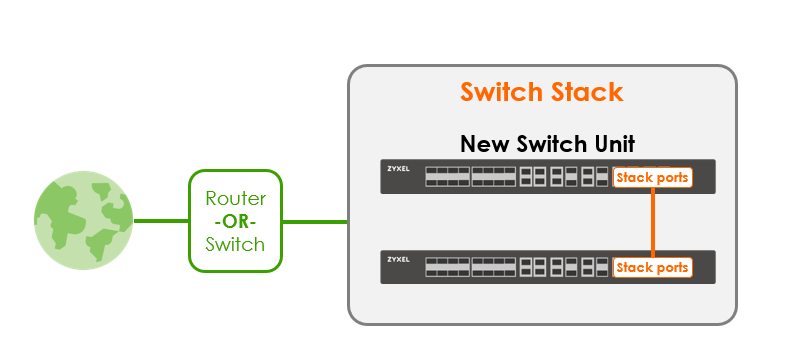

Adım 5. Yeni Anahtar Ünitesinin yığın bağlantı noktalarını mevcut anahtar yuvalarına bağlayın
