Yapılandırma Örneği - Zyxel Deney Laboratuvarı - Kablosuz köprü üzerinden VLAN

Bu makalede, tek bağlantı noktalı erişim noktaları kullanarak kablosuz köprü üzerinden VLAN iletimi için iki pratik ağ topolojisini inceleyeceğiz. Amacımız, kablosuz segment olsa bile son cihazın gerekli VLAN'dan bir IP adresi almasını sağlamaktır.

Erişim noktasının tekrarlayıcı modunda nasıl çalıştığını anlamak da önemlidir. Bu modda, uplink bağlantı noktası bir LAN bağlantı noktası haline gelir. Bu, VLAN trafiğinin nasıl aktarıldığını etkiler ve hem anahtarlarda hem de erişim noktalarında doğru yapılandırma gerektirir.

Örneğimizde, NWA110BE ve NWA55AX erişim noktalarını kullanıyoruz ve tüm yapılandırmalar Zyxel Nebula bulutunda yapılıyor.

İki seçeneği inceleyeceğiz:

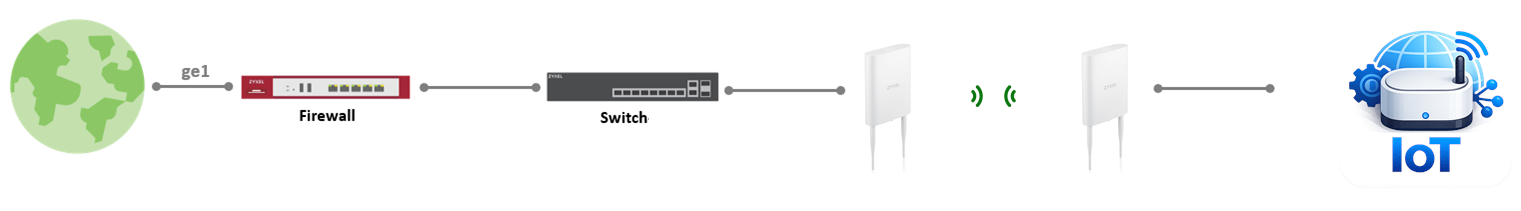

• İlk durumda, bir anahtar tekrarlayıcı erişim noktasına bağlanır ve VLAN'ı daha ileriye dağıtır.

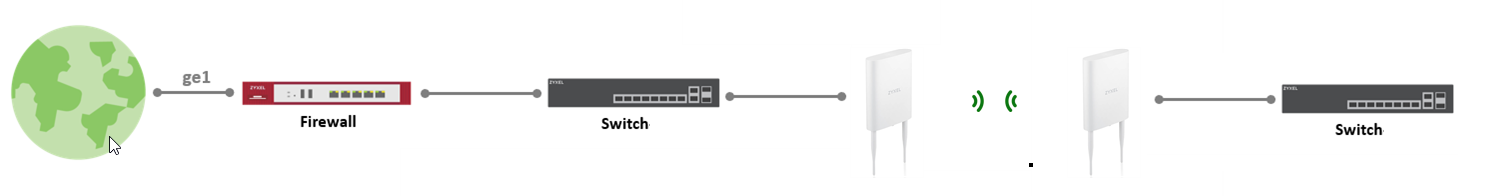

• İkinci durumda, uç cihaz tekrarlayıcıya doğrudan bağlanır.

Senaryo 1: Tekrarlayıcının Arkasındaki Anahtar Üzerinden Bağlanan Son Cihaz

Adım 1: Güvenlik Duvarında VLAN'ı Yapılandırın

1. Şuraya gidin:

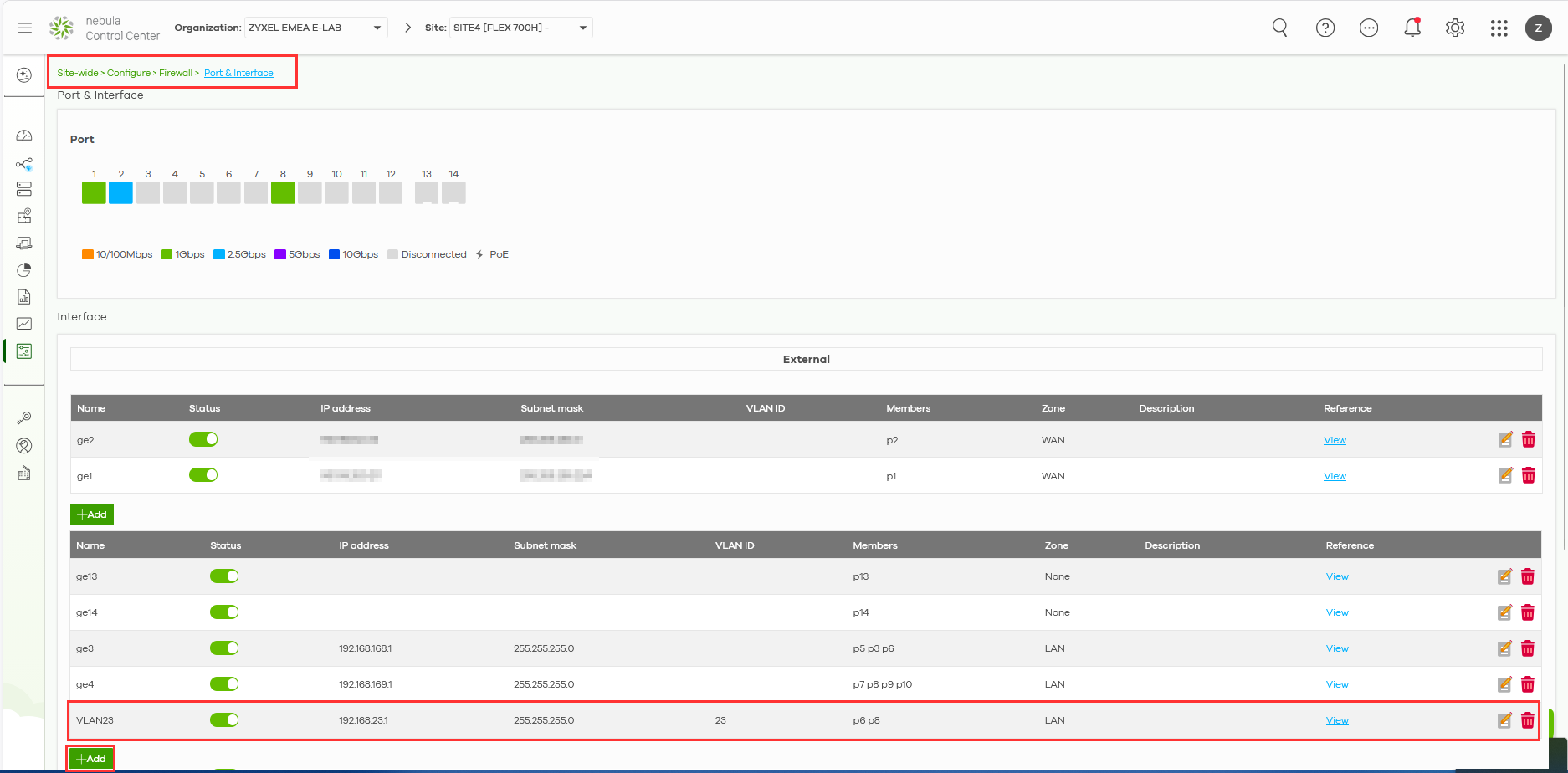

   Site genelinde → Yapılandır → Güvenlik Duvarı → Bağlantı Noktası ve Arayüz

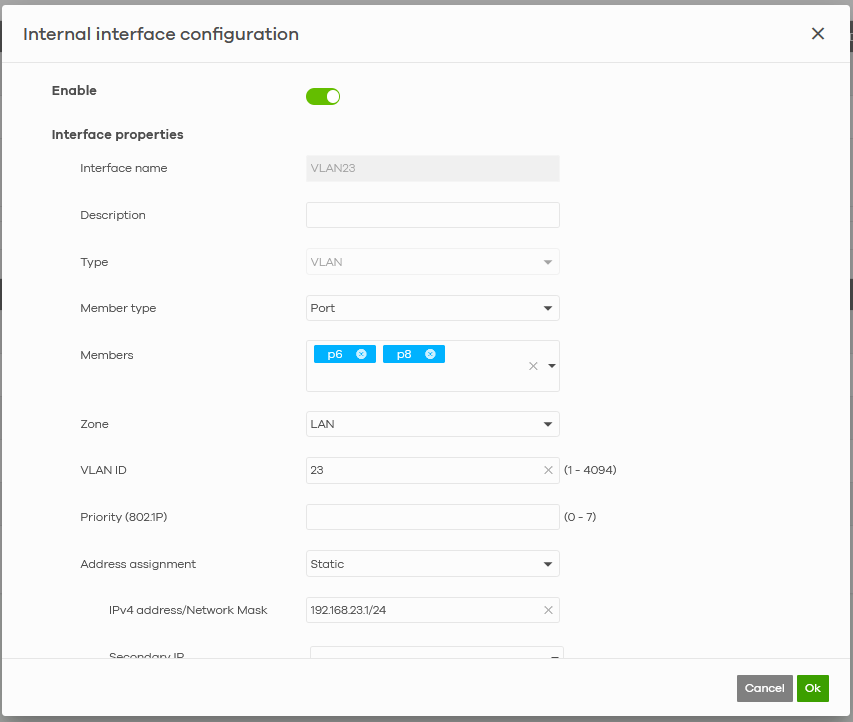

2. Ekle'yi tıklayın ve yapılandırın:
   • Ad: VLAN23
   • VLAN Kimliği: 23
   • Bölge: LAN
   • IPv4 Adresi: 192.168.23.1/24

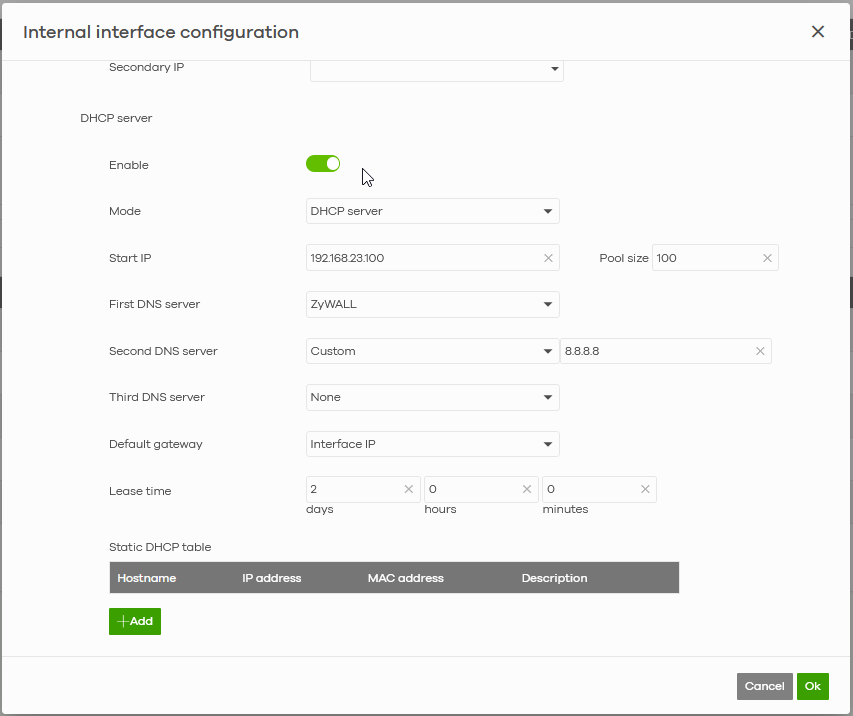

3. DHCP Sunucusunu Etkinleştir:
   • Mod: DHCP Sunucusu
   • Başlangıç IP: 192.168.23.100
   • Havuz boyutu: gerektiği kadar
   • Varsayılan ağ geçidi: Arayüz IP

Adım 2: Tekrarlayıcı AP'de İzin Verilen VLAN'lar

1. Şuraya gidin:

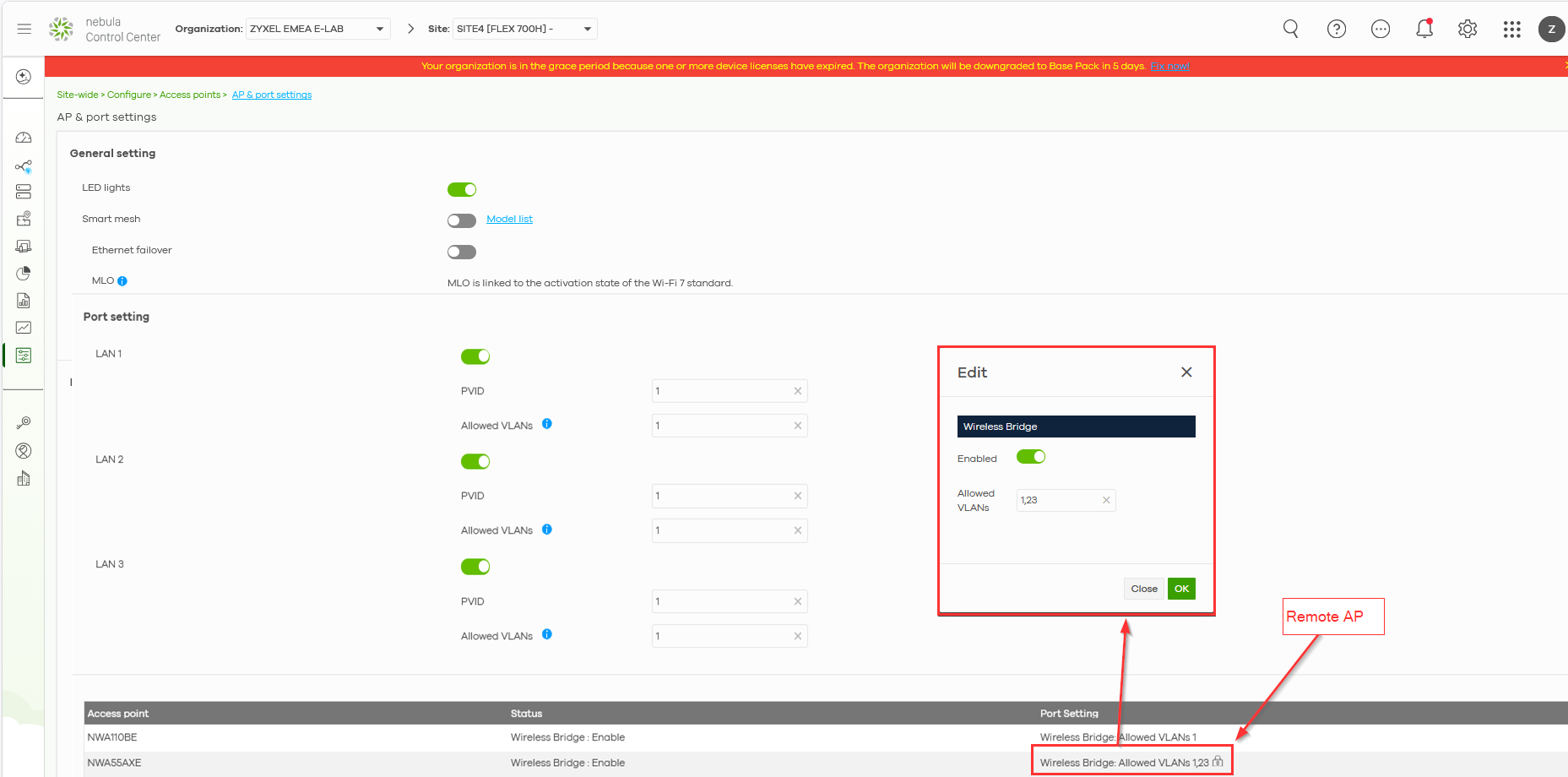

   Site genelinde → Yapılandır → Erişim noktaları → AP ve bağlantı noktası ayarları
2. Ayar:
   • İzin verilen VLAN'lar:Tekrarlayıcı AP 'de 1, 23

Adım 3: Uzak Anahtar Bağlantı Noktasını Yapılandır

1. Şuraya gidin:

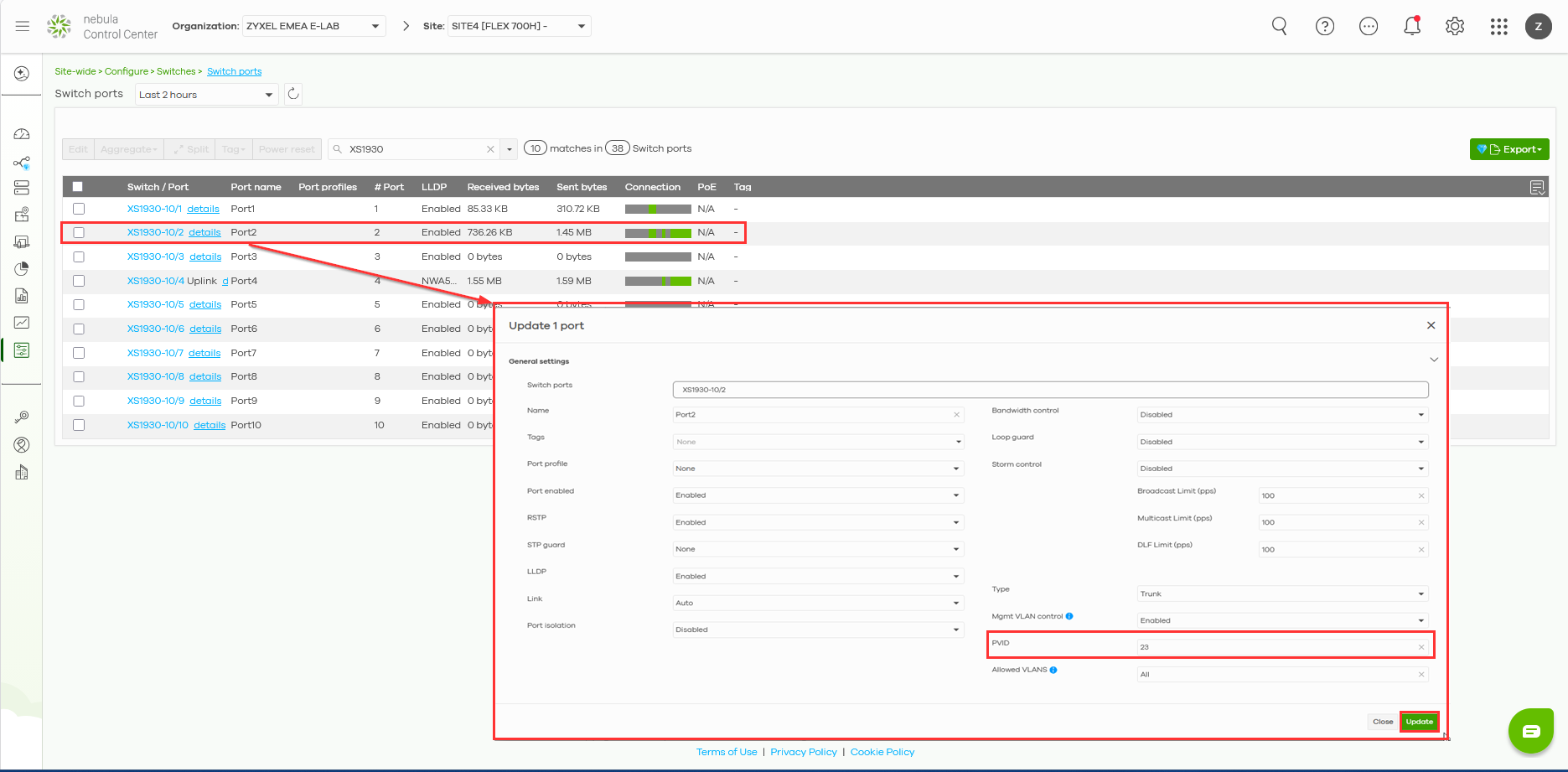

   Site genelinde → Yapılandır → Anahtarlar → Anahtar bağlantı noktaları
2. Tekrarlayıcı AP'ye bağlı bağlantı noktasını seçin.

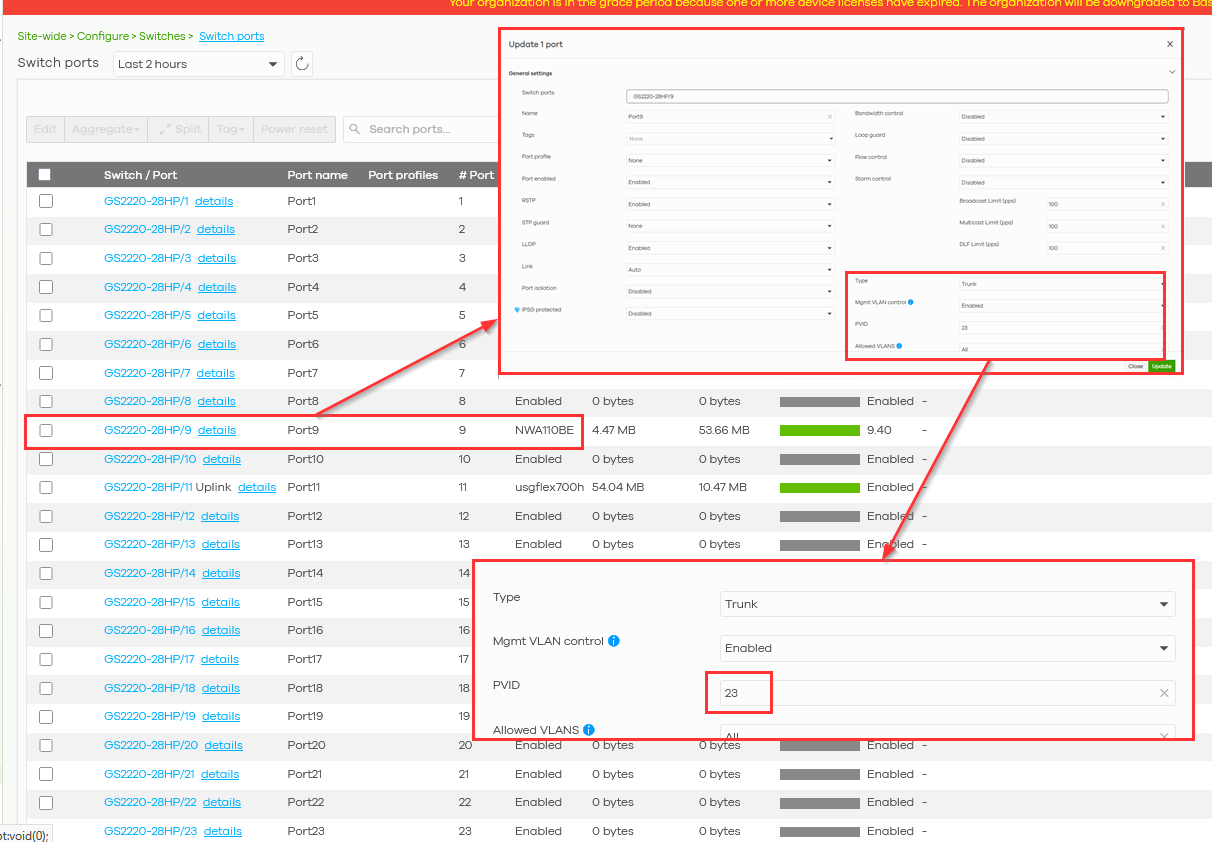

3. Yapılandırma:
   • Tür: Trunk
   • PVID: 23
   • İzin Verilen VLAN'lar: Tümü
   • Yönetim VLAN Kontrolü: Etkin

Senaryo 2: Tekrarlayıcıya Doğrudan Bağlanan Son Aygıt

Bu senaryoda, uç cihaz tekrarlayıcıya (Kablosuz Köprü modunda çalışan AP) doğrudan bağlanır.
Trafik, kablosuz bağlantı üzerinden köprülenir ve VLAN yapılandırmasını güvenlik duvarından anahtar ve AP'ler üzerinden doğru bir şekilde geçirmelidir.

Not: VLAN yapılandırmasına geçmeden önce, Smart Mesh ve Kablosuz Köprü özellik lerini etkinleştirin (kablosuz köprünün nasıl kurulacağına ilişkin daha fazla bilgi için bağlantıyabakın ).

Adım 1: Güvenlik Duvarında VLAN'ı Yapılandırın

1. Şuraya gidin:
   Site genelinde → Yapılandır → Güvenlik Duvarı → Bağlantı Noktası ve Arayüz
2. Ekle'yi tıklayın ve yapılandırın:
   • Ad: VLAN23
   • VLAN Kimliği: 23
   • Bölge: LAN
   • IPv4 Adresi: 192.168.23.1/24
3. DHCP Sunucusunu Etkinleştir:
   • Mod: DHCP Sunucusu
   • Başlangıç IP: 192.168.23.100
   • Havuz boyutu: gerektiği kadar
   • Varsayılan ağ geçidi: Arayüz IP

Adım 2: Anahtar Bağlantı Noktasını Yapılandırma (Trunk Yapılandırması)

1. Şuraya gidin:
   Site genelinde → Yapılandır → Anahtarlar → Anahtar bağlantı noktaları
2. AP'ye bağlı bağlantı noktasını seçin.
3. Yapılandırma:
   • Tür: Trunk
   • PVID: 23
   • İzin verilen VLAN'lar: Tümü
   • Yönetim VLAN Kontrolü: Etkin

Adım 3: Kök AP ve Tekrarlayıcı AP'de İzin Verilen VLAN'lar

1. Şuraya gidin:

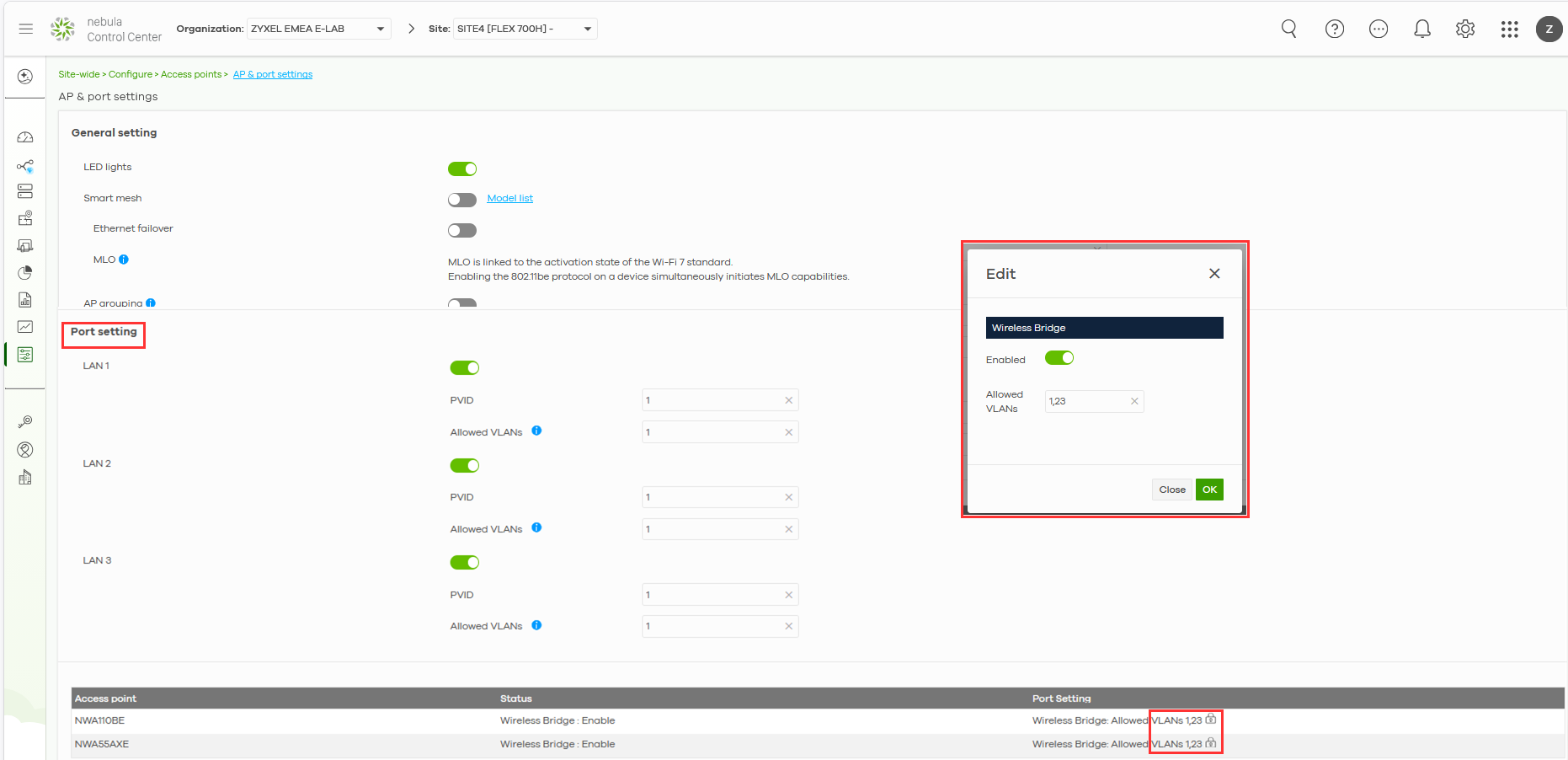

   Site genelinde → Yapılandır → Erişim noktaları → AP ve bağlantı noktası ayarları
2. Ayar:
   • İzin verilen VLAN'lar: Kök AP ve Tekrarlayıcı AP' de 1, 23

Adım 4: Tekrarlayıcı AP'yi yapılandırın (Yönetim VLAN'ı)

Not: Kalıcı bağlantı kesilmesini önlemek için önce tekrarlayıcı AP, ardından kök AP yapılandırılır. Tekrarlayıcıda Yönetim VLAN'ını değiştirdiğinizde, kök AP ile bağlantı geçici olarak kesilir. Bu beklenen bir durumdur. Kök AP'de ilgili VLAN ayarlarını uyguladıktan sonra, kablosuz köprü otomatik olarak geri yüklenir.

⏳Köprünün yeniden bağlanması yaklaşık 7 dakika sürebilir. Ayarları uyguladıktan sonra lütfen bekleyin.

1. Şuraya gidin:
   Site genelinde → Yapılandır → Erişim noktaları → AP ve bağlantı noktası ayarları

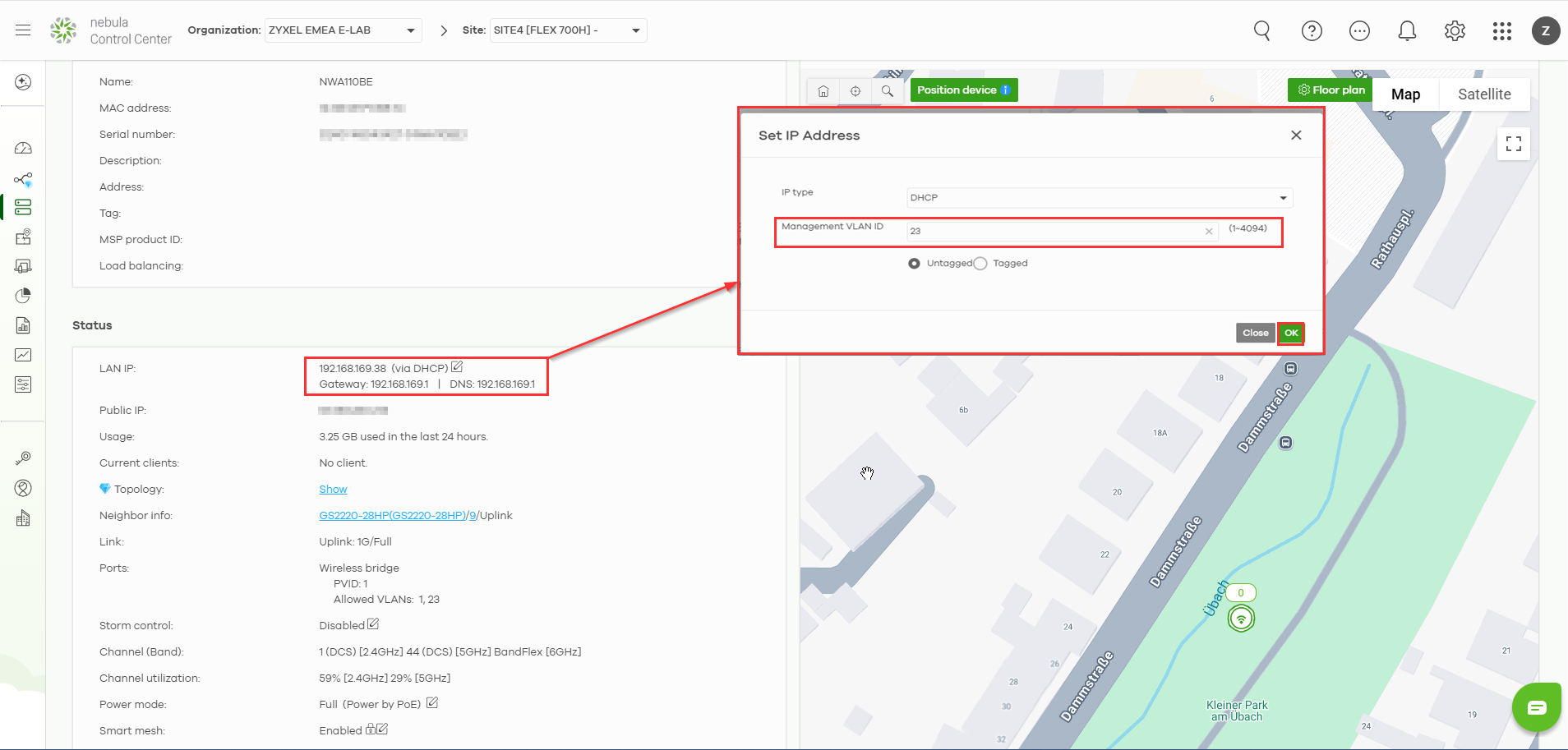

2. IP Adresini Ayarla bölümünde:
   1. IP Türü: DHCP

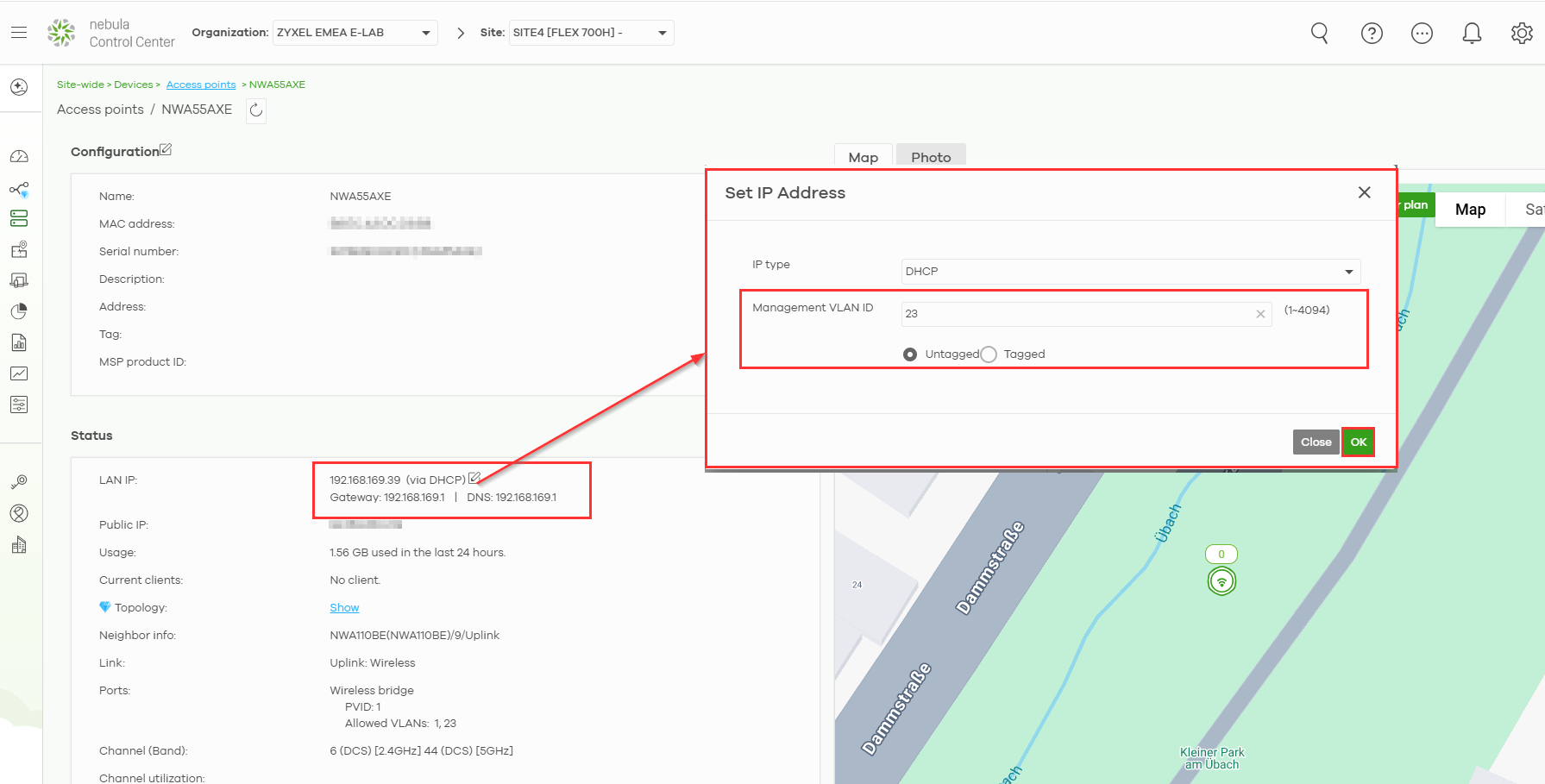

   2. Yönetim VLAN Kimliği: 23
   3. Mod: Etiketsiz

Adım 5: Kök AP'yi (Yönetim VLAN)yapılandırın

1. Tekrarlayıcı AP ayarlarını açın
2. IP Adresini Ayarla bölümünde:
   • IP Türü: DHCP
   • Yönetim VLAN Kimliği: 23
   • Mod: Etiketsiz

Beklenen Sonuç

• Tekrarlayıcı, Kablosuz Köprü modundaçalışır
• VLAN 23 şu şekilde doğru bir şekilde yayılır:
  • Güvenlik Duvarı → Anahtar → Kök AP → Tekrarlayıcı

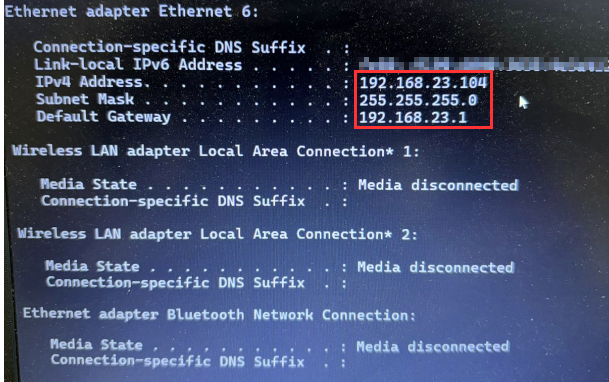

• Tekrarlayıcıya bağlı cihazlar, VLAN 23'ten IP adresleri alır ve tam ağ bağlantısına sahiptir
