Bu eğitim, Port'lerinizi Link Agregration yoluyla devralmanıza yardımcı olacaktır!
İlerleme Adımları
Bu öğretici, USG'nizin birden fazla fiziksel Port'sini bant genişliğiyle birleştiren bir 802.3ad LACP arabirimini nasıl yapılandıracağınızı ya da belirli bir VLAN'ı birden fazla USG Port'den birden fazla PRD_N_YYP1Y8P1: 258
1. 802.3ad (LACP Modu) yapılandırması
- IP adresini ve bir yönetici hesabının kimlik bilgilerini girerek üniteye giriş yapın (varsayılan olarak, kullanıcı adı “admin”, şifre “1234”)

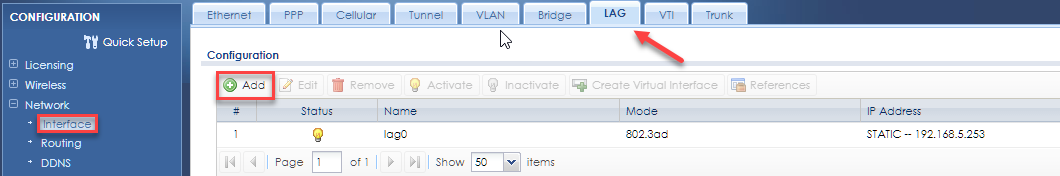

- Ağ> Arayüz> LAG'e gidin ve “ Yapılandırma ” altına yeni bir arayüz ekleyin.
- “ Arabirimi Etkinleştir ” onay kutusunu işaretleyin, “ Arayüz Türünü ” “ Dahili ” olarak ayarlayın, bir ad girin ve uygun güvenliği “ Bölge ” yi seçin
- “ LAG Yapılandırması ” na gidin, “ Mod ” u “ 802.3ad ” olarak değiştirin, “ Xmit Hash Politikası ” nı bir Katman 2 Switch bağlamak için “ katman 2 ” ye veya bir yönlendiriciye bağlanmak için “ katman2 + 3 ” e değiştirin veya Katman 3 Switch
- İstediğiniz " LACP oranını " hızlı (her saniye) veya yavaş (her 30 saniyede) seçin.
LAG’nizin bir üyesi olmak için istediğiniz Port’leri seçin.
Sonunda “ Tamam ” ı tıklatmadan önce LAG arayüzünüzün IP ve DHCP ayarlarını yapılandırmak için “ IP Adresi Ataması ” ve “ DHCP Ayarı ” na gidin
2. Balance-Alb modunun yapılandırılması
- IP adresini ve bir yönetici hesabının kimlik bilgilerini girerek üniteye giriş yapın (varsayılan olarak, kullanıcı adı “admin”, şifre “1234”)
- Ağ> Arayüz> LAG'e gidin ve “ Yapılandırma ” altına yeni bir arayüz ekleyin.
- “ Arabirimi Etkinleştir ” onay kutusunu işaretleyin, “ Arayüz Türünü ” “ Dahili ” olarak ayarlayın, bir ad girin ve uygun güvenliği “ Bölge ” yi seçin
- “ LAG Konfigürasyonu ” na gidin, “ Modu ” nu “ balance-alb ” olarak değiştirin
- LAG’nizin bir üyesi olmak için istediğiniz Port’leri seçin ve (isterseniz).
Sonunda “Tamam” ı tıklatmadan önce LAG arayüzünüzün IP ve DHCP ayarlarını yapılandırmak için “ IP Adresi Ataması ” ve “ DHCP Ayarı ” na gidin - VLAN'ı çoklu Switches boyunca birden fazla USG Ports kullanarak paylaşmak için, lütfen “ VLAN ” sekmesine tıklayın, istediğiniz VLAN'ı düzenleyin ve “ Base Port ” olarak LAG Arayüzünü seçin.
Lütfen dikkat : 802.3ad (LACP) yapılandırırken, Switch Port'leri eşleşen bir bağlantı topluluğunda olacak şekilde yapılandırmanız gerekir.
Yalnızca bir Switch, ancak birden çok Switch Ports kullanabilirsiniz.
Port hızı ve dubleks Switch ve USG Port'lerde aynı olmalıdır.
Link Aggregation'ı yapılandırırken dikkatli olun! Yanlış yapılandırma, ağınızı bozabilecek döngülere yol açabilir.
KB-00060
Orijinal versiyon
