VPN tünelinde SNAT nasıl kurulur

Senaryo:

Daha büyük ağlarda, VPN kullanırken, IP adresleme çakışmalarını önlemek için bir kaynak alt ağını maskelemek gerekebilir. Bu SNAT kurulumu olarak bilinir.
Bu eğitim size SNAT kurulumunu tamamlamak için bir USG cihazını nasıl yapılandıracağınızı gösterecektir!

Adım adım kılavuz:

Bu eğitimde, aynı alt ağ VPN tünelinin uzak sitesinde olduğunda yerel alt ağınızı nasıl "maskeleyeceğinizi" veya alt ağ çakışmasını nasıl önleyeceğinizi açıklıyoruz. Bu eğitim, IPsec ağ geçidinizi (IPsec Faz1) önceden kurmuş olmanızı gerektirir:

Videoya Geçin

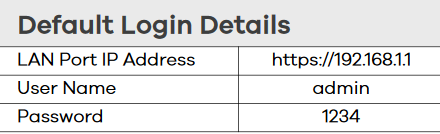

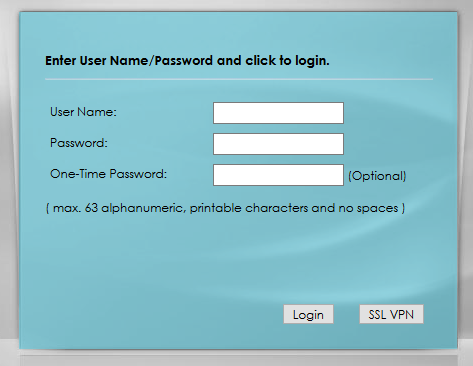

1. Bilgisayarınızı doğrudan LAN bağlantı noktalarından birine bağlayın ve admin/1234 varsayılan kimlik bilgilerini kullanarak varsayılan IP 192.168.1.1 ile web arayüzünde oturum açın

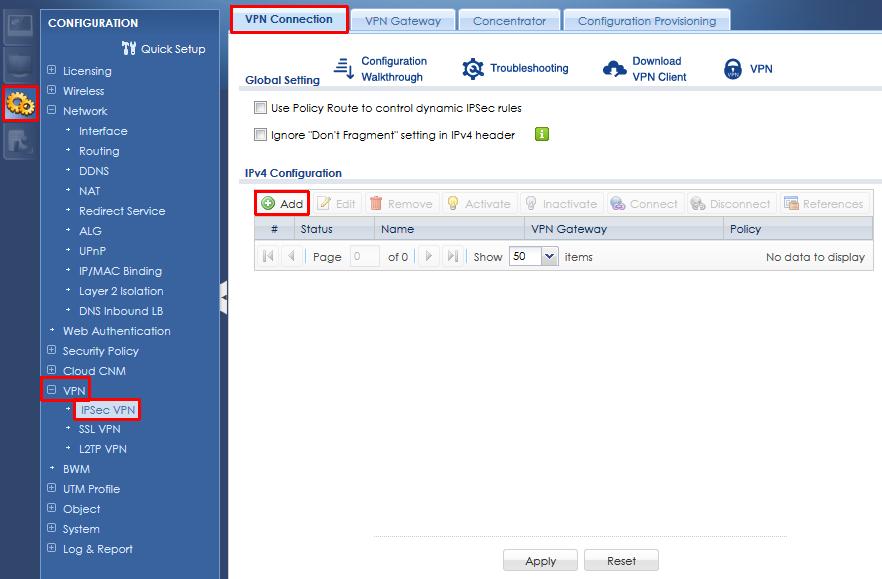

2. Yapılandırma > VPN > IPSec VPN > VPN Bağlantısı'na gidin ve "Ekle" düğmesini kullanarak yeni bir VPN Bağlantısı ekleyin

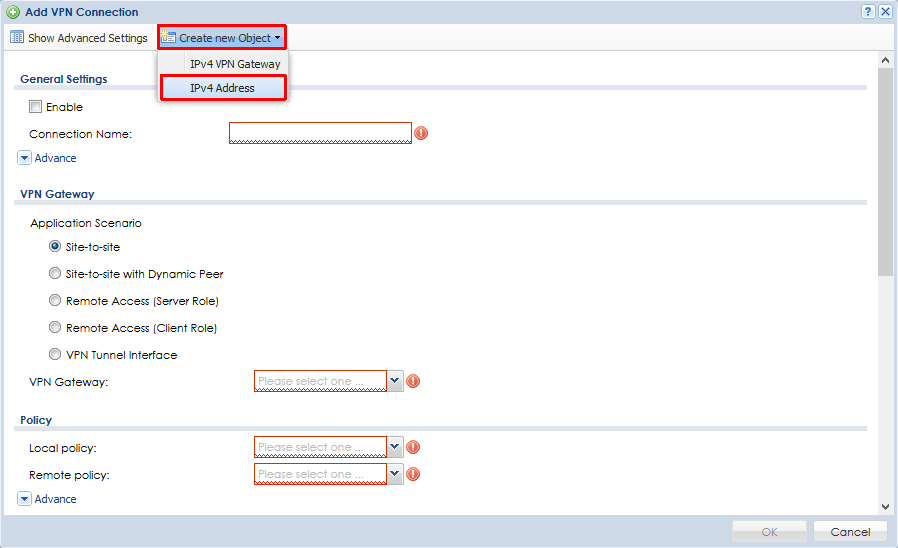

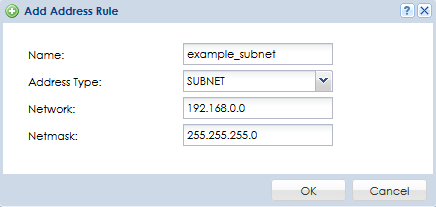

3. "IPv4 Adresi" türünde yeni bir nesne oluşturmak için "Yeni Nesne Oluştur" düğmesini kullanın

4. Yerel alt ağ nesnenizi ve uzak alt ağ nesnenizi oluşturun
Sizdeki veya uzak sitedeki herhangi bir alt ağ ile çakışmayan bir alt ağ seçmeye dikkat edin!

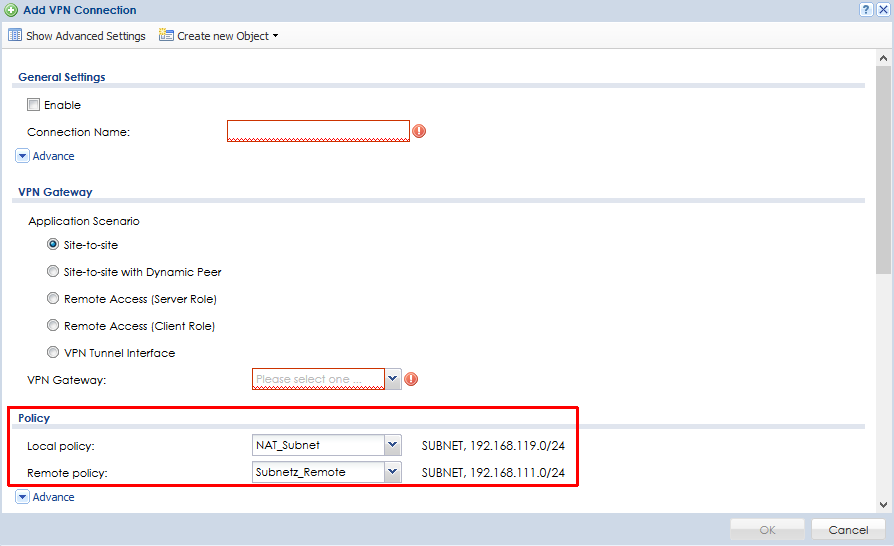

5. Oluşturulan her iki alt ağ nesnesi de VPN Bağlantısında "Yerel ilke" ve "Uzak ilke" olarak seçilmelidir

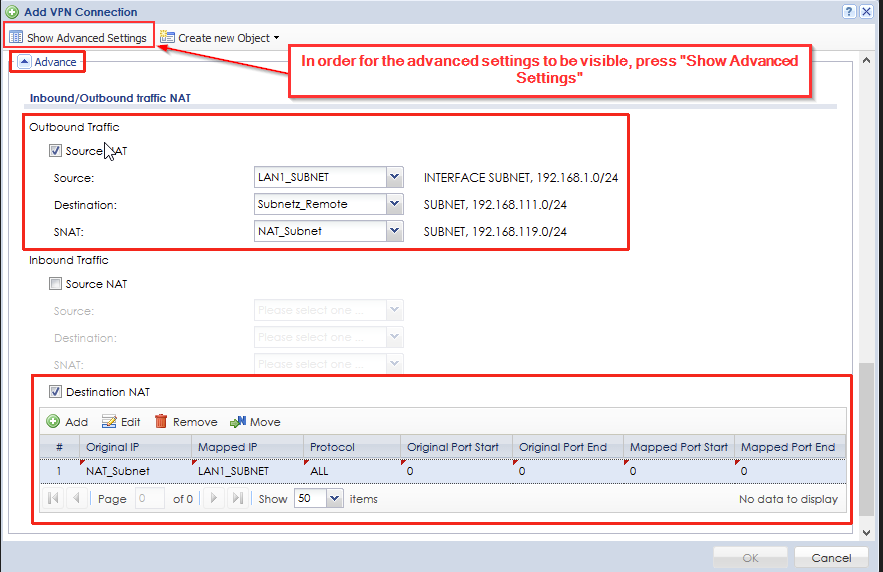

6. Sayfanın sonuna ilerleyin ve "Gelen/Giden trafik NAT" bölümünü yapılandırmak için "Gelişmiş" okunu açın (Gelişmiş ayarların görünür olması için "Gelişmiş Ayarları Göster" düğmesine basın). "Kaynak NAT" onay kutusunu işaretleyin, "Kaynak" olarak "gerçek" yerel alt ağınızı, "Hedef" olarak uzak alt ağınızı ve "SNAT" için "sahte" alt ağınızı seçin

Ayrıca "Hedef NAT" onay kutusunu işaretleyin, "Ekle "ye tıklayın ve "Orijinal IP" olarak "sahte" alt ağınızı, "Eşlenen IP" için yerel alt ağınızı seçin ve VPN bağlantısını oluşturmak için "Tamam "a tıklayın

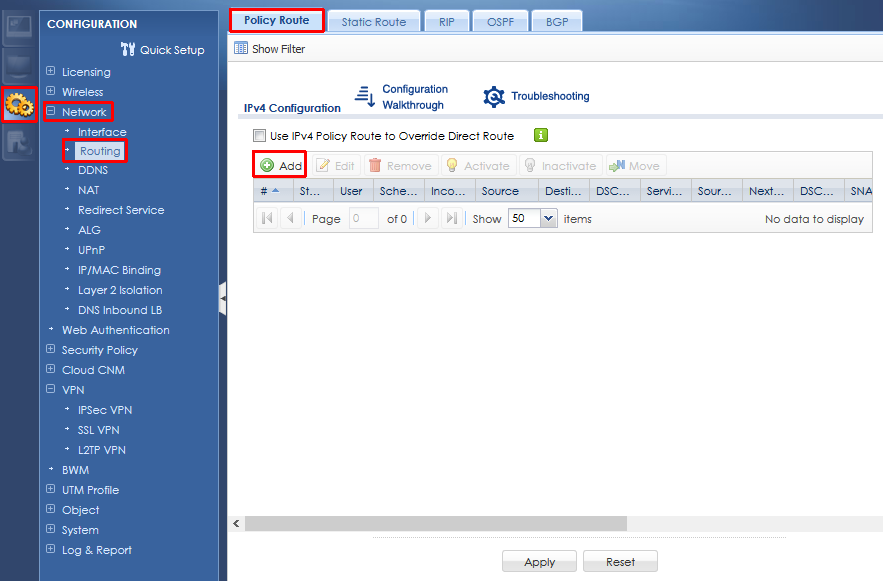

8. Yapılandırma > Ağ > Yönlendirme > İlke Rotası'na gidin ve "Ekle "ye tıklayın

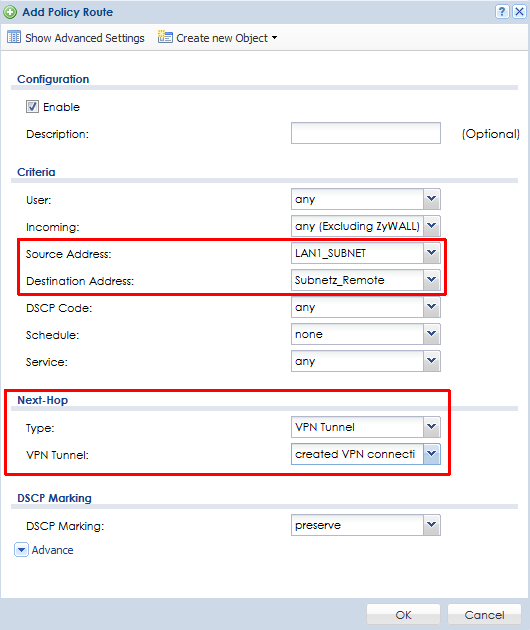

9. "Kaynak Adresi" olarak yerel alt ağınızı, "Hedef Adresi" olarak uzak alt ağı seçin, "Sonraki Atlama" altında "Türü" "VPN Tüneli" olarak seçin ve "Tamam "a tıklamadan önce "VPN Tüneli" için oluşturulan VPN bağlantısını seçin

Bu ayarlar uygulandıktan sonra, uzak site gerçek yerel alt ağınızı bilmeyecektir, çünkü "sahte" alt ağınızı kendi sitelerindeki uzak ilke olarak kullanmaktadırlar.

Ek olarak: Sizde ve uzak sitede aynı gerçek alt ağ olsaydı, alt ağ çakışmasından kaynaklanan yönlendirme sorunları artık önlenmiş olurdu.

Video:

KB-00026
