Ağ Anahtarı - Halka topolojisinde RSTP'yi (Rapid-Spanning-Tree-Protocol) yapılandırma

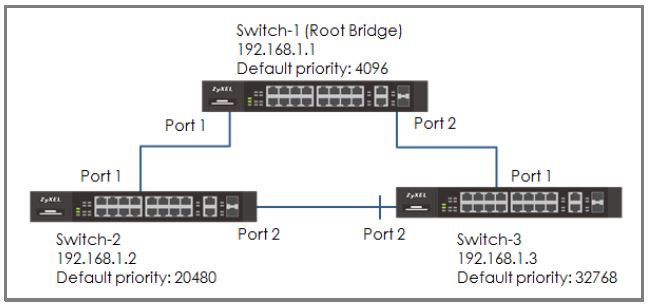

Bu örnek, yöneticilere ağ yedekliliğini uygulamak için halka topolojisinde RSTP'nin (Rapid Spanning Tree Protocol) nasıl kurulacağını gösterir.

RSTP'yi halka topolojisinde yapılandırma

1. RSTP'yi Halka Topolojisinde Yapılandırma

Not! RSTP kurulumunu tamamlamadan önce istenmeyen döngüleri önlemek için Switch-2 ve Switch-3 arasındaki bağlantının bağlı olmadığından emin olun.

1.1 Anahtar-1'in Kurulumu

Web GUI'sine girin ve şu adrese gidin

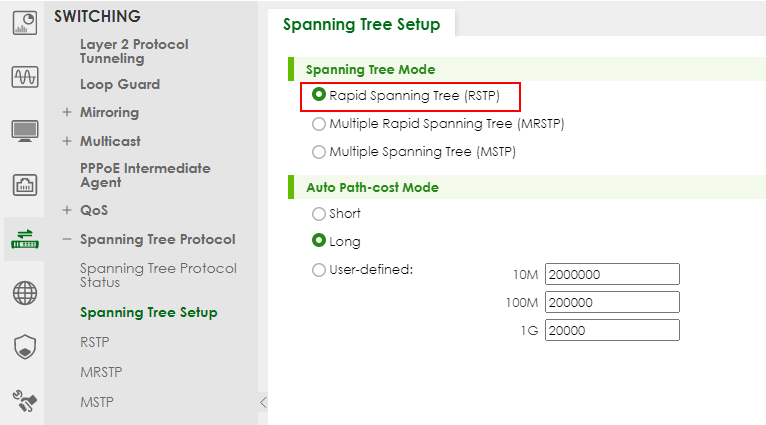

Spanning Tree yapılandırmasının Rapid Spanning Tree olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

3. Switch-1'i kurun: Web GUI'ye girin ve şu adrese gidin:

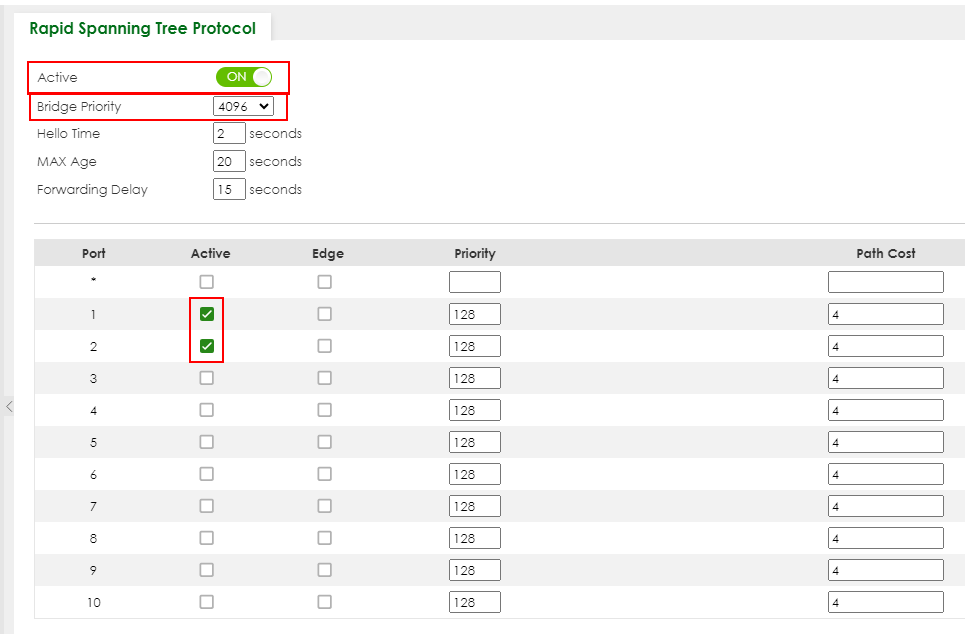

Ardından "Etkin" kutusunu işaretleyin. Köprü Önceliği = 4096 olarak ayarlayın. Aktif bağlantı noktası 1, 2. "Uygula" düğmesine tıklayın.

1.2 Anahtar-2'nin Kurulumu

1. Web GUI'ye girin ve şu adrese gidin:

Spanning Tree yapılandırmasının Rapid Spanning Tree olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

2. Şuraya giderek RSTP'yi kurun:

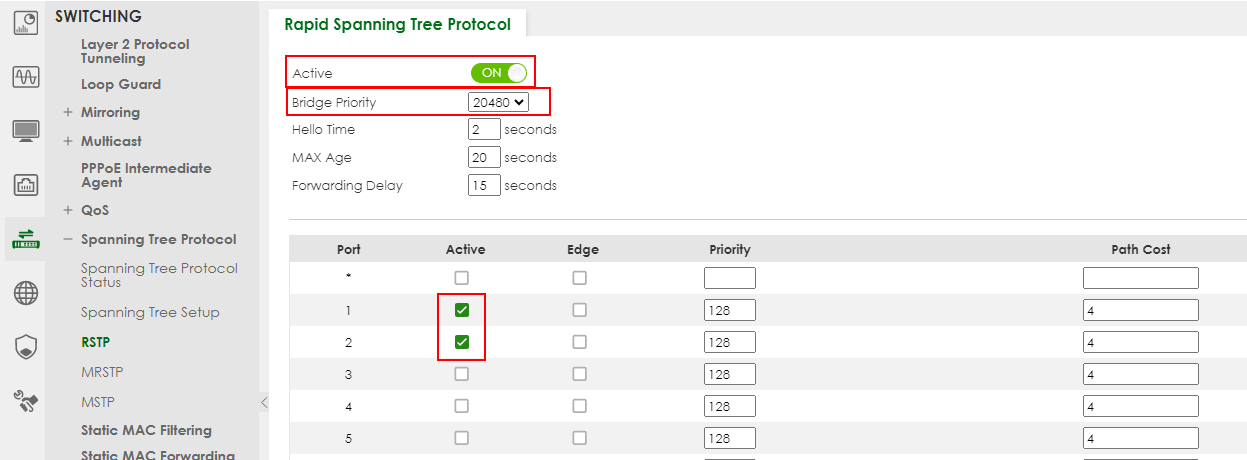

Ardından "Etkin" kutusunu işaretleyin. Köprü Önceliği = 20480 olarak ayarlayın. Aktif port 1, 2. "Uygula" düğmesine tıklayın.

1.3 Switch-3'ün Kurulumu

Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > Yapılandırma'ya gidin. Yayılan Ağaç Yapılandırmasının Hızlı Yayılan Ağaç olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

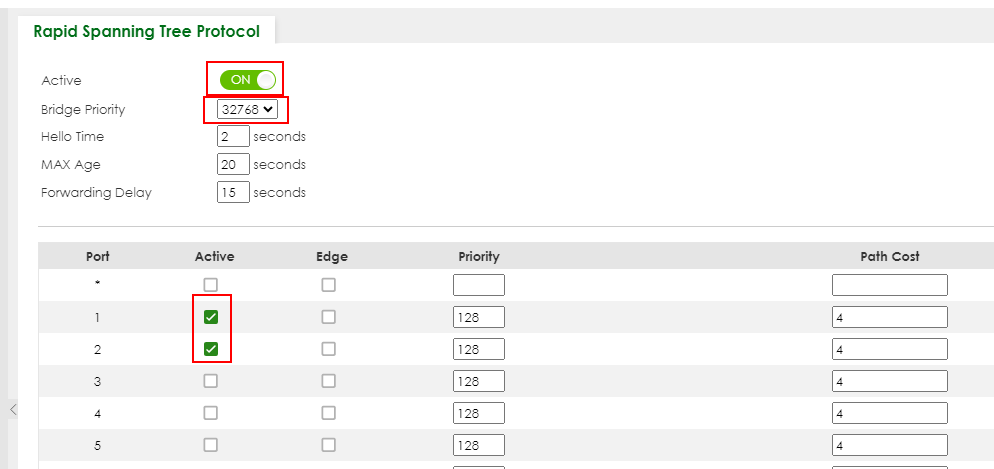

4. Switch-3'ü kurun: Web GUI'sine girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > RSTP'ye gidin. "Aktif" kutusunu işaretleyin. Köprü Önceliği = 32768 olarak ayarlayın. Aktif port 1, 2. "Uygula"ya tıklayın.

1. Son olarak, Switch-2 ve Switch-3 arasındaki bağlantıyı bağlayın.

1.4 Sonucu test edin

• Switch-1'in durumunu doğrulayın:

Git:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Kök Köprü Kimliği ve Bizim Köprü Kimliğimiz aynı olmalıdır. Bu, Switch-1'in Kök Köprü olduğu anlamına gelir. Hem port 1 hem de 2 FORWARDING durumunda olmalıdır, her ikisinin de Port Rolleri Atanmış Portlardır.

* Eski GUI

Switch-2'nin durumunu doğrulayın

Git:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

ve Switch-2'nin port durumunu kontrol edin. Port 1, FORWARDING durumunda Root Port olmalıdır, port 2 ise yine FORWARDING durumunda bir Designated Port olmalıdır.


* Eski GUI

Switch-3'ün durumunu doğrulayın

Menü > Gelişmiş Uygulama > Yayılan Ağaç 'a gidin ve Switch-3'ün port durumunu kontrol edin. Port 1, FORWARDING durumunda Root Port olmalıdır, Port 2 ise DISCARDING durumunda bir Alternatif Porttur.

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) RSTP'yi Halka Topolojisinde Yapılandırma (Eski GUI)

1. RSTP kurulumunu tamamlamadan önce istenmeyen döngüleri önlemek için Switch-2 ve Switch-3 arasındaki bağlantının bağlı olmadığından emin olun.

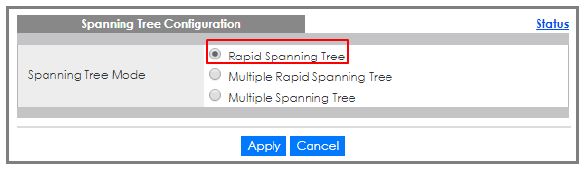

2. Switch-1'i kurun: Web GUI'sine girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > Yapılandırma'ya gidin. Spanning Tree yapılandırmasının Rapid Spanning Tree olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

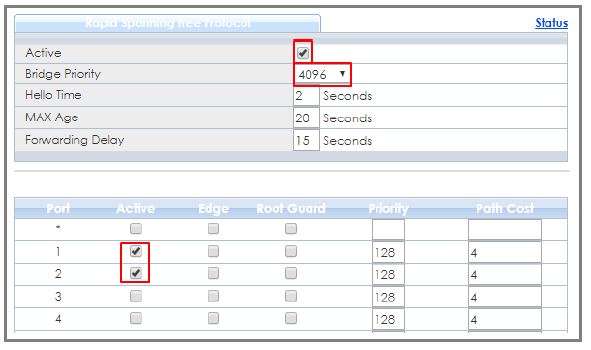

3. Switch-1'i kurun: Web GUI'sine girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > RSTP'ye gidin. "Aktif" kutusunu işaretleyin. Köprü Önceliği = 4096 olarak ayarlayın. Aktif port 1, 2. "Uygula"ya tıklayın.

4. Switch-2'yi kurun: Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > Yapılandırma'ya gidin. Spanning Tree yapılandırmasının Rapid Spanning Tree olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

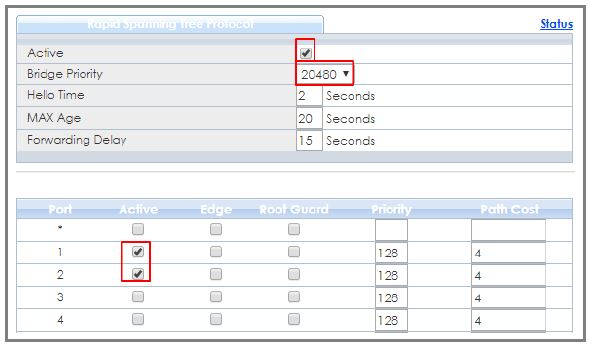

5. Switch-2'yi kurun: Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > RSTP'ye gidin. "Aktif" kutusunu işaretleyin. Köprü Önceliği = 20480 olarak ayarlayın. Aktif port 1, 2. "Uygula"ya tıklayın.

6. Switch-3'ü kurun: Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > Yapılandırma'ya gidin. Spanning Tree Yapılandırmasının Rapid Spanning Tree olup olmadığını kontrol edin. Değilse, seçin ve "Uygula"ya tıklayın.

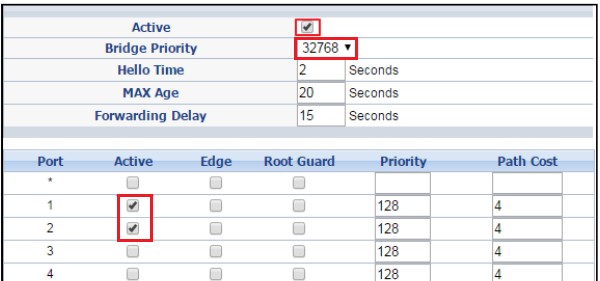

7. Switch-3'ü kurun: Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü > RSTP'ye gidin. "Aktif" kutusunu işaretleyin. Köprü Önceliği = 32768 olarak ayarlayın. Aktif port 1, 2. "Uygula"ya tıklayın.

8. Son olarak, Switch-2 ve Switch-3 arasındaki bağlantıyı bağlayın.

2. Sonucu test edin

• Switch-1'in durumunu doğrulayın: Menü > Gelişmiş Uygulama > Yayılan Ağaç Protokolü'ne gidin. Kök Köprü Kimliği ve Bizim Köprü Kimliğimiz aynı olmalıdır. Bu, Switch-1'in Kök Köprü olduğu anlamına gelir. Port 1 ve 2'nin her ikisi de FORWARDING durumunda olmalıdır, her ikisinin de Port Rolleri Atanmış Portlardır.

• Switch-2'nin durumunu doğrulayın: Menü > Gelişmiş Uygulama > Yayılan Ağaç 'a gidin ve Switch-2'nin bağlantı noktası durumunu kontrol edin. Port 1 FORWARDING durumunda Root Port olmalıdır, port 2 ise yine FORWARDING durumunda Atanmış Port olmalıdır.




• Switch-3'ün durumunu doğrulayın: Menü > Gelişmiş Uygulama > Yayılan Ağaç 'a gidin ve Switch-3'ün bağlantı noktası durumunu kontrol edin. Port 1 FORWARDING durumunda Kök Port olmalıdır, Port 2 ise DISCARDING durumunda bir Alternatif Port olmalıdır.



3. Neyin yanlış gidebileceği

• Kök Köprünüz beklediğiniz cihaz değilse:

1. Bu cihazın Yayılan Ağaç önceliğini azaltın.
2. Diğer aygıtların Yayılan Ağaç önceliğini artırın.

• EN DÜŞÜK köprü önceliğine sahip anahtar Kök Köprü olacaktır. Öncelik aynıysa, EN DÜŞÜK MAC adresine sahip anahtar Kök Köprü olacaktır.
• Anahtarların yönetimine erişmek mümkün değilse ve anahtarın bağlantı noktası LED'leri sürekli yanıp sönüyorsa, halkayı kırmak için herhangi bir yedek bağlantıyı kaldırarak veya bağlantısını keserek yönetim erişimini kurtarabilirsiniz.
  Bu durum genellikle Spanning Tree cihazlarda yapılandırılmadan önce veya Spanning Tree yanlış yapılandırılmışsa meydana gelir.
