Anahtarlama - Bant Genişliği Kontrolünü Yapılandırma [Hız Sınırı]

Bu örnek, yöneticilere trafik oranlarını yönetmek için bant genişliği kontrolünün nasıl yapılandırılacağını gösterir.
Gelen trafiği, giden trafiği ya da her ikisini birden sınırlayabiliriz.

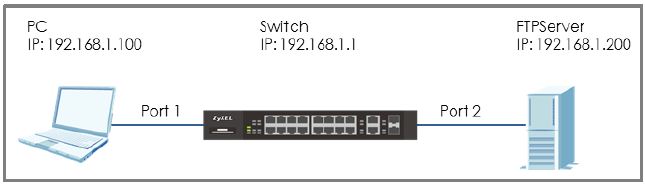

Bu örnekte iki bilgisayar kullanıyoruz: FTP İstemcisi (PC) ve FTP Sunucusu (FTPServer).
PC ya dosya yükleyecek ya da FTP Sunucusundan dosya indirecektir.

Trafik hızını sınırlamak için bant genişliği kontrolünü yapılandırın

Not:
Tüm ağ IP adresleri ve alt ağ maskeleri bu makalede örnek olarak kullanılmıştır. Lütfen bunları gerçek ağ IP adresleriniz ve alt ağ maskelerinizle değiştirin. Bu örnek, ürün yazılımı v4.50 üzerinde bir XGS4600-32 kullanılarak test edilmiştir.

1) Bant Genişliği Kontrolünü Yapılandırma

1. Web GUI'sine girin ve şu adrese gidin

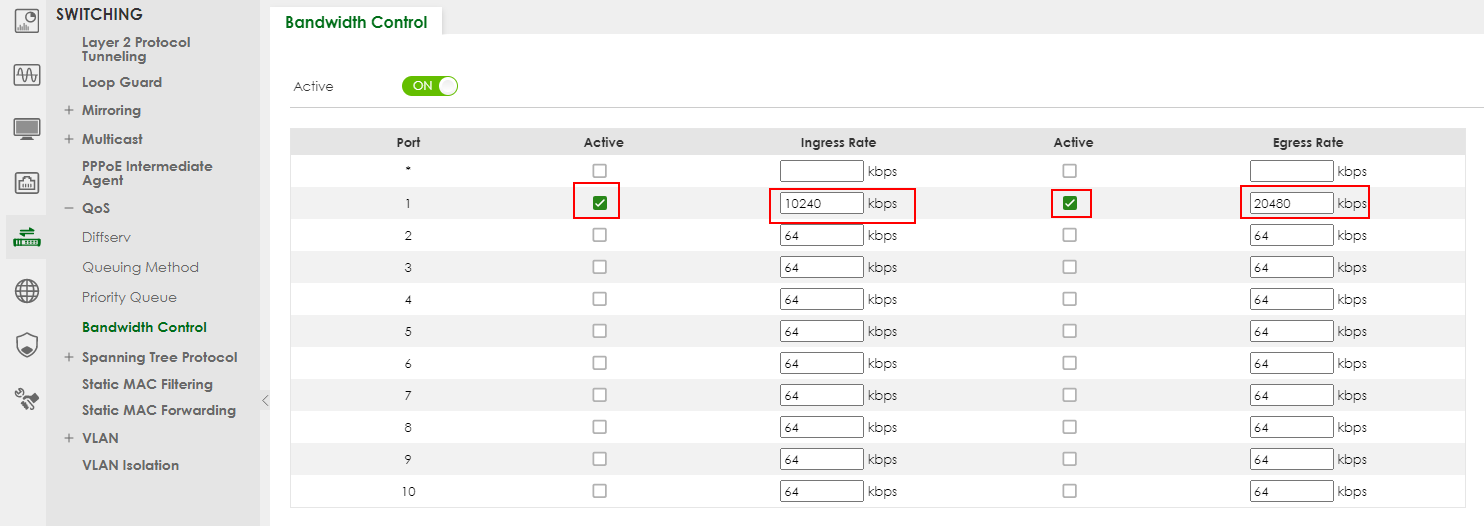

2. "Etkin" kutusunu işaretleyin. Giriş Hızı(yükleme sınırı) = 10240 kbps ve Çıkış Hızı (indirme sınırı) = 20480 kbps olarak oranları girin.

Bağlantı noktası "Etkin" kutularını da işaretlemeyi unutmayın. Sonunda "Uygula"ya tıklayın.

3. Yapılandırmayı Kaydet

Sonucu Test Edin

1. FTP Sunucusuna bir dosya yüklemek için bilgisayarı kullanın. Aktarım hızı aşağı yukarı 1,25 MB/s (10240 Kbit/s) olmalıdır.



2. FTP Sunucusundan bir dosya indirmek için bilgisayarı kullanın. Aktarım hızı aşağı yukarı 2,5 MB/s (20480 Kbit/s) olmalıdır.


Eğer sorun yaşıyorsanız

Hem Switch hem de PC'de Akış Kontrolünü açın

Yaşadığımız bilinen bir sorun, bazı cihazlarda TCP veriminin dengesiz ve güvenilmez olabilmesidir. Bunun nedeni, bazı cihazlarda (örneğin daha az verimli ağ kartlarına sahip Windows bilgisayarlar) giriş Bant Genişliği yönetiminin (BWM) bant genişliği kontrolü (hız sınırlaması) yapılandırılırken kötü performans göstermesi ve beklenmedik bir sonuca neden olabilmesidir. Bant genişliği yönetimi uygulandığında, akış kontrolünü açmak giriş verimini artırır çünkü ileten bilgisayarlar pencere boyutunu aşmayacak ve paket kaybına neden olmayacaktır.

Akış kontrolü, alıcı portun (anahtardaki) tampon belleği dolduğunda gönderen porta duraklama sinyalleri göndererek çalışır, bu da trafiği alıcı portun bant genişliği kontrol ayarlarına uyacak şekilde düzenler. Akış kontrolünün etkili olabilmesi için her iki tarafta da etkinleştirilmiş olması gerekir. Bununla birlikte, iyi olan şey, PC'lerdeki çoğu ağ kartının varsayılan olarak akış kontrolünü etkinleştirmiş olması gerektiğidir, bu nedenle yalnızca anahtar bağlantı noktalarında akış kontrolünü etkinleştirerek tatmin edici sonuçlar elde edebilirsiniz.

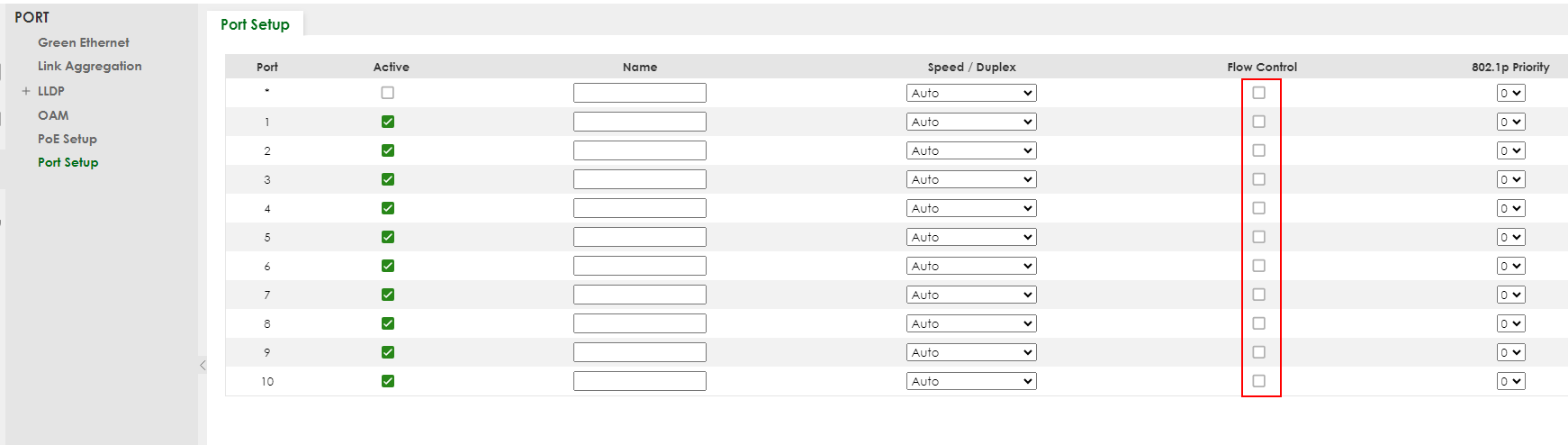

Şuraya giderek Akış Kontrolünü yapılandırın:

2) Eski GUI üzerinde Bant Genişliği Kontrolünü Yapılandırma

1. Web GUI'sine girin ve şu adrese gidin

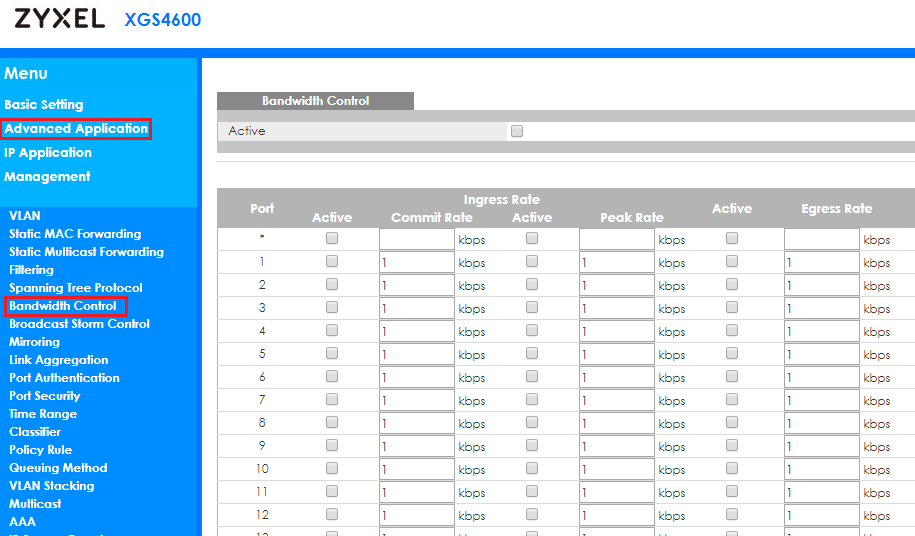

Menu > Advanced Application > Bandwidth Control

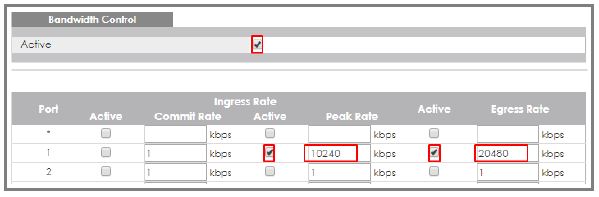

2. "Etkin" kutusunu işaretleyin. Giriş Hızı(yükleme sınırı) = 10240 kbps ve Çıkış Hızı (indirme sınırı) = 20480 kbps olarak oranları girin.

Bağlantı noktası "Etkin" kutularını da işaretlemeyi unutmayın. Sonunda "Uygula"ya tıklayın.

Sonucu Test Edin

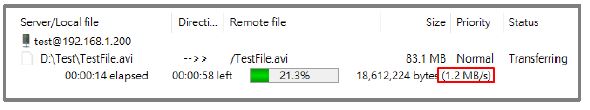

1. FTP Sunucusuna bir dosya yüklemek için bilgisayarı kullanın. Aktarım hızı aşağı yukarı 1,25 MB/s (10240 Kbit/s) olmalıdır.

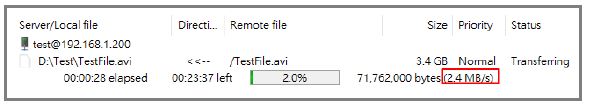

2. FTP Sunucusundan bir dosya indirmek için bilgisayarı kullanın. Aktarım hızı aşağı yukarı 2,5 MB/s (20480 Kbit/s) olmalıdır.


Eğer sorun yaşıyorsanız

Hem Switch hem de PC'de Akış Kontrolünü açın

Yaşadığımız bilinen bir sorun, bazı cihazlarda TCP veriminin dengesiz ve güvenilmez olabilmesidir. Bunun nedeni, bazı cihazlarda (örneğin daha az verimli ağ kartlarına sahip Windows bilgisayarlar) giriş Bant Genişliği yönetiminin (BWM) bant genişliği kontrolü (hız sınırlaması) yapılandırılırken kötü performans göstermesi ve beklenmedik bir sonuca neden olabilmesidir. Bant genişliği yönetimi uygulandığında, akış kontrolünü açmak giriş verimini artırır çünkü ileten bilgisayarlar pencere boyutunu aşmayacak ve paket kaybına neden olmayacaktır.

Akış kontrolü, alıcı portun (anahtardaki) tampon belleği dolduğunda gönderen porta duraklama sinyalleri göndererek çalışır, bu da trafiği alıcı portun bant genişliği kontrol ayarlarına uyacak şekilde düzenler. Akış kontrolünün etkili olabilmesi için her iki tarafta da etkinleştirilmiş olması gerekir. Bununla birlikte, iyi olan şey, PC'lerdeki çoğu ağ kartının varsayılan olarak akış kontrolünü etkinleştirmiş olması gerektiğidir, bu nedenle yalnızca anahtar bağlantı noktalarında akış kontrolünü etkinleştirerek tatmin edici sonuçlar elde edebilirsiniz.

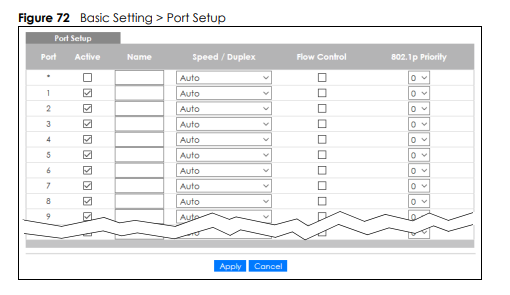

"Temel Ayar -> Port Ayarı "na giderek Akış Kontrolünü yapılandırın:
