Bu makale switch cihazınızda yığınlamanın nasıl yapılandırılacağını gösterir. switch'ü birlikte istiflemek, sunucularınız ve diğer ekipmanlarınız için ağınızda yedekliliğe ulaşabilir. Bu aynı zamanda yedek ve ana switch'ün yanı sıra switch'leriniz için bağlantı toplamanın nasıl yapılandırılacağını da gösterir. Hem yeni GUI hem de eski GUI dahil.

Switch İstiflemeye Giriş

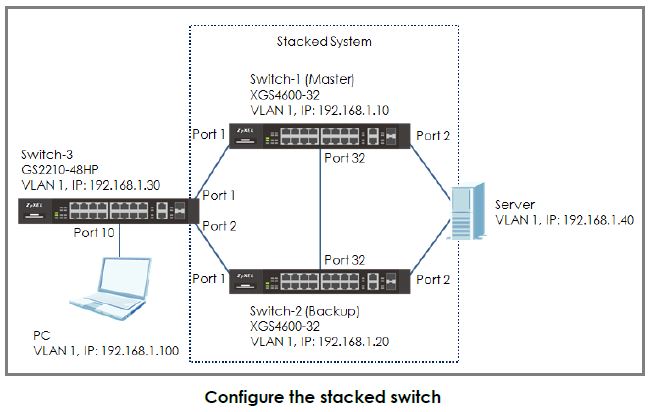

Örnek, yöneticilere yüksek sunucu kullanılabilirliği sağlamak için yığılmış bir switch'ün nasıl yapılandırılacağını gösterir. Bu örnekte, Switch-1 ve Switch-2'yi tek bir mantıksal switch olarak istifliyoruz. switch'ü birlikte istifleyerek, bir switch çevrimdışı olsa bile istemciler sunucuya ulaşabilir. Bu, sunucular için yüksek kullanılabilirlik sağlar. Bu örnek, yayın fırtınalarının neden olduğu ağ kesintilerini önlemek için yöneticilere switches'i yapılandırmadan önce tüm bağlantıları kesmelerini söyler.

Switch 1 & 2 için Yığınlamayı Yapılandırma

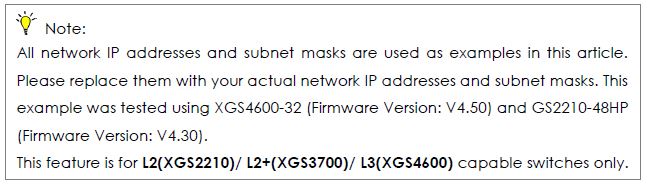

Not: Tüm ağ IP adresleri ve alt ağ maskeleri bu makalede örnek olarak kullanılmıştır. Lütfen bunları gerçek ağ IP adresleriniz ve alt ağ maskelerinizle değiştirin. Bu örnek XGS3800-28 (Ürün Yazılımı Sürümü: V4.80) ve GS2220-50HP (Ürün Yazılımı Sürümü: V4.80) kullanılarak test edilmiştir.

Switch-1kurulumu

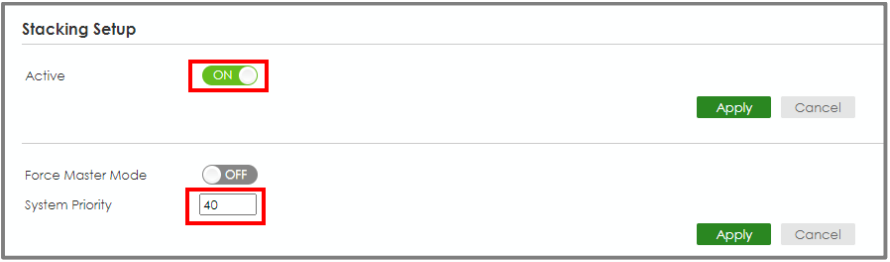

Web GUI'sine girin ve Menü > Sistem > İstifleme > İstifleme Kurulumu'na gidin. Sistem önceliğini girin (sayı ne kadar yüksekse, master olma önceliği o kadar yüksektir) ve "Uygula "ya tıklayın. Aktif ayarını etkinleştirin ve "Uygula "ya tıklayın.

Switch-1 yeniden başlatılacaktır.

Switch-2'yi ayarlayın

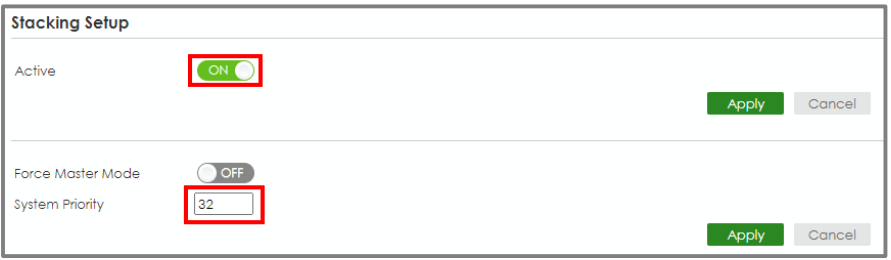

Web GUI'sine girin ve Menü > Sistem > İstifleme > İstifleme Kurulumu'na gidin. Sistem önceliğini girin (sayı ne kadar yüksekse, master olma önceliği o kadar yüksektir) ve "Uygula "ya tıklayın. Aktif ayarını etkinleştirin ve "Uygula "ya tıklayın.

Switch-2 yeniden başlatılacaktır.

Switch-1 ve Switch-2'yi 10-Gigabit alıcı-verici kullanarak 28 numaralı bağlantı noktasına bağlayın.

Switch-1 ve Switch-2, yığılmış bir switch haline gelir.

switch'lerin ön panelindeki Yığın Kimliği LED'i "1" ve "2" göstermelidir.
Not: Bu örnekte, Switch-1'in önceliğini Switch-2'den daha yüksek olarak ayarladık. Bu nedenle, Switch-1 Master olacaktır.

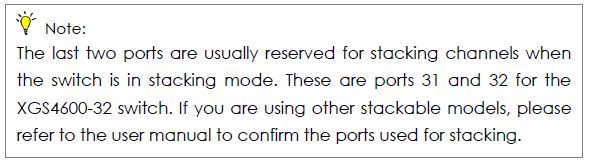

Not: switch istifleme modundayken son dört port genellikle istifleme kanalları için ayrılmıştır. Bunlar XS3800-28 switch için 25, 26, 27 ve 28 numaralı bağlantı noktalarıdır. Diğer istiflenebilir modelleri kullanıyorsanız, istifleme için kullanılan bağlantı noktalarını onaylamak için lütfen kullanım kılavuzuna bakın.

Yapılandırmayı kaydetmeyi unutmayın.

Yığınlanmış switch üzerinde Bağlantı Toplamayı Yapılandırma

Yığın switch'e Bağlanın ve Link Aggregation'ı Yapılandırın

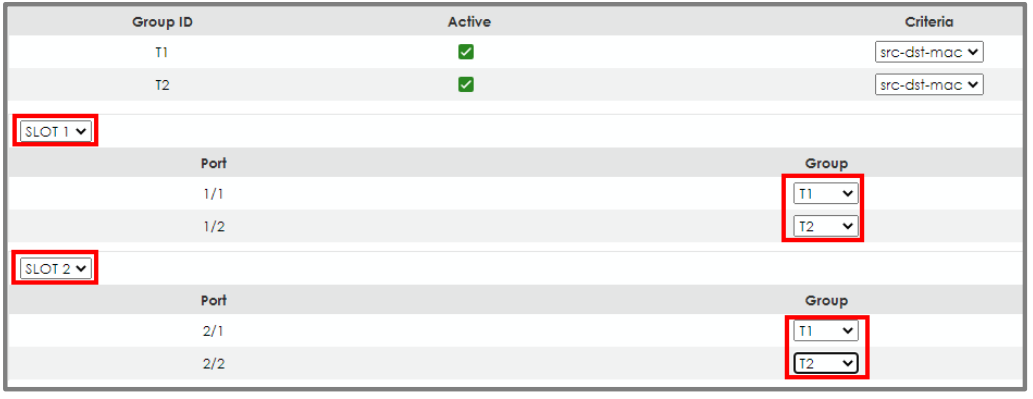

Web GUI'ye girin ve Menü > Port > Link Aggregation > Link Aggregation Ayarı'na gidin. Aktif T1 ve T2. SLOT 1'i seçin ve bağlantı noktası 1/1 ve 1/2'nin Grubunu sırasıyla T1 ve T2 olarak ayarlayın.

"Uygula "ya tıklayın.

SLOT 2'yi seçin ve bağlantı noktası 2/1 ve 2/2'nin Grubunu sırasıyla T1 ve T2 olarak ayarlayın. "Uygula "ya tıklayın.

Kontrol Protokolünü Ayarlayın

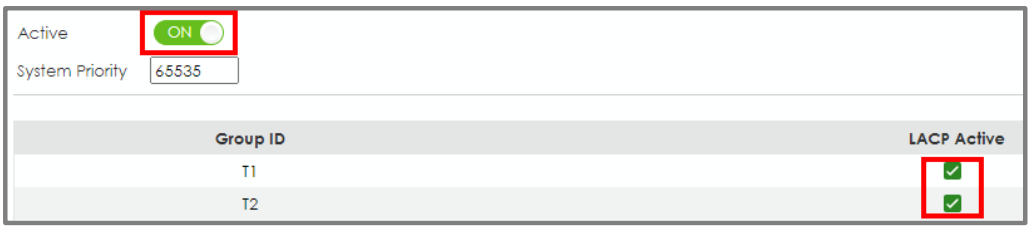

Menü > Bağlantı Noktası > Link Aggregation > Link Aggregation Control Protocol seçeneklerine girin. T1 ve T2 için olduğu gibi "Etkin" kutusunu işaretleyin.

Switch-3 üzerinde Link Aggregation'ı Yapılandırma

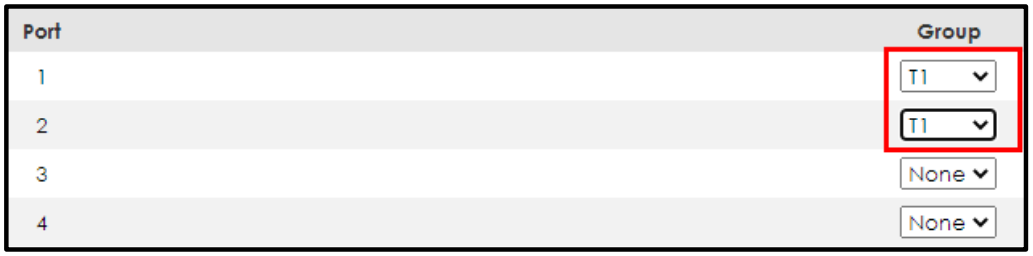

1 Menü > Bağlantı noktası > Link Aggregation > Link Aggregation ayarı seçeneklerine girin. (V4.70 ürün yazılımı kullanıyorsanız, lütfen Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı seçeneklerine gidin). T1 için Aktif kutusunu işaretleyin ve port 1 ve 2'yi Grup T1 olarak seçin.

"Uygula "ya tıklayın.

3 Menü > Bağlantı Noktası > Link Aggregation > Link Aggregation Control Protocol seçeneklerine girin. (V4.70 ürün yazılımı kullanıyorsanız, lütfen Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı >LACP'ye gidin)

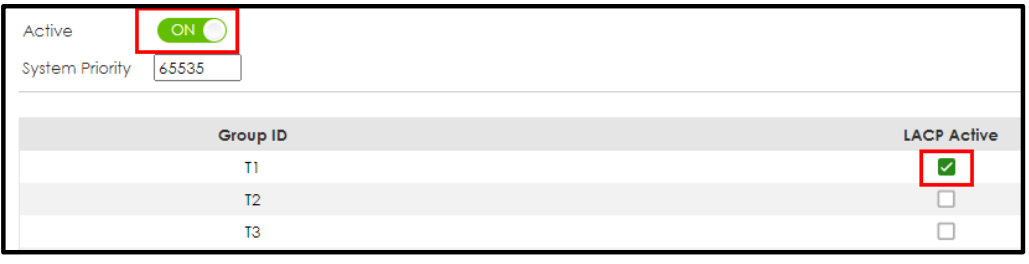

T1 için olduğu gibi "Aktif" kutusunu da işaretleyin.

Sonucu Test Edin

1 Sunucunun iki NIC'si arasında Link Aggegation'ı yapılandırın ve bu portları yığın switch'ün 1/2 ve 2/2 portlarına bağlayın.

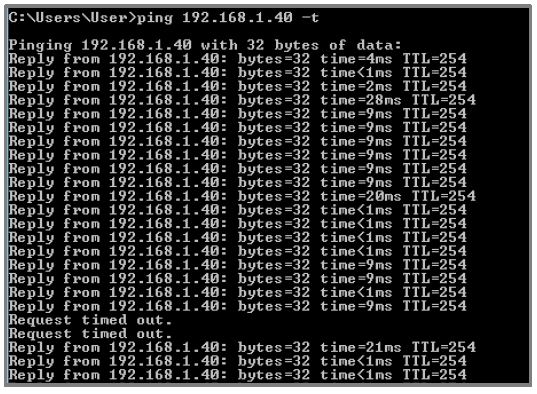

2 Sunucuya ping atmak için bilgisayarı kullanın (192.168.1.40). Birkaç kez ping attıktan sonra Switch-1'i kapatmayı deneyin (Master down). Ping birkaç kez "zaman aşımına uğradı" gösterecek ve ardından Switch-2 (Yedek) yeni Master olduğunda ping tekrar başarılı olacaktır.

Neler Yanlış Gidebilir

1. İstifleme portları genellikle switch'ün son 2 portudur. İki switch'ü istifleme olmayan bir bağlantı noktası kullanarak bağlarsanız, iki switch'ün bir istifleme sistemi oluşturmayacağını göreceksiniz.
2. Testi yapmadan önce yapılandırmayı kaydetmeyi unutmayın. Konfigürasyonu kaydetmeyi unutursanız, yeniden başlattıktan sonra tüm konfigürasyonlar kaybolacaktır. Bu nedenle, Link Aggregation kaybolacaktır.

Eski Web GUI kullanarak İstiflemeyi Yapılandırma

Switch-1 ve Switch-2'yi İstifleme için Yapılandırma

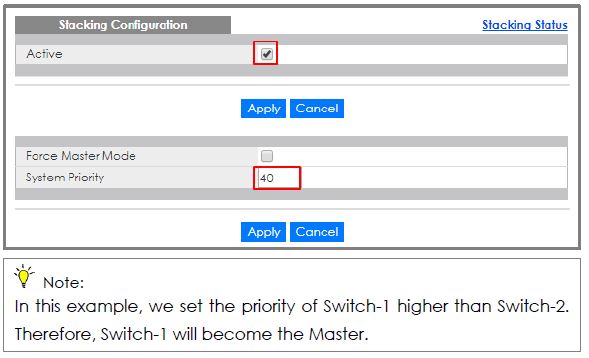

1. Switch-1'i ayarlayın: Web GUI'ye girin ve Menü > Temel Ayar > İstifleme > Yapılandırma'ya gidin. Sistem önceliğini girin (sayı ne kadar yüksekse, master olma önceliği o kadar yüksektir) ve "Uygula "ya tıklayın. "Etkin" seçeneğini işaretleyin ve "Uygula "ya tıklayın. Switch-1 yeniden başlatılacaktır.

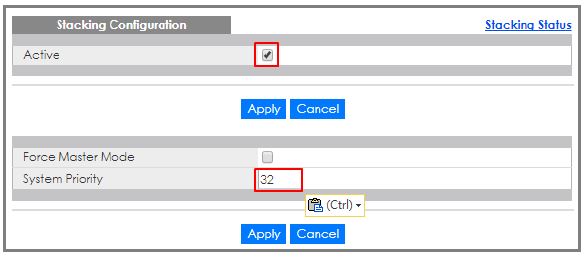

2. Switch-2'yi kurun: Web GUI'ye girin ve Menü > Temel Ayar > İstifleme > Yapılandırma'ya gidin. Sistem önceliğini girin (sayı ne kadar yüksekse, master olma önceliği o kadar yüksektir) ve "Uygula "ya tıklayın. "Etkin" seçeneğini işaretleyin ve "Uygula "ya tıklayın. Switch-2 yeniden başlatılacaktır.



3. Switch-1 ve Switch-2'yi 10-Gigabit alıcı-verici kullanarak 32 numaralı bağlantı noktasında birbirine bağlayın



4. Switch-1 ve Switch-2 bir yığın haline gelir switches'in ön panelindeki Yığın Kimliği LED'i "1" ve "2" göstermelidir.

5. Yapılandırmayı kaydetmeyi unutmayın

Yığınlanmış switch üzerinde Bağlantı Toplamayı Yapılandırma

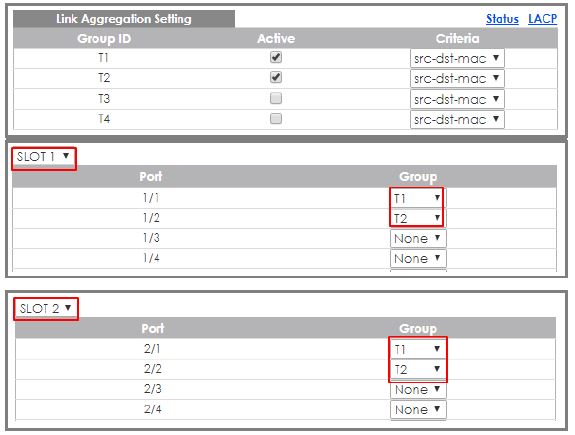

1. Yığın switch'e bağlanın. Web GUI'ye girin ve Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı'na gidin. T1'i etkinleştirin ve SLOT 1'i seçin ve bağlantı noktası 1/1 ve 1/2'nin Grubunu sırasıyla T1 ve T2 olarak ayarlayın. "Uygula" düğmesine tıklayın. SLOT 2'yi seçin ve port 2/1 ve 2/2'nin Grubunu sırasıyla T1 ve T2 olarak ayarlayın. "Uygula "ya tıklayın.

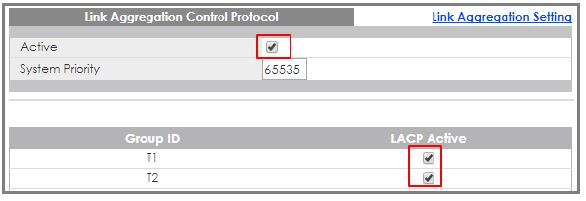

2. Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı >LACP'ye gidin. T1 ve T2 için olduğu gibi "Aktif" kutusunu da işaretleyin.



Switch-3 üzerinde Link Aggregation'ı Yapılandırma

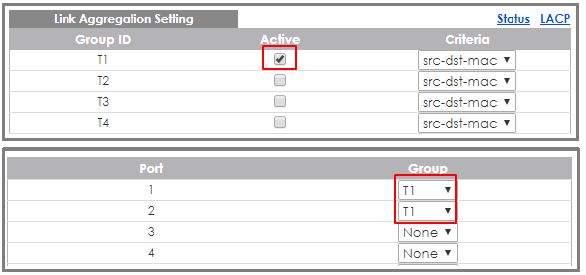

1. Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı'na gidin. T1 için Aktif kutusunu işaretleyin ve port 1 ve 2'yi Grup olarak seçin "Uygula "ya tıklayın.

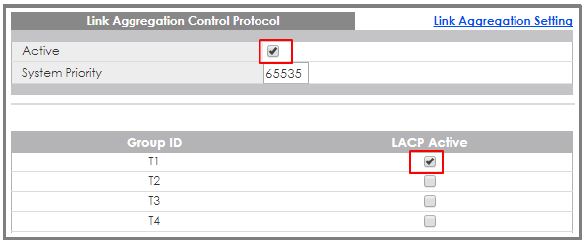

2. Menü > Gelişmiş Uygulama > Link Aggregation > Link Aggregation Ayarı >LACP'ye gidin. "Aktif" kutusunu işaretleyin ve "Uygula "ya tıklayın.



Sonucu Test Edin

1. Sunucunun iki NIC'si arasında Link Aggegation'ı yapılandırın ve bu bağlantı noktalarını yığın switch'ün 1/2 ve 2/2 bağlantı noktalarına bağlayın.

2. Sunucuya ping atmak için bilgisayarı kullanın (192.168.1.40). Birkaç kez ping attıktan sonra Switch-1'i kapatmayı deneyin (Master down). Ping birkaç kez "zaman aşımına uğradı" gösterecek ve ardından Switch-2 (Yedek) yeni Master olduğunda ping tekrar başarılı olacaktır.



Ne Yanlış Gidebilir

• İstifleme portları genellikle switch'ün son 2 portudur Eğer iki switch'ü istifleme olmayan bir port kullanarak bağlarsanız, iki switch'ün bir istifleme sistemi oluşturmayacağını göreceksiniz.

• Yapılandırmayı yapmadan önce kaydetmeyi unutmayın Yapılandırmayı kaydetmeyi unutursanız, yeniden başlattıktan sonra tüm yapılandırmalar kaybolacaktır. Bu nedenle, Link Aggregation ortadan kalkacaktır.
