Wireshark kullanarak VoIP trafiği nasıl teşhis edilir

DeBug bir IP telefon servisini (teşhis ederken) teşhis ederken, VoIP trafiğini analiz etmek çok zordur. Wireshark trafik analiz cihazını kullanarak deBug VoIP'in daha kolay ve verimli bir yolu var mı?

Wireshark programı, VoIP çağrılarını teşhis etmek (analiz etmek) için uygun bir mekanizma uygular, özellikle çağrıların grafiksel bir diyagramını alabilir ve verilerin nasıl değiş tokuş edildiğini görebilirsiniz. Wireshark, SIP protokolünü ve RTP trafiğini analiz etmenizi sağlar .

Wireshark kullanarak bir VoIP araması yürütülürken, ağ paketlerinin yakalandığını ve bu dökümü analiz etmek gerektiğini varsayalım.

Örnek Adımlar:

1. Listeden bir SIP veya RTP paketi seçin (örneğimizde RTP trafiğini analiz edin). Paketleri filtrelemek için Filtre alanına bir değer girebilirsiniz.   Sadece belirli bir trafik türünü görüntülemek için yudumlayın veya rtp .

2. İstatistikler menüsüne (veya programın sürümüne bağlı olarak telefon ) > VoIP Çağrıları seçeneğine gidin .

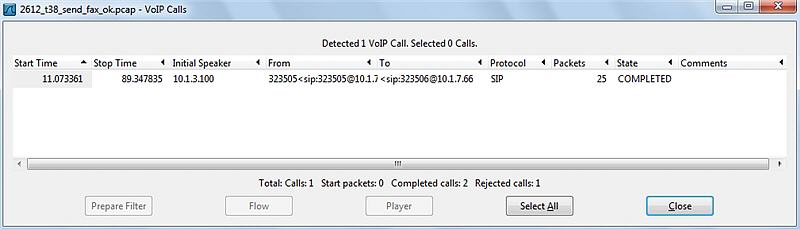

VoIP Çağrıları penceresi, bir VoIP çağrıları listesiyle açılır.

VoIP aramaları listesi, her arama için aşağıdaki bilgileri gösterir:

• Başlama Saati: Aramanın başladığı saat.
• Durma Süresi: Aramanın bitiş zamanı.
• İlk Konuşmacı: Aramayı başlatan paket kaynağının IP adresi.
• Kimden: SIP aramaları için, INVITE isteği "Kimden" alanında gösterilir.
• Kime: SIP aramaları için, "Kime" alanında INVITE isteği görüntülenir.
• Protokol: Protokol.
• Paketler: Aramaya katılan paketlerin sayısı.
• Durum: Arama durumu.
• Yorum: Ek yorumlar.

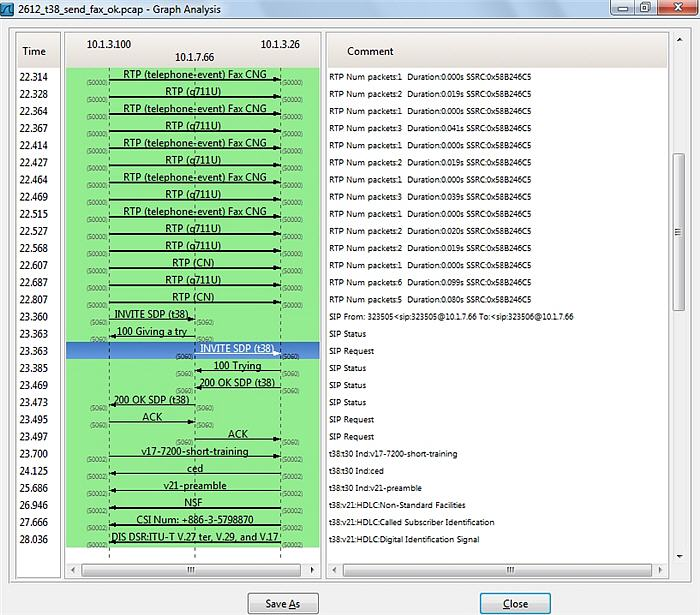

3. Bir VoIP araması seçin ve ardından Grafik düğmesine tıklayın (veya programın sürümüne bağlı olarak Akış ). VoIP çağrısı veri değiş tokuşunun grafik diyagramı ile Grafik Analizi penceresi görünecektir.

Bu şemada, tanılama için VoIP trafiğini analiz etmek daha uygundur (deBugging), ancak SIP veri aktarım protokolü (Oturum Başlatma Protokolü) ilkeleri hakkında bilgi gerektirecektir: https://en.wikipedia.org/ wiki / Session_Initiation_Protocol .

KB-00495
