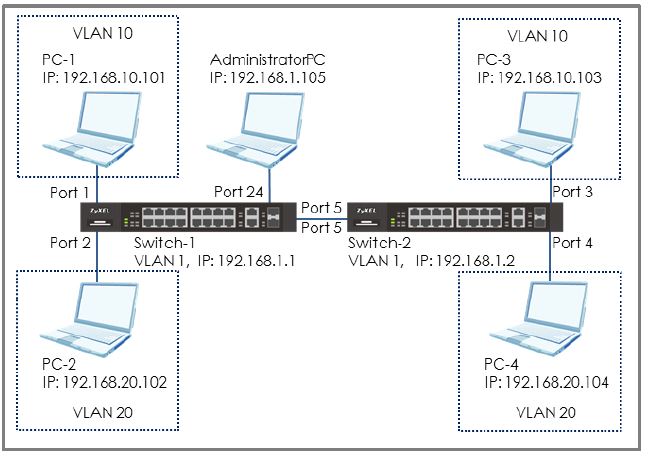

Bu örnek, departmanlar arasındaki trafiği ayırmak için anahtarın nasıl kurulacağını göstermektedir.
Statik VLAN kullanarak, aynı VLAN'a erişen ana bilgisayarlar yalnızca birbirleriyle iletişim kurabilecektir.


Departmanlar arasındaki trafiği ayırmak için VLAN kurun


Switch-1'i Yapılandırma

1. Switch-1 üzerinde VLAN1'i kurun:
Port 1, 2 Normal olarak (VLAN1 yayın paketlerinin port 1, 2'ye gitmesini önleyin). Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_0

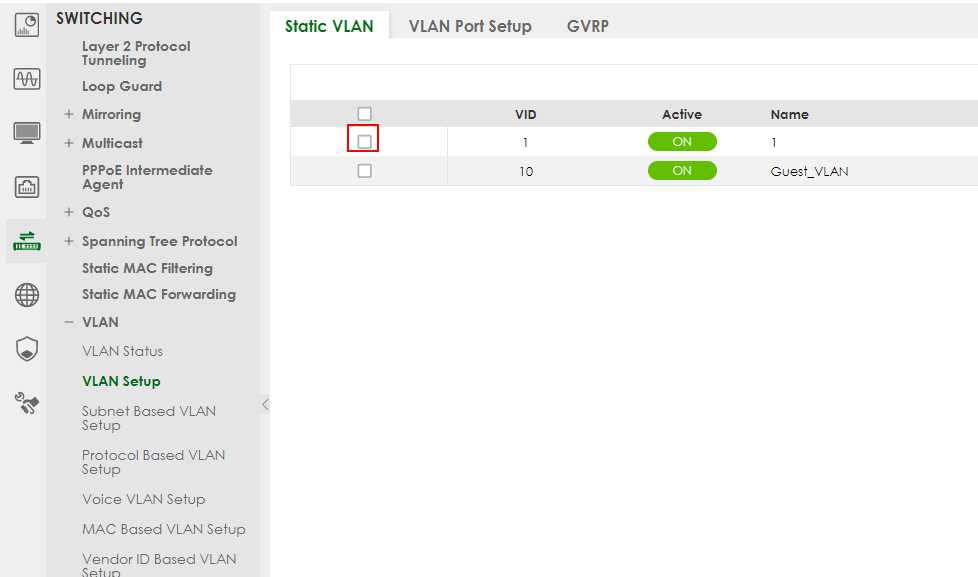

Ardından VLAN1'i (VID1) seçin ve "Ekle/Düzenle "ye tıklayın:

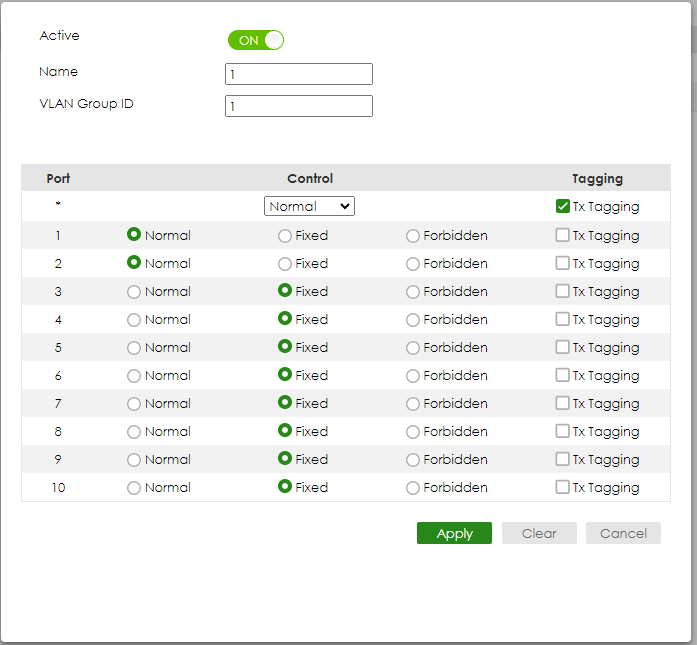

Port 1, 2'yi Normal olarak seçin. "Ekle"ye tıklayın.

Switch-1 üzerinde VLAN10 oluşturun:
Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_1

Ardından Ekle/Düzenle'ye tıklayın:

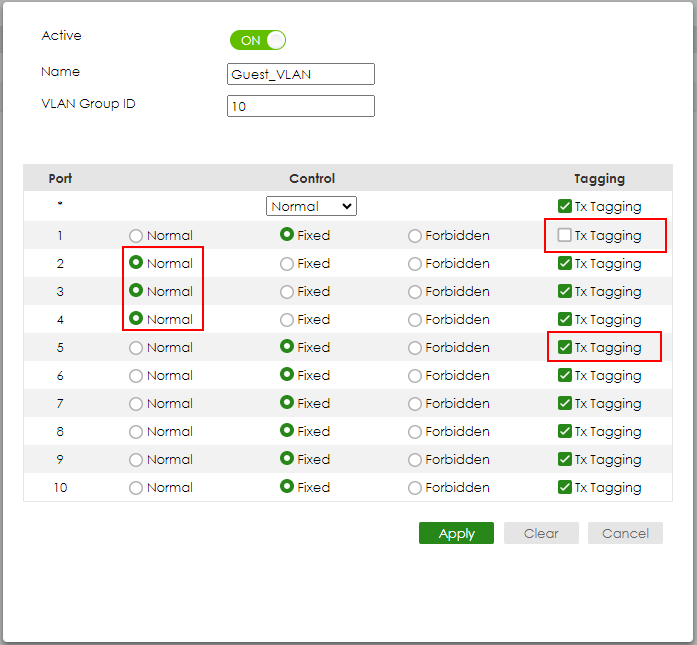

"AKTİF" seçeneğini işaretleyin Ad ve VLAN Grup Kimliği=10 yazın. Port 1, 5 'i Sabit olarak seçin ve port 1'deki Tx Etiketleme(Etiketsiz) işaretini kaldırın ve port 5'teki Tx Etiketleme(Etiketli) işaretini kaldırın. "Uygula"ya tıklayın.



Switch-1 üzerinde VLAN20 oluşturun:
Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_2

Ekle/Düzenle üzerine tıklayın.

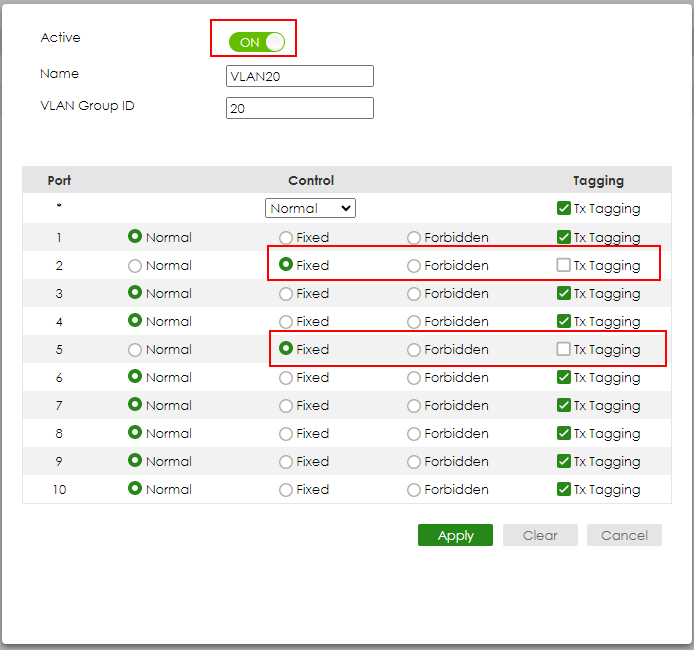

Ardından "AKTİF" seçeneğini işaretleyin Ad ve VLAN Grup Kimliği=20 yazın. Port 2, 5 'i Sabit olarak seçin ve port 2 'deki Tx Etiketleme(Etiketsiz) işaretini kaldırın ve port 5'teki Tx Etiketleme(Etiketli) işaretini kaldırın. "Uygula" düğmesine tıklayın.

Switch-1 üzerinde PVID ayarlayın:
Şuraya gidin:

dyn_repppp_3

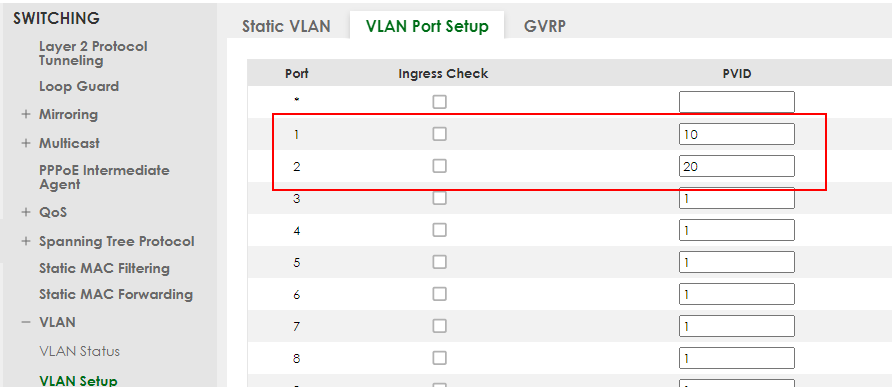

Bağlantı noktası 1'i PVID=10 (VLAN 10) ve bağlantı noktası 2'yi PVID=20 (VLAN 20) olarak ayarlayın.

Anahtar 2'yi Yapılandırma

Switch-2 üzerinde VLAN1'i kurun:
Port 3, 4 Normal port olarak (bu VLAN1'in port 3, 4'e paket yayınlamasını engeller). Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_4

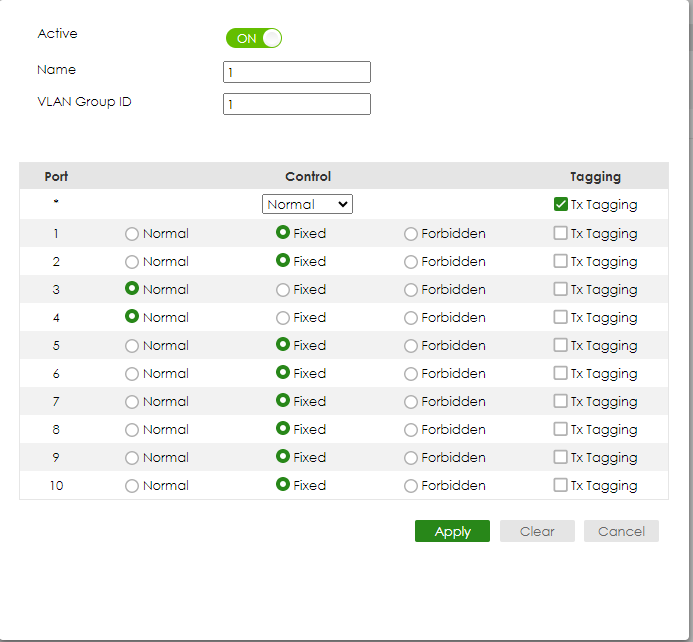

Port 3, 4'ü Normal olarak seçin.
"Ekle"ye tıklayın.



Switch-2 üzerinde VLAN10 oluşturun:
Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_5

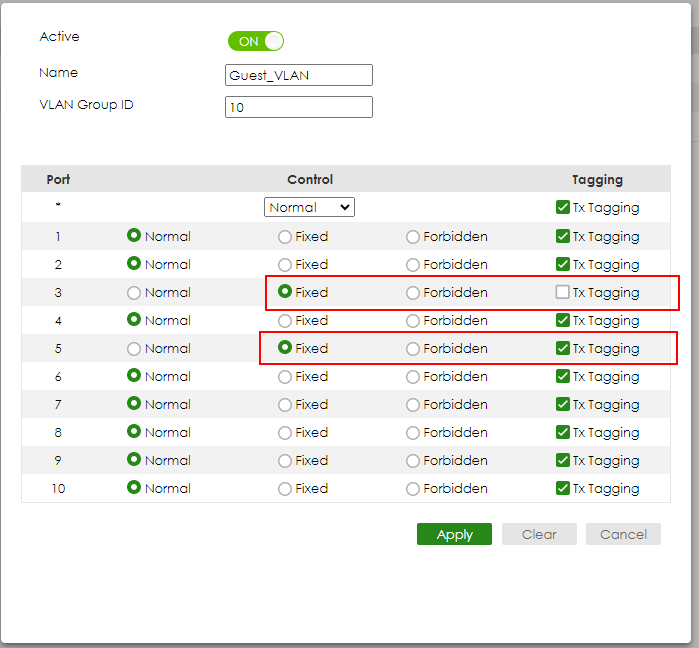

"AKTİF" seçeneğini işaretleyin Ad ve VLAN Grup Kimliği=10 yazın.
Port 3, 5'i Sabit olarak seçin ve port 3'teki Tx Etiketleme(Etiketsiz) işaretini kaldırın ve porttaki Tx Etiketleme(Etiketli) işaretini kaldırın.
"Uygula"ya tıklayın.

Switch-2 üzerinde VLAN20 oluşturun:
Web GUI'ye girin ve şu adrese gidin:

dyn_repppp_6

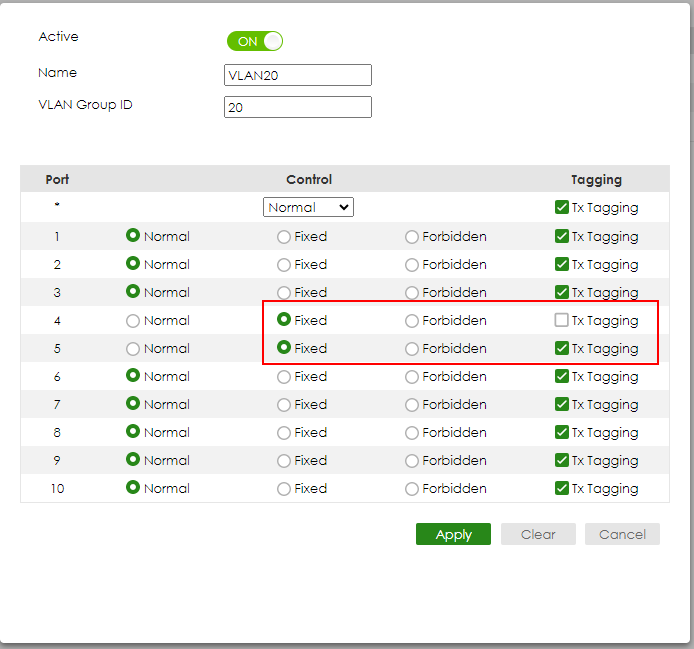

"AKTİF" seçeneğini işaretleyin Ad ve VLAN Grup Kimliği=20 yazın. Port 4, 5'i Sabit olarak seçin ve port 4 üzerindeki Tx Etiketleme(Etiketsiz) işaretini kaldırın ve port üzerindeki Tx Etiketleme(Etiketli) işaretini kaldırın.
"Uygula"ya tıklayın.

Switch-2 üzerinde PVID'yi ayarlayın:

Git:

SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

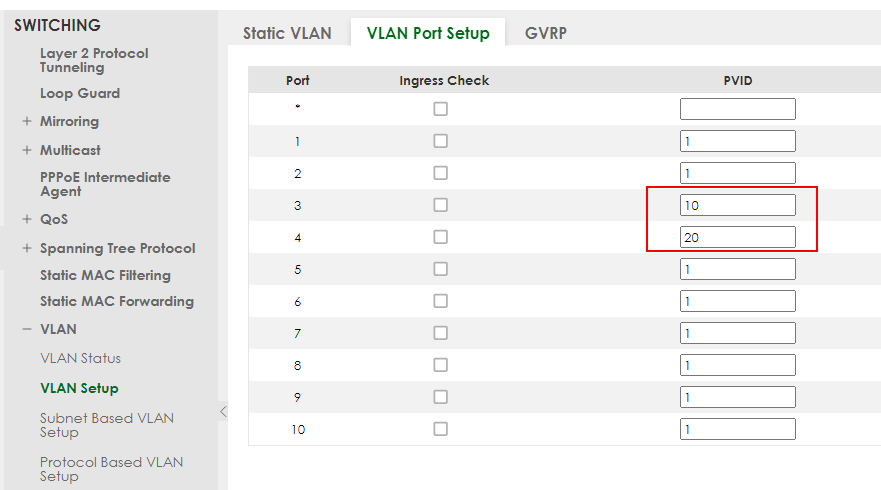

Port 3PVID=10 (VLAN 10) ve port 4'ü PVID=20 olarak ayarlayın.

Sonucu test edin

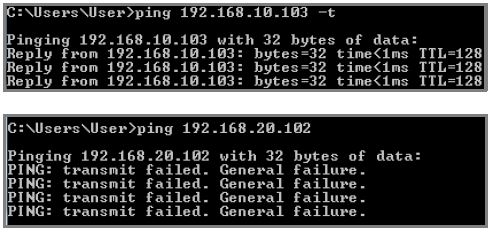

  • Aynı VLAN'daki PC her PC-1'e ping atabilir PC-3'e başarıyla ping atabilir, ancak PC-1 PC-2'ye ping atamaz.

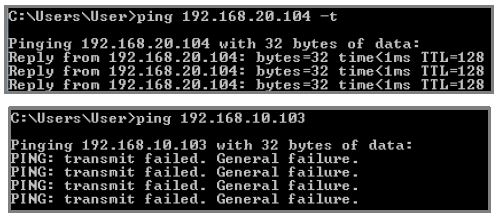

  • PC-2 PC-4'e başarıyla ping atabilir, ancak PC-2 PC-3'e ping atamaz.
