Switching - Bağlantı Birleştirme (Statik/LACP) Yapılandırma

Bağlantı Birleştirme (LAG) nedir?

Bağlantı Toplama (LAG), genel bant genişliğini artırmak ve ağ güvenilirliğini geliştirmek için birden fazla ağ bağlantı noktasını tek bir mantıksal bağlantıda birleştiren bir tekniktir. Bu işlem iki temel yolla uygulanabilir: Statik Bağlantı Toplama ve Bağlantı Toplama Kontrol Protokolü (LACP).

Statik Bağlantı Birleştirme

Statik Bağlantı Birleştirme, iki veya daha fazla bağlantı noktasının tek bir mantıksal kanal olarak çalışması için manuel olarak yapılandırılmasını içerir. Bu kurulum, bağlantının her iki tarafının da aynı statik trunk yapılandırmalarına sahip olmasını sağlamak için her iki uçta (ör. switches veya sunucular) dikkatli bir yapılandırma gerektirir. Sonuç, tek tek bağlantı noktalarının toplamından oluşan birleşik bant genişliği sağlayan mantıksal bir bağlantı noktasıdır.

Statik Bağlantı Birleştirmenin Avantajları:

• İki ila sekiz bağlantı noktasını tek bir sanal bağlantı olarak gruplandırarak verimi artırır.
• Bağlı cihazlar arasında ağ güvenilirliğini ve yedekliliği artırır.

Bağlantı Birleştirme Kontrol Protokolü (LACP)

LACP, IEEE 802.3ad spesifikasyonunda tanımlanan standart bir protokoldür. Bağlantıyı yönetmek için LACP paketlerini kullanarak birden fazla fiziksel bağlantı noktasının tek bir mantıksal bağlantı olarak otomatik olarak birleştirilmesini sağlar.

LACP ile, birkaç bağlantı noktası birleştirilerek, birleştirilen bağlantı noktalarının toplamına eşit bant genişliğine sahip bir Bağlantı Toplama Grubu (LAG) oluşturulur. Protokol, bağlantı noktası toplama için müzakere sürecini otomatikleştirmekle kalmaz, aynı zamanda bağlantının durumunu izlemek için mekanizmalar da içerir. Hat arızası durumunda, LACP arızalı hattı toplama grubundan otomatik olarak kaldırabilir ve böylece kesintisiz çalışmayı sağlar.

LACP'nin Avantajları:

• LACP paketleri göndererek switches arasında otomatik anlaşma sağlar.
• Arıza doğrudan LAG ile bağlantılı olmasa bile hat bütünlüğünü izleyerek arızaları tespit eder ve arızalı bağlantıları gruptan çıkarabilir.
• switches ile diğer ağ cihazları arasında kullanılabilir bant genişliği kullanımını en üst düzeye çıkarır.
• Birden fazla bağlantı noktası arasında yük dengelemeyi kolaylaştırarak genel ağ performansını optimize eder.

Sonuç

Bağlantı Birleştirme, ağ kapasitesini ve güvenilirliğini artırmak için hayati öneme sahip bir tekniktir. İster statik yapılandırmalar ister daha dinamik LACP yoluyla olsun, birden fazla bağlantı noktasını tek bir mantıksal bağlantıda birleştirmek, veri aktarım hızını ve tek tek bağlantı noktası arızalarına karşı dayanıklılığı etkili bir şekilde artırır. Ağlar gelişmeye devam ettikçe, LAG'yi anlamak ve uygulamak ağ performansını ve güvenilirliğini önemli ölçüde artırabilir.

Bağlantı Birleştirme (LAG) yapılandırma

NOT: Önce yapılandırın, sonra bağlayın!
LACP'yi kurmadan önce LACP bağlantı noktalarını bağlamamanız şiddetle tavsiye edilir; aksi takdirde ağınızda döngüler meydana gelebilir. Ancak, her iki switches'te RSTP zaten etkinse, LACP yapılandırmasını tamamlamadan önce bağlantı noktalarını bağlayabilirsiniz. switch, LACP sonda paketlerini almazsa, bağlantı noktaları RSTP tarafından engellenir ve döngü oluşmaz. Buna karşılık, statik bir trunk kullanıldığında, LACP anlaşma paketleri alışverişi yapılmadığı için döngüler yine de oluşabilir.


Başlamadan önce kontrol edin

Aşağıdakileri kontrol edin:

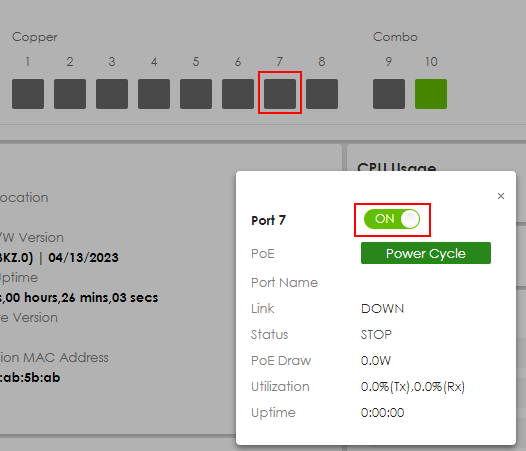

• Port Durumunu kontrol edin, burada Örnek Port 7/8:

Ayrıca, bağlantı noktalarının etkinleştirildiğinden emin olun:

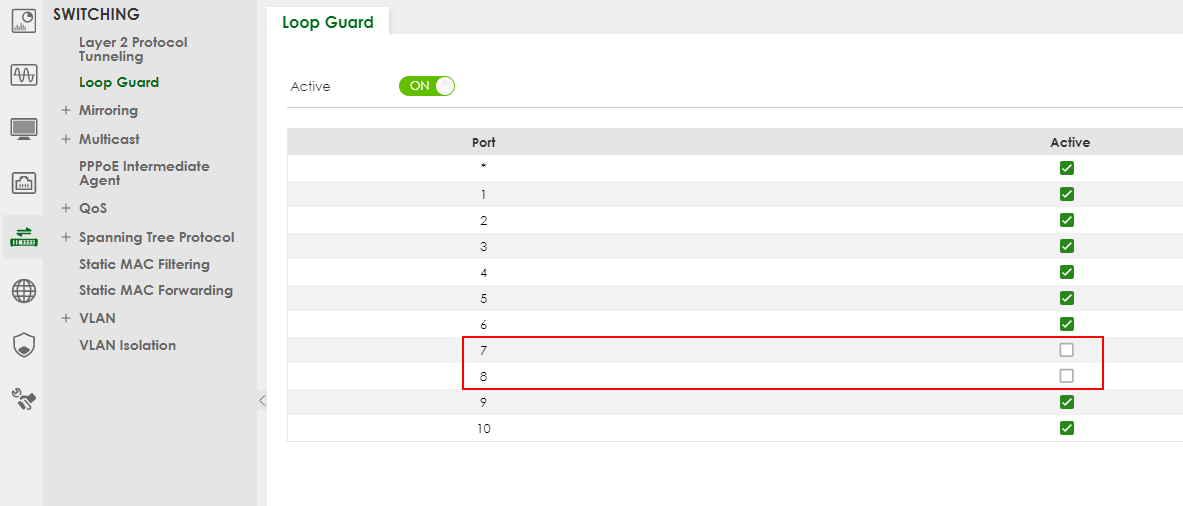

Ardından, bu Portlarda Loop guard'ın aktif olmadığını kontrol edin. Şuraya gidin:

SWITCHING > Loop Guard

Ardından "Uygula" düğmesine basın

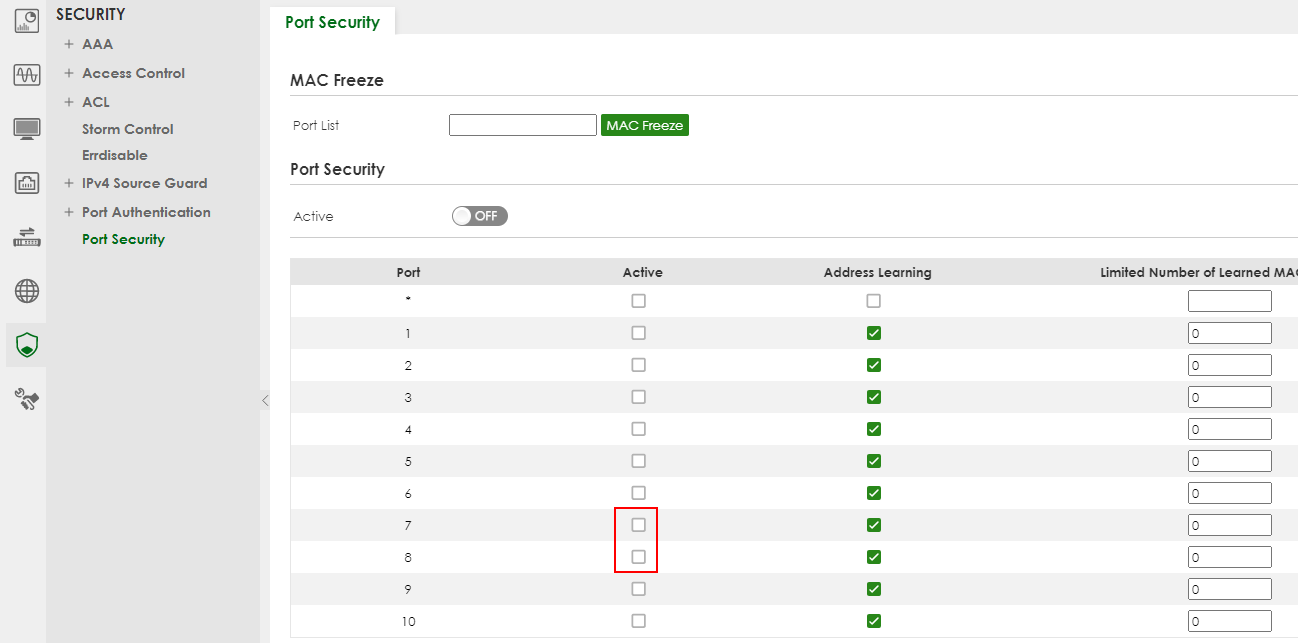

Aşağıdaki adrese giderek gerekli bağlantı noktalarında Port Security'nin devre dışı bırakıldığını kontrol edin:

SECURITY > Port Security

Artık Bağlantı Birleştirme yapılandırmasına başlayabiliriz.

Bağlantı Birleştirme

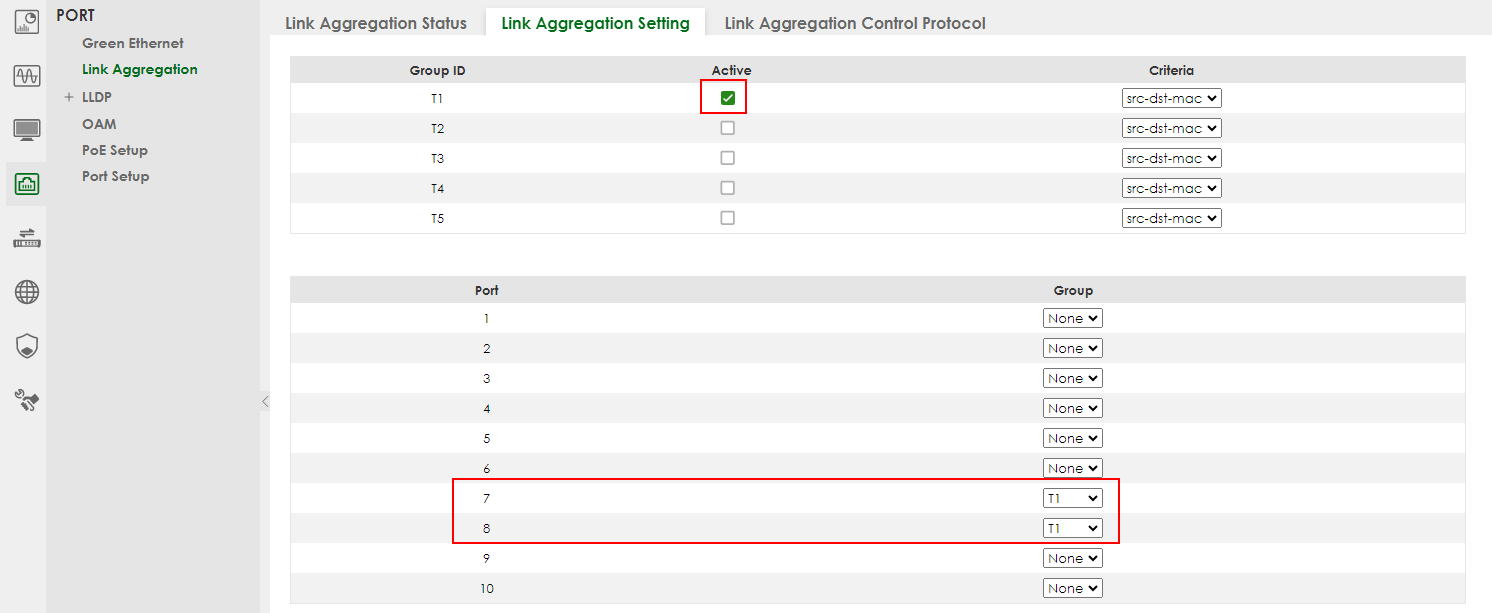

Şimdi şu adrese giderek Bağlantı Birleştirme yapılandırmasına başlayabiliriz:

PORT > Link Aggregation > Link Aggregation Setting

Kullanmak istediğiniz Grup Kimliğini etkinleştirin ve birleştirmek istediğiniz bağlantı noktalarında aynı Grubu seçin.

Bilgi: src-dst-mac, paketin kaynak ve hedef MAC adreslerinin birleşimine göre trafiği dağıtır.

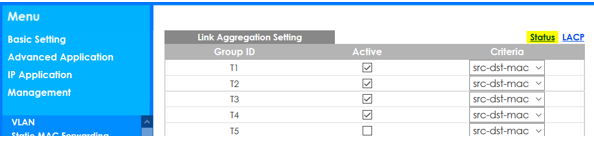

(Burada) T4 tarafından kullanılacak Bağlantı Noktalarını seçin:

Aşağı inin ve ayarları uygulayın.

Artık Port 7/8, bir Bağlantı Toplamasına bağlanmıştır.

Yapılandırmayıkaydetmeyi unutmayın: Switch Güç Kesintisi veya Güç Döngüsü Sorunu Sonrası Yapılandırma Kaybı

Sonuçları Doğrulama

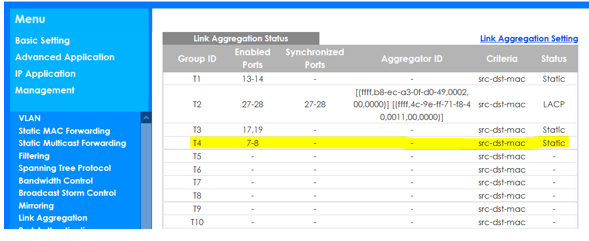

Tekrar kontrol etmek için Durum sayfasına geri dönün:

Ve Trunk'ın Port 7 ve 8'e atandığını ve kullanıma hazır olduğunu görebilirsiniz.
