Magic Office Dört Bantlı Tekrarlayıcı - Mobil sinyali ofisinize yayınlayın!

Günümüzün rekabetçi pazarında, özellikle sinyal kalitesinin zayıf olduğu bölgelerde, restoranlar, perakende mağazalar ve depolar gibi işletmeler için güvenilir mobil kapsama alanı hayati önem taşımaktadır. Müşteriler kesintisiz bağlantı beklemektedir ve zayıf bir mobil sinyal, ürün veya hizmetin kalitesi kadar müşteri deneyimini de etkileyebilir.

Bu makale, zorlu ortamlardaki sinyal sorunlarını çözmek için tasarlanmış Zyxel'in yeni "Magic Office" İç Mekan Mobil Kapsama Çözümünü tanıtmaktadır. Stratejik olarak yerleştirilmiş antenler aracılığıyla 5G sinyalini kullanarak birden fazla odada ağ oluşturan bu yenilikçi ürünün kurulum, ayarlama ve sorun giderme süreçlerinde size rehberlik edeceğiz. Kurulumun sonunda, işletmenizin bağlantılı ve erişilebilir kalmasını sağlayarak hem müşteri memnuniyetini hem de müşteri sadakatini artıran sağlam bir iç mekan mobil ağına sahip olacaksınız.

900 metrekareye kadar kapsama alanına sahip MagicOffice, en iyi çözümdür.

Konumlandırma Mobil ağın iç mekan kapsama alanının iyileştirilmesi gereken küçük ofisler, barlar, restoranlar veya mağazalar için 900 m2'ye kadar kapsama alanı Avantajlar 2G, 3G, 4G, 5G-NRFDD, NB-IoT desteği 4 Bant (B1, 3, 8, 20) desteği aynı anda Ses ve veri performansı garantisi Seçilmiş araç seti ile sorunsuz kurulum Ortamınıza en uygun olanı seçin. Kolay kapsama planlaması 4 adet SMA servis anten bağlantı noktası, her biri 25 m'lik yumuşak koaksiyel kablo ile 15x15 m'lik bir alanı kapsar.

İç mekan hücresel sinyallerini anında en üst düzeye çıkarın ve kapsama alanını genişletin

Donör anten kurulumu, mobil tekrarlayıcı çözümü için çok önemlidir çünkü donör sinyal gücü ve sinyal kalitesi, iç mekan sinyal kapsama alanını, çağrı kalitesini ve veri performansını önemli ölçüde etkiler.
IBS alanındaki sistem entegratörleri için donör sinyal ölçümü ve anten kurulumu temel görevlerdir; BT tabanlı sistem entegratörleri için ise bu görevler, genellikle bir RF uzmanının kurulum için saha incelemesi yapmasını gerektirdiği için sanat kadar karmaşık olabilir.
Otomatik kazanç kontrolü (AGC), salınım önleme ve otomatik seviyeleme gibi akıllı sistem tasarımı ve tematik ofis Tekrarlayıcısındaki sezgisel ve net LED göstergeleri sayesinde, verici sinyal ölçümü ve tekrarlayıcı kurulumu artık çocuk oyuncağı haline gelmiştir.
Bu belge, MagicOffice tekrarlayıcısını anında çevrimiçi hale getirmek ve hizmete hazır hale getirmek için verici anten seçimi, verici sinyal tanımlama, verici anten ve hizmet anteni kurulumu ve LED gösterge tanıma dahil olmak üzere MagicOffice kurulumu için adım adım bir kılavuz sağlar.

Donör anten seçimi
Dış mekan yönlü anten (Yagi veya Log-Periodic anten)
Yönlü Yagi anteni, belirli bir yönden gelen sinyalleri iletir veya alır. Uzak bir baz istasyonuyla (BTS) iletişim kurmak için donör anteni olarak idealdir veya çok zayıf sinyal kapsama alanı için mükemmeldir. Öte yandan, anten kazancı yönlü yapısı nedeniyle daha yüksektir ve iletim ışını çok daha dar ve odaklanmıştır.
Bu nedenle, kurulum senaryosu çok zayıf sinyalin olduğu kırsal bir bölgedeyse, örneğin sadece 1 çubuk sinyal varsa veya çoklu operatör ortak yerleşim yerinde, diğer operatörlere kıyasla daha zayıf sinyal veren belirli bir operatör varsa:

Bu senaryolarda, yönlü anteni sinyali daha zayıf olan BTS'ye yönlendirmek, yönlü antenin avantajlarını ortaya çıkarır.

Ancak, dış mekan donör sinyalinin sinyal gücü ve kalitesi iyi ise, örneğin 3 çubuk sinyal veya çoklu taşıyıcılar arasındaki sinyal farkı oldukça dengeli ise, donör anten olarak yönlü bir anten seçmek kurulum için bir dezavantaj olacaktır. Dış mekan panel anteni daha iyi bir seçenek olacaktır.

Dış mekan panel anteni
Dış mekan panel anteni de bir tür yönlü antendir.

Yine de, odaklanmış bir iletim ışınına sahip olan (örneğin, ZX düzlemi daha dar bir yatay açıya sahiptir ve XY düzlemi sinyali iletmek ve almak için daha az dikey açıya sahiptir) ve BTS sinyalini iyi bir şekilde almak için anten yönünün dikkatlice ayarlanmasını gerektiren yönlü Yagi anteninden farklı olarak, panel anteni sinyal iletimi ve alımı için daha geniş bir ışına sahiptir.

Dış mekan verici sinyalinin sinyal gücü iyi olduğunda veya birden fazla taşıyıcı arasında dengeli bir sinyal farkı olduğunda, dış mekan panel anteni seçmek, antenin yönünü ayarlamak için harcanacak zaman ve çabadan tasarruf sağlar.

Donör anten kurulumu için uygun bir konum bulma

Seçenek 1: Android Uygulaması Network Cell Info

* Çift SIM desteğine sahip 1 veya 2 Android telefon ve site incelemesi için birden fazla operatörün
SIM kartı bulunan 1 veya 2 Android telefon hazırlayın.

* Bina çevresinde dolaşın

* Operatörler arasındaki sinyal farkını
ve Android ile en iyi sinyal konumunu bulun;
Android ile sinyal konumunu kontrol edin, dengeli bir çıktı
Uygulama Ağı Hücre Bilgisi. Güç.

Seçenek 2: Spektrum Analizörü (örn. Seeed Studio'nun RF Explorer'ı) ve "Spectrummonitoring.com" web sitesi
Sinyal ölçümü yaparken lütfen spektrum analizörüne bağlanan bir yönlü anten kullanın ve gözlem için hedef frekans aralığını ayarlayın. Tekrarlayıcı kurulumu için "aşağı bağlantı" frekansına odaklanın.

Tekrarlayıcı yazılımı, yukarı bağlantı frekansını otomatik olarak yöneteceğinden, "yukarı bağlantı"ya odaklanmanıza gerek yoktur.

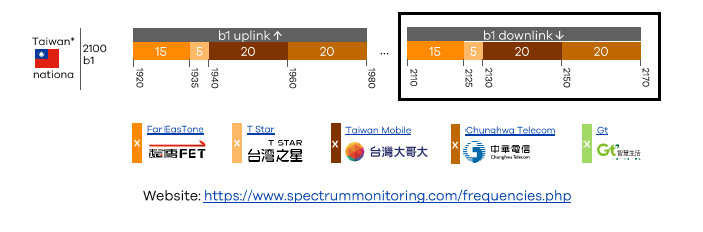

Aşağıdaki örnekte, B1 2100 MHz gösterilmiştir.

FarEasTone sinyali frekans aralığının sol tarafındadır ve spektrum grafiğinde, FarEasTone sinyalinin o konumda daha düşük olduğu görülmektedir.

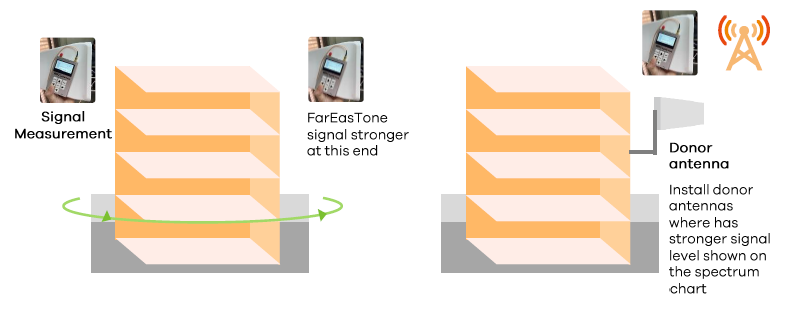

* Binanın etrafında dolaşın ve

* Taşıyıcılar arasındaki sinyal farkı
en iyi verici sinyalini bulun
Spektrum dengeli çıkış gücüne sahip konumu bulun.
Analizör.

Hizmet anteninin konumunu belirleyin.

Hizmet anteni kurulumu için genel bir kural, hücresel kapsama iyileştirmesinin gerekli olduğu konumu belirlemek, verici ile hizmet anteni arasındaki mesafeyi mümkün olduğunca uzatmaya çalışmak veya verici ile hizmet antenleri arasında daha fazla izolasyon sağlamaktır; örneğin, antenler arasına kalın bir malzeme yerleştirmek veya anten desenini ters yöne çevirmek gibi.

MagicOffice, sistem kazancını en üst düzeye çıkarabilir ve mobil kullanıcılar, servis anteninin daha geniş iç mekan kapsama alanından faydalanabilir.

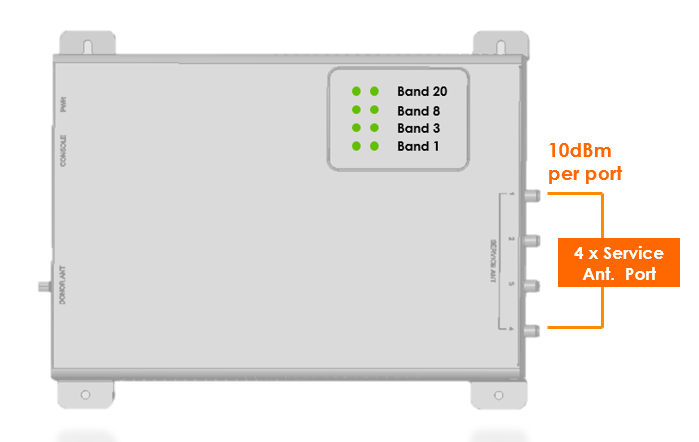

MagicOffice Tekrarlayıcıyı Monte Edin

Dengeli hizmet antenlerinin kablo uzunluklarını belirleyin ve tekrarlayıcıyı bir elektrik prizinin yakınına kurun.

Şu anda tekrarlayıcıyı çalıştırmayın.

Donör antenin kablolaması

Donör anteni kurarken, donör anteni için uygun yükseklik 5. kat yüksekliği veya daha az olmalıdır ve mümkünse engellerden uzak olmalıdır.

BTS antenlerinin aşağı eğim açısı yaklaşık 6~8 derecedir ve sinyal yayıldığında binalardan yansıdığında, sinyal yaklaşık 4. kat civarında bulunur.

Sonuç olarak, donör sinyalinin iyi alınabilmesi için en uygun donör anten yüksekliği 5. kattan daha yüksek olmamalıdır.

Servis antenlerini kurun
Kablo kaybını azaltmak için mümkün olduğunca 50 Ohm empedanslı koaksiyel kablolar kullanın.

MagicOffice LED durumunu kontrol edin ve anteni optimize edin

Tekrarlayıcıyı açın; tekrarlayıcı, mobil sinyali otomatik olarak iletecek ve güçlendirecektir.

MagicOffice sistemi otomatik olarak çalışıyor ve BTS sinyalini ve sistem izolasyonunu algılıyor.

LED sabit yeşil renge döndükten sonra, sistem hücresel sinyali otomatik olarak iletir ve güçlendirir.

Sık Karşılaşılan Sorunlar

LED durumu BTS sinyalinin çok zayıf veya çok güçlü olduğunu gösteriyorsa; lütfen Band'ın LED1'i sabit yeşil renge dönene kadar Donor Anten'in yönünü ince ayarlayın veya ayarlayın.

BTS sinyali çok zayıf; yönlü bir Yagi anteni kullanılıyorsa, lütfen yönlü antenin daha yükseğe monte edilip edilemeyeceğini kontrol edin ve donör anteni yatay olarak döndürerek antenin yönünü değiştirmeyi deneyin, ardından LED'in sabit yeşile dönüp dönmediğini kontrol edin.

BTS sinyali çok güçlüyse, lütfen sinyal gücünü azaltmak için anten yönünü ters yöne ayarlayın veya donör anten olarak daha düşük kazançlı bir Omni anten kullanın.
LED durumu Salınım Koruması gösteriyor. Bu, Donör Anteni'ni temsil eder ve Servis Anteni yeterince uzakta değildir; MagicOffice sistemi için yeterli izolasyon yoktur.

Olası bir seçenek, servis antenini, servis ve Donör Anten arasında beton duvar gibi sağlam malzemelerin bulunduğu bir konuma taşımak veya Donör Antenin ters yönüne bakan bir iç mekan panel anteni kullanmaktır.
