Ağ Anahtarı - VLAN Yapılandırma [GS/XGS-Serisi]

Bu adım adım kılavuz, Zyxel GS/XGS Serisi Switch ile VLAN kurulumunun nasıl yapılacağını gösterir. Size VLAN'ın nasıl ekleneceğini ve etiketsiz ve etiketli VLAN kurulumu arasında farklı kurulumların nasıl ayarlanacağını göstereceğiz. Zyxel farklı VLAN türlerini destekler, bu KB Etiket tabanlı VLAN'a (802.1Q) dayanmaktadır.

Adım adım kılavuz

Bu adımlar, ağınızdaki Misafir trafiğinizi ayıran bir VLAN'ı, burada örnek olarak VLAN10'u nasıl kuracağınızı gösterecektir. Lütfen bu eğitimin sadece anahtarın yapılandırılmasını kapsadığını unutmayın.

1. Giriş yapın

2. VLAN ekle

3. PVID ayarlayın - VLAN'ı desteklemeyen cihazlar için (VLAN-unaware)

4. CLI Örneği

5. Daha Derin Bilgiler

1. Switch'e Giriş Yapın

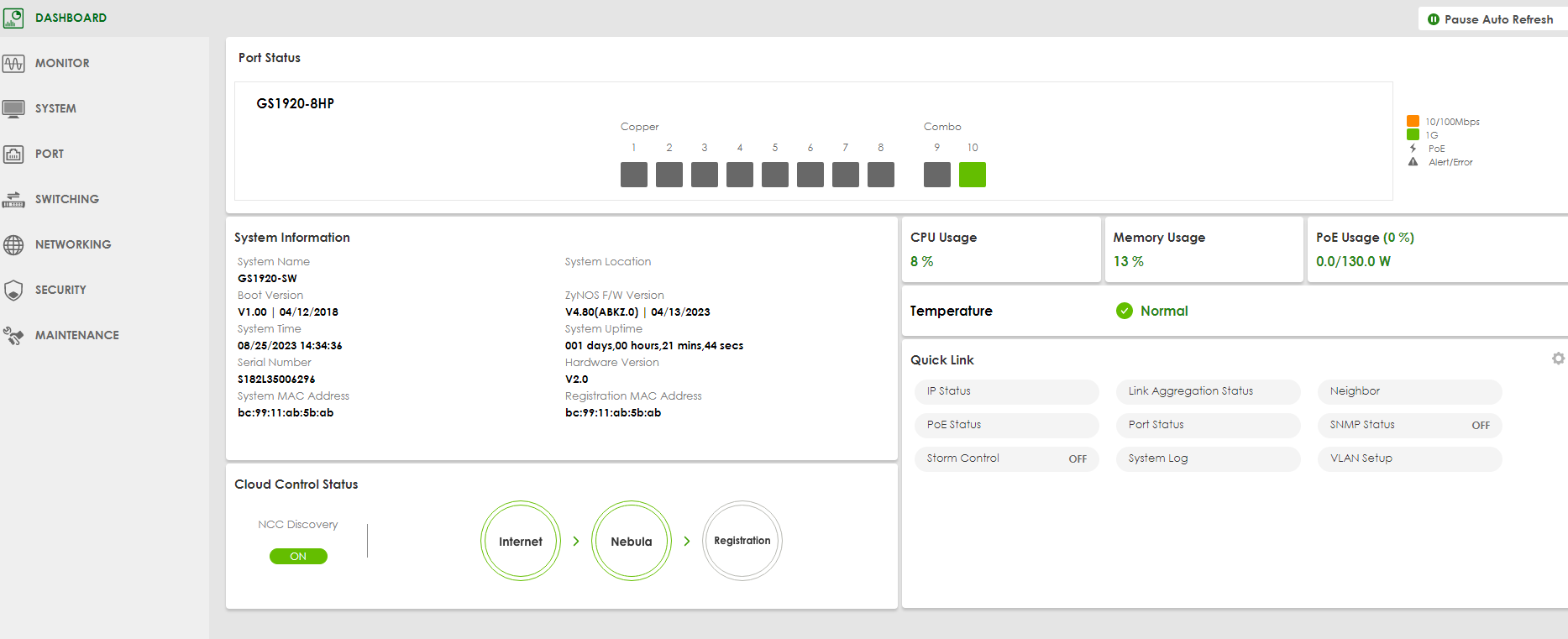

Lütfen Switch'e varsayılan IP 192.168.1.1 ile giriş yapın ve bu Mesajı "Yoksay", bu daha sonra değiştirilebilir.

Sorun yaşıyorsanız, lütfen bu makaleye bakın:

Ağ Anahtarı - Anahtar yönetim IP adresini değiştirme [İlk Giriş]

2. VLAN ekle

Git:

"Tıklayın" > Statik VLAN

Ad, VLAN Kimliği ekleyin, Kontrol ve Etiketleme'yi seçin.
Burada, Port 1-2 hariç tüm Portları sabit ve Etiketleme olarak ayarlıyoruz, bu Port VLAN'ı işleyemeyen cihazlar için kullanılacak (normal PC gibi VLAN farkında değil, bu port için bir PVID gerekli olacak!) ve diğer tüm Portlar VLAN yapabilen cihazlar için (VLAN farkında). Son olarak lütfen EKLE üzerine "Tıklayın":

Normal: Portun bu VLAN'a dinamik olarak katılmasını sağlayın

Sabit: Bağlantı Noktasının bu VLAN'ın sabit bir üyesi olmasını sağlayın

Yasak: Bağlantı noktasının VLAN'a katılmasını yasakla

3. Bir PVID ayarlayın

VLAN desteklemeyen cihazlar için (VLAN farkında olmayan, normal bir PC gibi).

Önceki Örnekte Port 1-2 Tx-Tagging olarak ayarlanmamıştır. Bu Portlar VLAN1'in değil sadece VLAN10'un üyesi olmalıdır. Git:

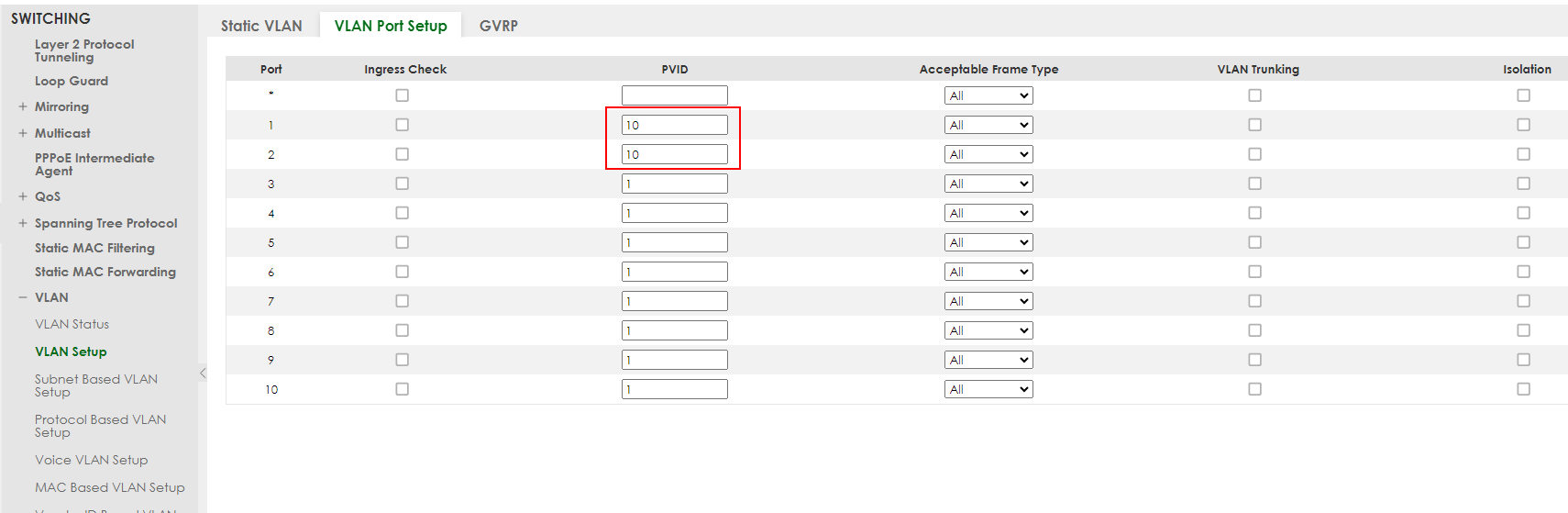

Port 1-2'yi PVID 10 olarak ayarlayın ve ayarları uygulayın:

VLAN Trunking ile ilgili daha derin bilgileri burada bulabilirsiniz.

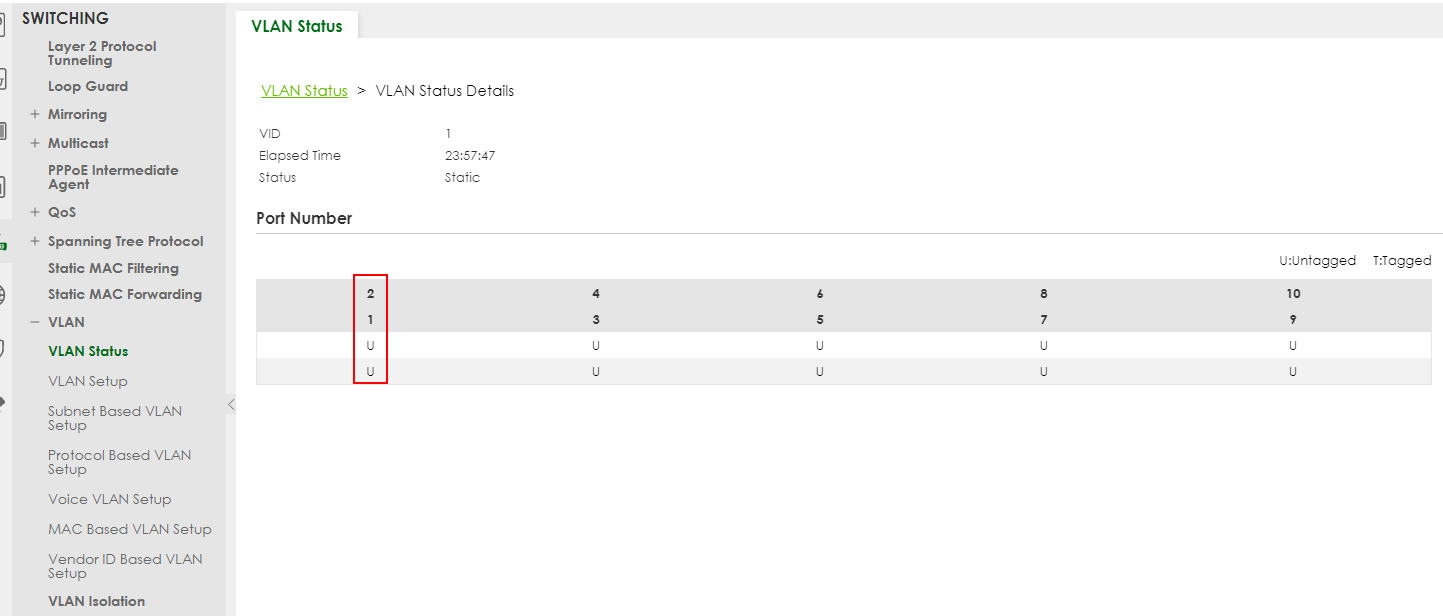

Şimdi VLAN1'i kontrol ediyoruz (Gelişmiş Uygulama > VLAN > Durum'a gidin):

Burada, VLAN1'imiz port 1,2'de de etiketsizdir ve port başına yalnızca tek bir etiketsiz VLAN istiyoruz.

Sonra geri dönün:

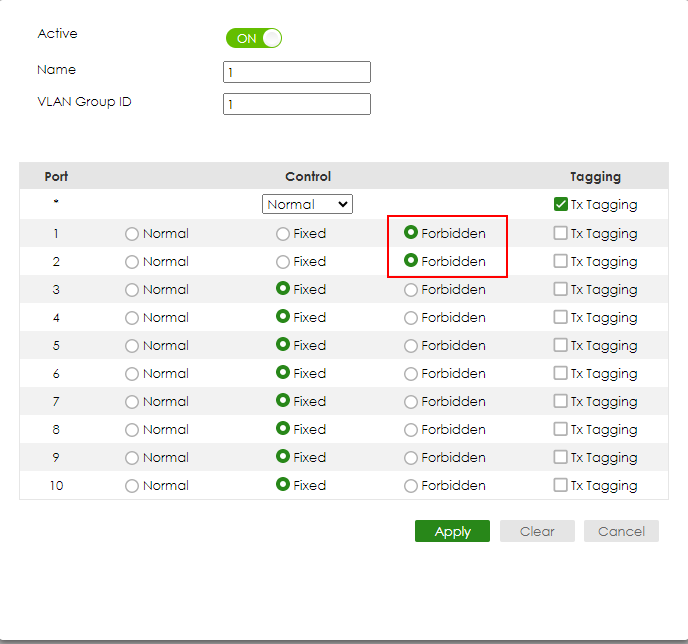

Ardından VLAN1'i seçin, "Ekle/Düzenle "ye tıklayın ve Port1-2'yi Yasak olarak değiştirin ve uygulayın:

Buna neden ihtiyacımız var?

Bir port yalnızca bir etiketsiz üyeliği destekleyebilir ancak birden fazla etiketli üyeliği destekleyebilir! Varsayılan yapılandırmada tüm Portlar VLAN1'e etiketsiz olarak atanmıştır. Daha derin bilgileri buradabulabilirsiniz .

Anahtarı yapılandırdıktan sonra yeni yapılandırmanızı her zaman anahtara kaydetmelisiniz.
Aksi takdirde, anahtar yeniden başlatıldıktan sonra değişiklikleri kaybedecektir.
Elektrik Kesintisi veya Güç Döngüsü Sorunundan Sonra Anahtar Yapılandırması Kayboldu

4. CLI Örneği

Örnek VLAN eklendikten sonraki mevcut yapılandırma (GS2220-28HP):

show running-config
; Product Name = GS2220-28HP
; Firmware Version = V4.70(ABRR.4) | 06/15/2021
no cloud center discovery
vlan 1
  name 1
  normal ""
  fixed 3-28
  forbidden 1-2
  untagged 1-28
  ip address default-management 192.168.1.11 255.255.255.0
exit
vlan 10
  name Guest
  normal ""
  fixed 1-28
  forbidden ""
  untagged 1-2
exit
igmp-snooping unknown-multicast-frame drop
igmp-snooping reserved-multicast-group drop
interface port-channel 1
  pvid 10
exit
interface port-channel 2
  pvid 10
exit
ip name-server 8.8.8.8 1.1.1.1
timesync server 1.pool.ntp.org
timesync ntp
pwr mode consumption



Daha Derin Bilgiler

VLAN tasarımımız hakkında daha fazla bilgi edinmek / öğrenmek istiyorsanız, lütfen buraya bir göz atın:

• VLAN'lar - Etiketli VLAN'lar vs. PVID (GS22XX-Switch üzerinde Etiketsiz/Etiketli VLAN Kurulum Örneği)
• VLAN'lar - Nasıl çalıştıklarına daha derin bir bakış
