Bu makale, anahtarda ilk kez oturum açtığınızda açılan kurulum sihirbazı aracılığıyla yeni XMG1930 anahtarınızı [bağımsız modda, Nebula için buraya tıklayın ] nasıl kuracağınızı ve kuracağınızı gösterecektir. Bu kılavuz, Temel (IP adresi, yönetici parolası, SNMP, Bağlantı Toplama (LAG)) Koruma (Döngü Koruması, Yayın Fırtınası Kontrolü), VLAN ve QoS (Hizmet Kalitesi) yapılandırmak için bu sihirbazın nasıl çalıştırılacağını gösterecektir.

Web tarayıcınızı kullanarak anahtarda oturum açarak https://192.168.1.1 girin ve ardından kimlik bilgilerinizi girin: kullanıcı adı: admin ve varsayılan şifre: 1234

Switch'e giriş yapamıyorsanız, lütfen bu makaleye bakın .

Artık Kurulum Sihirbazına ulaştınız.

İçerik tablosu

1) Temel

1.1 Kurulum IP'si

1.2 Yönetici Parolası ve SNMP

1.3 Bağlantı Toplama

1.3.3 Bağlantı Toplamasını Yapılandırma

2) Koruma

2.1 Döngü Koruması

2.2 Yayın Fırtınası Kontrolü

3) VLAN'ı yapılandırın

3.1 Bağlantı noktalarını seçin ve VLAN Kimliği Atayın

3.2 VLAN Yapılandırma Adımları

3.2.1 VLAN Kimliği (2-4094) girerek en fazla 5 VLAN oluşturun

3.2.2 Bağlantı noktalarını seçin ve VLAN etiketsiz üye ataması için VID'yi belirtin

3.2.3 Tüm VLAN'lar için Trunk etiketli bağlantı noktası üyesi olacak bağlantı noktalarını seçin

4) QoS (Hizmet Kalitesi)

1) Temel

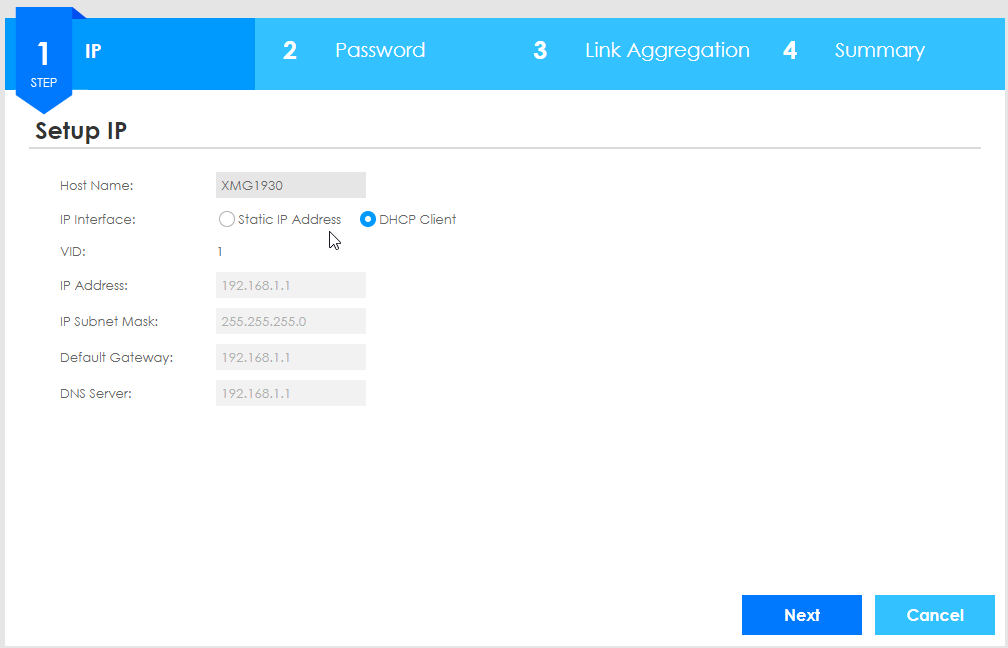

1.1 Kurulum IP'si

Öncelikle anahtarın IP adresini yapılandırmamız gerekiyor, böylece statik IP adresi atamasını kullanabiliriz (burada anahtarın hangi IP'yi alacağına siz karar verirsiniz), ancak ağınızda zaten var olan bir IP adresini kullanmadığından emin olun. . Veya çoğu ağ ortamında önerilen ve en iyi uygulama olan DHCP İstemcisini seçersiniz. Bu, yönlendiricinizin (veya DHCP sunucunuzun) anahtarınıza otomatik olarak bir IP vermesini sağlar.

1.2 Yönetici Parolası ve SNMP

Feragatname! Etkin olsun ya da olmasın, varsayılan Basit Ağ Yönetimi Protokolü (SNMP) topluluk dizeleri, güvenliği sürdürmek için değiştirilmelidir. Hizmet varsayılan kimlik doğrulayıcılarla çalışıyorsa, herkes sistem ve ağ hakkında veri toplayabilir ve bu bilgileri sistem veya ağ(lar)ın bütünlüğünden potansiyel olarak ödün vermek için kullanabilir. SNMP sürüm 3'ün kullanılması önemle tavsiye edilir.

Burada, kullanılıp kullanılmayacağından emin değilseniz SNMP'yi devre dışı bırakabilir ve Topluluk parametrelerini "genel" yerine "özel" olarak değiştirebilirsiniz (genel olarak etkin bırakırsanız sorun olmaz, ancak lütfen sorumluluk reddi beyanına dikkat edin) Ayrıca, parolanızı güçlü bir parolayla değiştirmeniz önemle tavsiye edilir (en az 12 parola uzunluğunda ve: 1 büyük ve küçük harf, 1 sayı, 1 özel işaret).

1.3 Bağlantı Toplama

Bağlantı Toplama (LAG), bağlantıda daha yüksek kapasite (hız veya güvenilirlik) elde etmek için iki bağlantı noktasını alıyor ve bunları tek bir bağlantı noktası olarak birleştiriyor/gruplandırıyor. Bu, Statik veya LACP (Link Aggregation Control Protocol) tarafından yapılır. Statik LAG, her şeyi manuel olarak yapılandırıyorsanız (bağlantı noktaları bir ana hat grubunun statik üyeleri olarak yapılandırılmışsa) kullanılırken, LACP, bağlantı noktaları, iletişim kurmak için protokol kullanılarak LACP aracılığıyla zaten var olan bir devre grubuna katılmak üzere yapılandırıldığında kullanılır.

Bağlantı Toplama hakkında daha fazla bilgi edinmek istiyorsanız, burayı tıklayın .

1.3.3 Bağlantı Toplamasını Yapılandırma

Bağlantı noktalarını "Trunk Grupları" (T1'den T5'e) halinde gruplandırmak için bu pencereyi kullanın, bu, anahtarda 5 LAG Grubunun mümkün olduğu anlamına gelir. T1'de Port 19 ve 20'yi seçin ve ne kullanmanız gerektiğinden emin değilseniz Statik'i kullanın. Bu, 19 ve 20 numaralı bağlantı noktalarını "tek bağlantı noktasında" birleştirecektir (bir Trunk Grubunda maksimum 8 bağlantı noktası kullanabilirsiniz).

Bağlantı noktalarını "seçili" olarak işaretlemek için tıklayın ve ardından sağ okla T1'e taşıyabilirsiniz. Diğer Ana Hat Gruplarını (T2-5) seçmek için gri okların üzerindeki "T1" açılır listesini kullanın.

Bağlantı Toplama'yı (LAG) yapılandırmak istemiyorsanız, lütfen "İleri"ye tıklayın ve sonraki sayfada "Bitir"e tıklayın:

2) Koruma

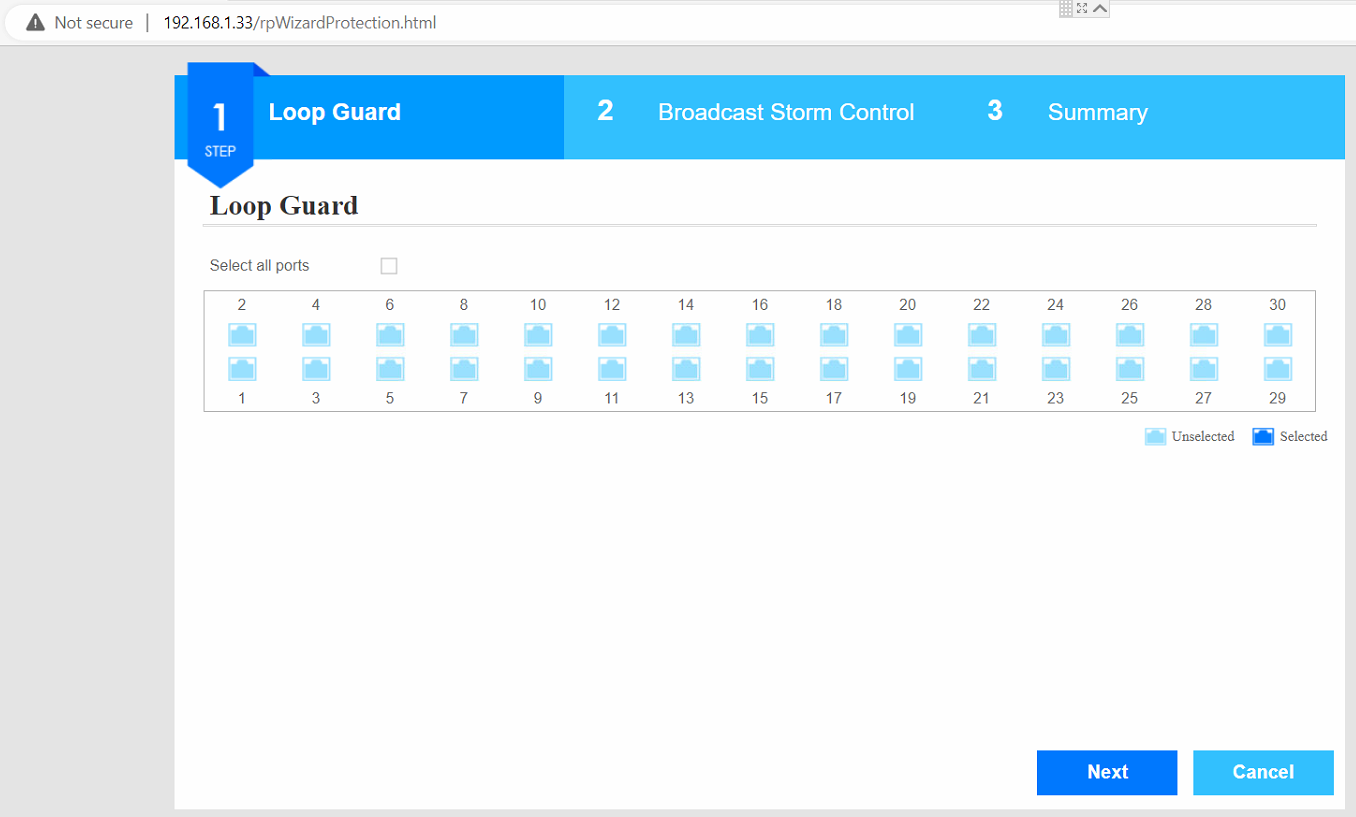

2.1 Döngü Koruması

Loop Guard, bu döngüyü önlemek için gerekli port(lar)ı bloke ederek ağda herhangi bir döngü oluşmasını önleyecek bir önleme sistemidir. Bu, ağda bir döngü varsa paket kaybına ve diğer sorunlara neden olabilir, ancak ağda taşma olmaz.

Bu yapılandırmaya ihtiyaç duyabilecek karmaşık bir ağ kurulumunuz varsa döngü koruması kullanılır. Aksi takdirde, en iyi uygulama Loop Guard'ı kapalı bırakmaktır . Deneyimlerimize göre, döngü koruması çoğunlukla anahtarla ilgili bir ağ sorunu olduğunda kullanılır; burada döngü koruması, sorun gidermeye yardımcı olmak ve ağda aşırı taşmayı önlemek için etkinleştirilebilir.

Loop Guard'ı yapılandırmak istiyorsanız, loop guard'ı kullanmak istediğiniz bağlantı noktalarını "Seçildi" olarak işaretleyerek seçin ve ardından ileri'ye tıklayın.

2.2 Yayın Fırtınası Kontrolü

Yayın Fırtınası Kontrolü, ağdaki cihazlarınız tarafından gönderilen Yayın mesajlarıyla ağın taşmasını önlemek için kullanılır. Yayın paketleri şunları içerir - DHCP istekleri, "canlı" mesajlar ve ağdaki cihazların yayın mesajlarını gönderen cihazdan haberdar olmasını sağlayan diğer mesajlar.

Ağınızda yüksek gecikme süresi ve paket kaybı yaşıyorsanız, bu, anahtarın kabul edeceği ve ileteceği paket miktarını sınırlayarak anahtarın taşmasını önlemek için kullanılabilir. Aynı anda çok fazla paket varsa, anahtar bu yayın paketlerini düşürür ve bu paketlerin ağdan çıkarılmasına yardımcı olur.

Yayın Fırtına Kontrolünü yapılandırmak istiyorsanız, Fırtına Kontrolünü kullanmak istediğiniz bağlantı noktalarını "Seçili" olarak işaretleyerek seçin, saniye başına sınırlamak istediğiniz yayın paketi miktarını seçin ( buradaki en iyi uygulama onu kapatmak olacaktır) veya küçük-orta ölçekli bir ağda saniyede 150 yayın paketi kullanın ) ve ardından ileri'ye tıklayın.

3) VLAN'ı yapılandırın

Bağlantı noktalarını "VLAN üye bağlantı noktalarına" (5 VLAN üye grubu) atamak için aşağıdaki pencereyi kullanın, bu, Kurulum Sihirbazında 5 VLAN Grubunun mümkün olduğu anlamına gelir. VLAN'ları kullanmak istemiyorsanız, lütfen "İleri"ye tıklayın.

3.1 Bağlantı noktalarını seçin ve VLAN Kimliği Atayın

İlk VLAN üye grubuna atamak istediğiniz bağlantı noktalarını seçin ve bu üye gruba bir VLAN Kimliği atayın. Bağlantı noktalarını "seçili" olarak işaretlemek için tıklayın ve ardından sağ okla VLAN "x" üye grubuna taşıyabilirsiniz. Diğer Trunk Gruplarını (VLAN "x" 1-5) seçmek için gri okların üzerindeki "VLAN20" açılır listesini kullanın.

3.2 VLAN Yapılandırma Adımları

3.2.1 VLAN Kimliği (2-4094) girerek en fazla 5 VLAN oluşturun

3.2.2 Bağlantı noktalarını seçin ve VLAN etiketsiz üye ataması için VID'yi belirtin

3.2.3 Tüm VLAN'lar için Trunk etiketli bağlantı noktası üyesi olacak bağlantı noktalarını seçin

Ana bağlantı noktaları, anahtarın TÜM bilinmeyen ve bilinen VLAN'ları ileteceği anlamına gelir.

Bağlantı noktası başına istediğiniz kadar etiketli üyeliğiniz olabileceğini, ancak bağlantı noktası başına yalnızca bir etiketsiz (varsayılan VLAN) olabileceğini unutmayın.

VLAN'lar hakkında daha fazla bilgi edinmek istiyorsanız bu makaleye göz atabilirsiniz.

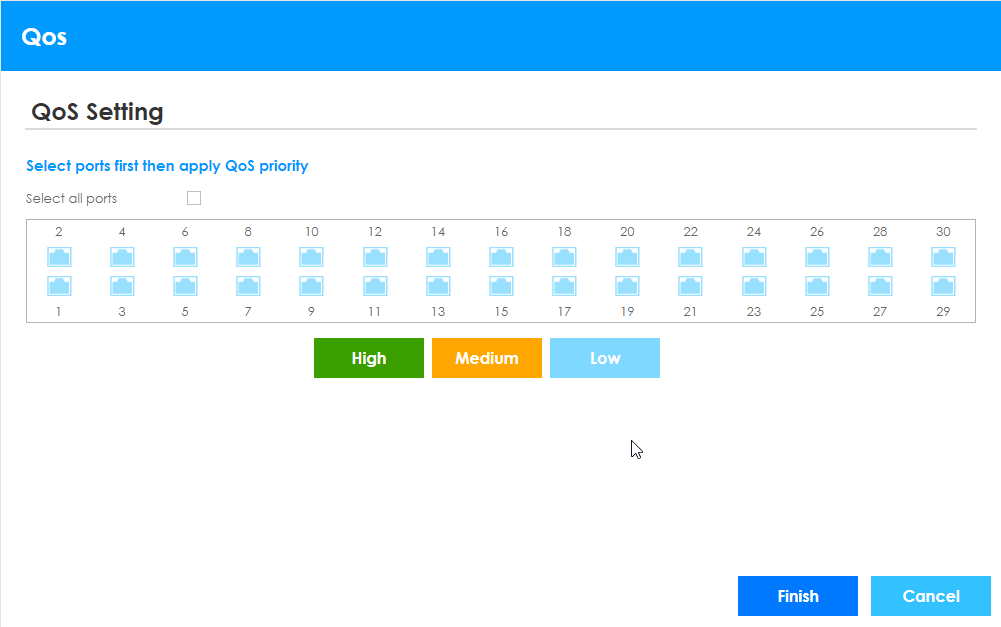

4 ) QoS ( Hizmet Kalitesi )

QoS, ağda hizmet verilen sınıflara trafik sağlamaya odaklanan yaygın bir trafik önceliklendirme tekniğidir. QoS ayarlarında bağlantı noktası başına trafik, yüksek, orta ve düşük öncelikli olarak yapılandırılabilir. İş ortamlarında, konuklara yönelik bağlantı noktaları trafik için düşük önceliğe sahip olmak isteyebilirken, iş sunucuları ve diğer hayati BT ekipmanları yüksek önceliğe sahip olmak isteyebilir.

QoS'yi yapılandırmak istiyorsanız, QoS kullanmak istediğiniz portları "Seçildi" olarak işaretleyerek seçin, "Yüksek", "Orta" veya "Düşük" üzerine tıklayın ve trafik önceliklendirmesini kategorilere ayırın.

Kurulum Sihirbazını bitirmek için "Bitir"e tıklayın.
