Simple Network Management Protocol (SNMP) е протокол на приложно ниво, използван за управление и наблюдение на устройства, базирани на TCP/IP. SNMP се използва за обмен на информация за управление между системата за управление на мрежата (NMS) и мрежовия елемент (NE).
Една мрежа, управлявана чрез SNMP, се състои от два основни компонента: Агенти и мениджър.
Агентът е софтуерен модул за управление, който се намира в управлявания комутатор (комутатора). Агентът преобразува информацията за локално управление от управлявания комутатор във форма, съвместима с SNMP.
Нещо повече, той съдържа обектни променливи/управлявани обекти, които определят всяка част от информацията, която трябва да се събира за комутатора. Примерите за променливи включват брой получени пакети, състояние на порта на възела и т.н. Информационната база за управление (MIB) е колекция от управлявани обекти. SNMP позволява на мениджъра и агентите да комуникират с цел достъп до тези обекти.
Мениджърът е конзолата, чрез която мрежовите администратори изпълняват функции за управление на мрежата. Той изпълнява приложения, които контролират и наблюдават управляваните устройства.
Освен това той може да управлява и наблюдава комутатора през мрежата чрез SNMP версия едно (SNMPv1), SNMP версия 2c или SNMP версия 3.
1) Конфигуриране на SNMP
Този урок ще ви покаже как да настроите основната конфигурация на SNMP на нашите комутатори.

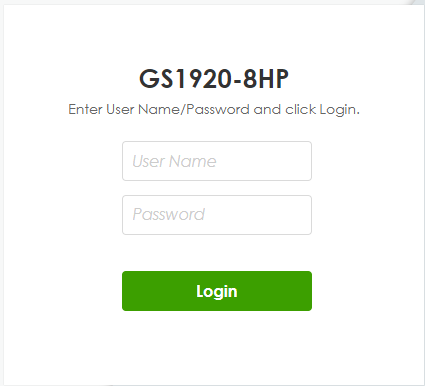

1. Осъществете достъп до устройството, като въведете неговия IP адрес в адресния ред на браузъра и влезете, като използвате удостоверението на устройството
2. На таблото за управление щракнете върху бързата връзка SNMP Status (Състояние на SNMP)

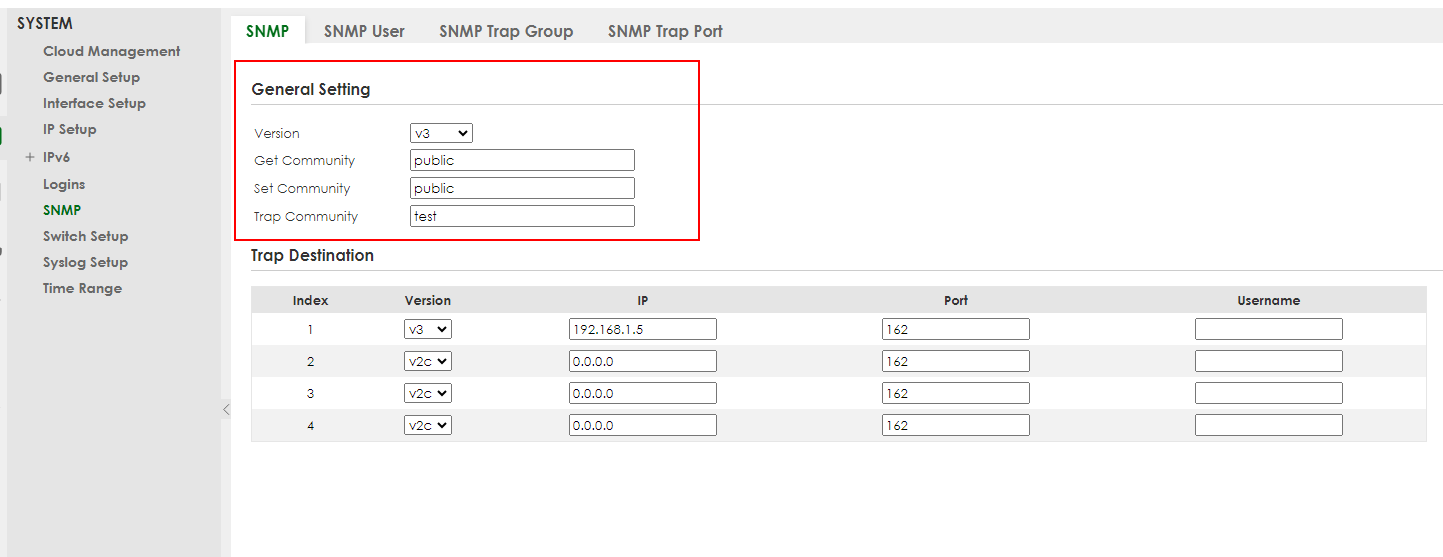

3. Изберете версията на SNMP, която искате да посочите по-долу, и след това конфигурирайте Get, Set и Trap Community (Общност за получаване, задаване и улавяне) в съответствие с вашия софтуер за управление на SNMP (по подразбиране: public)
5. Конфигурирайте трап дестинация, така че вашият комутатор да може да изпраща трапове (известия) на софтуера за управление на SNMP с конфигурирана от потребителя група трапове, след което натиснете "Apply".
6. Отидете на:
SYSTEM > SNMP > SNMP Trap Group
Екран Trap Group (Група капани), за да зададете типовете SNMP капани, които трябва да се изпращат на SNMP мениджъра, и след това използвайте екрана Trap Port (Порт на капана), за да изберете какъв тип Trap Group (Група капани) се получава на кой порт на комутатора
8. Ако използвате SNMPv3, трябва да конфигурирате някои специфични за потребителя параметри по-долу
9. За да създадете потребител, трябва да отидете на екрана SNMP User (Потребител на SNMP) и да добавите потребителя там
След това преминете към:
SYSTEM > SNMP > SNMP User > Add/Edit User
2) Конфигуриране на SNMP в стария графичен потребителски интерфейс
Този урок ще ви покаже как да настроите основната конфигурация на SNMP на нашите комутатори.

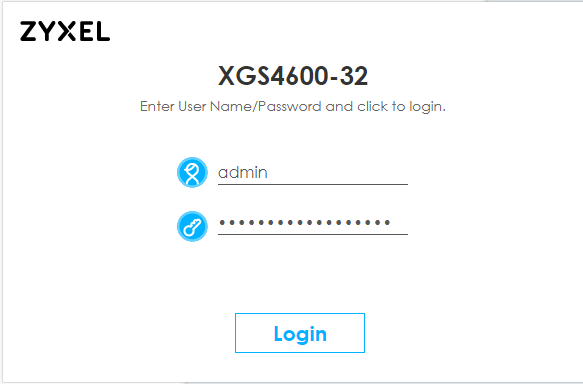

1. Осъществете достъп до устройството, като въведете неговия IP адрес в адресния ред на браузъра и влезете, като използвате удостоверението на устройството

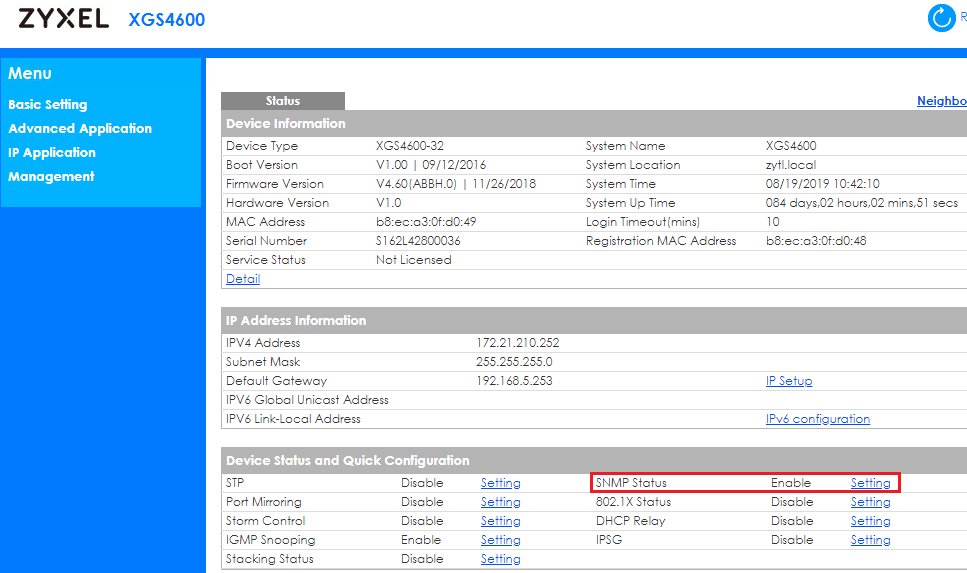

2. На таблото за управление щракнете върху бързата връзка SNMP Status (Състояние на SNMP) > Setting (Настройки)

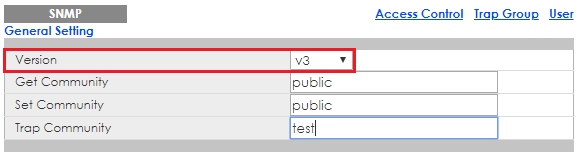

3. Изберете версията на SNMP, която искате да използвате тук
4. Конфигурирайте общностите Get, Set и Trap в съответствие с вашия софтуер за управление на SNMP (по подразбиране: public)
5. Конфигурирайте Trap Destination, за да може комутаторът ви да изпраща трапове (известия) на софтуера за управление на SNMP с конфигурирана от потребителя група трапове, след което натиснете "Apply".
6. Отидете на екрана Trap Group (Група капани), за да зададете типовете SNMP капани, които трябва да се изпращат на SNMP мениджъра
7. Използвайте екрана Trap Port (Порт на капана), за да изберете какъв тип група капани се получават на кой порт на комутатора
8. Ако използвате SNMPv3, трябва да конфигурирате някои специфични за потребителя параметри
9. За да създадете потребител, трябва да отидете на екрана SNMP User (Потребител на SNMP) и да добавите потребителя там
