В тази статия се обяснява как защитните стени на Zyxel и switches поддържат инсталиране в стандартен 19-инчов шкаф, като се обръща специално внимание на различните модели и форм-фактори. Статията разглежда дали скобите за монтаж в шкаф („уши“) са включени в комплекта или се изискват отделно, как да разпознавате устройствата, подходящи за монтаж в шкаф, и как да проверите опциите за монтаж в официалната документация на Zyxel.
Забележка: Това са общи указания. Винаги проверявайте техническата спецификация или ръководството за инсталиране за вашия конкретен модел.
Ключова концепция
Стандартна ширина на 19-инчов шкаф:
- 482,6 мм
Ако устройството е по-малко, се използват уши за рак, за да се разшири до пълната ширина.
Как да определите типа на монтаж въз основа на ширината на устройството
| Ширина на устройството | Тип монтаж |
|---|---|
| < 250 mm | Само за рафт/бюро |
| 250–430 mm | Монтаж в шкаф с удължени уши |
| ≥ 430 mm | Стандартно монтиране в 19-инчов шкаф |
Изчисляване на размера на ушите
Използвайте следната формула:
(482,6 mm − ширина на устройството) / 2
Това дава приблизителния размер на едно ухо за монтаж в шкаф.
Важни бележки
- Размерът на ухото е само приблизителен
- Позициите и формата на отворите могат да варират
- Винаги използвайте оригинални комплекти за монтаж на стелаж на Zyxel, когато е възможно
Използвайте и универсални монтажни елементи, но само след като първо проверите съвместимостта: Как да намерите аксесоари и резервни части за Zyxel
Firewall
| USG FLEX 500H / USG FLEX 700H | USG FLEX 200H / HP |
| Модел | За монтаж в шкаф | Комплект за монтаж в шкаф 19 инча включен | Размери на устройството (Ш × Д × В, мм) | Размер на комплект за монтаж в шкаф от всяка страна (мм) |
| USG FLEX 50H / HP | Не | Не | 216 × 143 × 33 | Настолно устройство |
| USG FLEX 100H / HP | Не | Не | 216 × 143 × 33 | Настолно устройство |
| USG FLEX 200H / HP | Да | Да | 272 × 187 × 36 | ~105 мм |
| USG FLEX 500H | Да | Да | 300 × 182 × 43,5 | ~91 мм |
| USG FLEX 700H | Да | Да | 430 × 250 × 43,5 | ~26 мм |
Switch

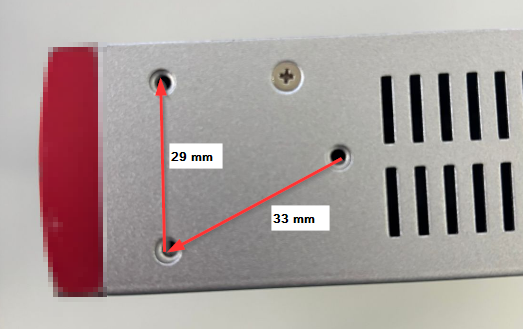

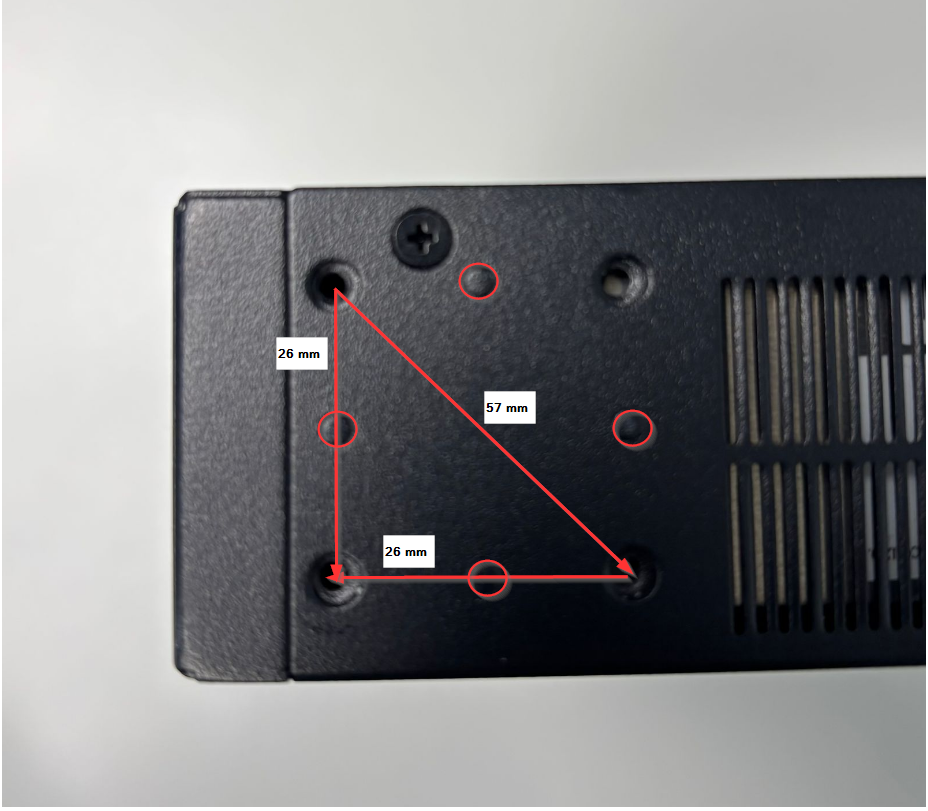

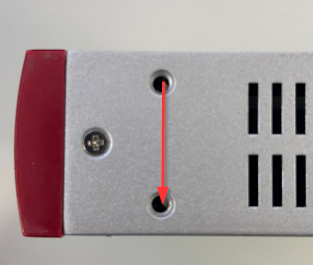

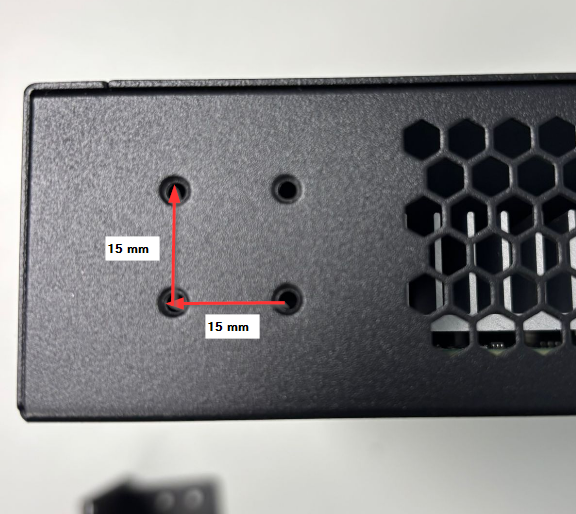

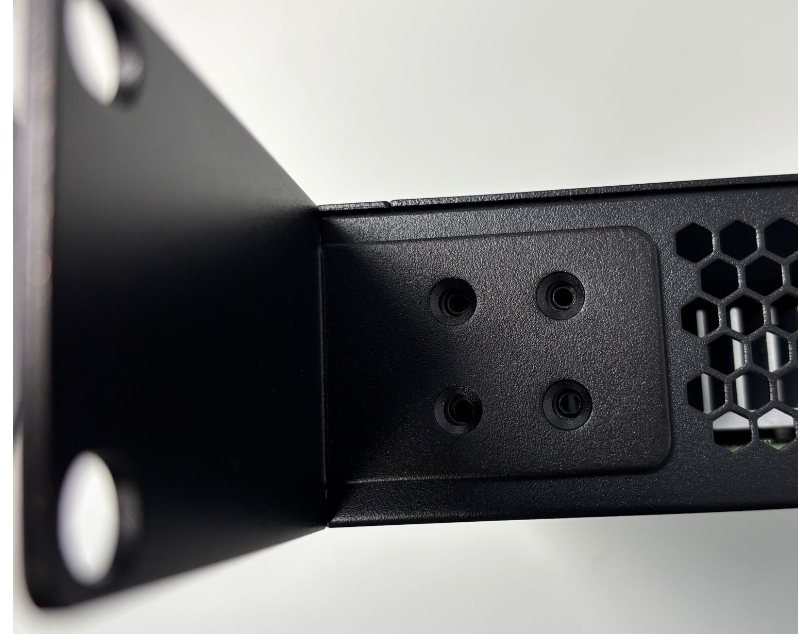

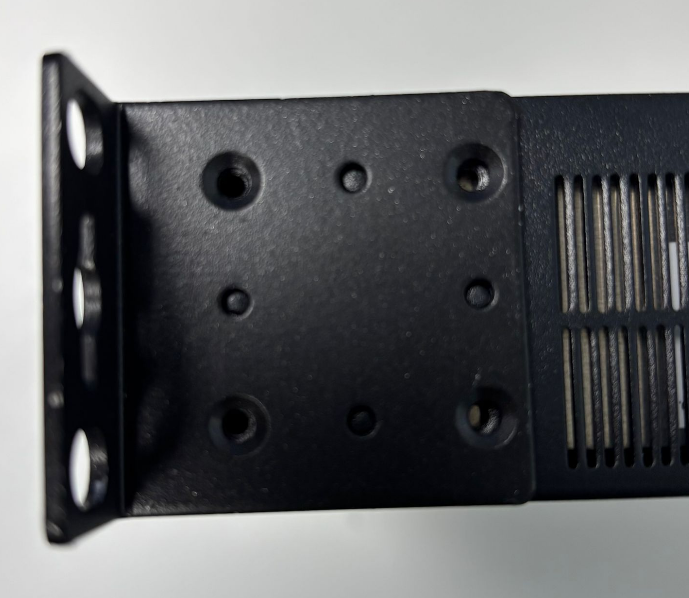

Zyxel switches може да има два различни варианта на монтажни отвори. И двата варианта са показани на снимките с размери.
В таблицата по-долу можете да намерите информация за това кои switches могат да бъдат монтирани в шкаф и кои не. Тя показва също размери на устройството и размери за монтаж.
| Модел | Може да се монтира в шкаф | Комплект за монтаж в шкаф 19 инча включен | Размери на устройството (Ш×Д×В, мм) | Размер на комплекта за монтаж в 19-инчов шкаф от всяка страна (мм) |
| GS1100-24ES | Да | Да | 280 x 126 x 44 | ~101,3 мм |
| GS1900-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1915-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1100-24E | Да | Да | 267 x 162 x 42 | ~107,8 мм |
| GS1350-12HP | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS2220-10 | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS2220-10HP | Да | Да | 267 x 162 x 44 | ~107,8 мм |
| GS1920-8HPV2 | Да | Не | 267 x 162 x 44 | ~107,8 мм |
| GS1900-24 | Да | Да | 440 x 131 x 44 | ~26 мм |
| GS1900-48 | Да | Да | 440 x 200 x 44 | ~26 мм |
| GS1920-48V2 | Да | Да | 440 x 200 x 44,5 | ~26 мм |
| GS2220-50 | Да | Да | 440 x 200 x 44,5 | ~26 мм |
| XGS1935-28 | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-28HP | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-52 | Да | Да | 440 x 270 x 43 | ~26 мм |
| XGS1935-52HP | Да | Да | 440 x 270 x 43 | ~26 мм |
| GS1920-24V2 | Да | Да | 441 x 131 x 44 | ~26 мм |
| GS2220-28 | Да | Да | 441 x 131 x 44 | ~26 мм |
| GS1350-26HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS1920-24HPV2 | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS1920-48HPV2 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-28 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-52 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XMG1930-30 | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS2220-28HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| GS2220-50HP | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-30 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-30F | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS2220-54 | Да | Да | 441 x 270 x 44 | ~26 мм |
| XGS1930-28HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS1930-52HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG1930-30HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG2230-28HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XMG2230-52HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-30HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-54HP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XGS2220-54FP | Да | Да | 441 x 330 x 44 | ~26 мм |
| XS3800-28 | Да | Да | 441 x 360 x 44 | ~26 мм |
| GS1350-18HP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| GS1900-24EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| GS1915-24EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-10 | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-12F | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1935-12F | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XS1930-12HP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XMG1915-18EP | Да | Да | 330 x 230 x 44 | ~76,3 мм |
| XGS1210-12 | Не | Не | 250 x 104 x 27 | Настолно устройство |
| XGS1250-12 | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1900-8 | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1900-8HP | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1900-10HP | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1915-8 | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1915-8EP | Не | Не | 250 x 104 x 27 | Настолно устройство |
| XMG1915-10E | Не | Не | 250 x 104 x 27 | Настолно устройство |
| XMG1915-10EP | Не | Не | 250 x 104 x 27 | Настолно устройство |
| XGS1010-12 | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1100-10HP | Не | Не | 250 x 104 x 27 | Настолно устройство |
| GS1100-16 | Да | Не | 215 x 133 x 42 | ~134 мм |
| GS1100-16S | Да | Да | 215,5 x 133 x 44 | ~134 мм |
| GS1200-5 | Не | Не | 121 x 75 x 26 | Настолно устройство |
| GS-105BV3 | Не | Не | 121 x 75 x 26 | Настолно устройство |
| GS1005HP | Не | Не | 121 x 75 x 26 | Настолно устройство |
| GS-108BV5 | Не | Не | 126 x 51,8 x 24 | Настолно устройство |
| GS-108SV2 | Не | Не | 138,1 x 67,6 x 28,6 | Настолно устройство |
| GS1200-5HPV3 | Не | Не | 155 × 85 × 26 | Настолно устройство |
| GS1200-8 | Не | Не | 155 x 85 x 26 | Настолно устройство |
| GS-108BV3 | Не | Не | 155 x 85 x 26 | Настолно устройство |
| XMG-105 | Не | Не | 160 x 110 x 26 | Настолно устройство |
| XMG-105HP | Не | Не | 160 x 110 x 26 | Настолно устройство |
| MG-105 | Не | Не | 160 x 110 x 26 | Настолно устройство |
| GS1200-10V3 | Не | Не | 193 × 85 × 26 | Настолно устройство |
| GS1200-8HPV3 | Не | Не | 193 × 85 × 26 | Настолно устройство |
| GS1200-5HPV2 | Не | Не | 193 x 84 x 26 | Настолно устройство |
| GS1350-6HP | Не | Не | 193 x 84 x 26 | Настолно устройство |
| GS1200-8HPV2 | Не | Не | 240 x 105 x 26 | Настолно устройство |
| GS1008HP | Не | Не | 240 x 105 x 26 | Настолно устройство |
| XMG-108 | Не | Не | 240 x 105 x 27 | Настолно устройство |
| XMG-108HP | Не | Не | 240 x 105 x 27 | Настолно устройство |
| MG-108 | Не | Не | 240 x 106 x 26 | Настолно устройство |
| GS-105BV5 | Не | Не | 82,5 x 46,8 x 24 | Настолно устройство |
| GS-105SV2 | Не | Не | 99,1 x 67,6 x 28,6 | Настолно устройство |
