Legacy USG - Конфигуриране на 2 WAN връзки с една и съща VLAN

Issue:

"Не мога да настроя два PPP интерфейса с една и съща VLAN като базов интерфейс!"

Решение:

Ако се сблъсквате с проблема, че имате повече от една PPPoE връзка, маркирана с VLAN, и двете използват един и същ VLAN ID (за този пример: German Telekom - VLAN 7), трябва да използвате комутатор, за да размаркирате една от връзките.

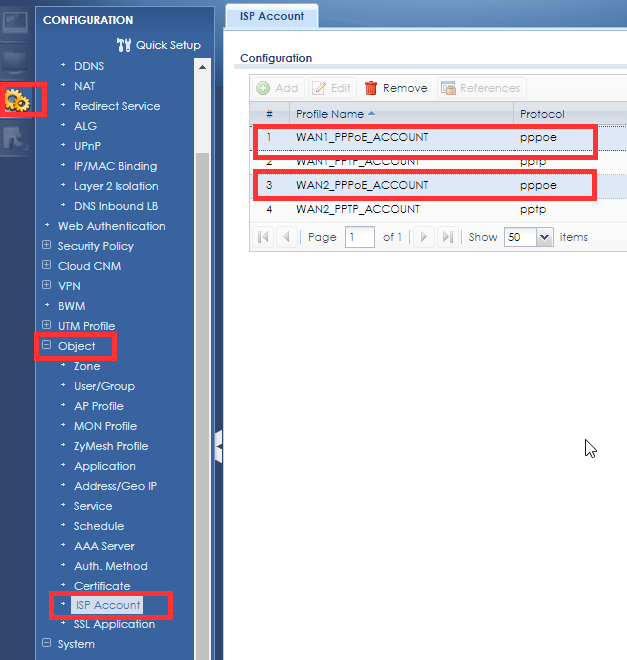

За да направим някои предварителни конфигурации, ще настроим акаунтите на доставчиците на интернет услуги. Затова отидете в Configuration (Конфигурация) > Object (Обект) > ISP Account (Акаунт на интернет доставчик) и добавете или използвайте един от съществуващите PPPoE акаунти, за да въведете данните на вашия интернет доставчик. Моля, повторете това за втората връзка.

Конфигуриране на VLAN

За втората връзка се нуждаете от комутатор, за да размаркирате VLAN. В тази статия-база знания е описано как да управлявате VLAN на комутатор Zyxel.

Конфигурацията е следната:

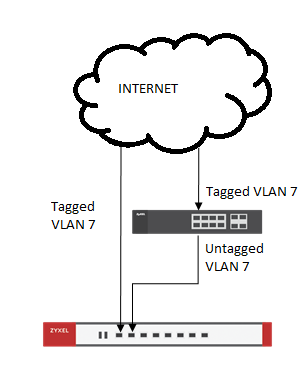

Връзката от интернет/модема към комутатора е маркирана с VLAN7. Връзката от комутатора към устройството USG трябва да бъде с немаркирана VLAN7.

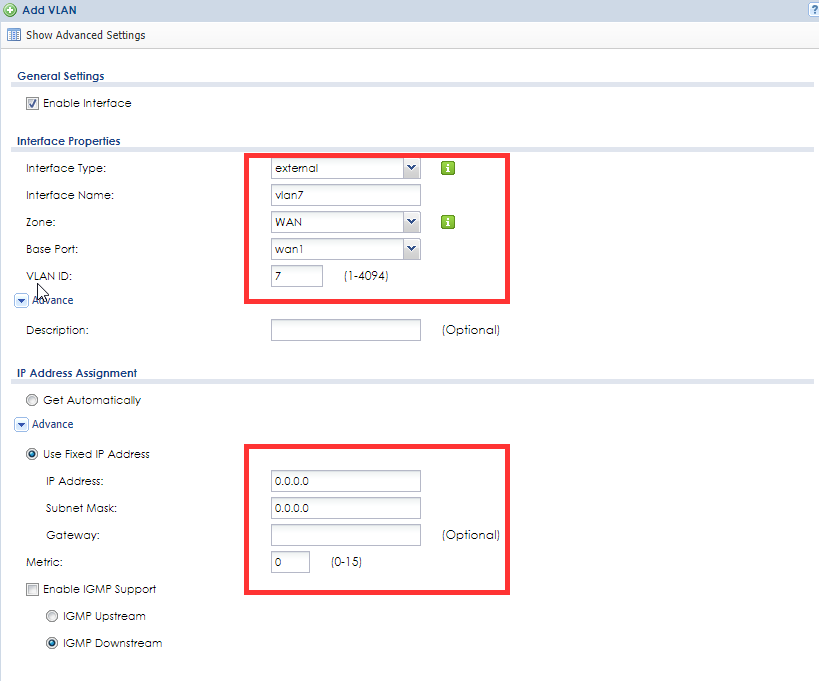

В USG отидете в Configuration (Конфигурация) > Interfaces (Интерфейси) > VLAN (VLAN) и щракнете върху "Add" (Добавяне), за да създадете нова VLAN по следния начин:

За "Base Port" (Базов порт) изберете порта на USG (където е включена ISP връзката) от USG310 и по-високи.

Настройване на интернет връзки

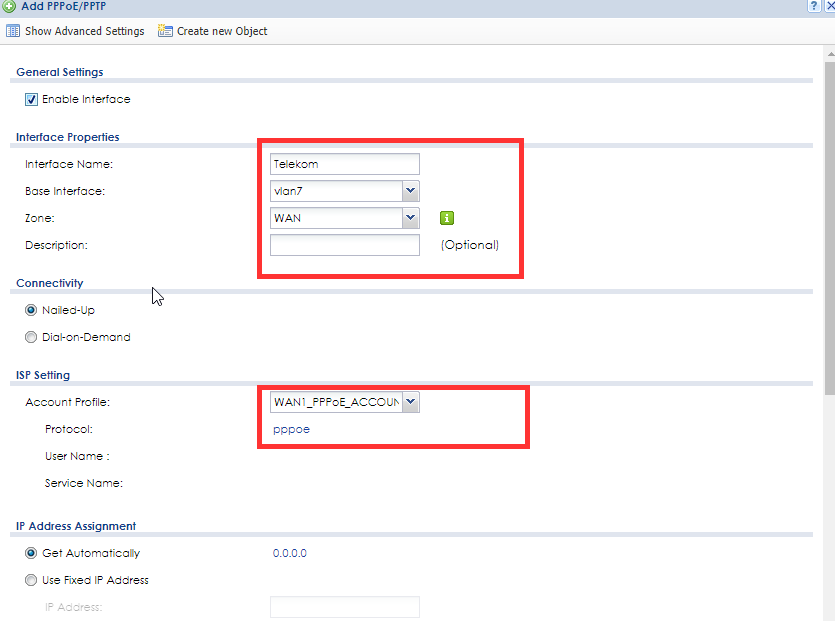

Отидете в "Configuration" (Конфигурация) > "Network" (Мрежа) > "Interface" (Интерфейс) > "PPP" (PPP) и щракнете върху "Add" (Добавяне).

Тя трябва да бъде настроена по следния начин:

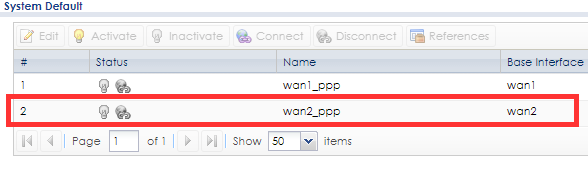

За втората връзка може да се използва връзка по подразбиране на системата. Но се уверете, че използвате връзка, която не използва същия базов порт като VLAN. В този пример използвахме базовия порт WAN1 за VLAN7. Това означава, че сега трябва да използвате WAN2:

Сега вече сте настроили две интернет връзки, базирани на VLAN.

KB-00255
