Понякога вие като администратор искате да регулирате честотната лента, използвана от вашите клиенти. Този урок ще покаже как да го направите на повечето от нашите единици. Основите остават много сходни в цялата ни продуктова гама!

Първата част на урока ще ви покаже как да настроите правило за управление на честотната лента, използвайки SIP трафик като пример

Тази втора част от урока ще предостави два сценария за настройка на QoS. Една от основните причини потребителите да активират управление на честотната лента (QoS) е да дадат приоритет на VoIP трафика. Това ръководство ще предостави инструкции за създаване на правило за QoS за приоритизиране на VoIP, както и за приоритизиране на трафика за конкретно устройство(а).

Съдържание

Раздел A: Конфигуриране на BWM

Раздел B: Конфигуриране на VoIP чрез BWM

Активиране на BWM

QoS за VoIP услуга

QoS базирано на IP-адрес

Раздел A: Конфигуриране на BWM

1 . Влезте в устройството, като въведете IP адрес и идентификационни данни за администраторски акаунт

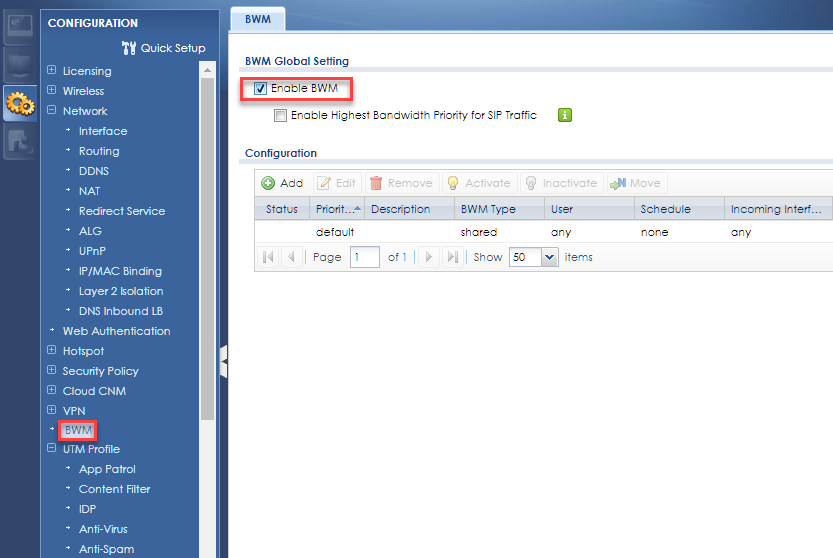

2 . Отидете до Configuration > BWM и поставете отметка в квадратчето, за да активирате BWM


3 . В зависимост от вашето устройство (ZyWall USG 50 или по-високо и USG серия от следващо поколение), можете да поставите отметка до „Активиране на най-високия приоритет на честотната лента за SIP трафик“. Тази опция използва стандартния SIP-порт UDP 5060.



4 . В зависимост от вашия сценарий трябва да създадете обекти за вашите услуги и IP адреси:

Отидете до Configuration > Object > Address/Geo IP , за да създадете обекти IP Address за вашите SIP телефони например - като използвате раздела „Address Group” по-горе, можете да поставите тези обекти в група, за да ги използвате по-късно във вашия BWM

5 . Отидете до Конфигурация > Обект > Услуга и създайте желан сервизен обект

6 . Отидете до Конфигурация > Обект > Услуга , за да създадете график, когато трябва да се прилага правилото BWM

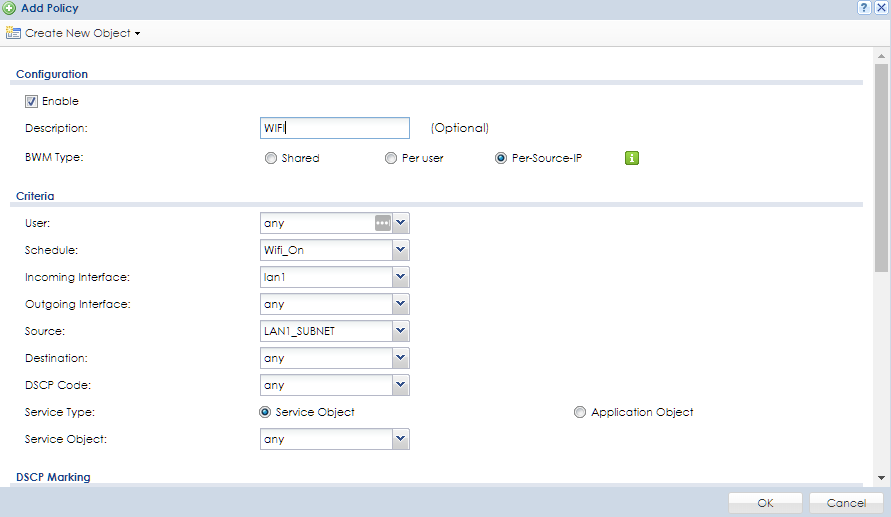

7 . Сега се върнете към Configuration > BWM и щракнете върху „Add“, изберете подходящо име, изберете предварително създадения „Schedule“, „Incoming Interface“ (обикновено една от вашите LAN мрежи) и „Service Object“



8 . Превъртете надолу до „ Оформяне на честотната лента “ и изберете желания приоритет за входящ и изходящ трафик (7 = най-нисък приоритет, 1 = най-висок приоритет, 5 = по подразбиране за VOIP трафик )

Това е! Сега успешно създадохте BWM правило, което приоритизира вашия VOIP трафик.

Раздел B: Конфигуриране на VoIP чрез BWM

Активиране на BWM

Влезте в страницата за уеб конфигурация на рутера и отидете в менюто, Конфигурация ( ) → BWM . Поставете отметка в квадратчето, за да активирате функцията за управление на честотната лента ( Enable BWM ) и приложете настройките.

Всички правила, създадени от потребителя, ще имат по-висок приоритет в зависимост от конфигурацията на потребителя. Целият останал трафик ще има приоритет 7 въз основа на BWM правилото по подразбиране.

QoS за VoIP услуга

За да създадете правило за управление на честотната лента, позволяващо приоритет на VoIP трафика, щракнете върху бутона Добавяне .

Забележка: Направете това само ако квадратчето за отметка „Активиране на най-високия приоритет на честотната лента за SIP трафик“ не е отметнато или не е налично на модела на вашето устройство.

• Отидете на Service Object и изберете SIP (или портовете, използвани за VoIP)
• Превъртете надолу до опцията за оформяне на честотната лента и задайте приоритета на 1 (най-висок приоритет)
• Оставете всички други полета по подразбиране


Ако използвате патентован VoIP порт, ще трябва първо да създадете сервизния обект. Отидете на Конфигурация ( ) → Обект → Услуга и щракнете върху бутона Добавяне , за да вмъкнете и обект за собствен номер на VoIP порт.

След като сте създали обекта за сервизния порт, можете да създадете правилото BWM, за да приоритизирате този конкретен VoIP порт.

QoS базирано на IP-адрес

За да разрешим приоритет на определен възел въз основа на неговия IP адрес, първо трябва да създадем адресния обект. Отидете на Конфигурация ( ) → Обект → Адрес и щракнете върху бутона Добавяне , за да вмъкнете записа за IP адрес за устройството.

Сега, след като адресният обект е създаден, можем да създадем правилото BWM, за да приоритизираме целия трафик от устройството.

• За полето Входящ интерфейс под „Критерии“ изберете LAN1 (това е вътрешният интерфейс, към който устройството е свързано на рутера)
• За полето Изходящ интерфейс изберете подходящата WAN връзка или изберете SYSTEM_DEFAULT_WAN_TRUNK , за да приложите приоритета за управление на честотната лента през всички WAN връзки
• За полето Източник изберете адресния обект, който сте създали за IP на устройството ( IP_Phone въз основа на това ръководство)
• Превъртете надолу до Bandwidth Shaping и задайте приоритет (1 е най-високият)
