Мрежов комутатор - Конфигуриране на RSTP (Rapid-Spanning-Tree-Protocol) в пръстеновидна топология

Този пример показва на администраторите как да настроят RSTP (Rapid Spanning Tree Protocol) в пръстеновидна топология, за да реализират резервиране на мрежата.

Конфигуриране на RSTP в пръстенова топология

1. Конфигуриране на RSTP в пръстеновидна топология

Забележка! Уверете се, че връзката между комутатор-2 и комутатор-3 не е свързана, за да предотвратите нежелани контури, преди да завършите настройката на RSTP.

1.1 Настройка на Switch-1

Влезте в уеб графичния интерфейс и отидете на

SWITCHING > Spanning Tree Protocol > Spanning Tree Setup

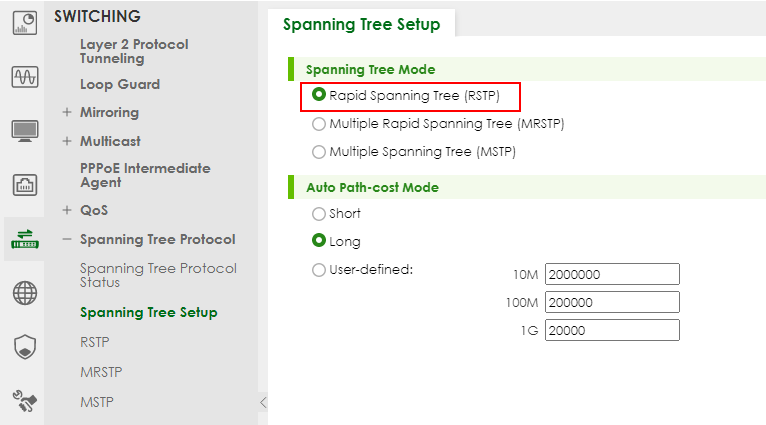

.Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).

3. Настройте Switch-1: Влезте в уеб графичния интерфейс и отидете на:

SWITCHING > Spanning Tree Protocol > RSTP

След това поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 4096. Активен порт 1, 2. Щракнете върху "Apply".

1.2 Настройка на комутатор-2

1. Влезте в уеб графичния интерфейс и отидете на:

Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).

2. Настройте RSTP, като преминете към:

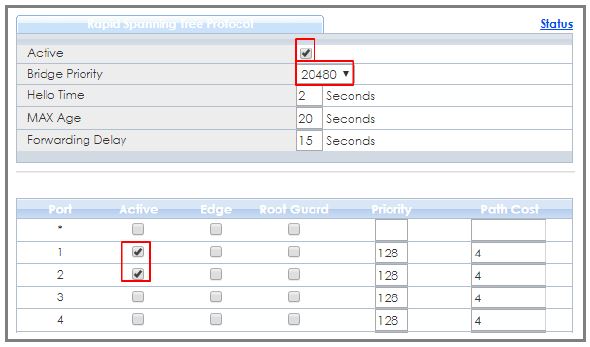

След това поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 20480. Активен порт 1, 2. Щракнете върху "Apply".

1.3 Настройка на комутатор-3

Влезте в уеб графичния потребителски интерфейс и отидете в менюто > Advanced Application ( Разширено приложение)> Spanning Tree Protocol (Протокол за сканиращо дърво) > Configuration (Конфигуриране). Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).

4. Настройте комутатора-3: Влезте в уеб графичния потребителски интерфейс и отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > RSTP. Поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 32768. Активен порт 1, 2. Щракнете върху "Apply".

1. Накрая свържете връзката между Switch-2 и Switch-3.

1.4 Проверка на резултата

• Проверете състоянието на Switch-1:

Отидете на:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

Идентификаторът на кореновия мост и идентификаторът на нашия мост трябва да са едни и същи. Това означава, че Switch-1 е кореновият мост. И двата порта 1 и 2 трябва да са в състояние FORWARDING , а ролите на двата порта са Designated Ports.

* Стар графичен интерфейс

Проверка на състоянието на комутатор-2

Отидете на:

SWITCHING > Spanning Tree Protocol > Spanning Tree Protocol Status

и проверете състоянието на порта на Switch-2. Порт 1 трябва да е коренният порт в състояние FORWARDING , а порт 2 трябва да е обозначен порт също в състояние FORWARDING .


* Стар графичен интерфейс

Проверка на състоянието на комутатор-3

Отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Spanning Tree (Спиращо дърво) и проверете състоянието на порта на Switch-3. Порт 1 трябва да е коренният порт в състояние FORWARDING (Предаване) , а порт 2 е алтернативен порт в състояние DISCARDING (Предаване) .

Note! Don't forget to save the configuration to not lose it when rebooting the switch

2) Конфигуриране на RSTP в пръстеновидна топология (наследен графичен интерфейс)

1. Уверете се, че връзката между комутатор-2 и комутатор-3 не е свързана, за да се предотвратят нежелани контури, преди да завършите настройката на RSTP.
2. Настройте Switch-1: Влезте в уеб графичния интерфейс и отидете в Menu (Меню) > Advanced Application ( Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > Configuration (Конфигуриране). Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).


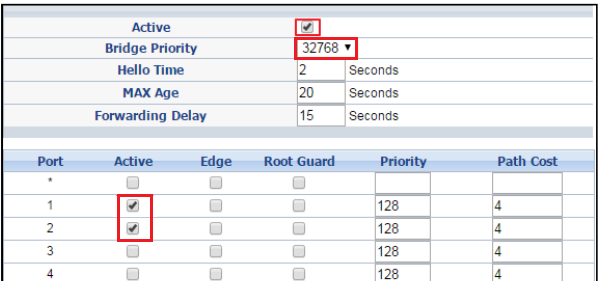

3. Настройте комутатор-1: Влезте в уеб графичния интерфейс и отидете в менюто > Advanced Application (Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > RSTP. Поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 4096. Активен порт 1, 2. Щракнете върху "Apply".

4. Настройте комутатор-2: Влезте в уеб графичния интерфейс и отидете в Menu (Меню) > Advanced Application ( Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > Configuration (Конфигуриране). Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).
5. Настройте комутатор-2: Влезте в уеб графичния интерфейс и отидете в меню > Advanced Application (Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > RSTP. Поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 20480. Активен порт 1, 2. Щракнете върху "Apply".

6. Настройте комутатор-3: Влезте в уеб графичния интерфейс и отидете в Menu (Меню) > Advanced Application ( Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > Configuration (Конфигуриране). Проверете дали конфигурацията на Spanning Tree е Rapid Spanning Tree. Ако не е, изберете я и щракнете върху "Apply" (Приложи).
7. Настройте комутатор-3: Влезте в уеб графичния интерфейс и отидете в менюто > Advanced Application (Разширено приложение) > Spanning Tree Protocol (Протокол за сканиращо дърво) > RSTP. Поставете отметка в квадратчето "Active" (Активен). Задайте приоритет на моста = 32768. Активен порт 1, 2. Щракнете върху "Apply".

8. Накрая свържете връзката между Switch-2 и Switch-3.

2. Тествайте резултата

• Проверете състоянието на комутатора-1: Отидете в менюто > Разширено приложение > Протокол на сканиращо дърво. Идентификаторът на кореновия мост и идентификаторът на нашия мост трябва да са еднакви. Това означава, че Switch-1 е кореновият мост. И двата порта 1 и 2 трябва да са в състояние FORWARDING (Предаване) , а ролите на двата им порта са Designated Ports (Определени портове).

• Проверете състоянието на Switch-2: Отидете в Menu (Меню) > Advanced Application (Разширено приложение) > Spanning Tree (Спиращо дърво) и проверете състоянието на порта на Switch-2. Порт 1 трябва да е Root Port (коренният порт) в състояние FORWARDING (изпращане) , а порт 2 трябва да е Designated Port (обозначен порт) също в състояние FORWARDING (изпращане) .




• Проверете състоянието на комутатора-3: Отидете в Menu > Advanced Application > Spanning Tree и проверете състоянието на порта на комутатора-3. Порт 1 трябва да е коренният порт в състояние FORWARDING , докато порт 2 е алтернативен порт в състояние DISCARDING .



3. Какво може да се обърка

• Ако вашият Root Bridge не е устройството, което сте очаквали:

1. Намалете приоритета на Spanning Tree на това устройство.
2. Увеличете приоритета на Spanning Tree на другите устройства.

• Комутаторът с НАЙ-МАЛКИЯ приоритет на моста ще бъде Root Bridge. Ако приоритетът е един и същ, комутаторът с НАЙ-МАЛЪК MAC адрес ще бъде Root Bridge (Коренният мост).
• Ако не е възможен достъп до управлението на комутаторите и светодиодите на портовете на комутатора мигат постоянно, можете да възстановите достъпа до управлението, като премахнете или прекъснете всички излишни връзки, за да прекъснете пръстена.
  Това често се случва преди Spanning Tree да бъде конфигуриран на устройствата или ако Spanning Tree е конфигуриран неправилно.
