Превключване - Конфигуриране на контрола на честотната лента [Rate Limit]

Този пример показва на администраторите как да конфигурират контрола на честотната лента, за да управляват скоростта на трафика.
Можем да ограничим или входящия трафик, или изходящия трафик, или и двете.

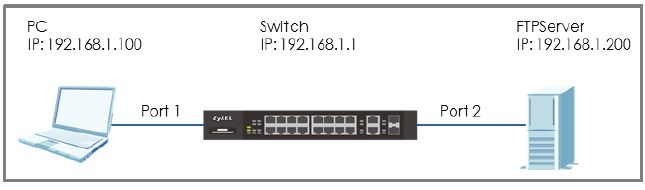

В този пример използваме два компютъра: FTP клиент (PC) и FTP сървър (FTPServer).
Компютърът ще качва файлове или ще сваля файлове от FTP сървъра.

Конфигуриране на контрола на честотната лента за ограничаване на скоростта на трафика

Забележка:
Всички мрежови IP адреси и маски на подмрежи са използвани като примери в тази статия. Моля, заменете ги с вашите действителни мрежови IP адреси и маски на подмрежата. Този пример е тестван с XGS4600-32 с фърмуер v4.50.

1) Конфигуриране на контрола на честотната лента

1. Влезте в уеб графичния потребителски интерфейс и отидете на

SWITCHING > QoS > Bandwidth Control

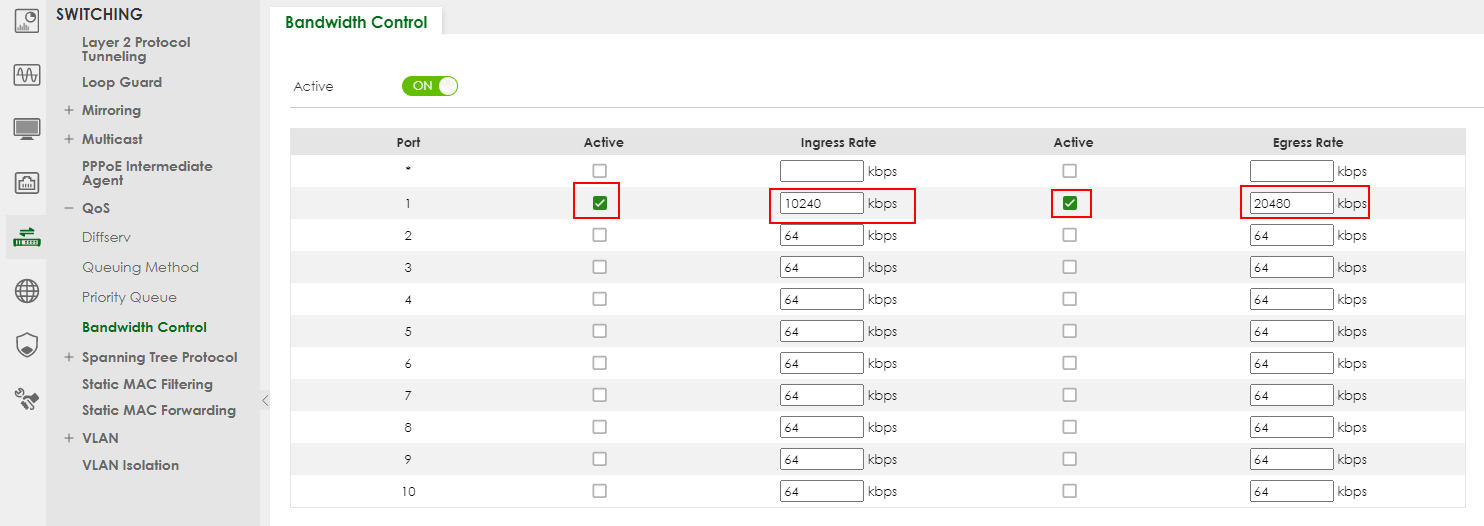

2. Поставете отметка в полето "Active" (Активен). Въведете скоростите в Ingress Rate (ограничение за качване) = 10240 kbps и Egress Rate (ограничение за изтегляне) = 20480 kbps.

Не забравяйте да поставите отметка и в полетата на порта "Active" (Активен). Щракнете върху "Apply" (Прилагане) накрая.

3. Запишете конфигурацията

Тестване на резултата

1. Използвайте компютъра, за да качите файл на FTP сървъра. Скоростта на прехвърляне трябва да бъде повече или по-малко от 1,25 MB/s (10240 Kbit/s).



2. Използвайте компютъра, за да изтеглите файл от FTP сървъра. Скоростта на прехвърляне трябва да бъде повече или по-малко от 2,5 MB/s (20480 Kbit/s).


Ако имате проблеми

Включете функцията за контрол на потока на комутатора и компютъра

Известен проблем, с който сме се сблъсквали, е, че пропускателната способност на TCP на някои устройства може да е нестабилна и ненадеждна. Това се дължи на факта, че входящото управление на пропускателната способност (BWM) на някои устройства (напр. компютри с Windows с по-малко ефективни мрежови карти) работи лошо при конфигурирането на контрола на пропускателната способност (ограничаване на скоростта) и може да доведе до неочакван резултат. Когато е въведено управление на честотната лента, включването на управлението на потока увеличава входящата пропускателна способност, тъй като предаващите компютри няма да препълнят размера на прозореца и да причинят загуба на пакети.

Управлението на потока работи чрез изпращане на сигнали за пауза към изпращащия порт, когато буферната памет на приемащия порт (на комутатора) е пълна, което регулира трафика, за да съответства на настройките за управление на честотната лента на приемащия порт. Контролът на потока трябва да бъде активиран и от двете страни, за да има ефект. Хубавото обаче е, че повечето мрежови карти в персоналните компютри би трябвало да имат активиран контрол на потока по подразбиране, поради което можете да получите задоволителни резултати, като активирате контрола на потока само на портовете на комутатора.

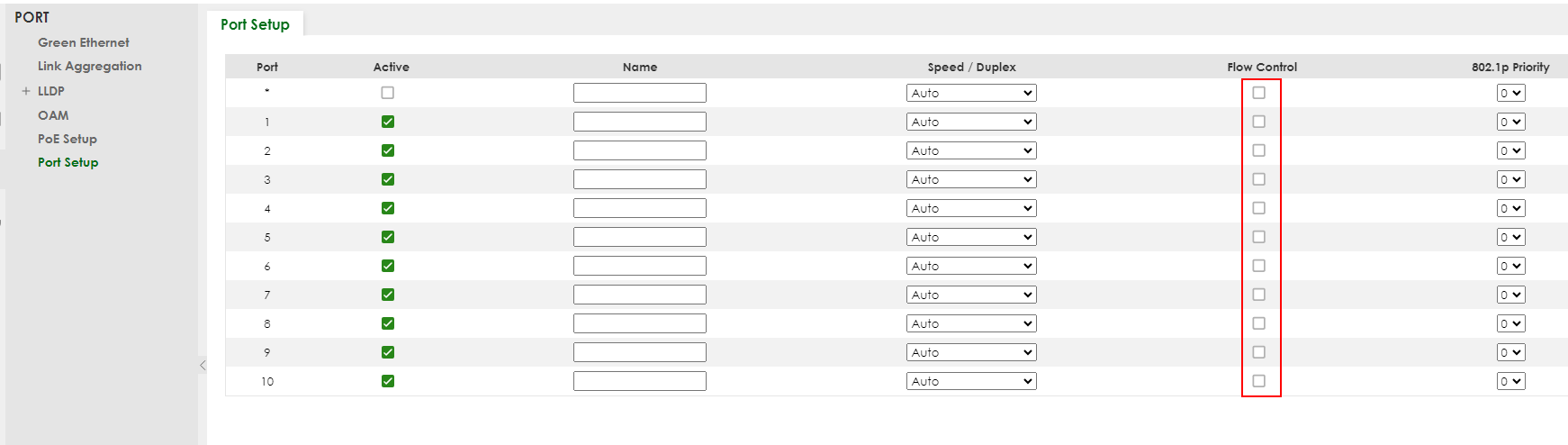

Конфигуриране на управлението на потока чрез навигация към:

PORT > Port Setup

2) Конфигуриране на контрола на честотната лента в стария графичен потребителски интерфейс

1. Влезте в уеб графичния потребителски интерфейс и отидете на

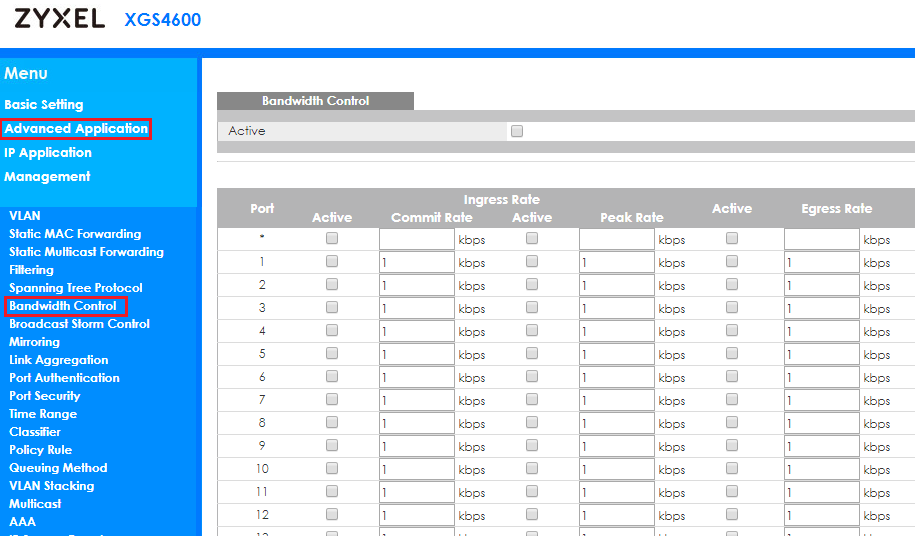

Menu > Advanced Application > Bandwidth Control

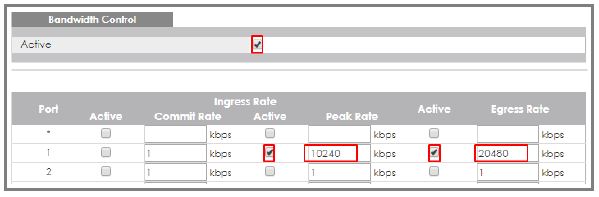

2. Поставете отметка в полето "Active" (Активен). Въведете скоростите в Ingress Rate (ограничение за качване) = 10240 kbps и Egress Rate (ограничение за изтегляне) = 20480 kbps.

Не забравяйте да поставите отметка и в полетата на порта "Active" (Активен). Щракнете върху "Apply" (Прилагане) накрая.

Тестване на резултата

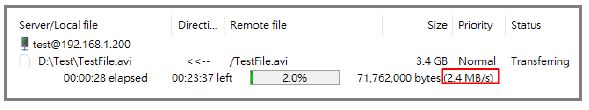

1. Използвайте компютъра, за да качите файл на FTP сървъра. Скоростта на прехвърляне трябва да бъде повече или по-малко от 1,25 MB/s (10240 Kbit/s).

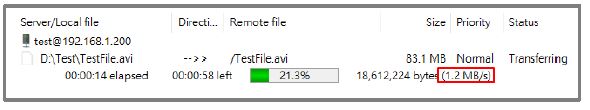

2. Използвайте компютъра, за да изтеглите файл от FTP сървъра. Скоростта на прехвърляне трябва да бъде повече или по-малко от 2,5 MB/s (20480 Kbit/s).


Ако имате проблеми

Включете функцията за контрол на потока на комутатора и компютъра

Известен проблем, с който сме се сблъсквали, е, че пропускателната способност на TCP на някои устройства може да е нестабилна и ненадеждна. Това се дължи на факта, че входящото управление на пропускателната способност (BWM) на някои устройства (напр. компютри с Windows с по-малко ефективни мрежови карти) работи лошо при конфигурирането на контрола на пропускателната способност (ограничаване на скоростта) и може да доведе до неочакван резултат. Когато е въведено управление на честотната лента, включването на управлението на потока увеличава входящата пропускателна способност, тъй като предаващите компютри няма да препълнят размера на прозореца и да причинят загуба на пакети.

Управлението на потока работи чрез изпращане на сигнали за пауза към изпращащия порт, когато буферната памет на приемащия порт (на комутатора) е пълна, което регулира трафика, за да съответства на настройките за управление на честотната лента на приемащия порт. Контролът на потока трябва да бъде активиран и от двете страни, за да има ефект. Хубавото обаче е, че повечето мрежови карти в персоналните компютри би трябвало да имат активиран контрол на потока по подразбиране, поради което можете да получите задоволителни резултати, като активирате контрола на потока само на портовете на комутатора.

Конфигурирайте управлението на потока, като преминете към "Основни настройки -> Настройки на портове":
