Tento článek vysvětlí, jak nastavit váš přepínač (XGS1210-12, XGS1250-12, GS1200-5(HPv2), GS1200-8(HPv2)) a nakonfigurovat novou IP adresu, DHCP, konfiguraci VLAN, Link Aggregation, aktualizaci firmwaru přes ZON & Web GUI a také jak se k zařízení připojit. Článek také ukáže ochranu proti přehřátí (žlutý vykřičník) a jak resetovat přepínač, pokud se něco pokazí.
POZNÁMKA! Kvůli problémům s předchozími verzemi firmwaru na těchto modelech prosím aktualizujte firmware na nejnovější verzi. Postup aktualizace naleznete v části aktualizace firmwaru v tomto článku.
1) Základní nastavení
1.1 Přihlášení do zařízení
Upozorňujeme, že série XGS1200 jsou nakonfigurovány s pevnou IP adresou. Nastavte proto svůj počítač na statickou IP adresu v rozsahu 192.168.1.0/24 (například 192.168.1.100) a poté přejděte na http://192.168.1.3 a zadejte heslo 1234.
Pokud máte problémy, podívejte se na tento článek, jak se dostat do Web GUI vašeho zařízení:
1) Přístup k routeru přes Web GUI
2) Nastavení statické IP adresy ve Windows
1.2 Změna IP adresy
Při prvním přihlášení do přepínače budete vyzváni ke změně IP adresy přepínače.

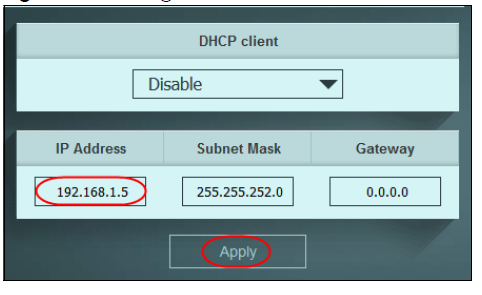

Na přepínači můžete povolit DHCP nebo jej nechat zakázané a změnit statickou IP adresu zařízení.

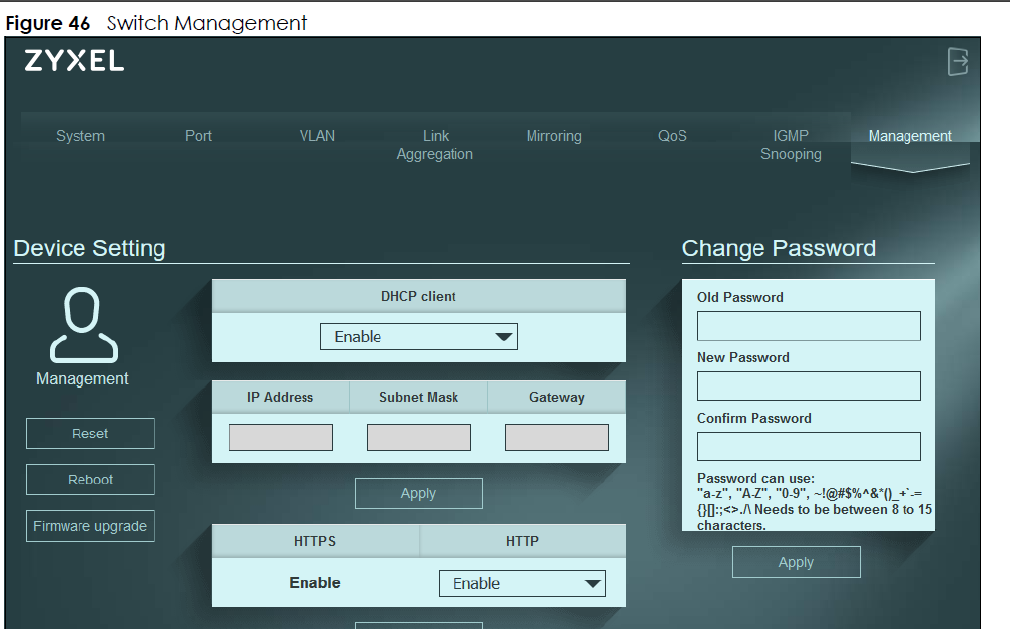

IP adresu lze také změnit v GUI přepínače v sekci „Management“.
2) Konfigurace VLAN
Pokud si nejste jisti, co nastavit v sekci VLAN, přečtěte si více o VLAN zde.
2.1 Jak VLAN funguje
Pro základní pochopení VLAN a nastavení základní konfigurace VLAN si zapamatujte několik bodů:
1. Na jednom portu může být pouze jedno nezařazené (untagged) členství
2. Nezařazené členství = PVID
2. Vše ostatní by mělo být označeno (tagged)
3. Většina počítačů neumí zpracovat označený (tagged) provoz, proto musí mít nezařazenou VLAN na portu, kde je připojen PC
4. V některých vzácných případech tato pravidla neplatí
2.2 Konfigurace VLAN
Pro konfiguraci VLAN vyberte vhodné PVID daného portu (obvykle management VLAN 1).

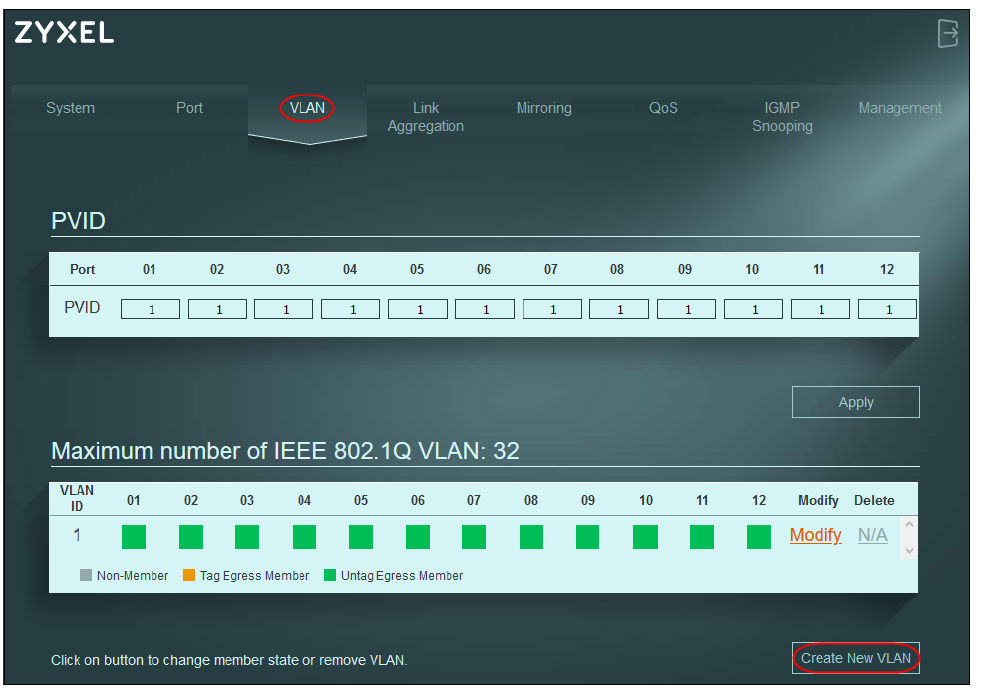

Pro vytvoření nové VLAN stiskněte tlačítko „Create new VLAN“ níže.

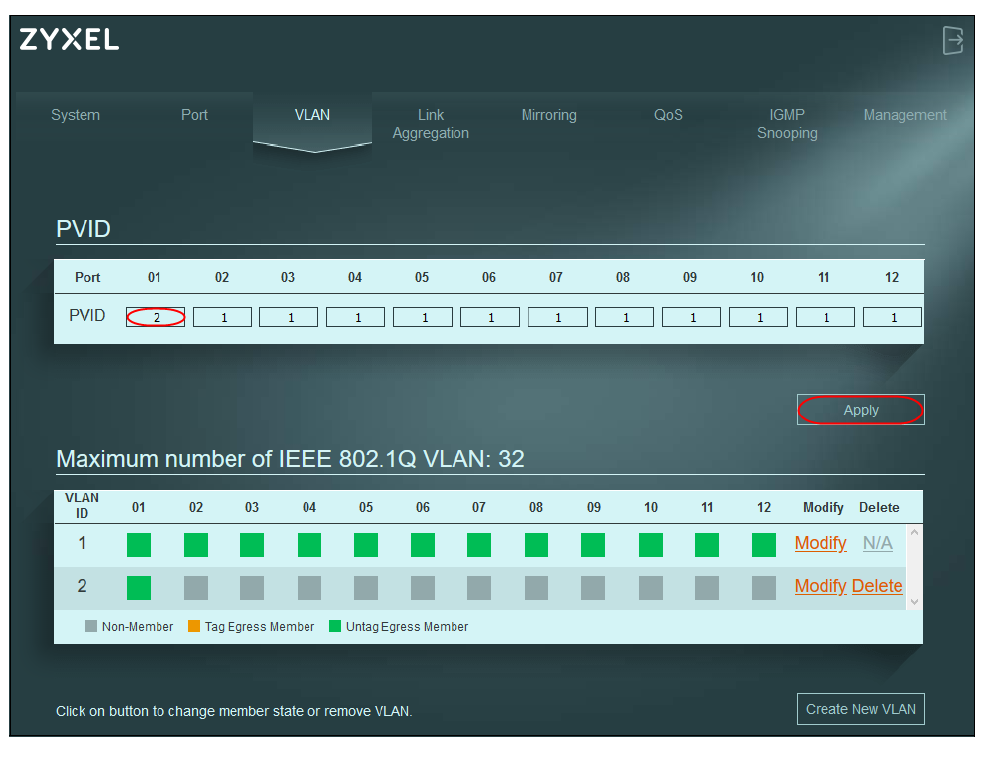

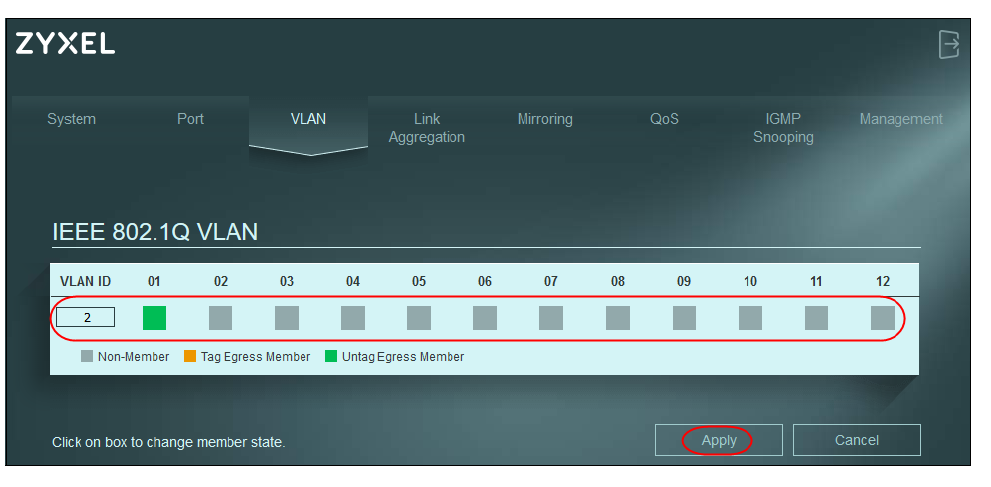

Poté vyberte VLAN ID a označte porty, na kterých chcete novou VLAN mít. Obvykle označíte nové členství VLAN jako tagged, protože PVID 1 je „Untag Egress Member“. Ujistěte se, že VLAN2 je označena oranžově. Poté klikněte na „Apply“.
2.3 Výsledek konfigurace VLAN
Poznámka! Obvykle můžete mít na portu pouze jedno nezařazené členství. Doporučujeme konfigurovat VLAN 2 jako „Tag Egress Member“ (vybrat oranžové členství) a ne jako nezařazenou v tomto scénáři.
3) Link Aggregation / Vyvažování zátěže
Link Aggregation (LAG) znamená spojení dvou portů do jednoho za účelem zvýšení kapacity (rychlosti nebo spolehlivosti) spojení. Více informací zde.
Konfigurace link aggregation na těchto přepínačích je velmi jednoduchá, ale také není přizpůsobitelná.
Máte čtyři možnosti:

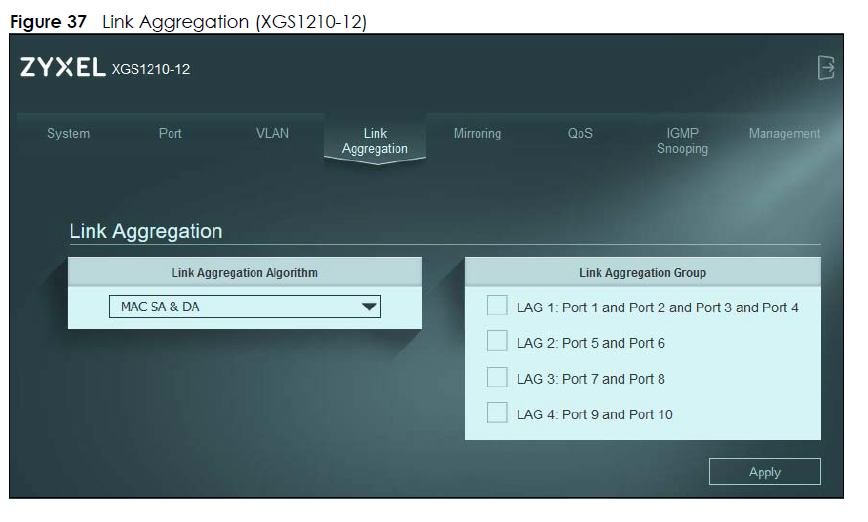

- Link aggregation porty 1, 2, 3 a 4
- Link aggregation porty 5 a 6
- Link aggregation porty 7 a 8 a/nebo;
- Link aggregation porty 9 a 10
3.1 Zkratky LAG
MAC SA - Distribuce provozu podle zdrojové MAC adresy paketu
MAC DA - Distribuce provozu podle cílové MAC adresy paketu
MAC SA & DA - Distribuce provozu podle kombinace zdrojové a cílové MAC adresy paketu
4) Aktualizace firmwaru
Tato sekce ukáže, jak aktualizovat firmware vašeho zařízení na nejnovější verzi.
4.1 Použití nástroje ZON

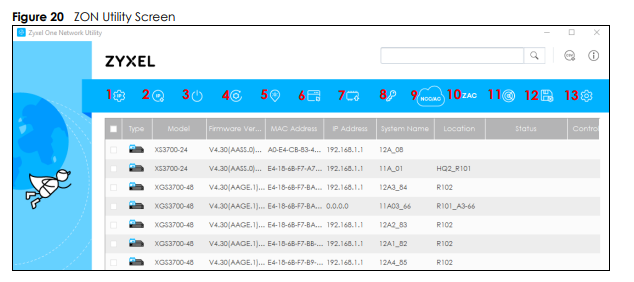

Stáhněte Zyxel One Network Utility (ZON) a nainstalujte jej.
Vyberte (označte) své zařízení a klikněte na Firmware upgrade pro aktualizaci firmwaru vybraného zařízení (7).
4.2 Použití Web GUI
Nejprve stáhněte nejnovější firmware na https://download.zyxel.com nebo přímo na stránce ke stažení pro vaše zařízení zde:
GS1200-8HPv2 - stránka ke stažení
Firmware stáhněte a uložte do PC. Před pokračováním se ujistěte, že jste soubor rozbalili.

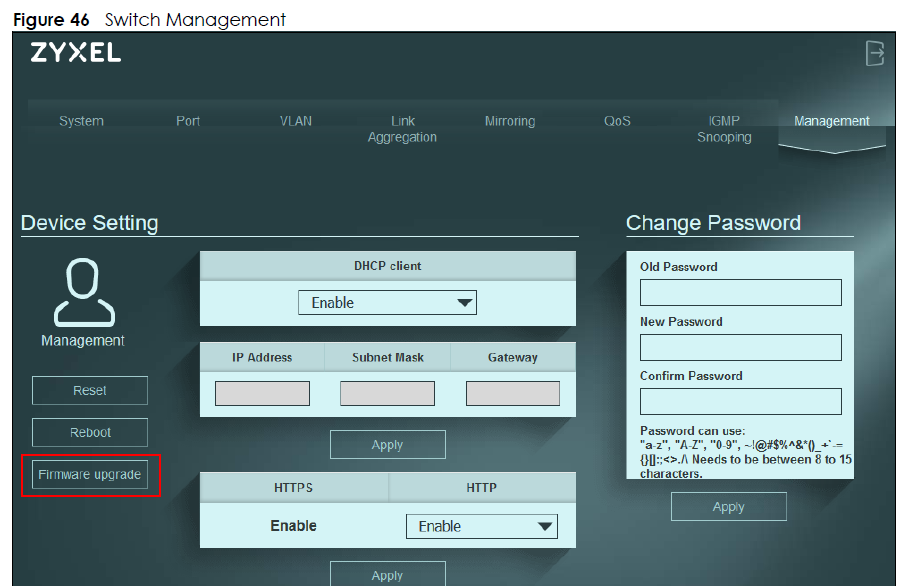

Poté se přihlaste do přepínače (pokud máte potíže, klikněte zde) a přejděte do Management -> Firmware Upgrade
Vyberte rozbalený firmware kliknutím na tlačítko „Path“ a po výběru firmwaru klikněte na upgrade.
5) Řešení problémů
5.1 Resetování přepínače

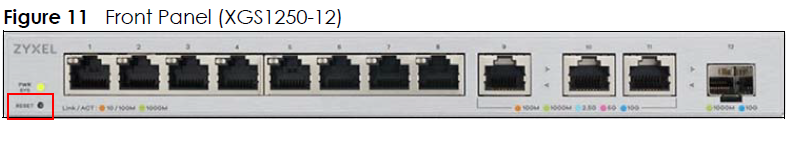

Pokud máte problémy s přepínačem, je dobré jej resetovat do továrního nastavení. Pro resetování přepínače zapněte zařízení a podržte tlačítko RESET po dobu 15 sekund, které se nachází vlevo dole na hardwaru, poté tlačítko uvolněte.
5.2 Auto-Negotiation - Link je pouze 100 Mbit/s
Ve výchozím nastavení by měl přepínač automaticky vyjednat rychlost 1000 Mbit/s (1 Gbit) na portu s připojeným zařízením, ale v některých případech se to nemusí podařit a na portu uvidíte pouze 100 Mbit/s.
Možná řešení jsou;
a) Vyměnit kabel
Často je příčinou nízké rychlosti špatný kabel připojený k přepínači. Pokud byste se pokusili vynutit 1000 Mbit/s na přepínači, pravděpodobně dojde k „link down“. Přepínač proto nemůže nastavit rychlost staticky na 1 Gbit/s, protože spojení by spadlo.
b) Zkusit jiný port
Další možností je změnit port a zjistit, zda se chovají všechny porty stejně.
c) Zkusit jiné zařízení se stejným portem a kabelem
Tím zjistíte, zda není problém v síťové kartě zařízení připojeného k přepínači.
5.3 Problémy s Broadcast Storm a smyčkami
Pokud máte podezření na Broadcast/Multicast bouře ve vaší síti a na přepínači, můžete povolit „Broadcast Storm Control“ a nastavit ho na 100 pps (paketů za sekundu) a zároveň zakázat „Loop Prevention“, abyste zjistili, zda se něco změní.
5.4 Ochrana proti přehřátí (pouze XGS1250)

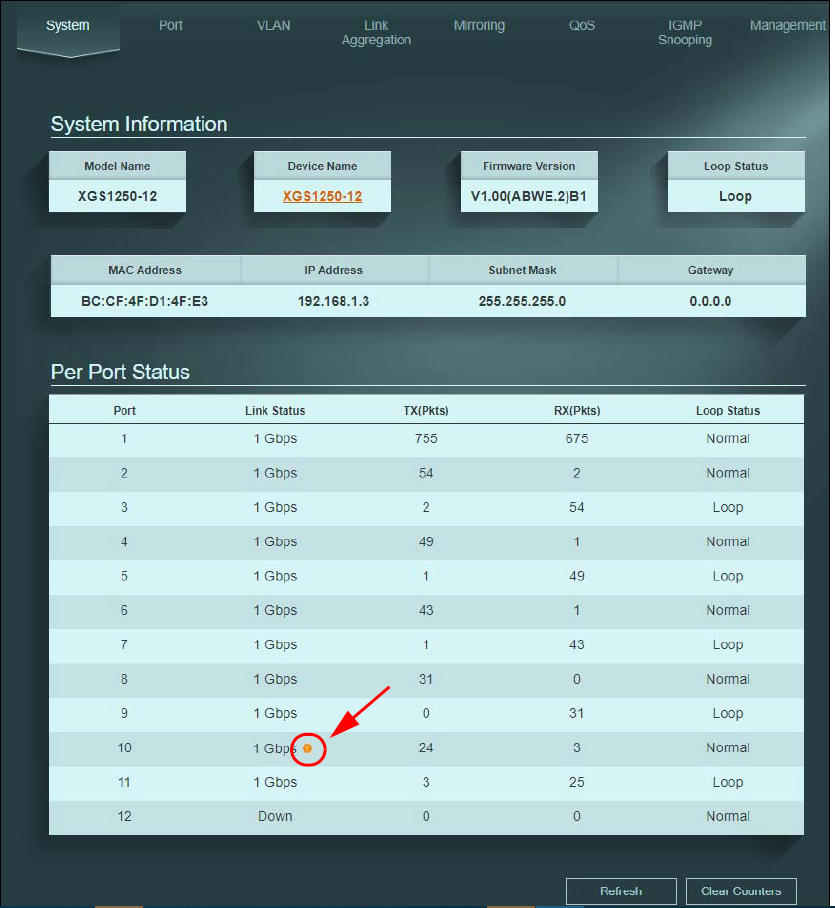

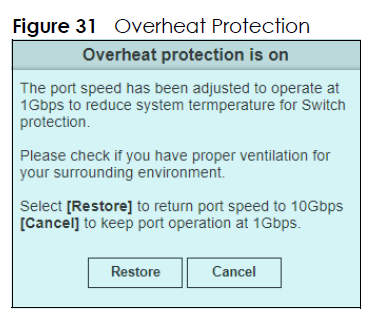

Pokud se 10 gigabitové porty přehřívají příliš dlouho, automaticky sníží rychlost portu na 1 Gbit pro ochranu. Na obrazovce systému u stavu linky uvidíte malou žlutou ikonu vykřičníku. Ujistěte se, že teplota prostředí nepřesahuje 40 stupňů Celsia.
Klikněte na vykřičník, aby se port opět vrátil na rychlost 10 Gbit.
