Tento článek vysvětluje, jak firewall Zyxel a switches podporují instalaci do standardního 19palcového racku, se zaměřením na různé modely a formáty. Zahrnuje informace o tom, zda jsou držáky pro montáž do racku („uši“) součástí balení nebo je třeba je dokoupit samostatně, jak rozpoznat zařízení vhodná pro montáž do racku a jak ověřit možnosti montáže v oficiální dokumentaci Zyxel.
Poznámka: Toto je obecný návod. Vždy si zkontrolujte technický list nebo instalační příručku pro váš konkrétní model.
Klíčový pojem
Standardní šířka 19" racku:
- 482,6 mm
Pokud je zařízení menší, použijí se úchytky pro rack, které jej rozšíří na plnou šířku.
Jak určit typ montáže na základě šířky zařízení
| Šířka zařízení | Typ upevnění |
|---|---|
| < 250 mm | Pouze police / stůl |
| 250–430 mm | Montáž do racku s prodlouženými úchyty |
| ≥ 430 mm | Standardní montáž do 19" racku |
Výpočet velikosti úchytů
Použijte tento vzorec:
(482,6 mm − šířka zařízení) / 2
Tím získáte přibližnou velikost jednoho ucha pro montáž do racku.
Důležité poznámky
- Velikost ucha je pouze odhad
- Poloha a tvar otvorů se mohou lišit
- Pokud je to možné, vždy používejte originální montážní sady Zyxel
Můžete také použít univerzální držáky, ale pouze po ověření kompatibility: Jak najít příslušenství a náhradní díly Zyxel

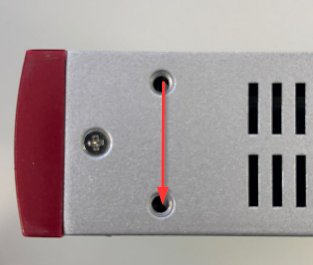

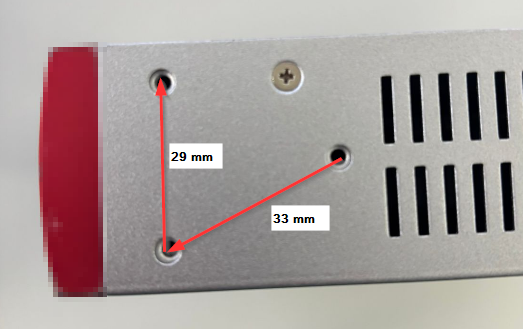

Firewall
| USG FLEX 500H / USG FLEX 700H | USG FLEX 200H / HP |
| Model | Možnost montáže do racku | Součástí balení je sada pro montáž do 19palcového racku | Rozměry zařízení (Š × H × V, mm) | Rozměry montážní sady na jednu stranu (mm) |
| USG FLEX 50H / HP | Ne | Ne | 216 × 143 × 33 | Stolní zařízení |
| USG FLEX 100H / HP | Ne | Ne | 216 × 143 × 33 | Stolní zařízení |
| USG FLEX 200H / HP | Ano | Ano | 272 × 187 × 36 | ~105 mm |
| USG FLEX 500H | Ano | Ano | 300 × 182 × 43,5 | ~91 mm |
| USG FLEX 700H | Ano | Ano | 430 × 250 × 43,5 | ~26 mm |
Switch

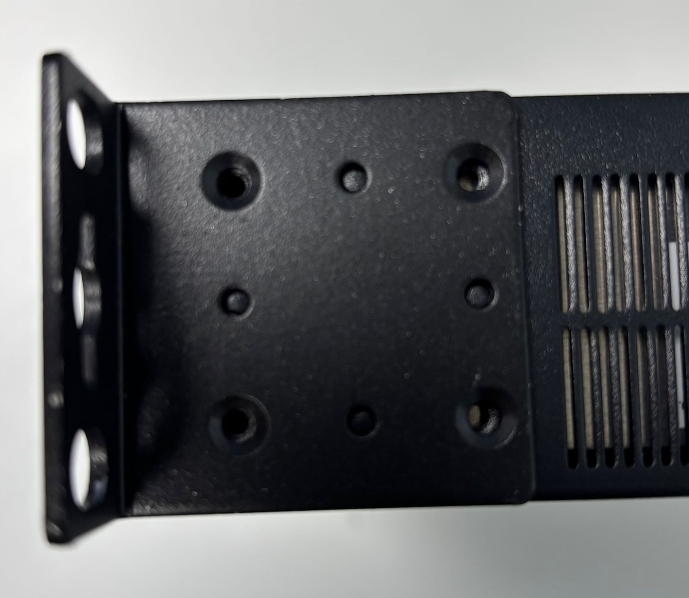

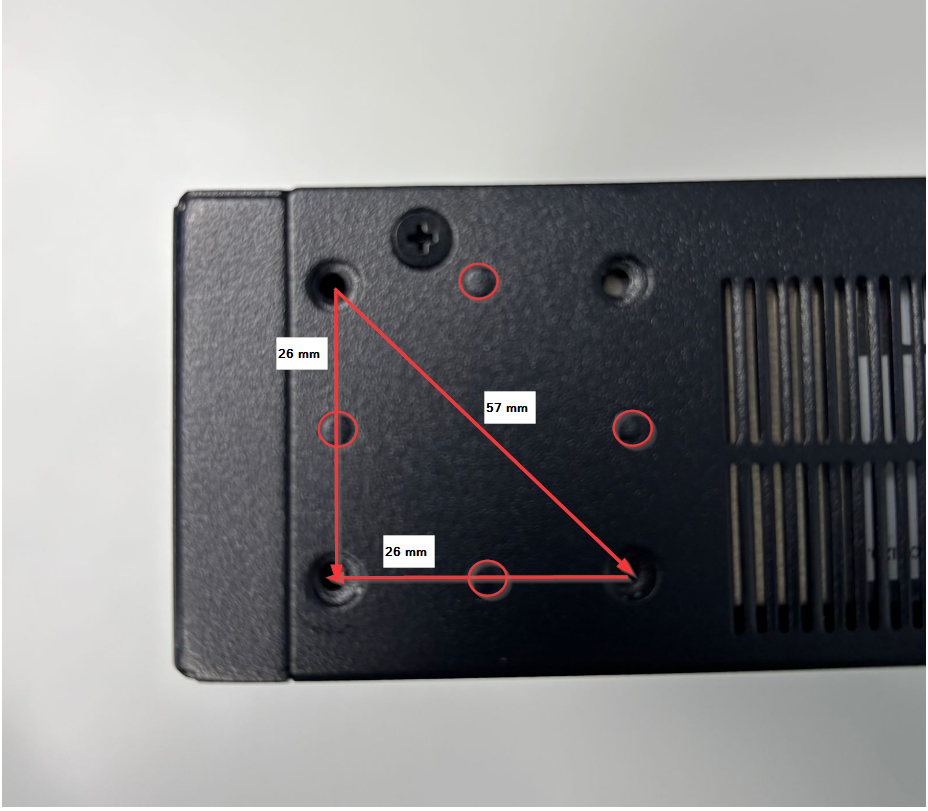

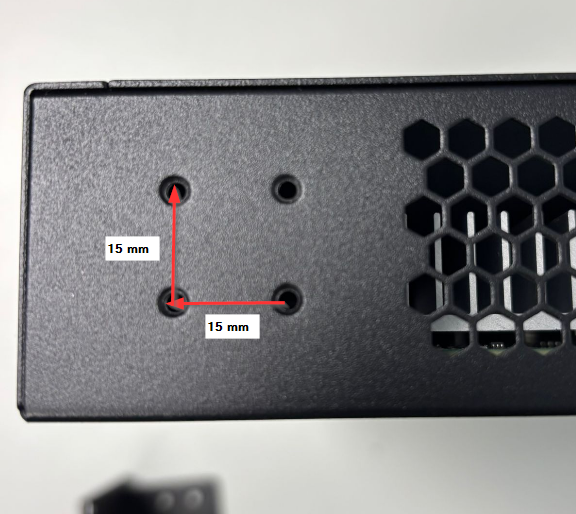

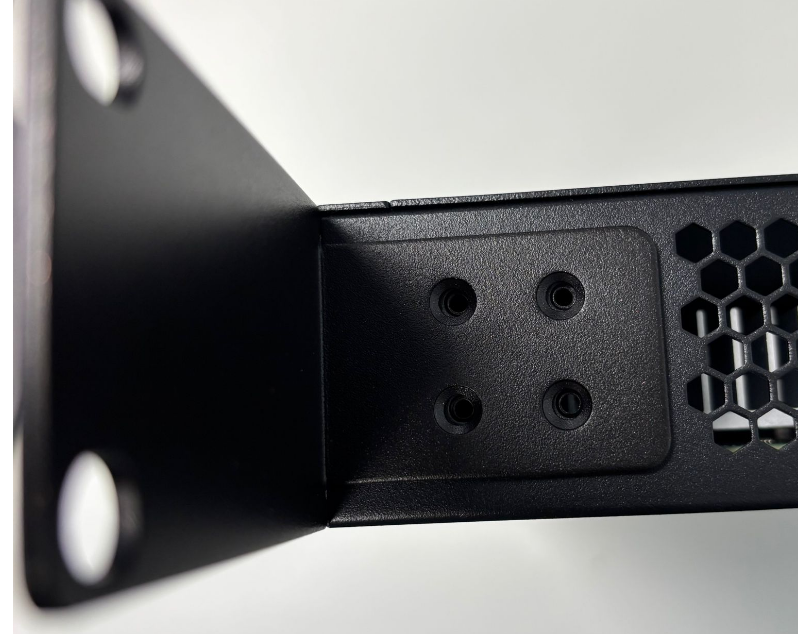

Zyxel switches může mít dva různé vzory montážních otvorů. Obě možnosti jsou zobrazeny na obrázcích s rozměry.
V tabulce níže najdete informace o tom, které modely switches lze namontovat do racku a které ne. Uvádí také rozměry zařízení a montážní rozměry.
| Model | Možnost montáže do racku | Součástí balení je sada pro montáž do 19palcového racku | Rozměry zařízení (Š×H×V, mm) | Rozměry sady pro montáž do 19" racku na jednu stranu (mm) |
| GS1100-24ES | Ano | Ano | 280 × 126 × 44 | ~101,3 mm |
| GS1900-24E | Ano | Ano | 267 x 162 x 42 | ~107,8 mm |
| GS1915-24E | Ano | Ano | 267 x 162 x 42 | ~107,8 mm |
| GS1100-24E | Ano | Ano | 267 x 162 x 42 | ~107,8 mm |
| GS1350-12HP | Ano | Ano | 267 x 162 x 44 | ~107,8 mm |
| GS2220-10 | Ano | Ano | 267 x 162 x 44 | ~107,8 mm |
| GS2220-10HP | Ano | Ano | 267 x 162 x 44 | ~107,8 mm |
| GS1920-8HPV2 | Ano | Ne | 267 x 162 x 44 | ~107,8 mm |
| GS1900-24 | Ano | Ano | 440 x 131 x 44 | ~26 mm |
| GS1900-48 | Ano | Ano | 440 x 200 x 44 | ~26 mm |
| GS1920-48V2 | Ano | Ano | 440 x 200 x 44,5 | ~26 mm |
| GS2220-50 | Ano | Ano | 440 x 200 x 44,5 | ~26 mm |
| XGS1935-28 | Ano | Ano | 440 x 270 x 43 | ~26 mm |
| XGS1935-28HP | Ano | Ano | 440 x 270 x 43 | ~26 mm |
| XGS1935-52 | Ano | Ano | 440 x 270 x 43 | ~26 mm |
| XGS1935-52HP | Ano | Ano | 440 x 270 x 43 | ~26 mm |
| GS1920-24V2 | Ano | Ano | 441 x 131 x 44 | ~26 mm |
| GS2220-28 | Ano | Ano | 441 x 131 x 44 | ~26 mm |
| GS1350-26HP | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| GS1920-24HPV2 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| GS1920-48HPV2 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS1930-28 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS1930-52 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XMG1930-30 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| GS2220-28HP | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| GS2220-50HP | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS2220-30 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS2220-30F | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS2220-54 | Ano | Ano | 441 x 270 x 44 | ~26 mm |
| XGS1930-28HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XGS1930-52HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XMG1930-30HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XMG2230-28HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XMG2230-52HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XGS2220-30HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XGS2220-54HP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XGS2220-54FP | Ano | Ano | 441 x 330 x 44 | ~26 mm |
| XS3800-28 | Ano | Ano | 441 x 360 x 44 | ~26 mm |
| GS1350-18HP | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| GS1900-24EP | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| GS1915-24EP | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XS1930-10 | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XS1930-12F | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XS1935-12F | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XS1930-12HP | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XMG1915-18EP | Ano | Ano | 330 x 230 x 44 | ~76,3 mm |
| XGS1210-12 | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| XGS1250-12 | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1900-8 | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1900-8HP | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1900-10HP | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1915-8 | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1915-8EP | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| XMG1915-10E | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| XMG1915-10EP | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| XGS1010-12 | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1100-10HP | Ne | Ne | 250 x 104 x 27 | Stolní zařízení |
| GS1100-16 | Ano | Ne | 215 x 133 x 42 | ~134 mm |
| GS1100-16S | Ano | Ano | 215,5 x 133 x 44 | ~134 mm |
| GS1200-5 | Ne | Ne | 121 x 75 x 26 | Stolní zařízení |
| GS-105BV3 | Ne | Ne | 121 x 75 x 26 | Stolní zařízení |
| GS1005HP | Ne | Ne | 121 x 75 x 26 | Stolní zařízení |
| GS-108BV5 | Ne | Ne | 126 x 51,8 x 24 | Stolní zařízení |
| GS-108SV2 | Ne | Ne | 138,1 x 67,6 x 28,6 | Stolní zařízení |
| GS1200-5HPV3 | Ne | Ne | 155 × 85 × 26 | Stolní zařízení |
| GS1200-8 | Ne | Ne | 155 × 85 × 26 | Stolní zařízení |
| GS-108BV3 | Ne | Ne | 155 x 85 x 26 | Stolní zařízení |
| XMG-105 | Ne | Ne | 160 x 110 x 26 | Stolní zařízení |
| XMG-105HP | Ne | Ne | 160 x 110 x 26 | Stolní zařízení |
| MG-105 | Ne | Ne | 160 x 110 x 26 | Stolní zařízení |
| GS1200-10V3 | Ne | Ne | 193 × 85 × 26 | Stolní zařízení |
| GS1200-8HPV3 | Ne | Ne | 193 × 85 × 26 | Stolní zařízení |
| GS1200-5HPV2 | Ne | Ne | 193 × 84 × 26 | Stolní zařízení |
| GS1350-6HP | Ne | Ne | 193 x 84 x 26 | Stolní zařízení |
| GS1200-8HPV2 | Ne | Ne | 240 x 105 x 26 | Stolní zařízení |
| GS1008HP | Ne | Ne | 240 x 105 x 26 | Stolní zařízení |
| XMG-108 | Ne | Ne | 240 x 105 x 27 | Stolní zařízení |
| XMG-108HP | Ne | Ne | 240 x 105 x 27 | Stolní zařízení |
| MG-108 | Ne | Ne | 240 x 106 x 26 | Stolní zařízení |
| GS-105BV5 | Ne | Ne | 82,5 x 46,8 x 24 | Stolní zařízení |
| GS-105SV2 | Ne | Ne | 99,1 x 67,6 x 28,6 | Stolní zařízení |
