Zyxel Firewall NAT – jak nakonfigurovat překlad síťových adres (NAT) 1:1 na firewallu Zyxel řady USG Flex H

Klíčové vlastnosti 1:1 NAT:

• Přímé mapování: Propojuje veřejnou IP adresu s privátní IP adresou.
• Konkrétní příklady použití: Ideální pro situace, kdy je potřeba přímé propojení mezi externí a interní IP adresou.
• Překlad zdrojových síťových adres (SNAT): Změní zdrojovou IP adresu odchozího provozu na veřejnou IP adresu.

Kdy použít 1:1 NAT s příklady z praxe:

1.

   Hostingové servery:



   • Webový server: Pokud má vaše organizace webový server s privátní IP adresou 192.168.1.10, můžete jej namapovat na veřejnou IP adresu, například 203.0.113.10. Externí uživatelé mohou přistupovat k vašemu webu pomocí veřejné IP adresy, zatímco server zůstává v privátní síti.
   • Poštovní server: Poštovní server s privátní IP adresou 192.168.1.20 lze namapovat na veřejnou IP adresu 203.0.113.20. To umožňuje uživatelům odesílat a přijímat e-maily pomocí veřejné IP adresy.
   • FTP server: K FTP serveru s privátní IP adresou 192.168.1.30 lze přistupovat přes veřejnou IP adresu 203.0.113.30, což umožňuje externím uživatelům nahrávat a stahovat soubory.



2.

   Kompatibilita aplikací:



   • Systém VoIP: Některé systémy VoIP vyžadují statické veřejné IP adresy pro spolehlivou komunikaci. Například server VoIP s privátní IP adresou 192.168.1.40 lze namapovat na veřejnou IP adresu 203.0.113.40, aby byla zajištěna plynulá hlasová komunikace.
   • Server pro online hry: Serveru pro online hry s privátní IP adresou 192.168.1.50 lze přiřadit veřejnou IP adresu 203.0.113.50, aby se hráči z celého světa mohli připojovat pomocí konzistentní IP adresy.



3.

   Řízení přístupu na základě IP adresy:



   • Bezpečnostní kamery: Organizace může použít 1:1 NAT k umožnění vzdáleného přístupu k bezpečnostním kamerám. Kamerový systém s privátní IP adresou 192.168.1.60 lze namapovat na veřejnou IP adresu 203.0.113.60, což umožňuje vzdálené monitorování při současném uplatnění specifických pravidel přístupu.
   • Systémy přístupu do budov: U systémů řídících přístup do budov, jako jsou čtečky karet, lze zařízení s privátní IP adresou 192.168.1.70 namapovat na veřejnou IP adresu 203.0.113.70. To umožňuje správcům spravovat přístup na dálku při zachování zásad bezpečného přístupu.



Stručně řečeno, 1:1 NAT je užitečné pro přímé mapování externích veřejných IP adres na interní soukromé IP adresy, zajištění kompatibility určitých aplikací a implementaci řízení přístupu na základě IP adres. Tyto příklady z praxe ukazují, jak mohou různé servery a systémy těžit z 1:1 NAT.

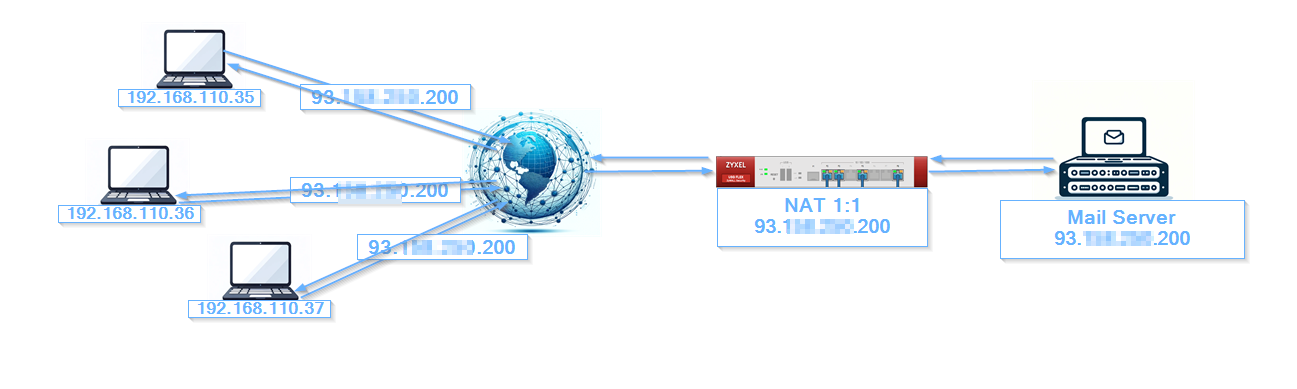

V tomto příkladu nakonfigurujeme přístup k poštovnímu serveru z WAN pomocí veřejné IP adresy

 Konfigurace > Síť > NAT a vytvořte nové pravidlo kliknutím na tlačítko „Přidat“

Poté můžete vyplnit všechna povinná pole.

• Povolte pravidlo NAT
• Zadejte název, který vystihuje podstatu pravidla
• Jako typ mapování portů vyberte „1:1 NAT“
• Příchozí rozhraní na WAN
• Zdrojová IP adresa: libovolná
• Externí IP – použijte svou externí IP
• Interní IP – zadejte IP adresu, ke které je vyžadován přístup
• Typ mapování portů – záleží na tom, co děláte (Libovolná – veškerý provoz bude přesměrován, Služba – vyberte objekt služby (protokol), Skupina služeb – vyberte objekt skupiny služeb (skupinu protokolů), Port – vyberte port, který je třeba přesměrovat, Porty – vyberte rozsah portů, které je třeba přesměrovat)
• Povolit NAT loopback
• Použít všechny změny

NAT loopback se používá uvnitř sítě k dosažení interního serveru pomocí veřejné IP adresy. Zkontrolujte, zda je NAT loopback povolen, a klikněte na OK (umožňuje uživatelům připojeným k jakémukoli rozhraní používat také pravidlo NAT)

Nastavení bezpečnostní politiky na USG FLEX H

V tomto příkladu nakonfigurujeme přístup k našemu webovému serveru z WAN

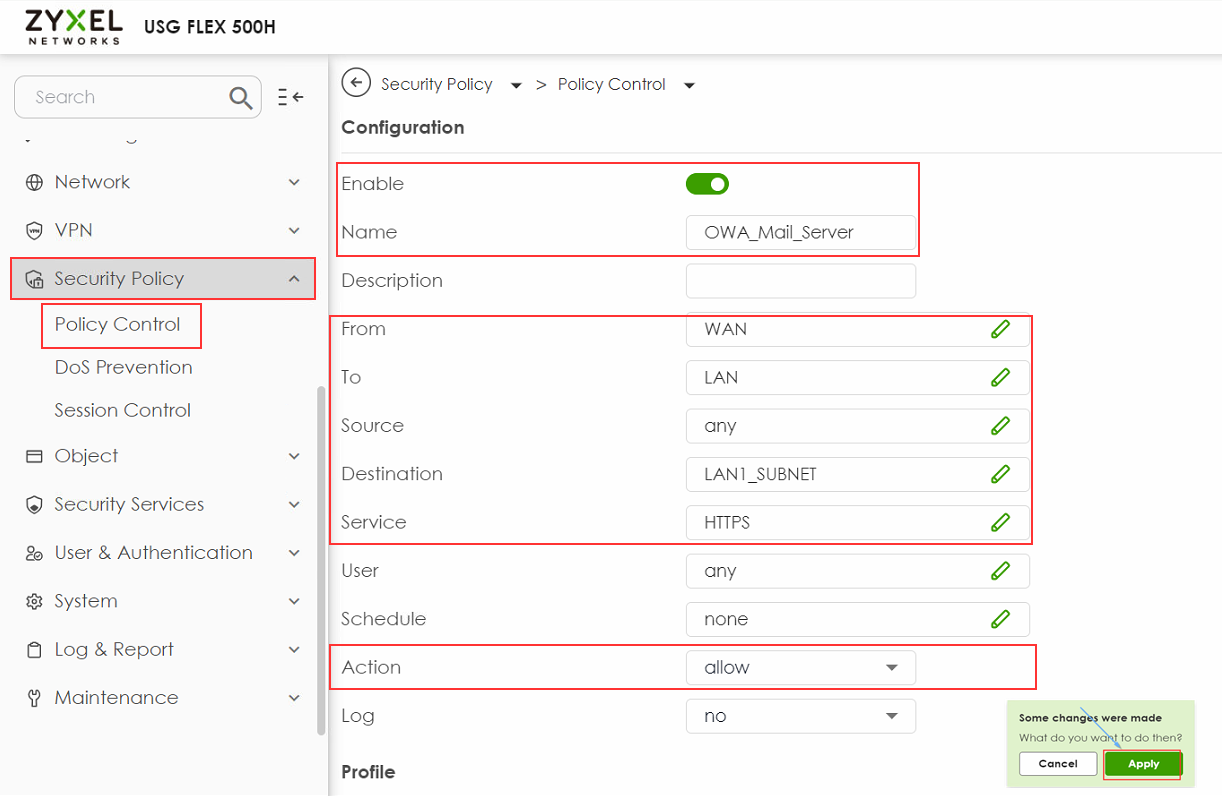

Zásady zabezpečení > Řízení zásad a vytvořte nové pravidlo kliknutím na tlačítko „Přidat“

Poté můžete vyplnit všechna povinná pole.

• Povolit zásadu
• Zadejte název, který vystihuje podstatu pravidla
• Od – WAN
• Do – LAN
• Zdroj – Libovolný
• Cíl – podsít LAN, ve které se nachází váš server (v tomto příkladu LAN_SUBNET_GE3), nebovyberte objekt vytvořený v předchozím kroku
• Služba – HTTPS
• Uživatel – libovolný
• Akce – povolit
• Použít všechny změny

Řešení problémů s konfigurací NAT 1:1

• Ověřte pravidla NAT: Zkontrolujte, zda jsou pravidla 1:1 NAT správně nakonfigurována, a ujistěte se, že interní IP adresa vašeho poštovního serveru je správně namapována na správnou veřejnou IP adresu.

• Pravidla brány firewall: Ujistěte se, že jsou pravidla brány firewall nastavena tak, aby povolovala provoz na potřebných portech (např. port 443 pro HTTPS).

• Protokoly a diagnostika: Pravidelně sledujte protokoly brány firewall a pomocí diagnostických nástrojů kontrolujte tok provozu. To může pomoci rychle identifikovat a vyřešit problémy.

• Ujistěte se, že jsou všechny veřejné IP adresy správně směrovány. Chcete-li to ověřit, přiřaďte každou veřejnou IP adresu jednotlivě k portu WAN řady USG FLEX H.

• Otestujte přístup k internetu pomocí každé veřejné IP adresy, abyste se ujistili, že funguje správně.

• Obraťte se na svého poskytovatele internetových služeb a ujistěte se, že směrování vašich veřejných IP adres je správně nakonfigurováno a aktivní.
