Zyxel USG FLEX H Firewall – Úvod do stavů při spouštění u firewallů řady USG FLEX H

Porozumění stavu spouštění a procesu konfigurace firewallů řady USG FLEX H je zásadní pro efektivní řešení problémů a údržbu. Tato příručka nabízí komplexní přehled o pořadí spouštění, symbolech používaných během procesu a metodách interpretace různých indikátorů stavu.

Sekvence spouštění

Když zapnete firewall řady USG FLEX H, projde stanovenou sekvencí, aby nastavil své konfigurační soubory. Tato sekvence pomáhá identifikovat a opravit jakékoli problémy, které by se mohly vyskytnout během spouštění. Stav stahování konfigurace lze také zkontrolovat ve webovém rozhraní zařízení, pokud k němu máte přístup.

Symboly zobrazené při připojení pomocí konzole

Při připojení k firewallu pomocí konzolového kabelu se zobrazí symboly, které ukazují průběh a stav spouštění:

• Start Applying Startup Config (•): Ukazuje, že firewall aplikuje nastavení při spuštění.
• Start Applying Last Good Config (@): Ukazuje, že se aplikují poslední známá správná nastavení.
• Začíná se aplikovat výchozí konfigurace systému (*): Ukazuje, že se používají výchozí nastavení.
• Úspěch ($): Znamená, že nastavení bylo úspěšně použito.
• Selhání (X): Znamená, že při aplikaci nastavení došlo k problému.

Stav spouštění na ovládacím panelu

Hlavní ovládací panel brány firewall zobrazuje vizuální přehled o průběhu nastavení. Zde je vysvětlení toho, co vidíte:

• Znak OK: Vše se spustilo a nastavení je v pořádku.
• Výstražný symbol: Při spuštění došlo k problému.

Další podrobnosti Pokud najedete kurzorem myši na tyto ikony na ovládacím panelu, zobrazí se další informace:

• Úspěšné spuštění: Nastavení byla správně použita.
• Úspěšná aktualizace firmwaru: Nastavení byla po aktualizaci firmwaru správně použita.
• Uživatel restartoval: Uživatel restartoval bránu firewall.

Varovné zprávy

V případě problémů se mohou zobrazit následující varovné zprávy:

• Návrat k poslední funkční konfiguraci: Firewall se vrátil k poslednímu funkčnímu nastavení, protože nastalo problém s nastavením při spuštění.
• Návrat k poslední funkční konfiguraci po aktualizaci firmwaru: Firewall se po aktualizaci firmwaru vrátil k poslednímu funkčnímu nastavení.
• Chyba Návrat k výchozí konfiguraci systému: Brána firewall se vrátila k výchozímu nastavení, protože došlo k problémům se spuštěním a posledním funkčním nastavením.
• Chyba při návratu k výchozí konfiguraci systému po aktualizaci firmwaru: Brána firewall se po aktualizaci firmwaru vrátila k výchozímu nastavení kvůli problémům s konfigurací.

Obrazovka Systémové informace přes WebGUI

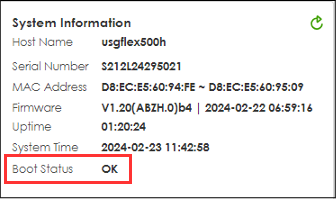

Obrazovka Systémové informace zobrazuje název systému a modelu zařízení Zyxel, sériové číslo, adresu MAC a verzi firmwaru, jak je znázorněno na obrázku níže.

Toto pole zobrazuje podrobnosti o stavu spuštění zařízení Zyxel.

OK – Úspěšné spuštění: Zařízení Zyxel se úspěšně spustilo.

OK – Aktualizace firmwaru dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel naposledy úspěšně aktualizovalo firmware.

OK – Výchozí tovární nastavení dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy bylo zařízení Zyxel naposledy resetováno na výchozí tovární nastavení a úspěšně restartováno.

OK – Restartování uživatelem dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy bylo zařízení Zyxel naposledy úspěšně restartováno.

OK – Obnovení výchozí konfigurace dne rrrr/mm/dd hh:mm: K tomu dochází při prvním spuštění zařízení Zyxel nebo při obnovení továrního nastavení zařízení Zyxel.

OK – Obnova systému dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel naposledy prošlo obnovou systému a úspěšně se restartovalo.

OK – Použít konfiguraci xxxx.conf dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel naposledy použilo konfigurační soubor a úspěšně se restartovalo.

OK – Přepnutí na (1. | 2.) oddíl dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy se zařízení Zyxel naposledy restartovalo pomocí firmwaru v záložním oddílu.

OK – Resetování hesla správce dne yyyy/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel resetovalo heslo správce pomocí příkazu „atkz-g“ a úspěšně se restartovalo.

WARN – Návrat k konfiguraci lastgood: Zařízení Zyxel nebylo schopno použít konfigurační soubor startup-config.conf a vrátilo se ke konfiguračnímu souboru lastgood.conf. Více informací o toku konfiguračních souborů při restartu naleznete v části 28.1.3 na straně 432.

WARN – Přechod na konfiguraci lastgood po aktualizaci firmwaru v yyyy/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel naposledy nebylo schopno použít konfigurační soubor startup-config.conf po aktualizaci firmwaru a přešlo na konfigurační soubor lastgood.conf. Více informací o toku konfiguračních souborů při restartu naleznete v části 28.1.3 na straně 432.

ERROR – Přepnutí na výchozí konfiguraci systému: Zařízení Zyxel nebylo schopno použít konfigurační soubor lastgood.conf a přepnulo se na výchozí konfigurační soubor systému (system-default.conf). Více informací o toku konfiguračních souborů při restartu naleznete v části 28.1.3 na straně 432.

CHYBA – Přepnutí na výchozí konfiguraci systému po aktualizaci firmwaru dne rrrr/mm/dd hh:mm: Zobrazuje datum a čas, kdy zařízení Zyxel nemohlo použít konfigurační soubor lastgood.conf po aktualizaci firmwaru a přepnulo se na výchozí konfigurační soubor systému (system-default.conf). Více informací o toku konfiguračních souborů při restartu naleznete v části 28.1.3 na straně 432.

Řešení problémů

Výstup konzole

Pokud nastane problém při spouštění, připojte kabel konzole, abyste mohli sledovat dění v reálném čase. To vám pomůže zjistit, která nastavení způsobují problémy.

Protokoly událostí

Zkontrolujte protokoly událostí, abyste našli podrobné chybové zprávy. Ukážou vám, kde jsou problémy s nastavením.

Použití možnosti Test

Než začnete používat nová nastavení, otestujte je ve webovém rozhraní nebo v příkazovém řádku. Tím se ujistíte, že neobsahují žádné chyby, než je začnete používat.

Záhlaví konfiguračního souboru

Ujistěte se, že konfigurační soubor odpovídá modelu a verzi firmwaru vašeho firewallu. Tím předejdete problémům, které by mohly nastat při použití nastavení z jednoho firewallu na jiném nebo při změně firmwaru.

Závěr

Porozumění tomu, jak se brány firewall řady USG FLEX H spouštějí a aplikují nastavení, je důležité pro jejich správné fungování. Postupujte podle těchto kroků, abyste vyřešili případné problémy a zajistili hladký chod brány firewall.
