Příklad konfigurace – Zyxel Experience Lab – Správní VLAN

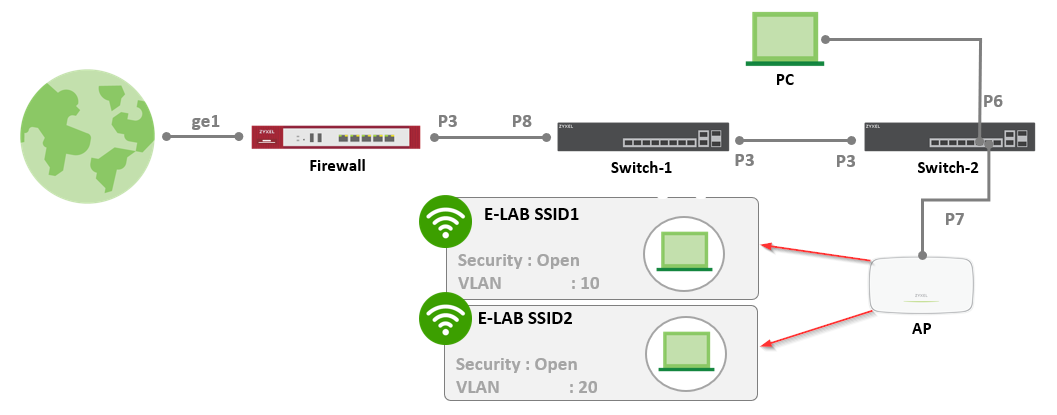

V našem příkladu nakonfigurujeme více VLAN pro síť s topologií znázorněnou na obrázku níže.

Tato konfigurace bude implementována jako příklad na lokalitě 5 v našem Experience Lab a pokud si chcete tuto konfiguraci prohlédnout v akci, podívejte se na článek „[E-LAB] Zyxel Experience Lab: Site 5 (Nebula)“.

Další podrobnosti o konfiguraci:

• Provoz VLAN 30 je přenášen mezi portem 3 přepínače Switch-1 a Switch-2.
• Switch-1, Switch-2 a AP musí získat dynamickou IP adresu z rozhraní VLAN 30 firewallu.
• Bezdrátoví klienti SSID1 musí získat dynamickou IP adresu z rozhraní VLAN 10 firewallu
• Bezdrátoví klienti SSID2 musí získat dynamickou IP adresu z rozhraní VLAN 20 firewallu.
• Počítač musí mít přístup k rozhraní VLAN 30 firewallu.

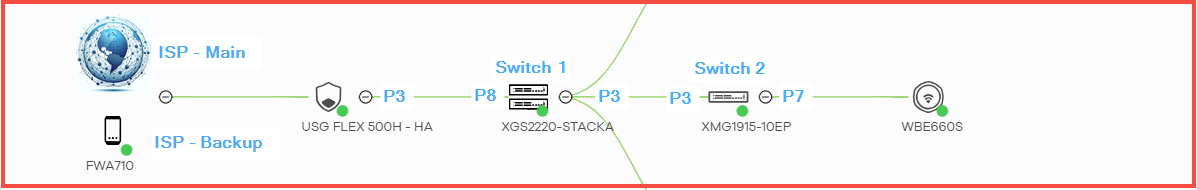

Na obrázku níže vidíte, jak tato topologie vypadá ze strany Nebula. V našem příkladu máme na místě další zařízení; ta však nejsou nutná. Naše konfigurace zahrnuje dva poskytovatele internetových služeb (ISP), stohované přepínače a firewall v režimu vysoké dostupnosti (HA), ale tyto prvky nejsou pro tuto konfiguraci nezbytné. K replikaci této konfigurace stačí jeden poskytovatel internetových služeb (ISP), jeden firewall, dva přepínače a jeden přístupový bod (AP).

KROK 1 – Nastavení firewallu

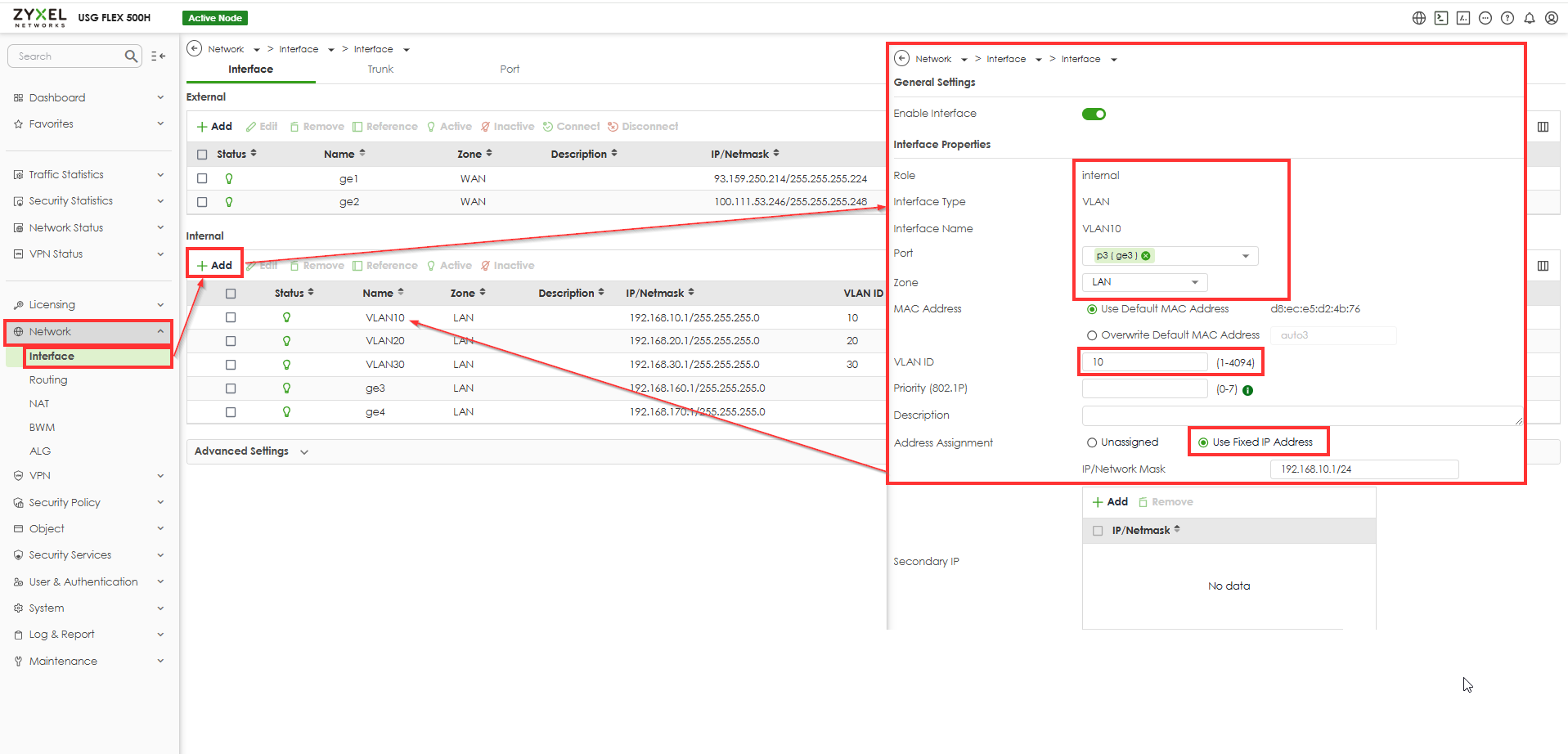

Prvním krokem je vytvoření tří požadovaných VLAN: VLAN10, VLAN20 a VLAN30, jak je znázorněno na obrázku níže. V našem nastavení jsme tyto VLAN nakonfigurovali pomocí lokálního webového rozhraní firewallu USG FLEX 500H. Chcete-li přidat VLAN, přejděte do webového rozhraní firewallu (tyto konfigurace lze provést také prostřednictvím rozhraní Nebula). Přejděte do části Síť > Rozhraní > Přidat interní rozhraní a vytvořte VLAN. Při konfiguraci VLAN nezapomeňte povolit DHCP pro každou VLAN.

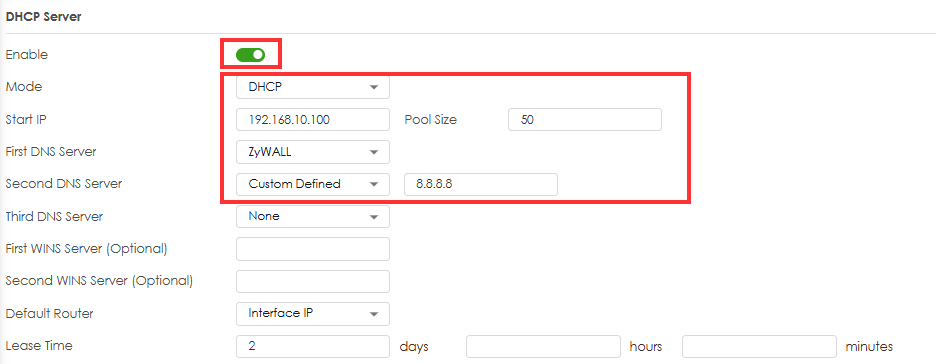

DHCP server – Povolit

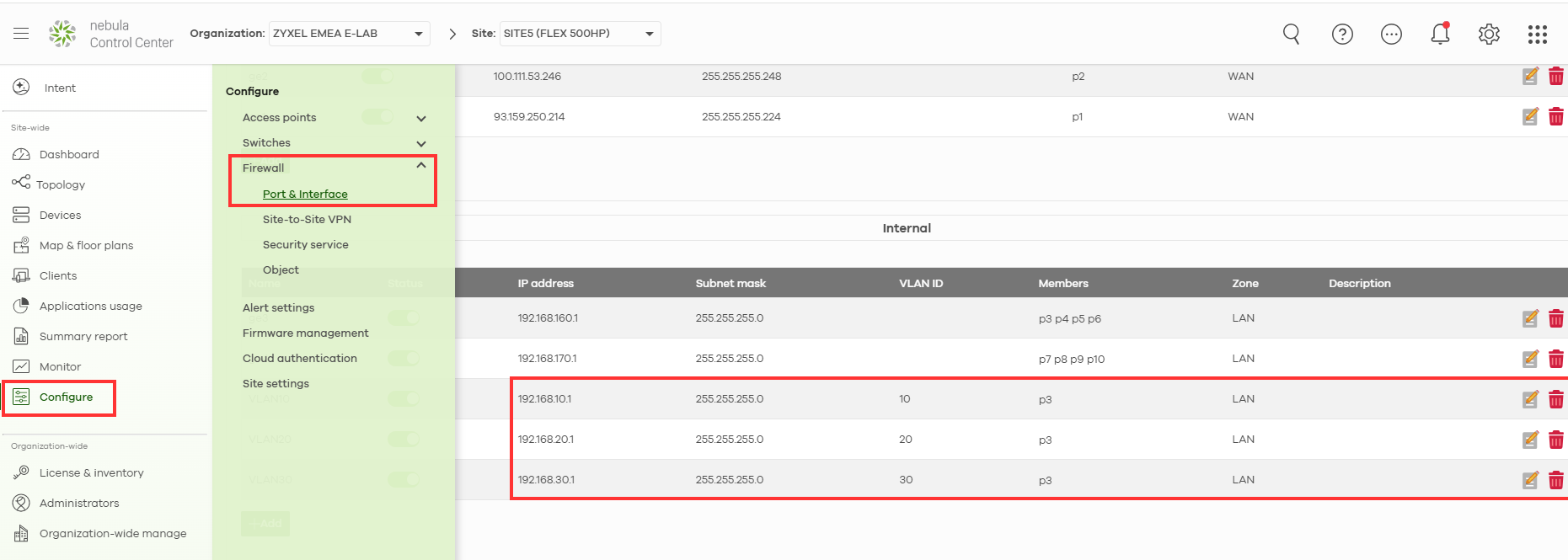

Na fotografii níže můžete vidět stejná nastavení na straně Nebula.

Nastavení přepínače – Správní VLAN: 30 192.168.30.0/24

Switch-1, Switch-2 a AP by měly získat dynamickou IP adresu z rozhraní VLAN 30 firewallu. V nastavení Nebula přejděte dočásti „Devices“, poté do„Switches“a vyberte Switch 1 (v našem případě se jedná o XGS2220).

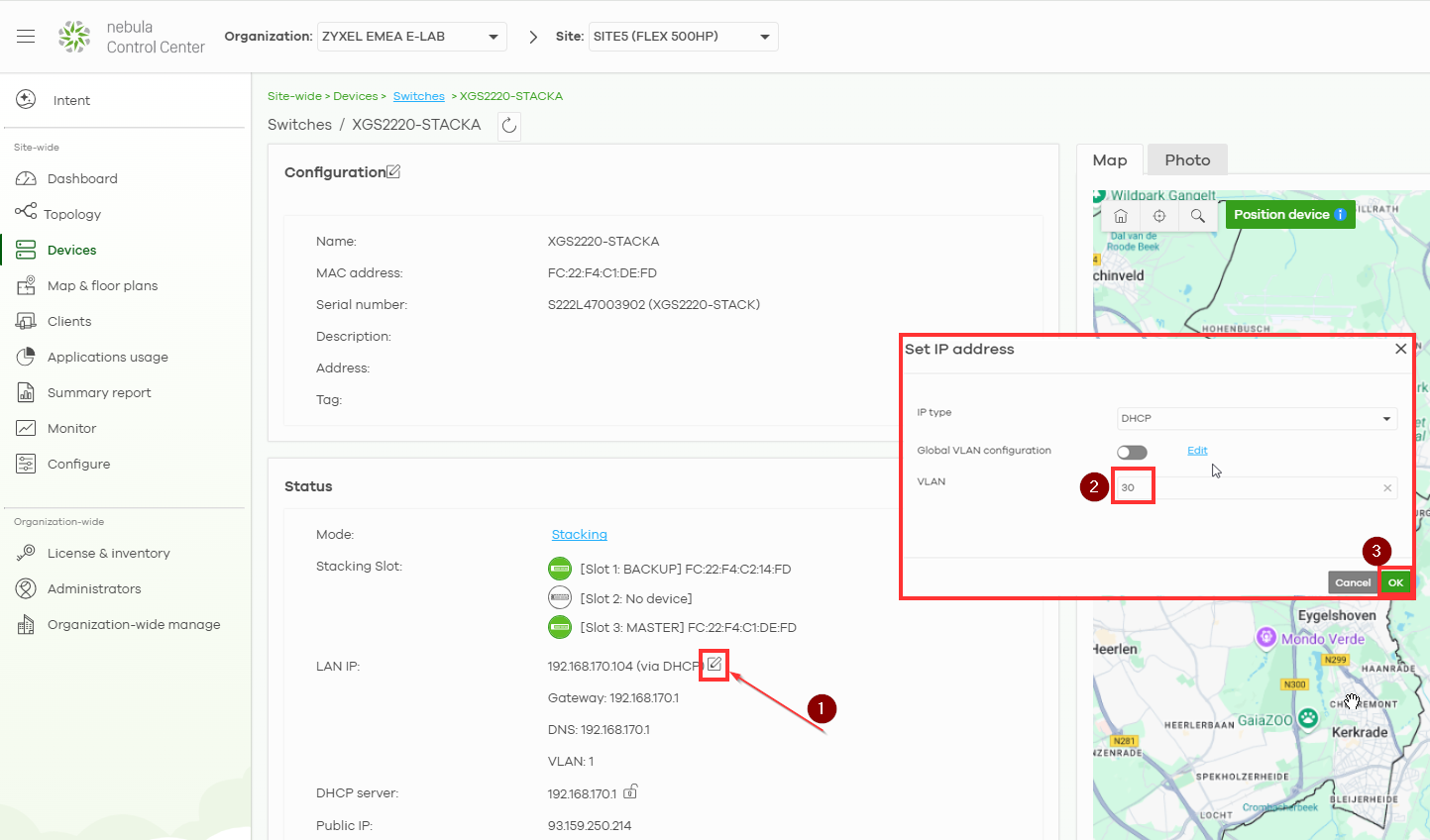

Klikněte na tlačítko pro úpravu vedle položky„LAN IP“. Tlačítko vypadá jako pero s lístkem. Poté zadejte požadovanou VLAN
— v našem případě VLAN30—a uložte změny. (Proveďte stejná nastavení i pro druhý přepínač! )

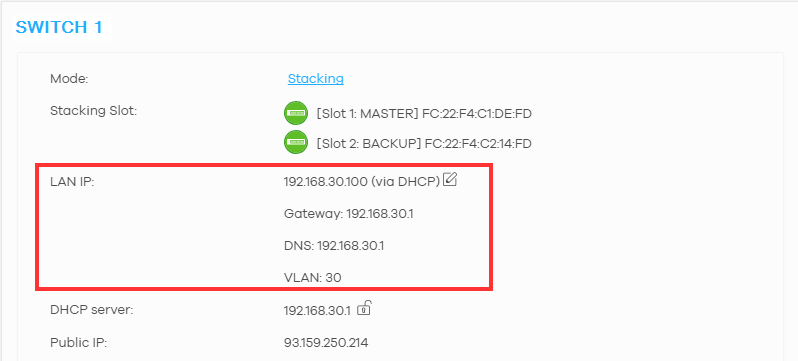

Po provedení změn se změní IP adresa přepínače. Přepínač by měl získat IP adresu z VLAN30. Někdy může aplikace změn trvat déle, než se očekává.

Proveďte stejná nastavení i pro druhý přepínač!

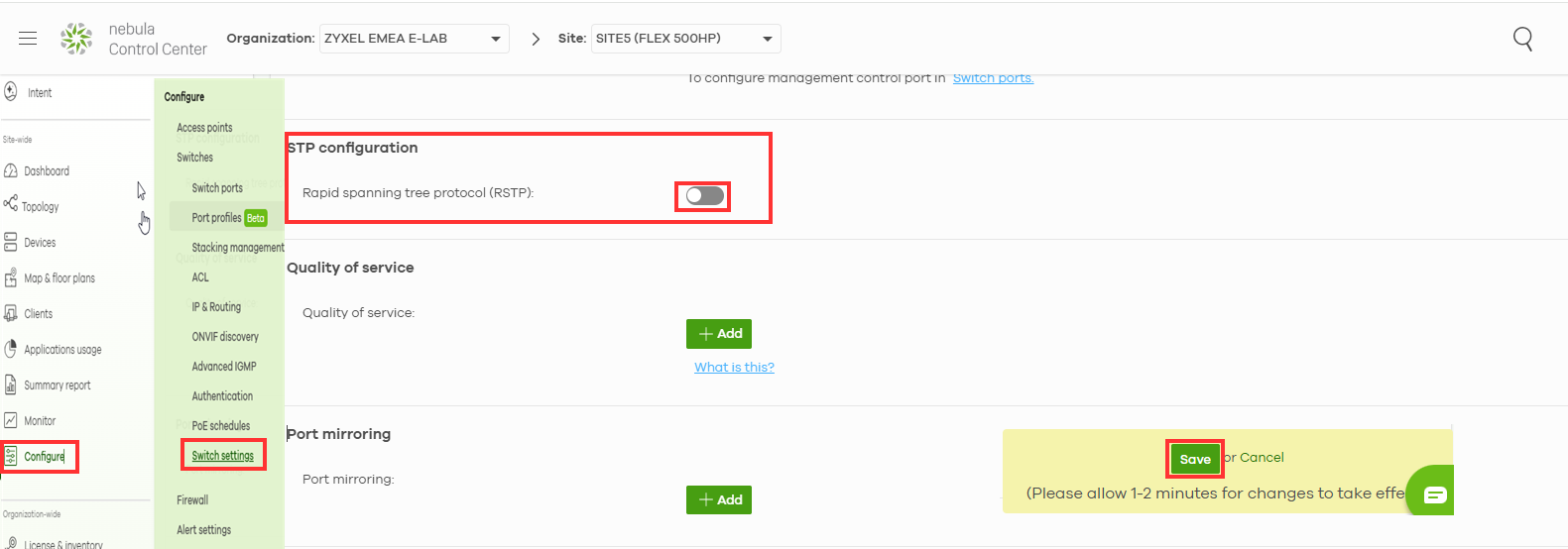

Protokol Spanning Tree (STP) by měl být deaktivován.

Změňte PVID portu Uplink na Switch-1 na 100, jinak výchozí PVID 1 nakonfigurovaný na všech portech způsobí bouři v provozu brány firewall.

V našem případě potřebujeme přepínač, který je připojen k bráně firewall.

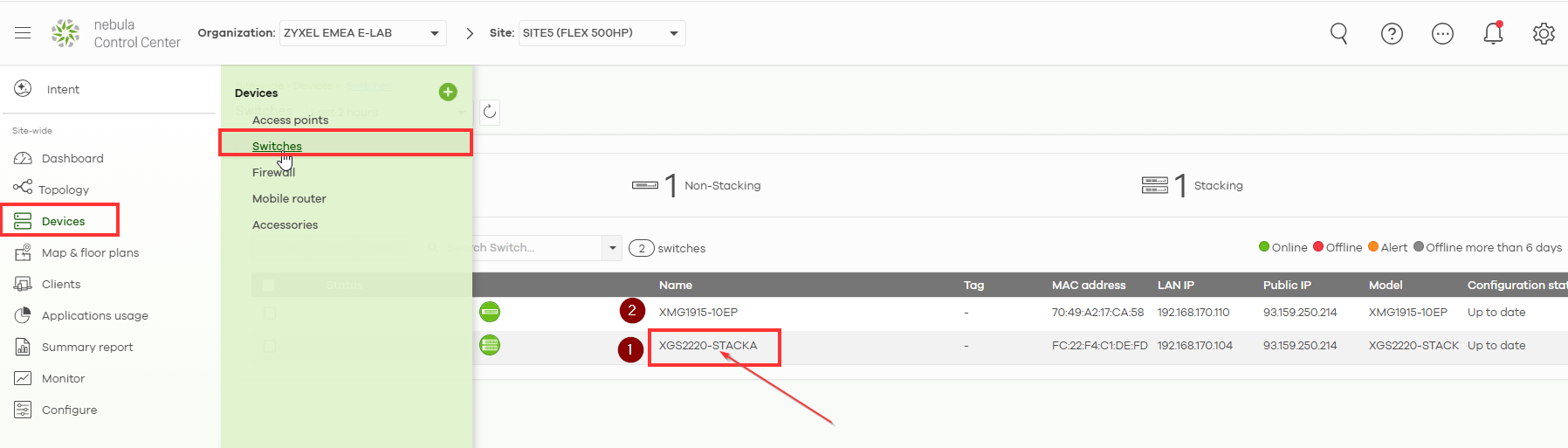

Přejděte na Site-wide (Celý web) – Devices (Zařízení) – Switches (Přepínače) – Vyberte požadovaný přepínač

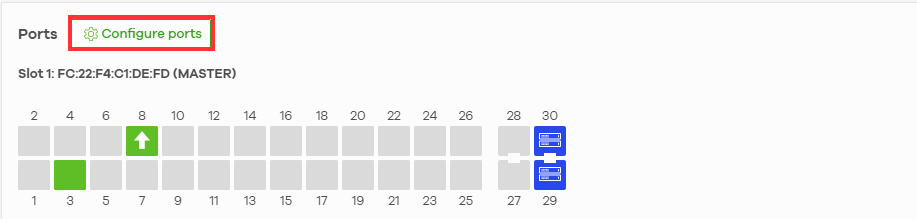

Přejděte na konec stránky a vyberte „Configure Ports“

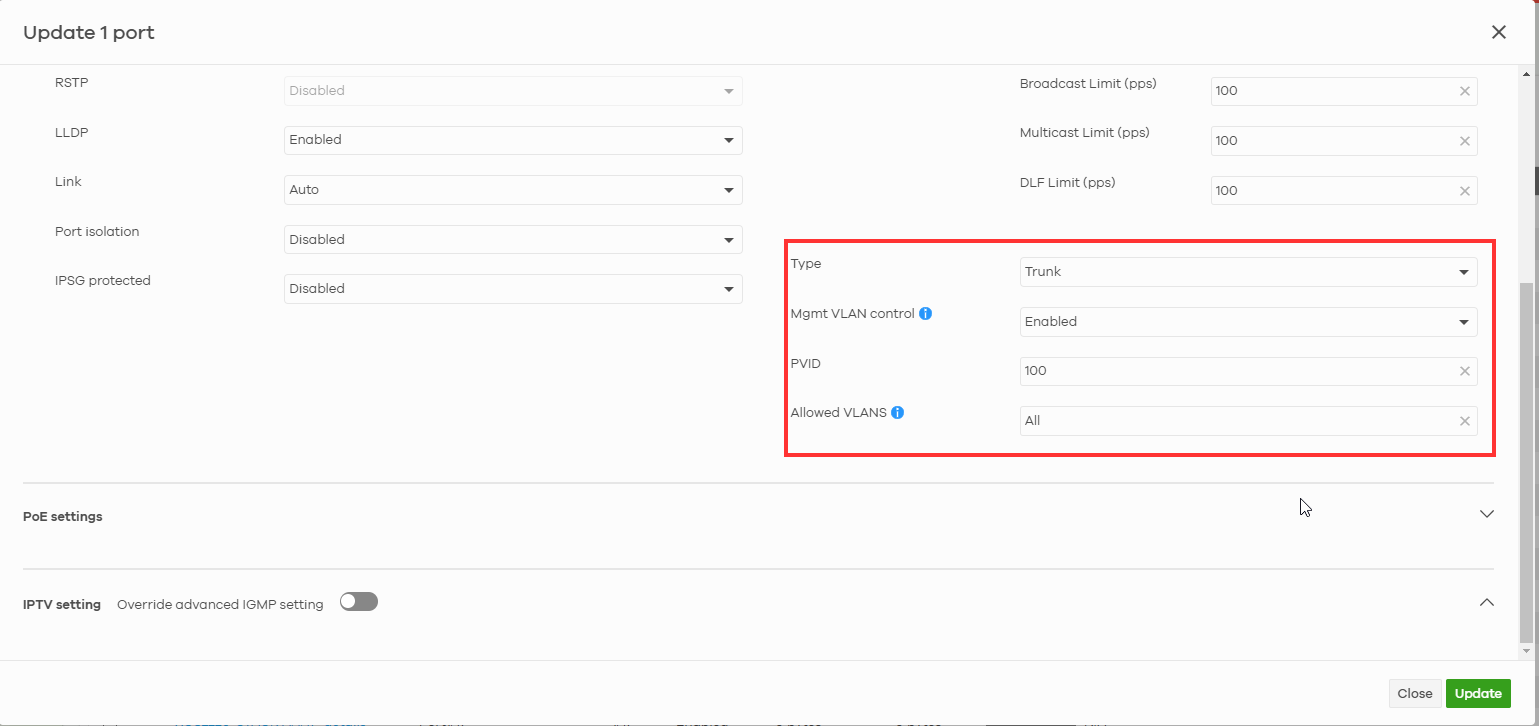

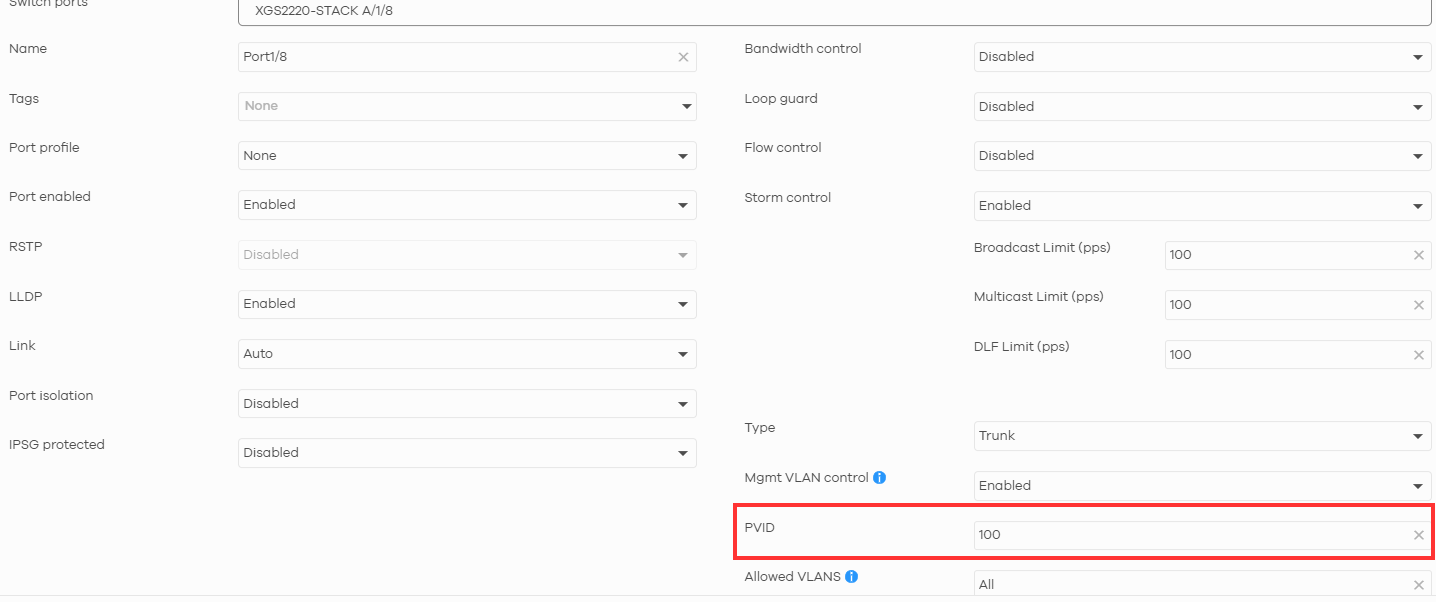

Vyberte „aplink port“ a změňte PVID na 100, poté uložte změny.

Konfigurace portů na přepínačích

Přepínač 1:

• Port 8: Určený jako uplinkový port, připojený k firewallu. (Tento port jsme nakonfigurovali v předchozích krocích, takže s ním nemusíte nic dělat.)

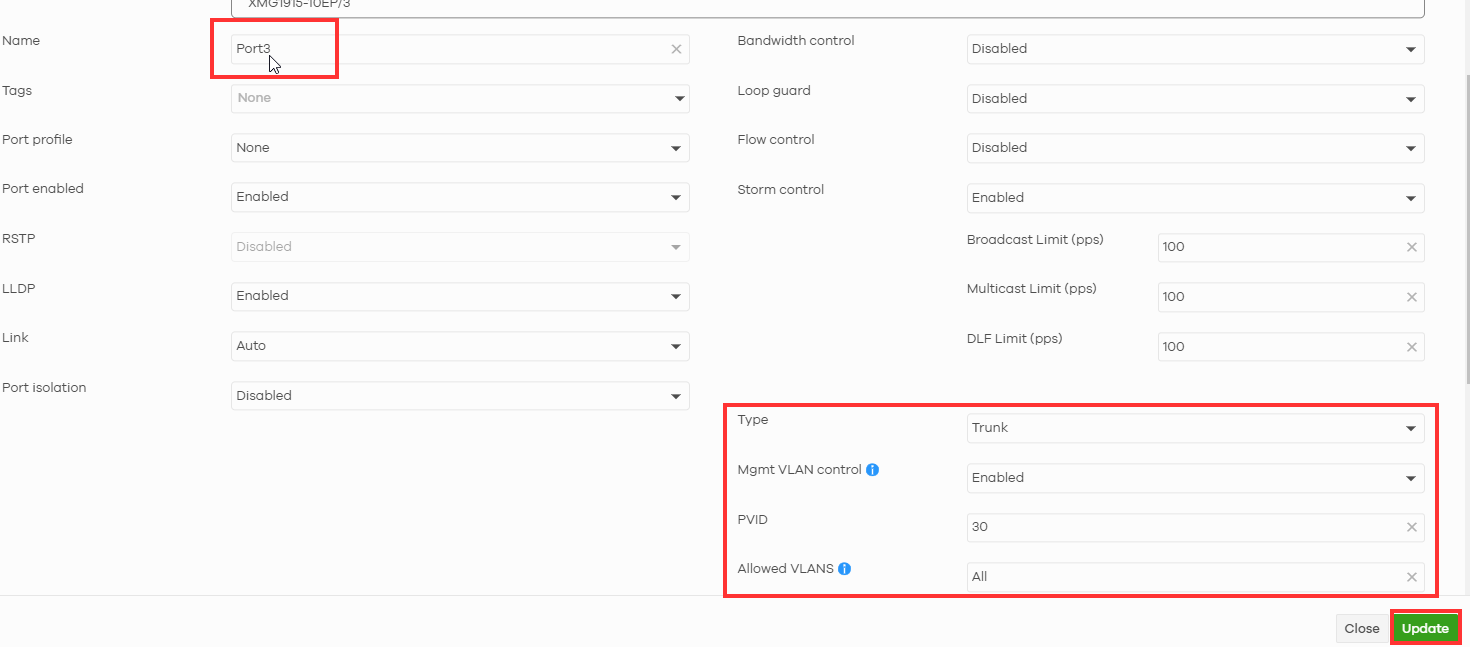

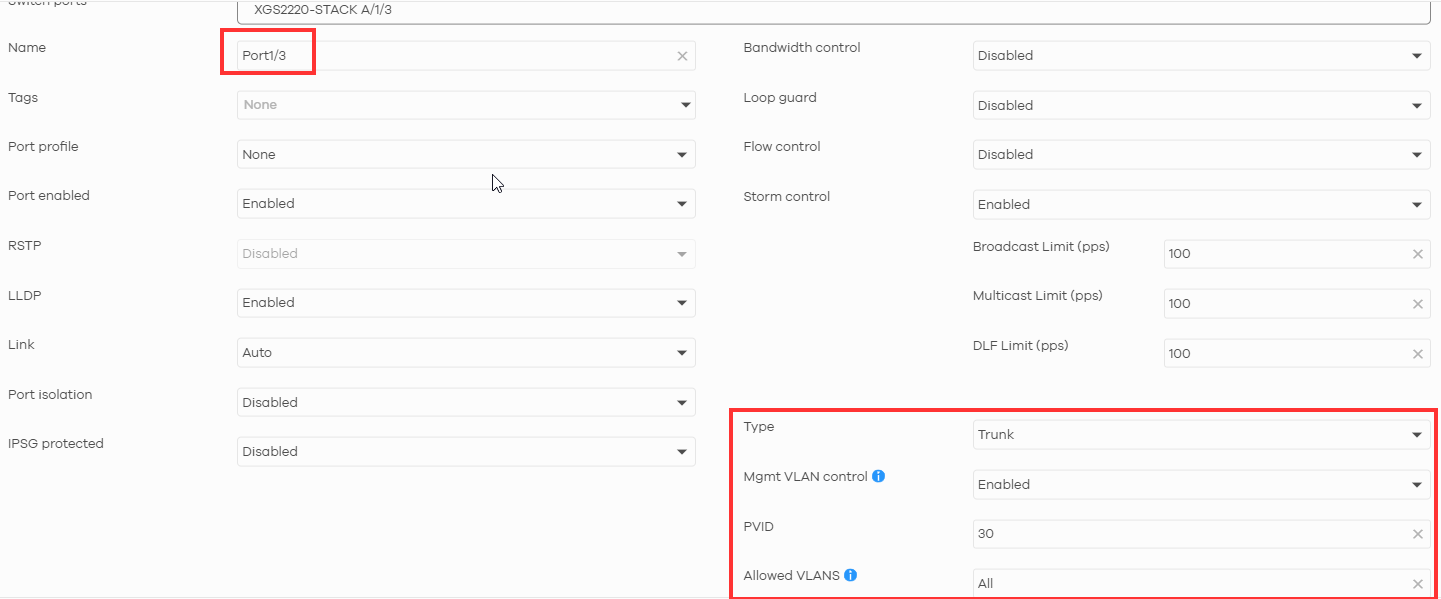

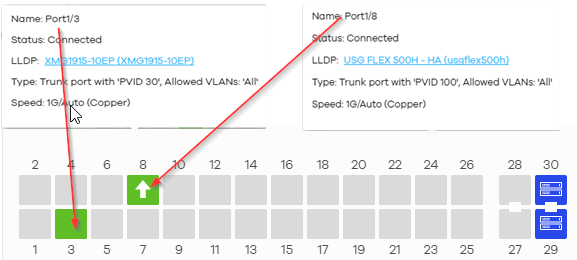

• Port 3: Připojuje se k přepínači 2 pro komunikaci mezi přepínači (pro tento port musíme zadat VLAN30, jak je znázorněno na fotografii níže)

Přepínač 2:

• Port 3: Připojuje se k přepínači 1 pro komunikaci mezi přepínači. (Pro tento port musíme zadat VLAN30, jak je znázorněno na fotografii níže)

• Port 7: Připojuje se k bezdrátovému přístupovému bodu. (Pro tento port musíme zadat VLAN30, jak je znázorněno na fotografii níže)

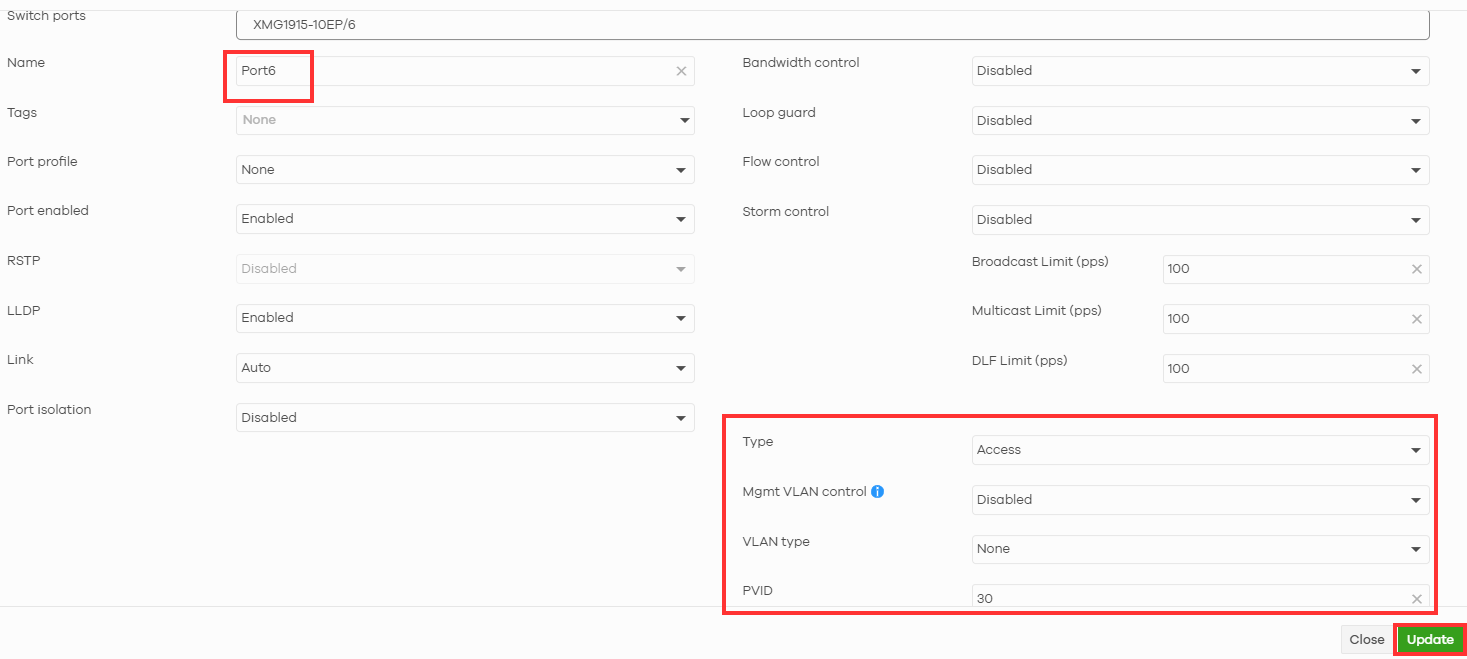

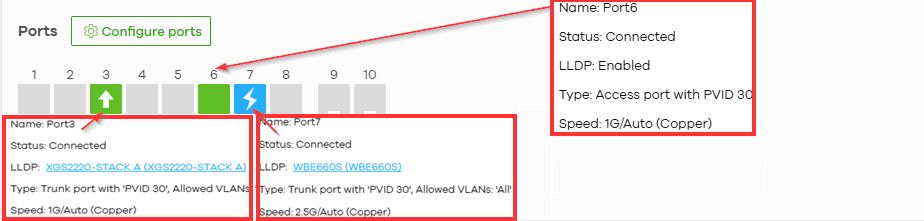

• Port 6: Připojuje se k notebooku uživatele. (Pro tento port je třeba zadat VLAN30, jak je znázorněno na fotografii níže)

Nastavení přístupového bodu

Změňte ID správní VLAN pro AP v Nebula

Přejděte do části Site-wide (Celý web) – Devices (Zařízení) – Access points (Přístupové body) – WBE660S

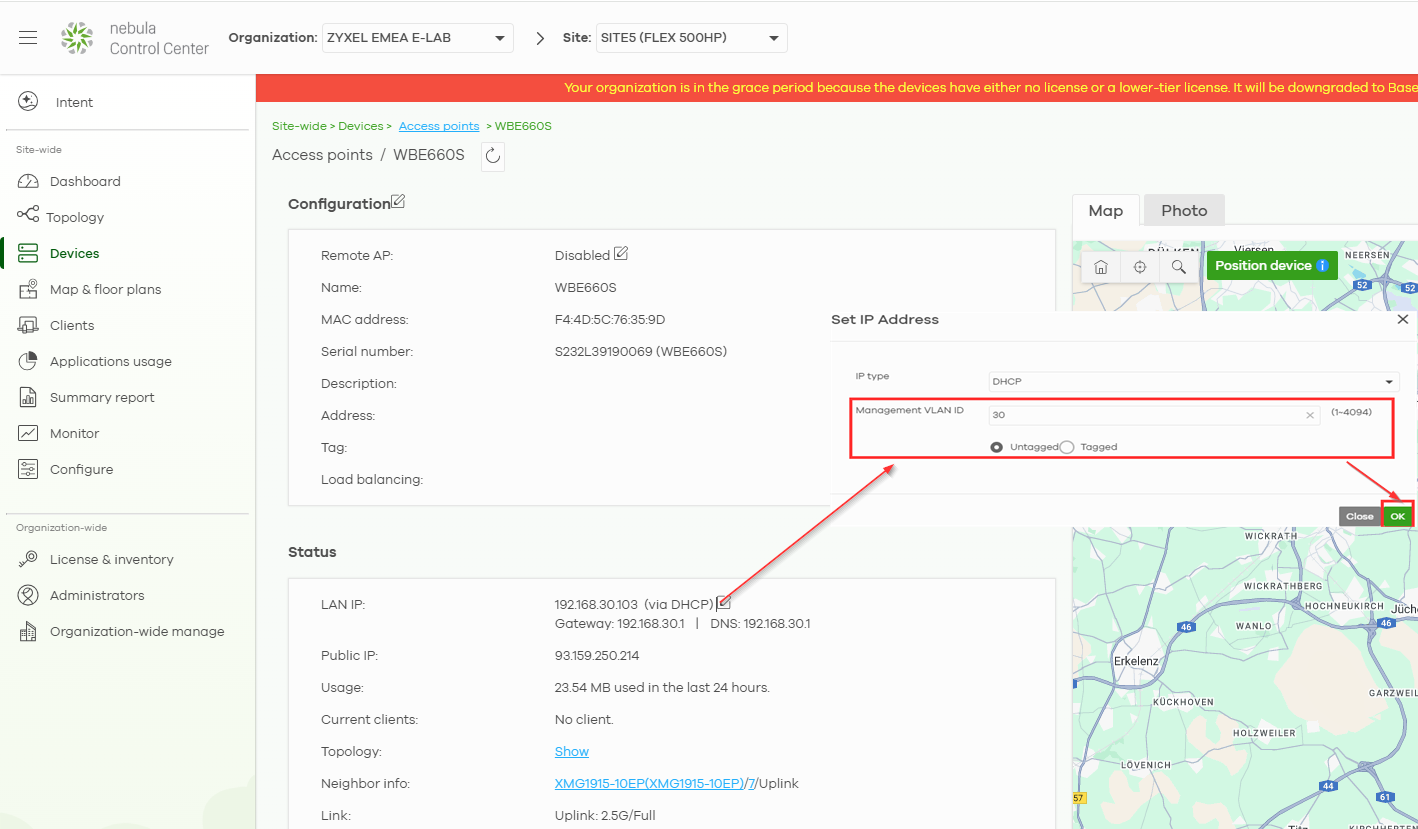

ID správní VLAN by mělo být nastaveno na 30 a změny uložte. Váš přístupový bod pak získá IP adresu z VLAN30

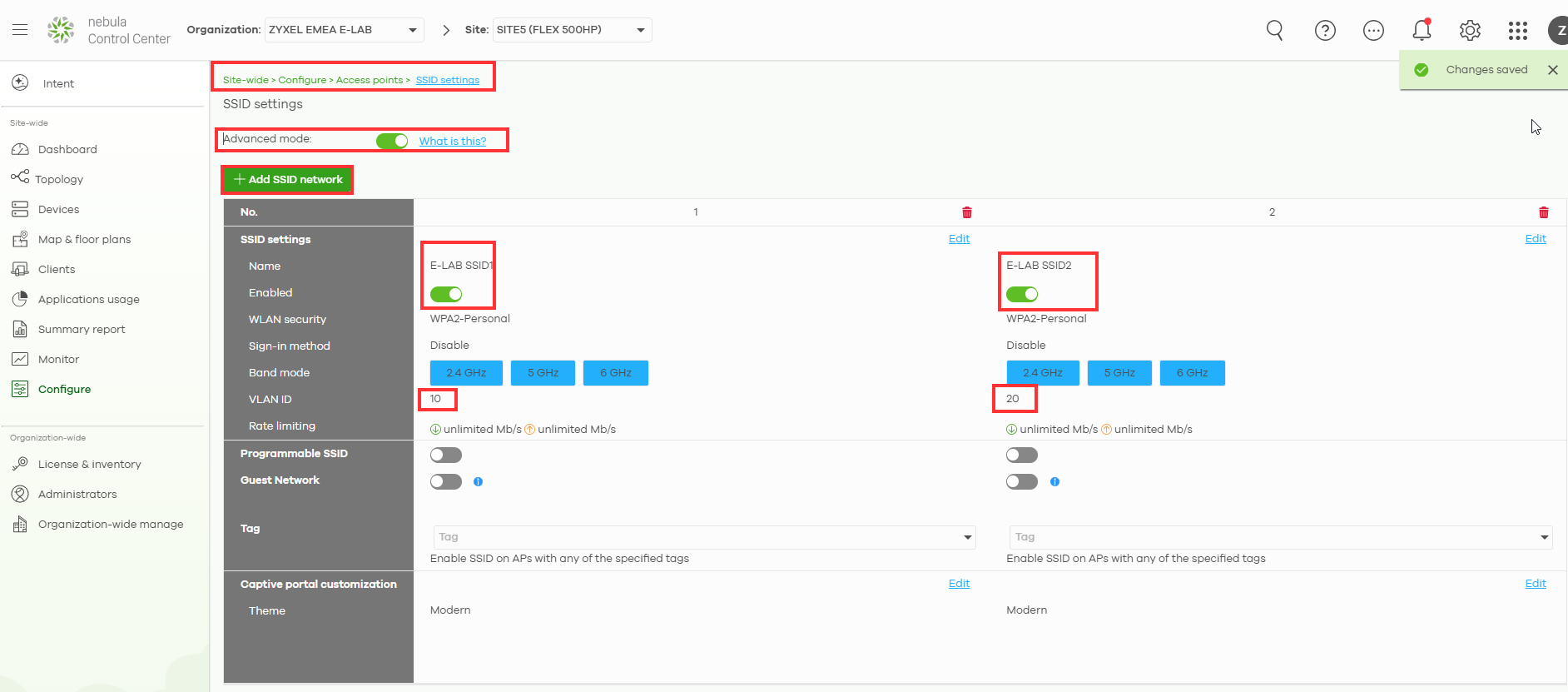

Dále nakonfigurujeme SSID na přístupovém bodu. Potřebujeme, aby klienti SSID1 získali IP adresu z VLAN10 a klienti SSID2 získali IP adresu z VLAN20.

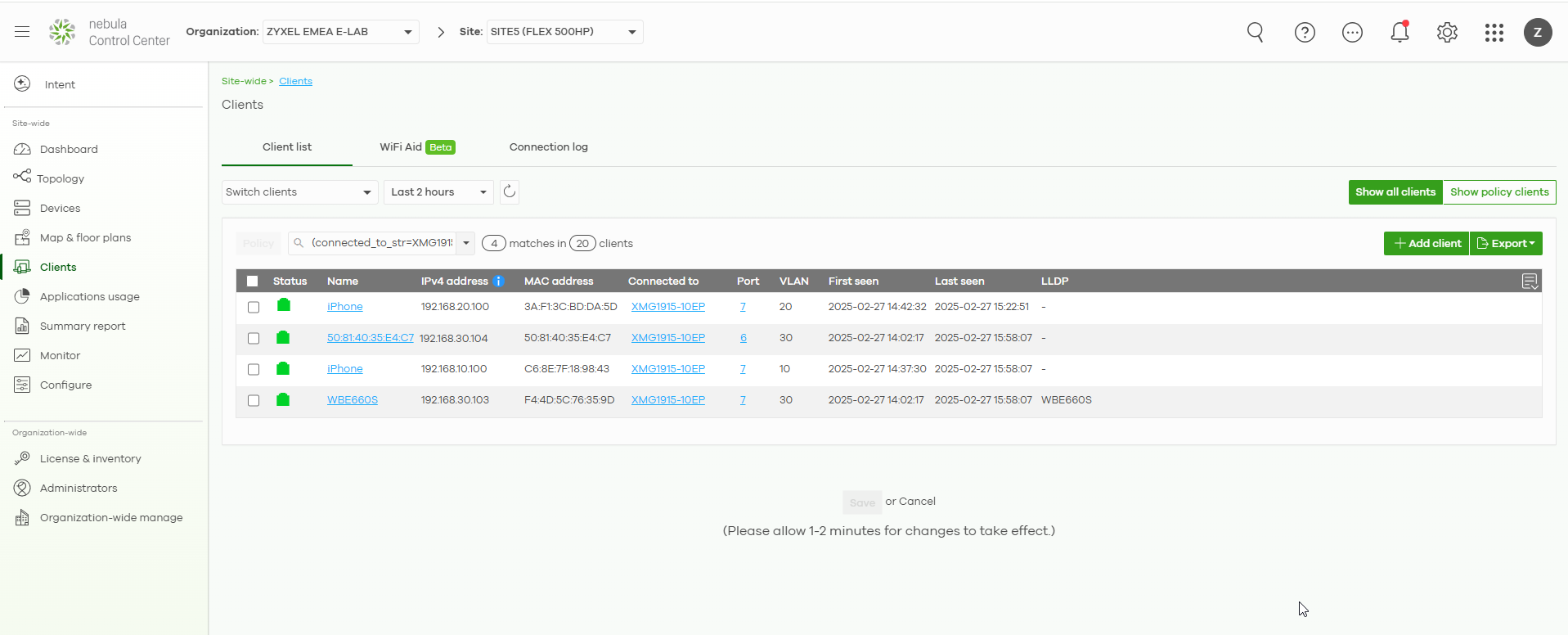

Zkontrolujte výsledek:
