Simple Network Management Protocol (SNMP) je protokol aplikační vrstvy používaný ke správě a monitorování zařízení založených na protokolu TCP/IP. SNMP se používá k výměně informací o správě mezi systémem správy sítě (NMS) a síťovým prvkem (NE).
Síť spravovaná pomocí protokolu SNMP se skládá ze dvou hlavních součástí: agentů a správce.
Agent je softwarový modul pro správu, který je umístěn ve spravovaném přepínači (Switch). Agent překládá místní informace o správě ze spravovaného přepínače do podoby kompatibilní s protokolem SNMP.
Navíc obsahuje objektové proměnné/spravované objekty, které definují jednotlivé informace, jež mají být o přepínači shromažďovány. Příkladem proměnných je počet přijatých paketů, stav portu uzlu atd. Báze informací pro správu (MIB) je kolekce spravovaných objektů. SNMP umožňuje správci a agentům komunikovat za účelem přístupu k těmto objektům.
Správce je konzola, jejímž prostřednictvím správci sítě provádějí funkce správy sítě. Spouští aplikace, které řídí a monitorují spravovaná zařízení.
Kromě toho může spravovat a monitorovat přepínač prostřednictvím sítě prostřednictvím SNMP verze jedna (SNMPv1), SNMP verze 2c nebo SNMP verze 3.
1) Konfigurace protokolu SNMP
Tento návod vám ukáže, jak nastavit základní konfiguraci SNMP na našich přepínačích.

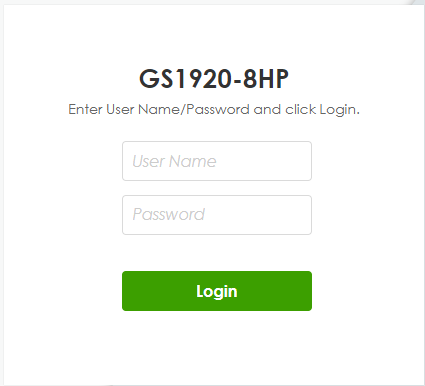

1. Přistupte k zařízení zadáním jeho IP adresy do adresního řádku prohlížeče a přihlaste se pomocí pověření zařízení.
2. Na ovládacím panelu klikněte na rychlý odkaz SNMP Status (Stav protokolu SNMP).

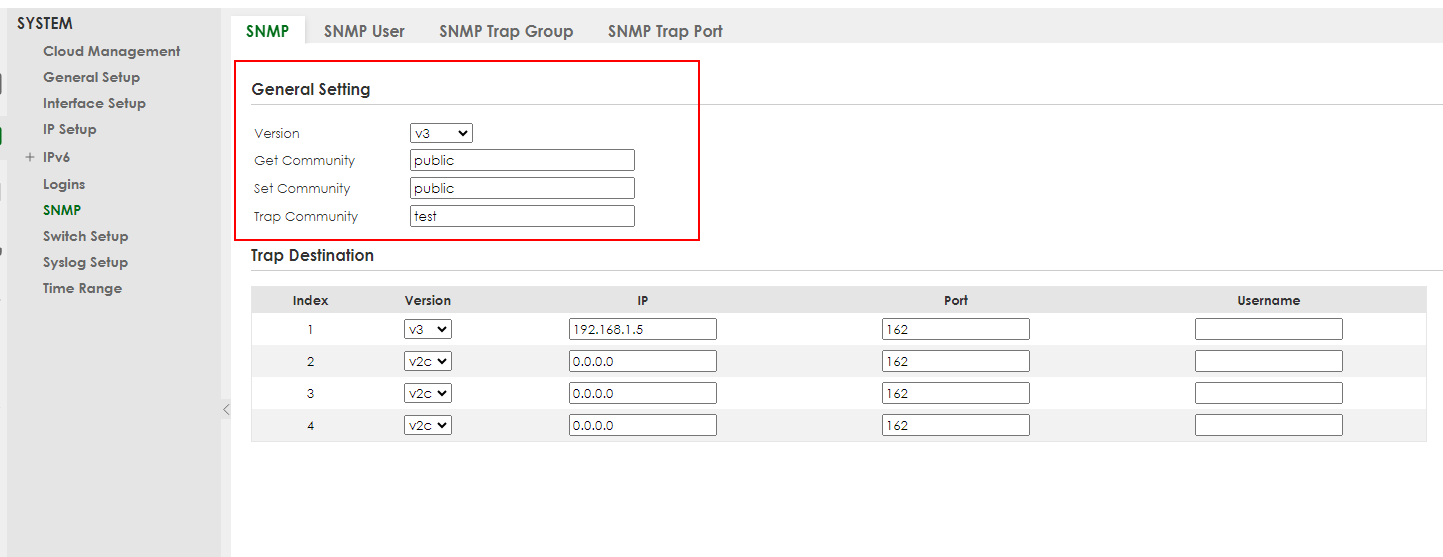

3. Vyberte verzi SNMP, kterou chcete níže, a poté nakonfigurujte komunity Get, Set a Trap podle svého softwaru pro správu SNMP (výchozí: public).
5. Nakonfigurujte Trap Destination, aby váš přepínač mohl odesílat trapy (oznámení) do softwaru pro správu SNMP se skupinou trapů podle uživatelské konfigurace, a poté "Apply" (Použít).
6. Přejděte na stránku:
7. Na obrazovce Trap Group (Skupina trapů) zadejte typy trapů SNMP, které mají být odesílány správci SNMP, a poté pomocí obrazovky Trap Port (Port trapů) vyberte, jaký typ skupiny trapů má být přijímán na kterém portu přepínače.
8. Pokud používáte protokol SNMPv3, je třeba níže nakonfigurovat některé specifické uživatelské parametry
9. Chcete-li vytvořit uživatele, musíte přejít na obrazovku Uživatel SNMP a přidat uživatele tam.
Poté přejděte na následující stránku:
dyn_repppp_1
2) Konfigurace protokolu SNMP ve starším grafickém uživatelském rozhraní
Tento návod vám ukáže, jak nastavit základní konfiguraci SNMP na našich přepínačích.

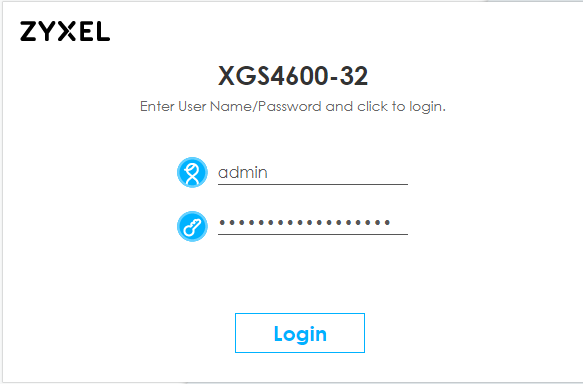

1. Přistupte k zařízení zadáním jeho IP adresy do adresního řádku prohlížeče a přihlaste se pomocí pověření zařízení.

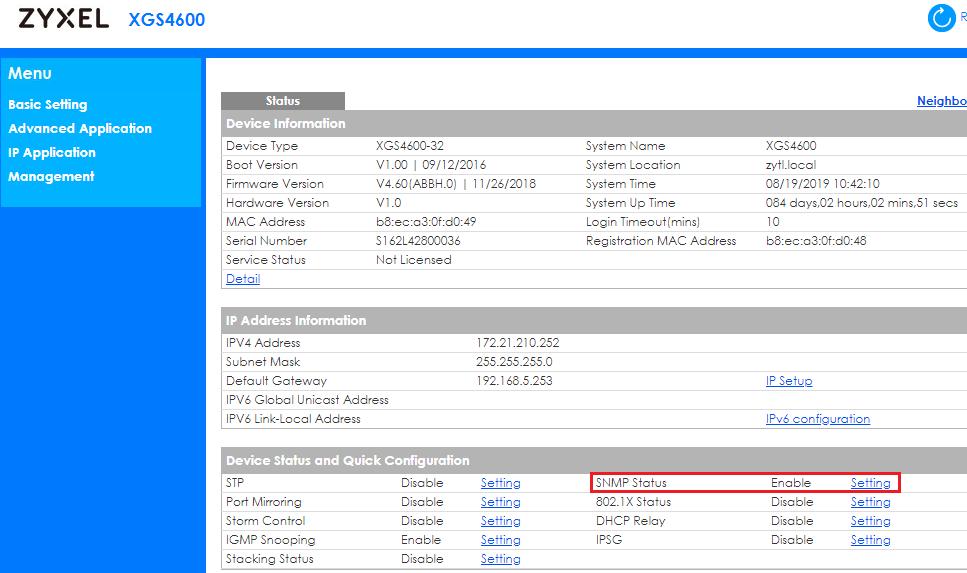

2. Na ovládacím panelu klikněte na rychlý odkaz SNMP Status > Setting (Stav SNMP > Nastavení).

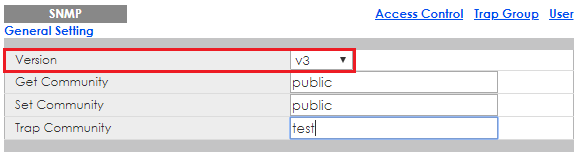

3. Zde vyberte verzi protokolu SNMP, kterou chcete použít.
4. Nakonfigurujte komunity Get, Set a Trap podle softwaru pro správu SNMP (výchozí: public).
5. Nakonfigurujte Trap Destination, aby váš přepínač mohl odesílat trapy (oznámení) do softwaru pro správu SNMP se skupinou trapů podle uživatelské konfigurace, a potom "Apply".
6. Přejděte na obrazovku Trap Group (Skupina trapů) a zadejte typy trapů SNMP, které mají být odesílány správci SNMP.
7. Pomocí obrazovky Trap Port vyberte, jaký typ skupiny trapů bude přijímán na kterém portu přepínače.
8. Pokud používáte protokol SNMPv3, je třeba nakonfigurovat některé parametry specifické pro uživatele.
9. Chcete-li vytvořit uživatele, musíte přejít na obrazovku Uživatel SNMP a přidat uživatele tam.
