Tento průvodce krok za krokem (včetně videa) ukazuje, jak nakonfigurovat VLAN ID na vašem zařízení USG [Platí také pro série USG FLEX, ATP, VPN]. Video je součástí série o tom, jak nakonfigurovat VLAN na různých jednotkách Zyxel. Průvodce krok za krokem vysvětlí, jak nakonfigurovat zařízení USG pro komunikaci přes podsíť VLAN.
Průvodní kroky

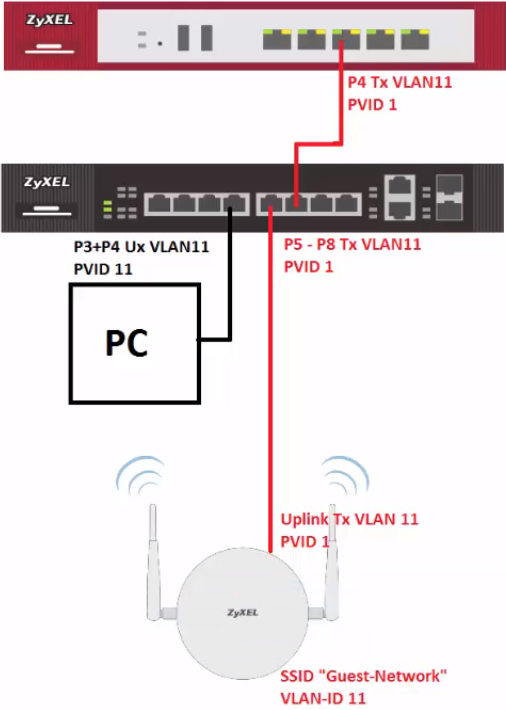

Zde vidíte grafickou topologii. Tento článek se zaměří na konfiguraci USG a nastavení označeného rozhraní VLAN na portu 4:
2. Nakonfigurujte svou síť VLAN
3. Nastavte DHCP pro vaši VLAN
1. Přidejte novou síť VLAN
Přihlaste se k jednotce zadáním IP adresy ( ve výchozím nastavení „admin“, „1234“).

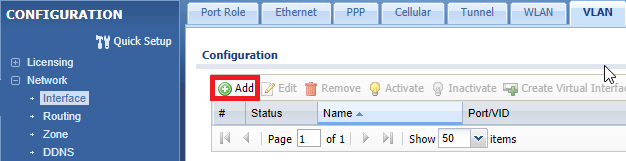

Navigovat do:
Konfigurace > Síť > Rozhraní > VLAN
Klikněte na záložku „VLAN“ a klikněte na „Přidat“

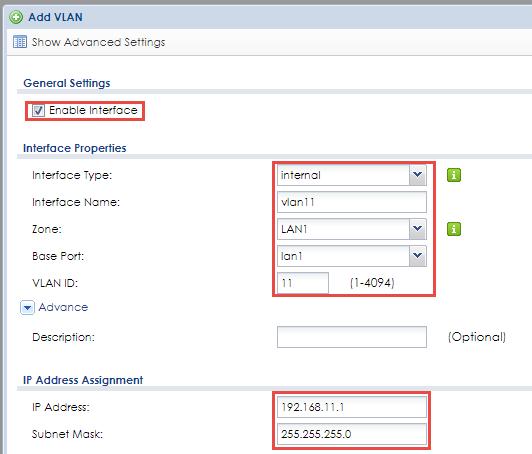

2. Nakonfigurujte svou síť VLAN
Protože toto rozhraní VLAN bude ve vaší zóně LAN, vyberte prosím „Interní“ jako „Typ rozhraní“, vyberte vhodný „Název rozhraní“ jako „VLAN11“, vyberte požadovanou zónu LAN a Základnu Port a zadejte „ID VLAN“ 11 tak, aby odpovídal vašemu „názvu rozhraní“
Vyberte požadovanou „IP adresu“, která není v konfliktu s vašimi již existujícími podsítěmi

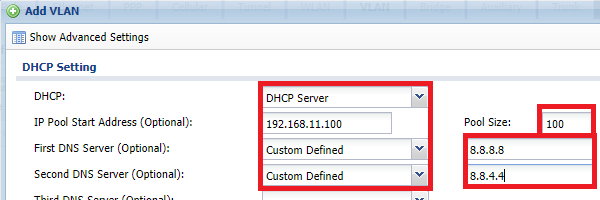

3. Nastavte DHCP pro vaši VLAN
V případě potřeby můžete nastavit server DHCP
Po kliknutí na „OK“ je VLAN nastavena. Pakety se značkou VLAN 11 by nyní měly být předávány z připojeného přepínače.
Upozornění: Označené sítě VLAN je možné konfigurovat pouze na portech USG!
Zajímavé také:
Chcete se podívat přímo na jedno z našich testovacích zařízení? Podívejte se zde do naší virtuální laboratoře:
Virtuální laboratoř - Bezpečnostní zařízení jako AP Controller
Virtuální laboratoř - NXC Professional WiFi řešení
Podívejte se prosím na video pro více podrobností:
