Někdy jako správce chcete regulovat šířku pásma, kterou používají vaši klienti. Tento tutoriál ukáže, jak to udělat na většině našich jednotek. Základy zůstávají v celém našem sortimentu velmi podobné!

První část tutoriálu vám ukáže, jak nastavit pravidlo pro správu šířky pásma pomocí provozu SIP jako příkladu

Tato druhá část kurzu poskytne dva scénáře pro nastavení QoS. Jedním z hlavních důvodů, proč uživatelé povolují správu šířky pásma (QoS), je upřednostnění provozu VoIP. Tato příručka poskytne pokyny pro vytvoření pravidla QoS pro upřednostnění VoIP a také pro upřednostnění provozu pro konkrétní zařízení.

Obsah

Část A: Konfigurace BWM

Část B: Konfigurace VoIP pomocí BWM

Povolení BWM

QoS pro službu VoIP

QoS na základě IP adresy

Část A: Konfigurace BWM

1 . Přihlaste se k jednotce zadáním IP adresy a přihlašovacích údajů pro účet správce

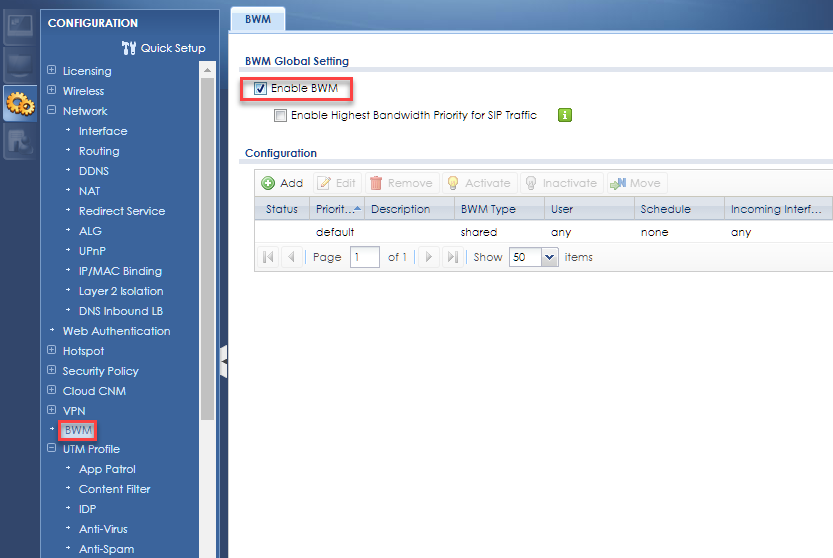

2 . Přejděte na Konfigurace > BWM a zaškrtnutím políčka povolte BWM


3 . V závislosti na vašem zařízení (ZyWall USG 50 nebo vyšší a Next-Gen USG Series) můžete zaškrtnout „Povolit nejvyšší prioritu šířky pásma pro provoz SIP“. Tato možnost používá výchozí port SIP UDP 5060.



4 . V závislosti na vašem scénáři musíte vytvořit objekty pro vaše služby a IP adresy:

Přejděte na Konfigurace > Objekt > Adresa/Geo IP , abyste mohli vytvořit objekty IP adresy například pro vaše telefony SIP – pomocí výše uvedené záložky „Skupina adres“ můžete tyto objekty umístit do skupiny a později je použít ve svém BWM

5 . Přejděte na Konfigurace > Objekt > Služba a vytvořte požadovaný objekt služby

6 . Přejděte na Konfigurace > Objekt > Služba a vytvořte plán, kdy by mělo platit pravidlo BWM

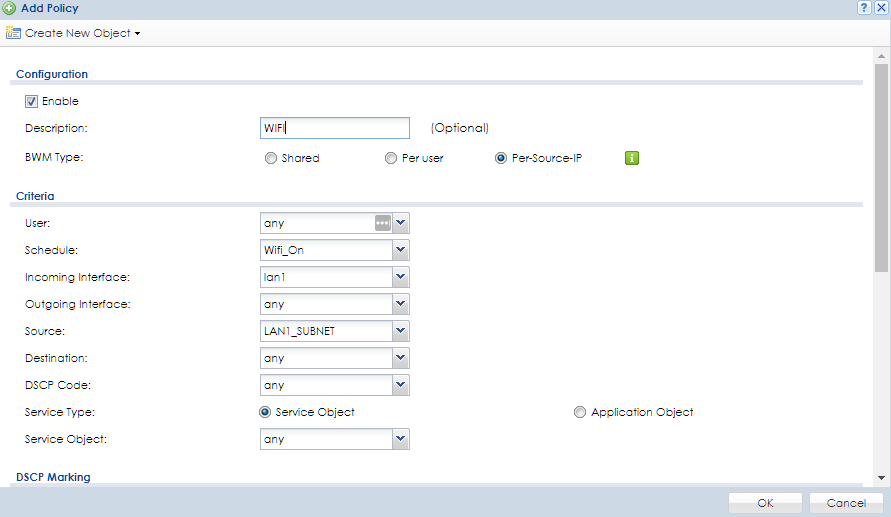

7 . Nyní přejděte zpět na Konfigurace > BWM a klikněte na „Přidat“, vyberte vhodný název, vyberte dříve vytvořený „Plán“, „Příchozí rozhraní“ (obvykle jedna z vašich sítí LAN) a „Objekt služby“



8 . Přejděte dolů na „ Tvarování šířky pásma “ a vyberte požadovanou prioritu pro příchozí a odchozí provoz (7 = nejnižší priorita, 1 = nejvyšší priorita, 5 = výchozí pro provoz VOIP )

A je to! Nyní jste úspěšně vytvořili pravidlo BWM, které upřednostňuje váš provoz VOIP.

Část B: Konfigurace VoIP pomocí BWM

Povolení BWM

Přihlaste se na webovou konfigurační stránku routeru a přejděte do nabídky Konfigurace ( ) → BWM . Zaškrtnutím políčka povolíte funkci správy šířky pásma ( Enable BWM ) a použijete nastavení.

Všechna pravidla vytvořená uživatelem budou mít vyšší prioritu v závislosti na konfiguraci uživatele. Veškerý ostatní provoz bude mít prioritu 7 na základě výchozího pravidla BWM.

QoS pro službu VoIP

Chcete-li vytvořit pravidlo správy šířky pásma umožňující prioritu provozu VoIP, klikněte na tlačítko Přidat .

Poznámka: Toto proveďte pouze v případě, že zaškrtávací políčko „Povolit prioritu nejvyšší šířky pásma pro provoz SIP“ není zaškrtnuté nebo není na vašem modelu zařízení k dispozici.

• Přejděte na Service Object a vyberte SIP (nebo porty používané pro VoIP)
• Přejděte dolů na možnost Tvarování šířky pásma a nastavte Prioritu na 1 (nejvyšší priorita)
• Všechna ostatní pole ponechte jako výchozí


Pokud používáte proprietární port VoIP, budete muset nejprve vytvořit objekt služby. Přejděte na Konfigurace ( ) → Objekt → Služba a kliknutím na tlačítko Přidat vložte a objekt pro vlastní číslo portu VoIP.

Jakmile vytvoříte objekt pro port služby, můžete vytvořit pravidlo BWM pro upřednostnění tohoto konkrétního portu VoIP.

QoS na základě IP adresy

Abychom povolili konkrétní prioritu uzlu na základě jeho IP adresy, musíme nejprve vytvořit objekt adresy. Přejděte na Konfigurace ( ) → Objekt → Adresa a kliknutím na tlačítko Přidat vložte IP adresu zařízení.

Nyní, když je objekt adresy vytvořen, můžeme vytvořit pravidlo BWM pro upřednostnění veškerého provozu ze zařízení.

• V poli Příchozí rozhraní pod „Kritéria“ vyberte LAN1 (toto je interní rozhraní, ke kterému je zařízení připojeno na routeru)
• Pro pole Odchozí rozhraní vyberte příslušné připojení WAN nebo vyberte SYSTEM_DEFAULT_WAN_TRUNK , chcete-li použít prioritu správy šířky pásma pro všechna připojení WAN.
• V poli Zdroj vyberte objekt adresy, který jste vytvořili pro IP zařízení ( IP_Phone na základě tohoto návodu)
• Přejděte dolů na Tvarování šířky pásma a nastavte prioritu (1 je nejvyšší)
