Legacy USG - Konfigurace 2 připojení WAN se stejnou VLAN

Issue:

"Nemohu nastavit dvě rozhraní PPP se stejnou VLAN jako základní rozhraní!"

Řešení:

Pokud se potýkáte s problémem, že máte více než jedno připojení PPPoE s označením VLAN a obě používají stejné ID VLAN (pro tento příklad: German Telekom - VLAN 7), je třeba použít přepínač pro zrušení označení jednoho z připojení.

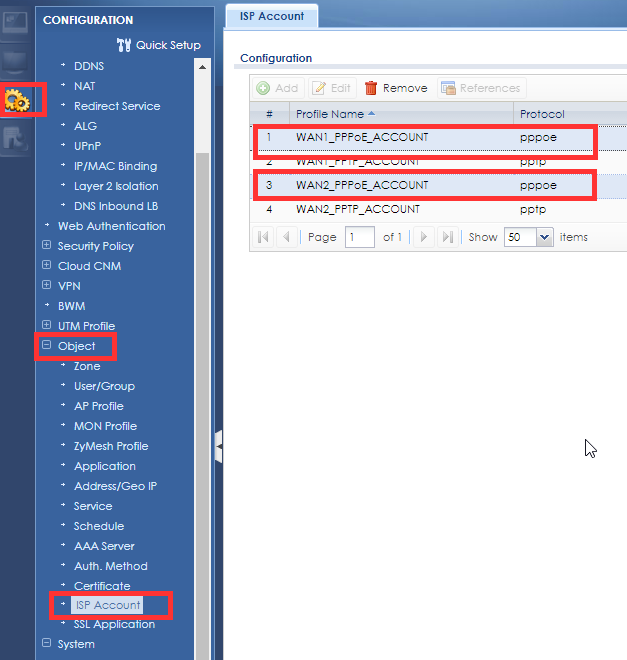

Provedeme několik předkonfigurací a nastavíme účty ISP. Přejděte proto do nabídky Konfigurace > Objekt > Účet ISP a přidejte nebo použijte jeden z existujících účtů PPPoE pro zadání přihlašovacích údajů poskytovatele připojení. Tento postup zopakujte i pro druhé připojení.

Konfigurace VLAN

Pro druhé připojení potřebujete přepínač, abyste mohli zrušit označení VLAN. V tomto znalostním článku je popsáno, jak spravovat sítě VLAN na přepínači Zyxel.

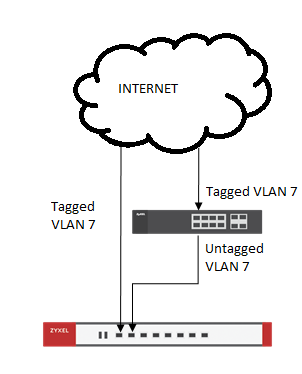

Nastavení vypadá následovně:
Připojení z internetu/modemu do přepínače je označeno VLAN7. Připojení z přepínače do USG musí být bez tagu VLAN7.

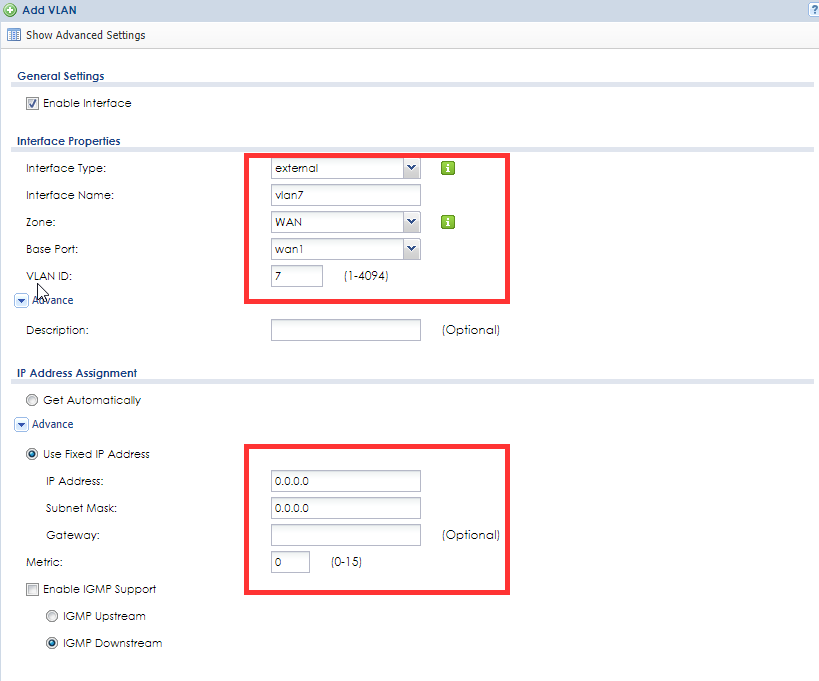

V zařízení USG přejděte do nabídky Configuration (Konfigurace) > Interfaces (Rozhraní) > VLAN (VLAN) a kliknutím na tlačítko "Add" (Přidat) vytvořte novou VLAN takto:

Pro "Base Port" vyberte port USG (kde je zapojeno připojení ISP) od USG310 a vyšší.

Nastavení připojení k internetu

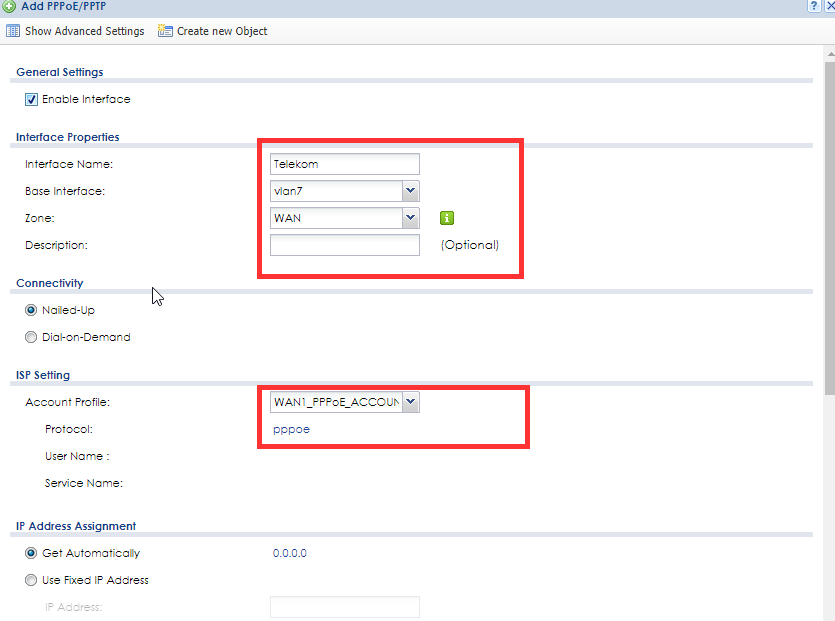

Přejděte do nabídky Konfigurace > Síť > Rozhraní > PPP a klikněte na tlačítko Přidat.

Mělo by být nastaveno takto:

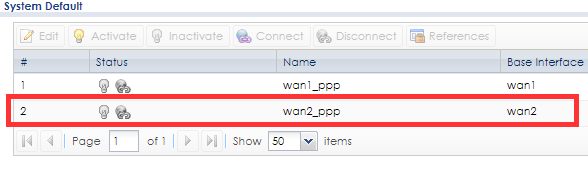

Pro druhé připojení lze použít výchozí systémové připojení. Ujistěte se však, že používáte připojení, které nepoužívá stejný základní port jako VLAN. V tomto příkladu jsme pro VLAN7 použili základní port WAN1. To znamená, že nyní musíte použít WAN2:

Nyní jste nastavili dvě internetová připojení založená na VLAN.

KB-00255
