Přepínání - Konfigurace řízení šířky pásma [Rate Limit]

Tento příklad ukazuje správcům, jak nakonfigurovat řízení šířky pásma pro správu přenosových rychlostí.
Můžeme omezit buď příchozí provoz, nebo odchozí provoz, nebo obojí.

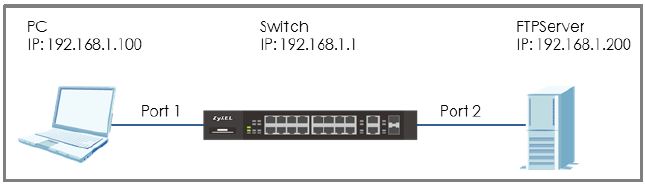

V tomto příkladu používáme dva počítače: FTP Client (PC) a FTP Server (FTPServer).
PC bude buď odesílat soubory, nebo stahovat soubory ze serveru FTP.

Konfigurace řízení šířky pásma pro omezení rychlosti přenosu

Poznámka:
Všechny síťové IP adresy a masky podsítí jsou v tomto článku použity jako příklady. Nahraďte je prosím skutečnými síťovými IP adresami a maskami podsítí. Tento příklad byl testován na zařízení XGS4600-32 s firmwarem v4.50.

1) Konfigurace řízení šířky pásma

1. Vstupte do webového grafického rozhraní a přejděte na

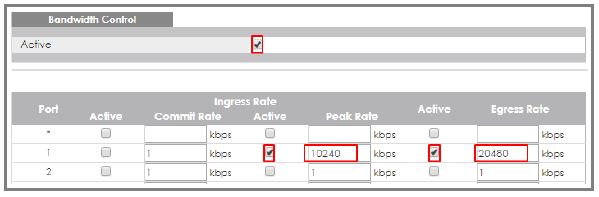

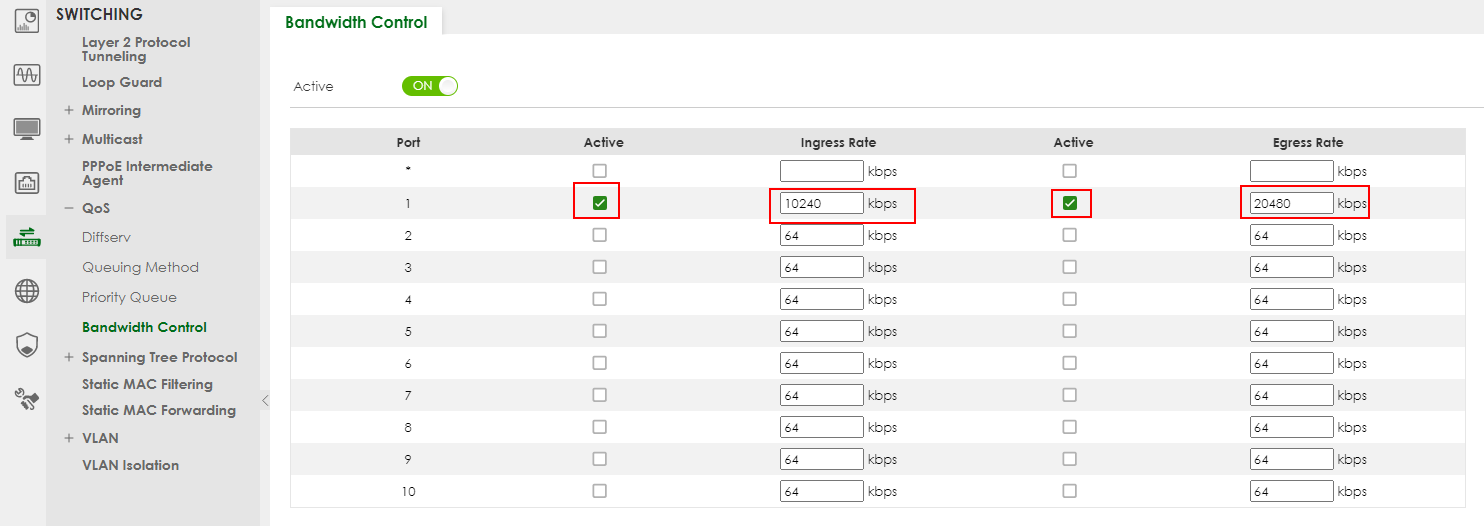

2. Zaškrtněte políčko "Active". 3. Zadejte rychlosti do polí Ingress Rate (limit pro odesílání) = 10240 kb/s a Egress Rate (limit pro stahování) = 20480 kb/s.

Nezapomeňte také zaškrtnout políčka portů "Active". Na konci klikněte na tlačítko "Apply".

3. Uložte konfiguraci

Otestujte výsledek

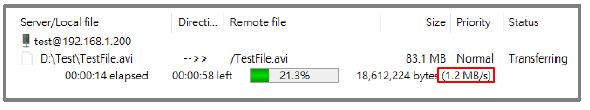

1. Pomocí počítače nahrajte soubor na server FTP. Přenosová rychlost by měla být víceméně 1,25 MB/s (10240 Kbit/s).

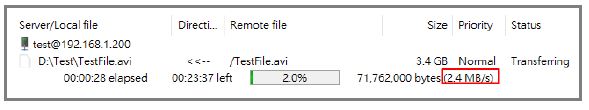

2. Pomocí počítače stáhněte soubor ze serveru FTP. Přenosová rychlost by měla být víceméně 2,5 MB/s (20480 Kbit/s).


Pokud máte problémy

Zapněte řízení toku na přepínači a počítači.

Známým problémem, se kterým jsme se setkali, je, že propustnost protokolu TCP na některých zařízeních může být nestabilní a nespolehlivá. Je to způsobeno tím, že vstupní řízení šířky pásma (BWM) na některých zařízeních (např. počítače se systémem Windows s méně výkonnými síťovými kartami) funguje špatně při konfiguraci řízení šířky pásma (omezení rychlosti) a může způsobit neočekávaný výsledek. Při implementaci správy šířky pásma zapnutí řízení toku zvyšuje vstupní propustnost, protože vysílající počítače nepřekročí velikost okna a nezpůsobí ztrátu paketů.

Řízení toku funguje tak, že vysílající port vysílá signály pauzy, když je vyrovnávací paměť přijímacího portu (na přepínači) plná, což reguluje provoz tak, aby odpovídal nastavení řízení šířky pásma přijímacího portu. Aby se řízení toku projevilo, musí být povoleno na obou stranách. Dobré však je, že většina síťových karet v počítačích by měla mít řízení toku ve výchozím nastavení povoleno, proto lze dosáhnout uspokojivých výsledků povolením řízení toku pouze na portech přepínače.

Řízení toku nakonfigurujte tak, že přejdete na stránku:

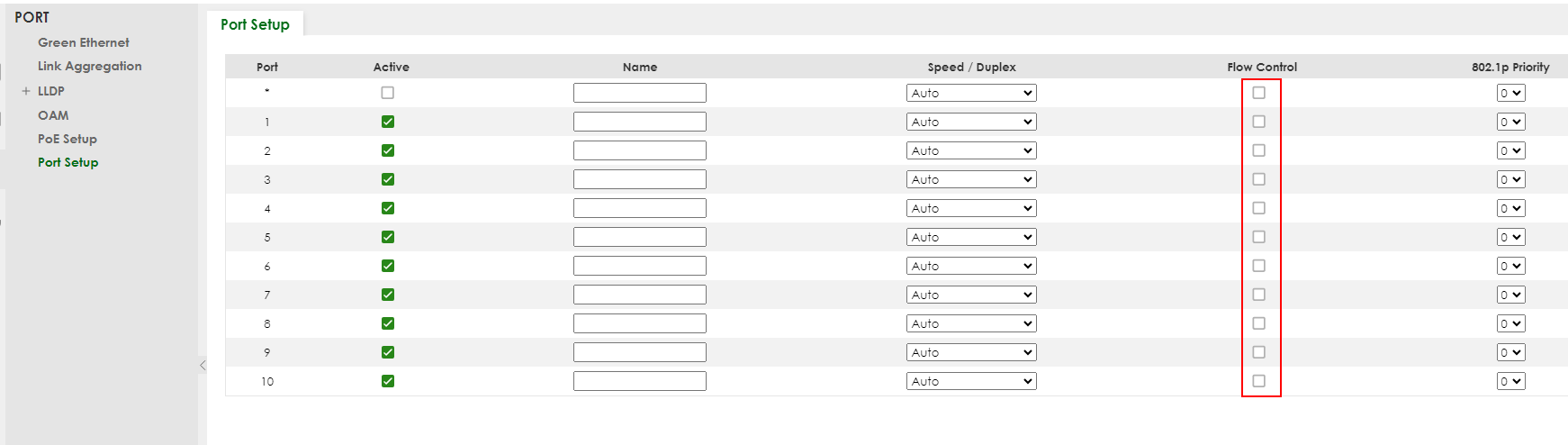

PORT > Port Setup

2) Konfigurace řízení šířky pásma ve starém grafickém uživatelském rozhraní

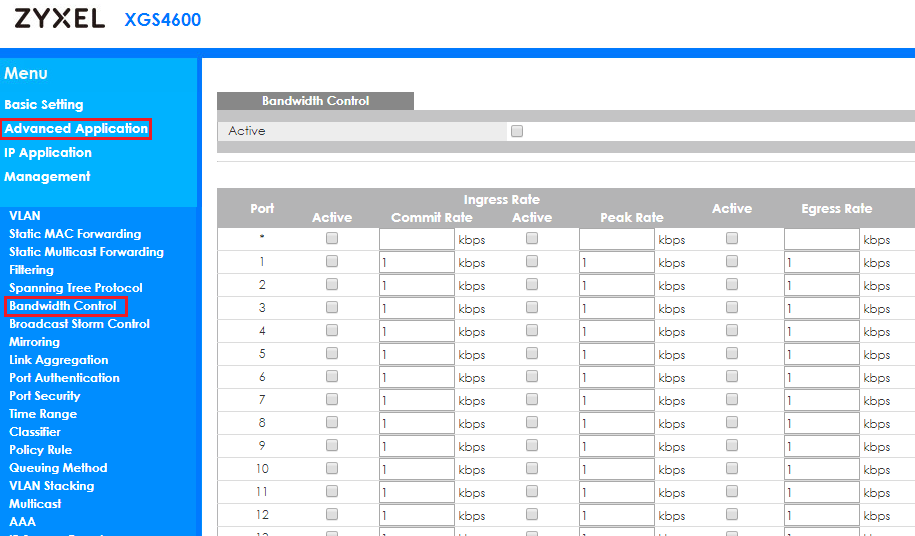

1. Vstupte do webového grafického rozhraní a přejděte na

2. Zaškrtněte políčko "Active". 3. Zadejte rychlosti do polí Ingress Rate (limit pro odesílání) = 10240 kb/s a Egress Rate (limit pro stahování) = 20480 kb/s.

Nezapomeňte také zaškrtnout políčka portů "Active". Na konci klikněte na tlačítko "Apply".

Otestujte výsledek

1. Pomocí počítače nahrajte soubor na server FTP. Přenosová rychlost by měla být víceméně 1,25 MB/s (10240 Kbit/s).



2. Pomocí počítače stáhněte soubor ze serveru FTP. Přenosová rychlost by měla být víceméně 2,5 MB/s (20480 Kbit/s).


Pokud máte problémy

Zapněte řízení toku na přepínači a počítači.

Známým problémem, se kterým jsme se setkali, je, že propustnost protokolu TCP na některých zařízeních může být nestabilní a nespolehlivá. Je to způsobeno tím, že vstupní řízení šířky pásma (BWM) na některých zařízeních (např. počítače se systémem Windows s méně výkonnými síťovými kartami) funguje špatně při konfiguraci řízení šířky pásma (omezení rychlosti) a může způsobit neočekávaný výsledek. Při implementaci správy šířky pásma zapnutí řízení toku zvyšuje vstupní propustnost, protože vysílající počítače nepřekročí velikost okna a nezpůsobí ztrátu paketů.

Řízení toku funguje tak, že vysílající port vysílá signály pauzy, když je vyrovnávací paměť přijímacího portu (na přepínači) plná, což reguluje provoz tak, aby odpovídal nastavení řízení šířky pásma přijímacího portu. Aby se řízení toku projevilo, musí být povoleno na obou stranách. Dobré však je, že většina síťových karet v počítačích by měla mít řízení toku ve výchozím nastavení povoleno, proto lze dosáhnout uspokojivých výsledků povolením řízení toku pouze na portech přepínače.

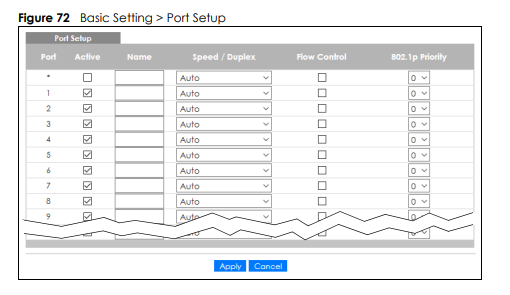

Řízení toku nakonfigurujte tak, že přejdete do části "Základní nastavení -> Nastavení portu":
