Tento článek ukazuje, jak nakonfigurovat stohování na vašem zařízení switch. Společným stohováním zařízení switch můžete dosáhnout redundance ve vaší síti pro servery a další zařízení. Ukazuje také, jak nakonfigurovat záložní a hlavní switch a také agregaci linek pro vaše switches. Včetně nového i starého grafického uživatelského rozhraní.

Úvod do stohování Switch

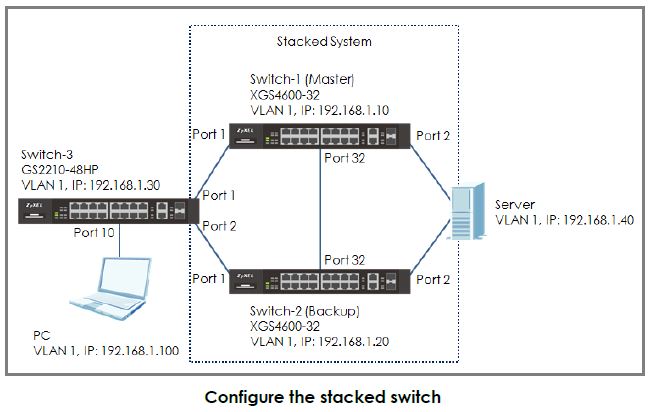

Příklad ukazuje správcům, jak nakonfigurovat stohování switch pro zajištění vysoké dostupnosti serverů. V tomto příkladu stohujeme Switch-1 a Switch-2 do jednoho logického switch. Tím, že se switch poskládají dohromady, i když jeden switch vypadne z provozu, klienti se stále mohou dostat na server. Tím je zajištěna vysoká dostupnost serverů. Tento příklad dává správcům pokyn, aby před konfigurací switches odpojili všechny linky, aby se předešlo případným výpadkům sítě způsobeným broadcastovými bouřemi.

Konfigurace stohování pro Switch 1 a 2

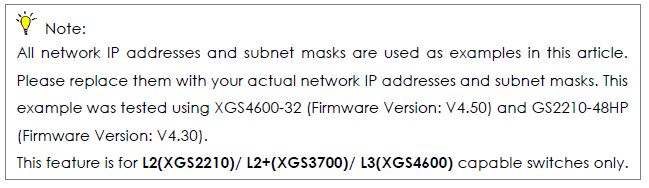

Poznámka: Všechny síťové IP adresy a masky podsítí jsou v tomto článku použity jako příklady. Nahraďte je prosím skutečnými síťovými IP adresami a maskami podsítí. Tento příklad byl testován s použitím zařízení XGS3800-28 (verze firmwaru: V4.80) a GS2220-50HP (verze firmwaru: V4.80).

Nastavení Switch-1

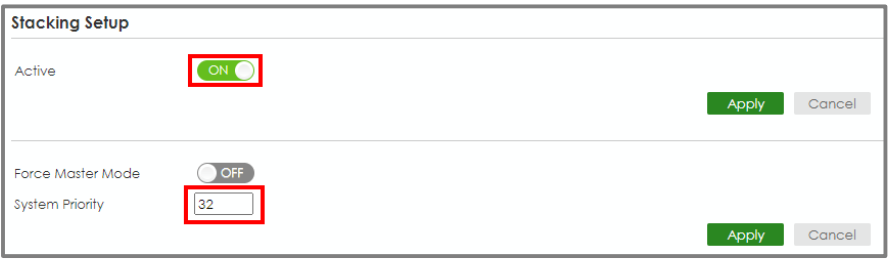

Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > System > Stacking > Stacking Setup. Zadejte systémovou prioritu (čím vyšší číslo, tím vyšší priorita, aby se stal master) a klikněte na tlačítko "Apply". Povolte nastavení Active a klikněte na tlačítko "Apply".

Switch-1 se restartuje.

Nastavení Switch-2

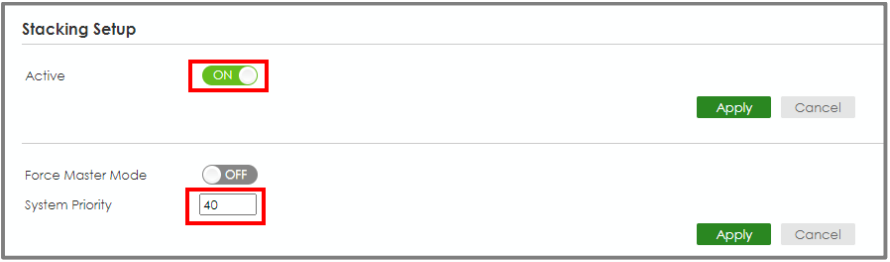

Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > System >Stacking > Stacking Setup. Zadejte systémovou prioritu (čím vyšší číslo, tím vyšší priorita, aby se stal master) a klikněte na tlačítko "Apply". Povolte nastavení Active a klikněte na tlačítko "Apply".

Switch-2 se restartuje.

Propojte Switch-1 a Switch-2 na portu 28 pomocí 10Gigabitového transceiveru.

Z Switch-1 a Switch-2 se stane stohovaný switch.

LED dioda Stack ID na předním panelu switches by měla zobrazovat "1" a "2".
Poznámka: V tomto příkladu jsme nastavili prioritu Switch-1 vyšší než Switch-2. Proto se Switch-1 stane Masterem.
Poznámka: Poslední čtyři porty jsou obvykle vyhrazeny pro stohovací kanály, když je switch v režimu stohování. Jedná se o porty 25, 26, 27 a 28 pro XS3800-28 switch. Pokud používáte jiné stohovatelné modely, ověřte si v uživatelské příručce, které porty se používají pro stohování.

Nezapomeňte uložit konfiguraci.

Konfigurace agregace spojů na stohovatelném zařízení switch

Připojte se ke stohovanému switch a nakonfigurujte Link Aggregation.

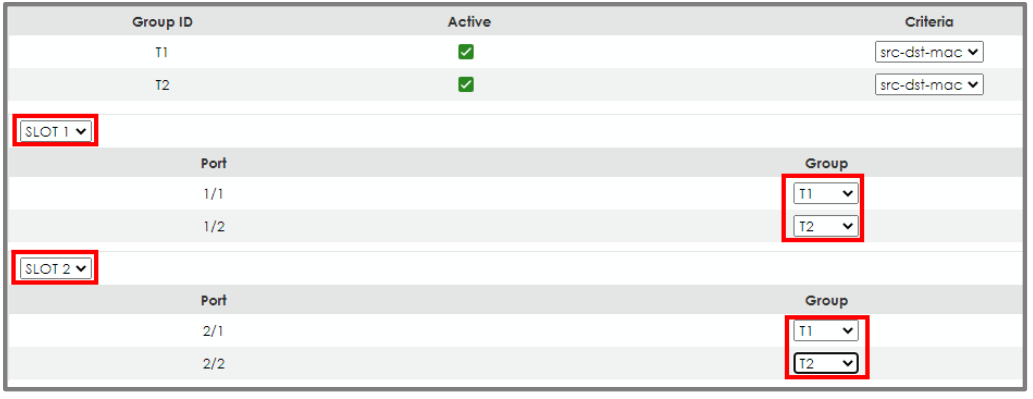

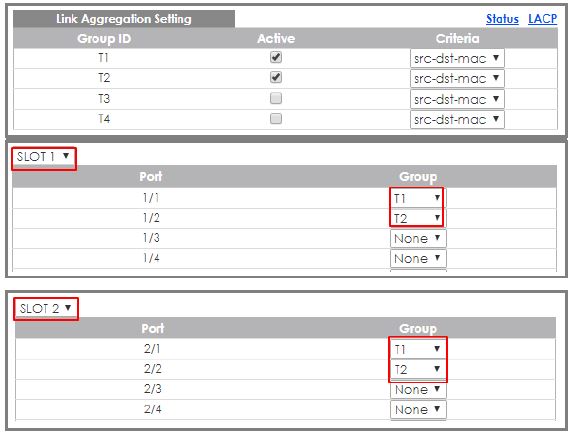

Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Port > Link Aggregation > Link Aggregation Setting. Aktivujte T1 a T2. Vyberte SLOT 1 a nastavte skupinu portu 1/1 a 1/2 jako T1 a T2.

Klikněte na tlačítko "Apply".

Vyberte SLOT 2 a nastavte skupinu portů 2/1 a 2/2 jako T1, respektive T2. Klikněte na tlačítko "Apply".

Nastavte řídicí protokol

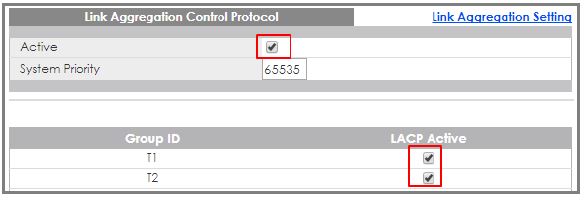

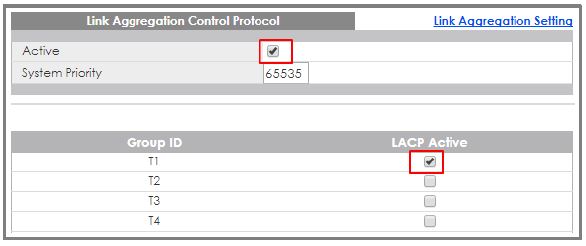

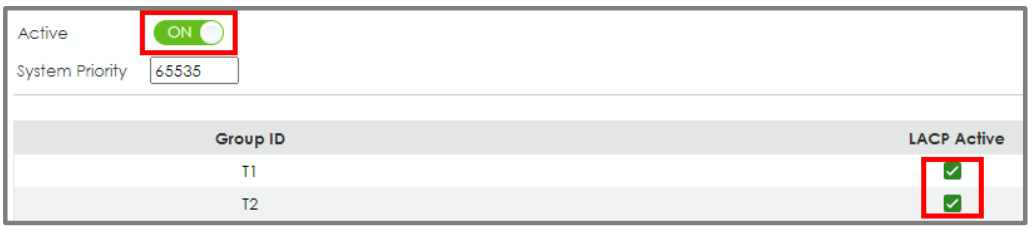

Přejděte do nabídky Menu > Port > Link Aggregation > Link Aggregation Control Protocol. Zaškrtněte políčko "Active", stejně jako u T1 a T2.

Konfigurace Link Aggregation na Switch-3

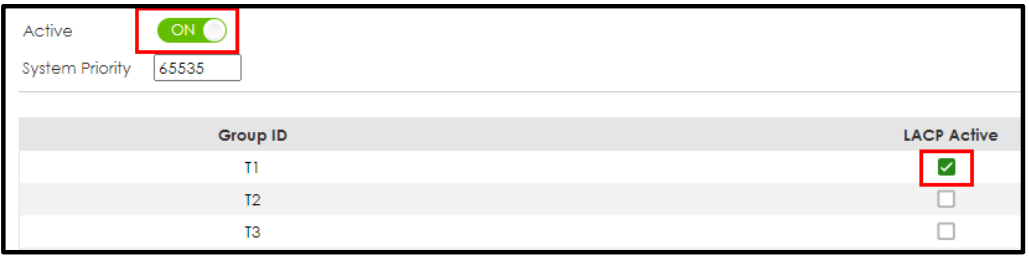

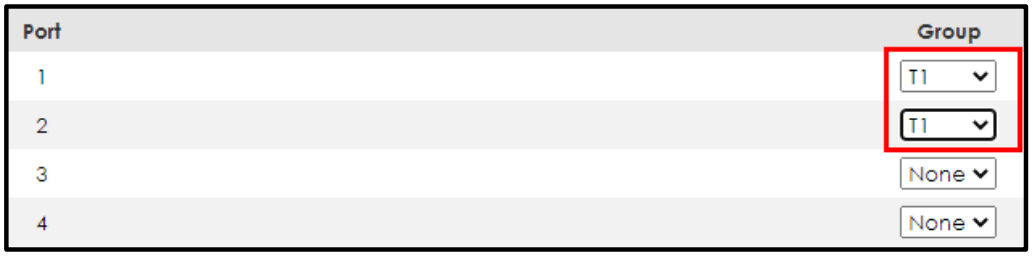

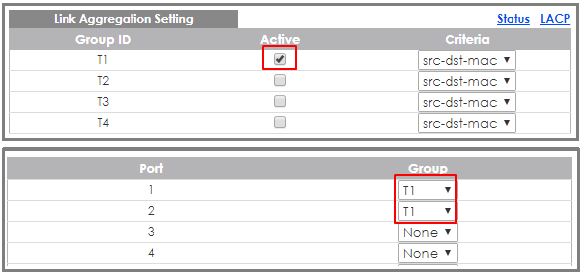

1 Přejděte do nabídky Menu > Port > Link Aggregation > Nastavení Link Aggregation. (Pokud používáte firmware V4.70, přejděte do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting). Zaškrtněte políčko Aktivní pro T1 a vyberte port 1 a 2 jako skupinu T1.

Klikněte na tlačítko "Apply".

3 Přejděte do nabídky Menu > Port > Link Aggregation > Link Aggregation Control Protocol. (Pokud používáte firmware V4.70, přejděte do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP).

Zaškrtněte políčko "Aktivní", stejně jako u T1.

Otestujte výsledek

1 Nakonfigurujte funkci Link Aggegation mezi dvěma síťovými kartami NIC serveru a připojte tyto porty k portům 1/2 a 2/2 stohovacího zařízení switch.

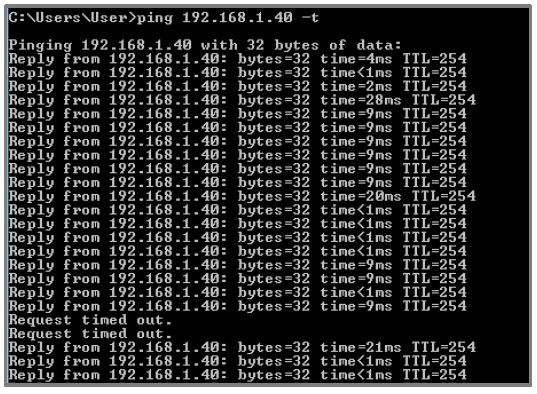

2 Pomocí počítače pingněte na server (192.168.1.40). Po několikerém pingnutí zkuste vypnout Switch-1 (Master down). Několikrát se zobrazí "timed out" a poté bude ping opět úspěšný, až se Switch-2 (Backup) stane novým Masterem.

Co se může pokazit

1. Stohovací porty jsou obvykle poslední 2 porty switch. Pokud připojíte dvě zařízení switch pomocí jiného než stohovacího portu, zjistíte, že dvě zařízení switch nevytvoří stohovací systém.
2. Před provedením testu nezapomeňte uložit konfiguraci. Pokud zapomenete konfiguraci uložit, po restartu budou všechny konfigurace ztraceny. Agregace linek proto zmizí.

Konfigurace stohování pomocí starého webového grafického rozhraní

Konfigurace Switch-1 a Switch-2 pro stohování

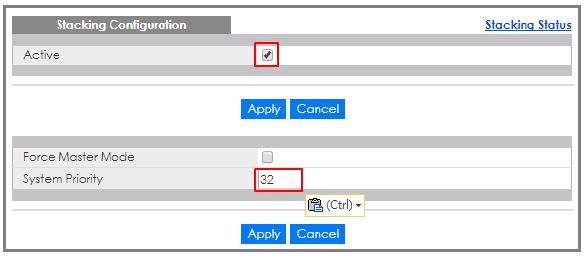

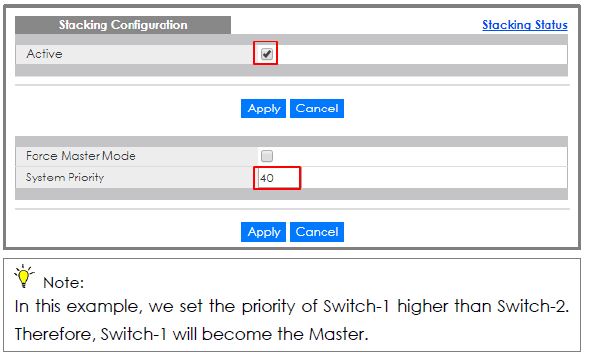

1. Nastavení Switch-1: Vstupte do webového grafického rozhraní a přejděte do Menu > Základní nastavení > Stacking > Konfigurace. Zadejte systémovou prioritu (čím vyšší číslo, tím vyšší priorita, aby se stal master) a klikněte na "Apply". Zaškrtněte políčko "Active" a klikněte na tlačítko "Apply". Switch-1 se restartuje.


2. Nastavení Switch-2: Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Basic Setting (Základní nastavení) > Stacking > Configuration (Konfigurace). Zadejte systémovou prioritu (čím vyšší číslo, tím vyšší priorita, aby se stal master) a klikněte na "Apply". Zaškrtněte políčko "Active" a klikněte na tlačítko "Apply". Switch-2 se restartuje.



3. Propojte Switch-1 a Switch-2 na portu 32 pomocí 10Gigabitového transceiveru.



4. Switch-1 a Switch-2 se stanou stohovanými LED dioda Stack ID na předním panelu switches by měla zobrazovat "1" a "2".

5. Nezapomeňte uložit konfiguraci

Konfigurace Link Aggregation na stohovaném zařízení switch

1. Připojte se ke stohovanému switch. Vstupte do webového grafického rozhraní a přejděte do nabídky Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Aktivujte T1 a vyberte SLOT 1 a nastavte skupinu portu 1/1 a 1/2 jako T1 a T2. Klikněte na tlačítko "Apply". Vyberte SLOT 2 a nastavte skupinu portů 2/1 a 2/2 jako T1 a T2. Klikněte na tlačítko "Apply".



2. Přejděte do nabídky Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Zaškrtněte políčko "Active" (Aktivní), stejně jako u T1 a T2.



Konfigurace Link Aggregation na Switch-3

1. Přejděte do nabídky Menu > Advanced Application > Link Aggregation > Link Aggregation Setting. Zaškrtněte políčko Aktivní pro T1 a vyberte port 1 a 2 jako skupinu Klikněte na tlačítko "Použít".



2. Přejděte do Menu > Advanced Application > Link Aggregation > Link Aggregation Setting >LACP. Zaškrtněte políčko "Active" a klikněte na tlačítko "Apply".



Otestujte výsledek

1. Nakonfigurujte funkci Link Aggegation mezi dvěma síťovými kartami NIC serveru a připojte tyto porty k portům 1/2 a 2/2 stohovaného switch.

2. Pomocí počítače pingněte na server (192.168.1.40). Po několikanásobném pingu zkuste vypnout Switch-1 (Master down). Několikrát se zobrazí "timed out" a poté bude ping opět úspěšný, až se Switch-2 (Backup) stane novým Masterem.



Co se může pokazit

• Stohovací porty jsou obvykle poslední 2 porty systému Pokud připojíte dvě zařízení switches pomocí jiného než stohovacího portu, zjistíte, že dvě zařízení switches nevytvoří stohovací systém.

• Nezapomeňte uložit konfiguraci před provedením Pokud zapomenete uložit konfiguraci, po restartu budou všechny konfigurace ztraceny. Agregace linek tedy zanikne.
