Co je agregace linek (LAG)?
Agregace linek (LAG) je technika, která kombinuje více síťových portů do jediného logického spojení za účelem zvýšení celkové šířky pásma a zlepšení spolehlivosti sítě. Tento proces lze implementovat dvěma hlavními způsoby: statickou agregací linek a protokolem LACP (Link Aggregation Control Protocol).
Statická agregace linek
Statická agregace linek zahrnuje ruční konfiguraci dvou nebo více portů tak, aby fungovaly jako jeden logický kanál. Toto nastavení vyžaduje pečlivou konfiguraci na obou koncích (např. switches nebo servery), aby bylo zajištěno, že obě strany spojení mají identické statické konfigurace trunků. Výsledkem je logický port, který poskytuje kombinovanou šířku pásma, která je součtem jednotlivých portů.
Výhody statické agregace linek:
- Seskupuje dva až osm portů do jediného virtuálního spojení, čímž zvyšuje propustnost.
- Zvyšuje spolehlivost sítě a redundanci mezi připojenými zařízeními.
Protokol pro řízení agregace spojů (LACP)
LACP je standardizovaný protokol definovaný ve specifikaci IEEE 802.3ad. Umožňuje automatické sdružování více fyzických portů do jediného logického spojení s využitím paketů LACP pro správu připojení.
Díky LACP se několik portů spojí do skupiny agregace linek (LAG) s šířkou pásma rovnou součtu agregovaných portů. Protokol nejen automatizuje proces vyjednávání pro agregaci portů, ale zahrnuje také mechanismy pro monitorování stavu linky. V případě selhání linky může LACP automaticky odstranit vadnou linku z agregace a zajistit tak nepřetržitý provoz.
Výhody LACP:
- Umožňuje automatické vyjednávání mezi switches odesíláním paketů LACP.
- Sleduje integritu linky za účelem detekce poruch, i když porucha není přímo spojena s LAG, a může odstranit nefunkční linky ze skupiny.
- Maximalizuje využití dostupné šířky pásma mezi switches a dalšími síťovými zařízeními.
- Usnadňuje vyvažování zátěže napříč více porty a optimalizuje celkový výkon sítě.
Závěr
Agregace linek je zásadní technikou pro zvýšení kapacity a spolehlivosti sítě. Ať už prostřednictvím statických konfigurací nebo dynamičtějšího LACP, kombinace více portů do jediného logického spojení účinně zlepšuje propustnost dat a odolnost proti selhání jednotlivých portů. Vzhledem k neustálému vývoji sítí může pochopení a implementace LAG významně posílit výkon a spolehlivost sítě.
| Typ | Statický trunk | LACP |
| Mechanismus | Statické propojení bez vyjednávání paketů | Dynamicky vyjednáno pomocí paketů LACP |
| Výhody | Žádné zatížení CPU | Detekce selhání spojení bez výpadku fyzického spojení |
| Nevýhody | Nelze detekovat selhání spojení | Vyšší zatížení procesoru v důsledku řízení paketů |
Konfigurace agregace spojů (LAG)
POZNÁMKA: Nejprve nakonfigurujte, pak připojte!
Důrazně se doporučuje nepřipojovat porty LACP před nastavením LACP; v opačném případě může v síti dojít ke smyčkám. Pokud je však RSTP již povoleno na obou zařízeních switches, můžete porty připojit před dokončením konfigurace LACP. Pokud zařízení switch nepřijímá sondovací pakety LACP, budou porty blokovány protokolem RSTP a nedojde k žádné smyčce. Naopak při použití statického trunkového spojení může ke smyčkám stále docházet, protože nedochází k výměně vyjednávacích paketů LACP.
Zkontrolujte před zahájením
Zkontrolujte následující:

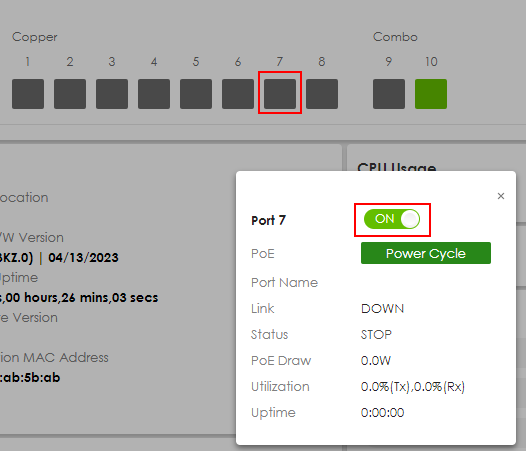

- Zkontrolujte stav portu, zde příklad portu 7/8:
Zkontrolujte také, zda jsou porty povoleny:

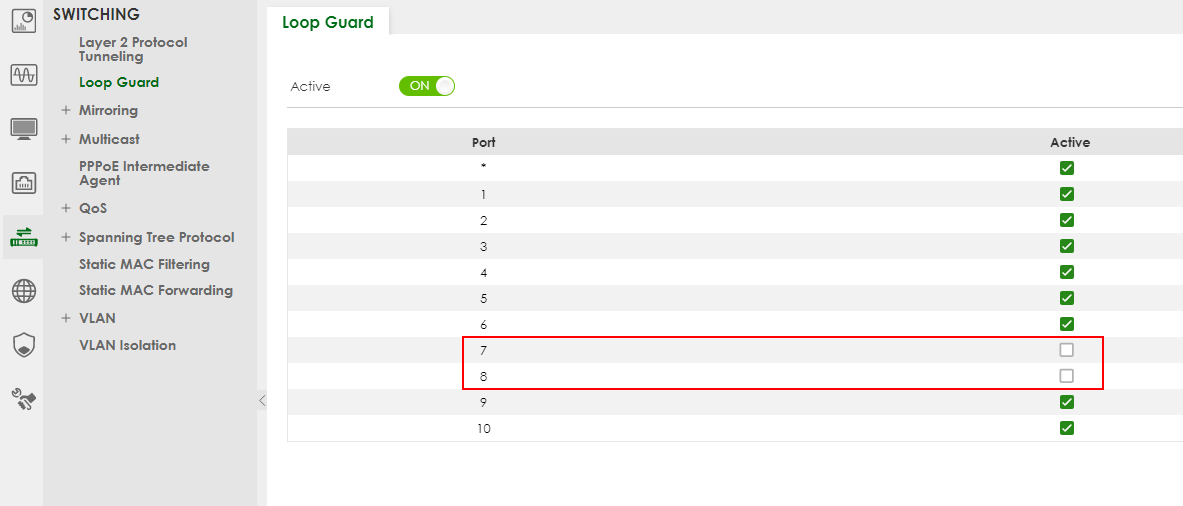

Dále zkontrolujte, zda na těchto portech není aktivní ochrana smyčky. Přejděte na:
SWITCHING > Loop Guard
Poté klikněte na „Apply“

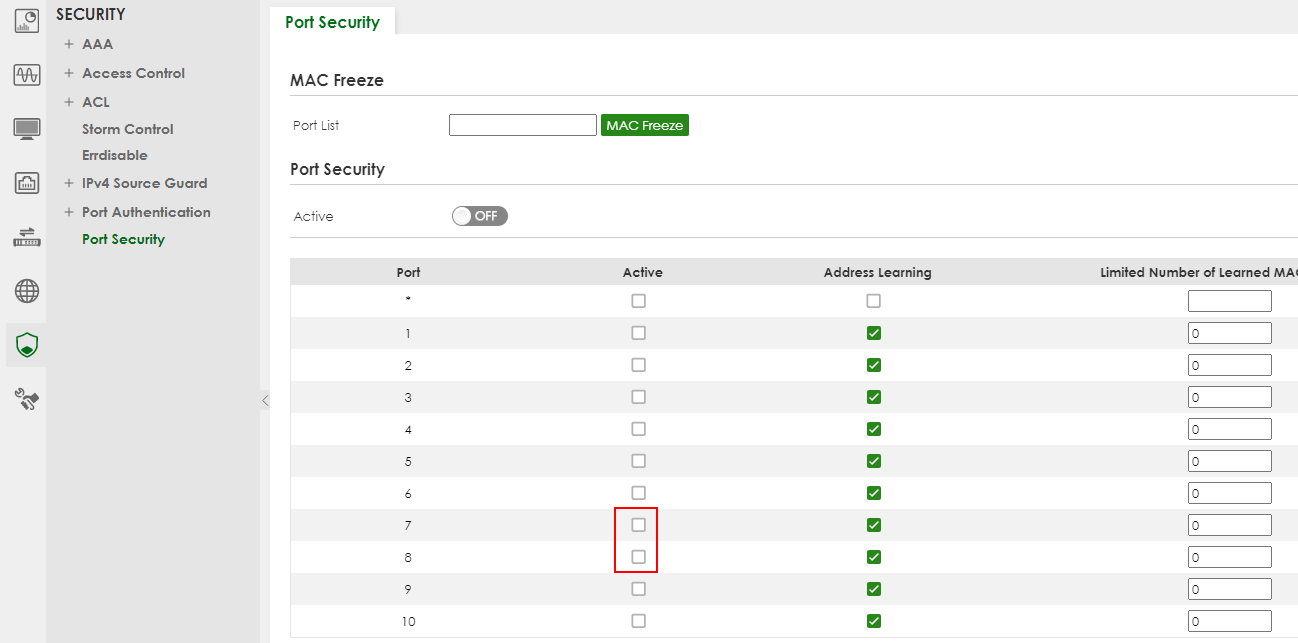

Zkontrolujte, zda je zabezpečení portů na potřebných portech deaktivováno, a to přechodem na:
SECURITY > Port Security
Nyní můžeme začít konfigurovat agregaci linek.
Agregace linek
Nyní můžeme začít konfigurovat agregaci linek přechodem na:
PORT > Link Aggregation > Link Aggregation Setting

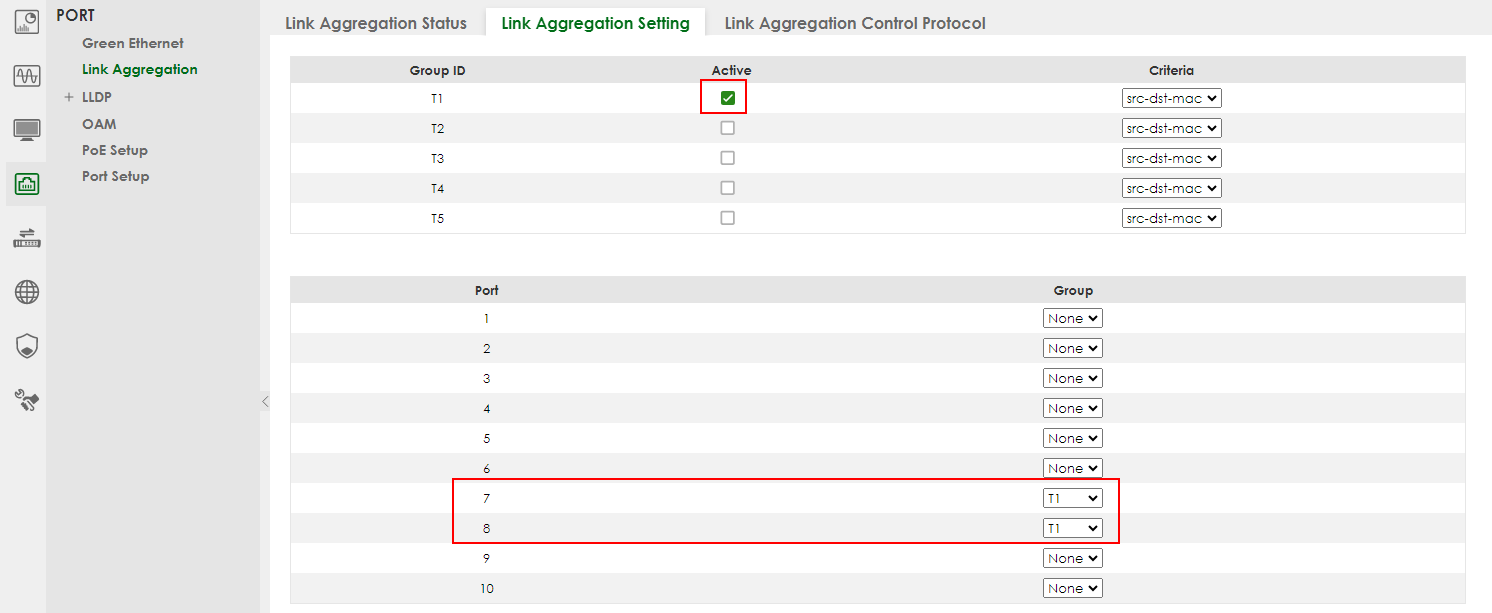

Aktivujte ID skupiny, kterou chcete použít, a vyberte stejnou skupinu u portů, které chcete agregovat.
Info: src-dst-mac pro distribuci provozu na základě kombinace zdrojové a cílové MAC adresy paketu.
Vyberte porty, které by měl používat (zde) T4:
Přejděte dolů a použijte nastavení.
Nyní jsou porty 7/8 svázány do agregace linek.
Nezapomeňte uložit konfiguraci: Switch Ztráta konfigurace po výpadku napájení nebo problému s restartem
Ověřte výsledky

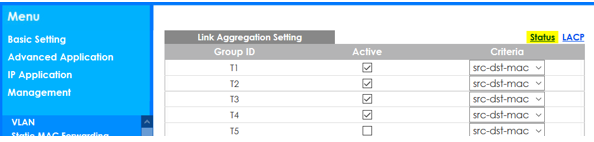

Můžete to zkontrolovat, vraťte se do sekce Status:

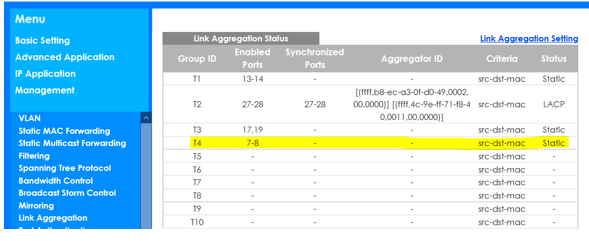

Zde uvidíte, že trunk je přiřazen k portům 7 a 8 a je připraven k použití.
