Čtyřpásmový zesilovač Magic Office – Rozšiřte mobilní signál ve své kanceláři!

Na dnešním konkurenčním trhu se spolehlivé mobilní pokrytí stalo nezbytností pro podniky, jako jsou restaurace, maloobchodní prodejny a sklady – zejména v oblastech se špatnou kvalitou signálu. Zákazníci očekávají plynulé připojení a slabý mobilní signál může ovlivnit jejich zážitek stejně jako kvalita produktu nebo služby.

Tento článek představuje nové řešení Zyxel „Magic Office“ pro pokrytí mobilním signálem v interiérech, které je navrženo tak, aby řešilo problémy se signálem v náročných prostředích. Provedeme vás instalací, nastavením a řešením problémů tohoto inovativního produktu, který využívá signál 5G k vytvoření sítě napříč několika místnostmi pomocí strategicky umístěných antén. Po dokončení nastavení budete mít k dispozici robustní vnitřní mobilní síť, která zajistí, že vaše firma zůstane připojená a dostupná, což zvýší spokojenost i loajalitu zákazníků.

MagicOffice s pokrytím až 900 metrů čtverečních je tím nejlepším řešením.

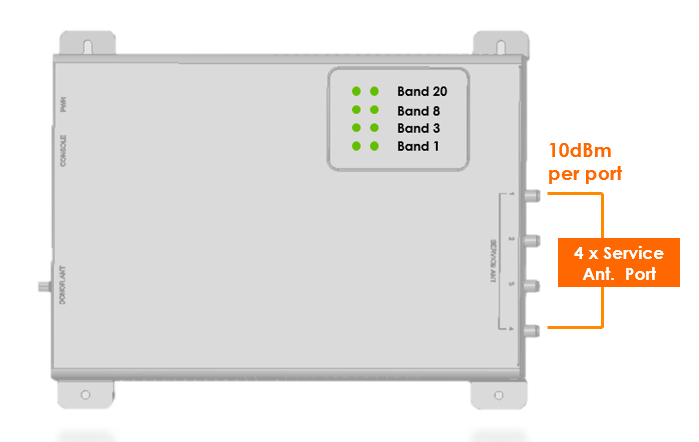

Umístění Pro malé kanceláře, bary, restaurace nebo obchody, které vyžadují zlepšení pokrytí mobilní sítí v interiéru Pokrytí až 900 m2 Výhody Podpora 2G, 3G, 4G, 5G-NRFDD, NB-IoT Současná podpora 4 pásem (B1, 3, 8, 20) Zaručený výkon hlasových a datových služeb Bezproblémová instalace s vybranou sadou nástrojů Vyberte si ten, který nejlépe vyhovuje danému prostředí. Snadné plánování pokrytí 4 servisní anténní porty SMA, každý pokrývá plochu 15 x 15 m s 25m měkkým koaxiálním kabelem.

Okamžité maximalizování signálu mobilních sítí v interiéru a rozšíření pokrytí

Instalace donorové antény je pro řešení mobilního opakovače zásadní, protože síla a kvalita donorového signálu významně ovlivňují pokrytí signálem v interiéru, kvalitu hovorů a výkon datového přenosu.
Pro systémové integrátory v oblasti IBS jsou měření signálu donorové antény a instalace antény základními úkoly; pro systémové integrátory v oblasti IT mohou být tyto úkoly složité jako umění, protože obvykle vyžadují, aby specialista na RF provedl průzkum místa pro nasazení.
Díky inteligentnímu designu systému, jako je automatická regulace zisku (AGC), zabránění oscilaci a automatické vyrovnání, plus intuitivní a jasné LED indikátory na tematickém kancelářském opakovači, se měření signálu donorové antény a instalace opakovače nyní stávají snadné jako 1-2-3.
Tento dokument poskytuje podrobný návod k instalaci MagicOffice, včetně výběru donorové antény, identifikace signálu donorové antény, instalace donorové a servisní antény a rozpoznání LED indikátorů, aby byl opakovač MagicOffice okamžitě připojen a připraven k provozu.

Výběr donorové antény
Venkovní směrová anténa (anténa Yagi nebo logaritmicko-periodická)
Směrová anténa Yagi vysílá nebo přijímá signály přicházející z konkrétního směru. Je ideální jako donorová anténa pro komunikaci se vzdálenou základnovou stanicí (BTS) nebo pro oblasti s velmi slabým signálem. Na druhou stranu je díky své směrové povaze zisk antény vyšší a její vysílací paprsek je mnohem užší a více soustředěný.
Proto, pokud se instalace provádí ve venkovské oblasti s velmi slabým signálem, např. pouze 1 čárka signálu, nebo v případě nasazení více operátorů na jednom místě, kde jeden konkrétní operátor poskytuje slabší signál ve srovnání s ostatními operátory:

V těchto scénářích má směrová anténa výhodu v tom, že ji lze nasměrovat na BTS se slabším signálem.

Pokud však má venkovní signál dobrou sílu a kvalitu, např. 3 čárky signálu, nebo je rozdíl v síle signálu mezi více operátory poměrně vyrovnaný, volba směrové antény jako donorové antény by byla pro danou instalaci nevýhodou. Lepší volbou by byla venkovní panelová anténa.

Venkovní panelová anténa
Venkovní panelová anténa je také typem směrové antény.

Na rozdíl od směrové antény Yagi, která má soustředěný vysílací paprsek (např. rovina ZX má užší horizontální úhel a rovina XY má menší vertikální úhel pro vysílání a příjem signálu) a vyžaduje pečlivé nasměrování antény pro dobrý příjem signálu BTS, má panelová anténa širší paprsek pro vysílání a příjem signálu.

Pokud má venkovní signál dobrou sílu nebo vyváženou signální mezeru mezi více nosnými, volba venkovní panelové antény ušetří čas a úsilí při nasměrování antény.

Nalezení vhodného místa pro instalaci donorové antény

Možnost 1: Aplikace pro Android Network Cell Info

* Připravte si 1 nebo 2 telefony s Androidem s podporou dvou SIM karet a SIM karet od více operátorů
pro průzkum lokality.

* Projděte se kolem budovy

* Rozdíl v signálu mezi operátory
a najít nejlepší zdroj signálu, který by měl být méně než 20 dB
místo signálu s Androidem zajistěte vyvážený výstup
Aplikace Network Cell Info. Výkon.

Možnost 2: Spektrální analyzátor (např. RF Explorer od Seeed Studio) a webová stránka „Spectrummonitoring.com“
Při měření signálu použijte směrovou anténu připojenou ke spektrálnímu analyzátoru a nastavte cílový frekvenční rozsah pro pozorování. Při instalaci opakovače se zaměřte na frekvenci „downlink“.

Není třeba se soustředit na „uplink“, protože software opakovačů se o frekvenci uplinku postará automaticky.

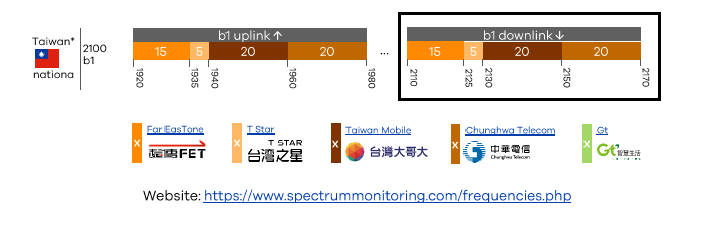

V následujícím příkladu je znázorněna frekvence B1 2100 MHz.

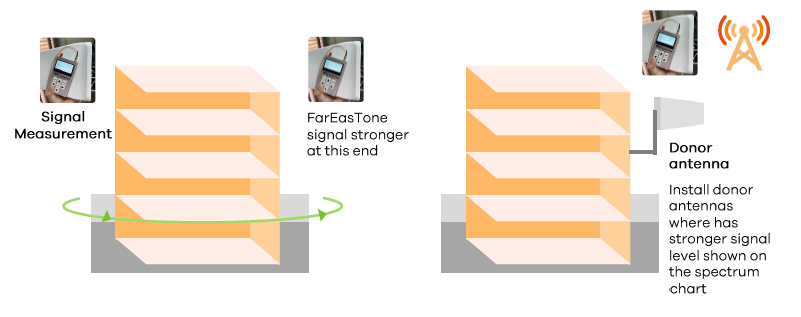

Signál FarEasTone se nachází na levé straně frekvenčního rozsahu a na spektrálním grafu je vidět, že signál FarEasTone je v této pozici slabší.

* Projděte se kolem budovy a

* Rozdíl signálu mezi operátory by měl
najděte nejlepší signál dárce být menší než 20 dB, aby bylo zajištěno
umístění s vyváženým výstupním výkonem spektra.
Analyzátor.

Určete umístění servisní antény.

Praktickým pravidlem pro instalaci servisní antény je určit místo, kde je potřeba zlepšit pokrytí mobilní sítí, snažit se co nejvíce zvětšit vzdálenost mezi donorovou a servisní anténou, nebo vytvořit větší izolaci mezi donorovou a servisní anténou, např. využitím vhodného materiálu mezi anténami, nebo nasměrováním anténního diagramu do opačného směru.

MagicOffice tak může maximalizovat svůj systémový zisk a uživatelé mobilních zařízení mohou těžit z většího pokrytí uvnitř budovy poskytovanou anténou.

Namontujte opakovač MagicOffice

Zjistěte délky kabelů servisních antén, které jsou vyvážené, a nainstalujte opakovač v blízkosti elektrické zásuvky.

V tuto chvíli opakovač nezapínejte.

Zapojení donorové antény

Při instalaci donorové antény je vhodná výška pro umístění donorové antény ve výšce 5. patra nebo níže a pokud možno bez překážek.

Antény BTS mají úhel sklonu dolů přibližně 6–8 stupňů a když se signál šíří a odráží od budov, signál by se měl nacházet přibližně ve 4. patře.

Proto by výška antény pro co nejlepší příjem signálu neměla být vyšší než 5. patro.

Instalace servisních antén
Použijte koaxiální kabely s impedancí 50 Ohm, pokud je to možné, aby se zmírnily ztráty v kabelu.

Ověřte stav LED diody MagicOffice a optimalizujte anténu

Zapněte opakovač; opakovač bude automaticky přenášet a zesilovat mobilní signál.

Systém MagicOffice pracuje automaticky a detekuje signál BTS a izolaci systému.

Jakmile LED svítí trvale zeleně, systém automaticky přenáší a zesiluje mobilní signál.

Časté problémy

Stav LED diody ukazuje, že signál BTS je příliš slabý nebo příliš silný; prosím, doladěte nebo upravte nasměrování donorové antény, dokud LED1 daného pásma nezačne svítit trvale zeleně.

Signál BTS je příliš slabý; pokud používáte směrovou anténu Yagi, zkontrolujte, zda lze směrovou anténu namontovat výše, a zkuste změnit nasměrování antény otáčením donorové antény v horizontální rovině, poté zkontrolujte, zda LED svítí trvale zeleně.

V případě příliš silného signálu BTS upravte směr antény na opačnou stranu, abyste snížili sílu signálu, nebo přejděte na použití všesměrové antény s nižším ziskem jako donorové antény.
Stav LED diody ukazuje ochranu proti oscilaci. Znamená to, že donorová anténa a servisní anténa nejsou dostatečně daleko od sebe; pro systém MagicOffice není dostatečná izolace.

Možnou variantou je přemístit servisní anténu na místo, kde se nacházejí masivní materiály, např. betonová zeď mezi servisní a donorovou anténou, nebo použít vnitřní panelovou anténu směřující opačným směrem než donorová anténa.
