Síťový přepínač - Konfigurace VLAN [GS/XGS-Series]

Tento průvodce krok za krokem ukazuje, jak nastavit VLAN pomocí přepínače Zyxel řady GS/XGS. Ukážeme vám, jak přidat VLAN a jak nastavit různé nastavení mezi nastavením neznačené a značené VLAN. Zyxel podporuje různé typy VLAN, tento KB je založen na VLAN založené na tagu (802.1Q).

Průvodce krok za krokem

Tyto kroky vám ukážou, jak nastavit VLAN, která odděluje provoz hostů v síti, zde jako příklad VLAN10. Upozorňujeme, že tento návod se zabývá pouze konfigurací přepínače.

1. Přihlášení

2. Přidejte síť VLAN

3. Nastavení PVID - pro zařízení, která nepodporují VLAN (VLAN-unaware)

4. Příklad CLI

5. Hlubší informace

1. Přihlášení k přepínači

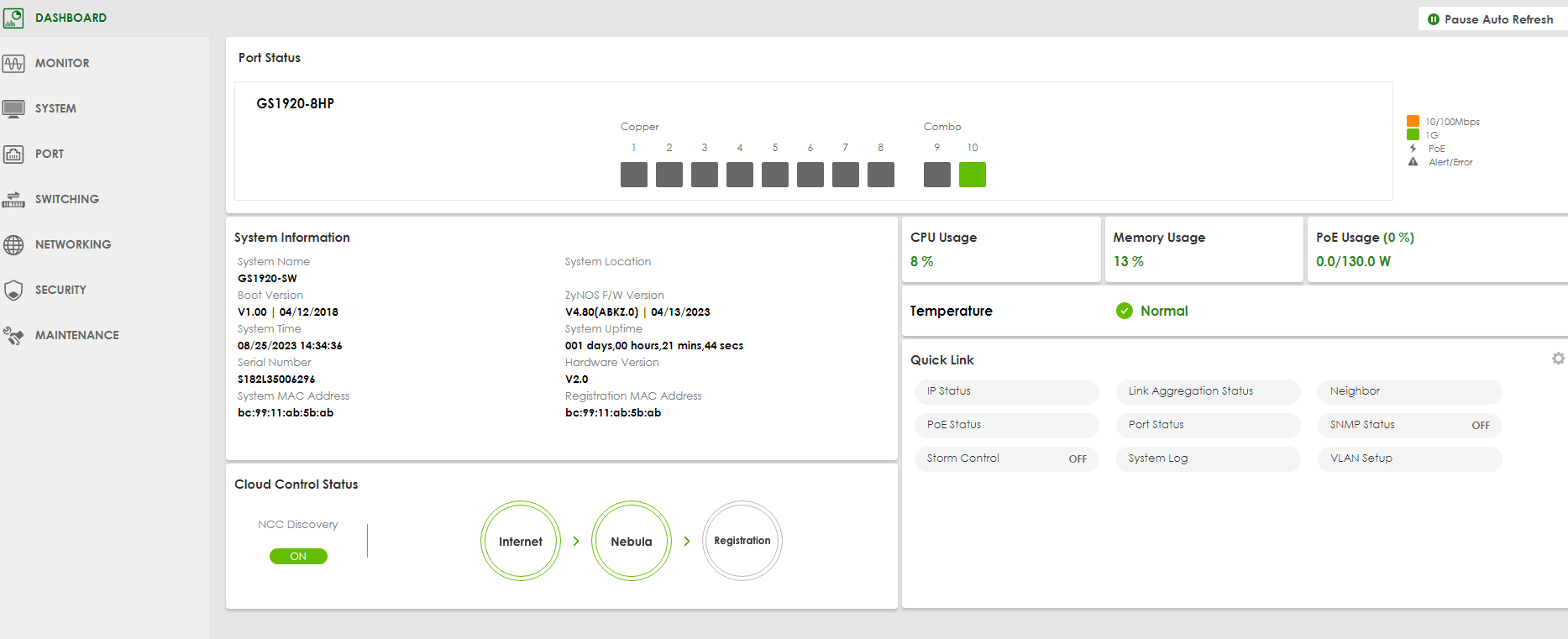

Přihlaste se k přepínači pomocí výchozí IP adresy 192.168.1.1 a tuto zprávu "ignorujte", později ji lze změnit.

Pokud máte problémy, podívejte se na tento článek:

Síťový přepínač - změna IP adresy pro správu přepínače [První přihlášení].

2. Přidejte síť VLAN

Přejděte na stránku:

"Klikněte" > Statická VLAN

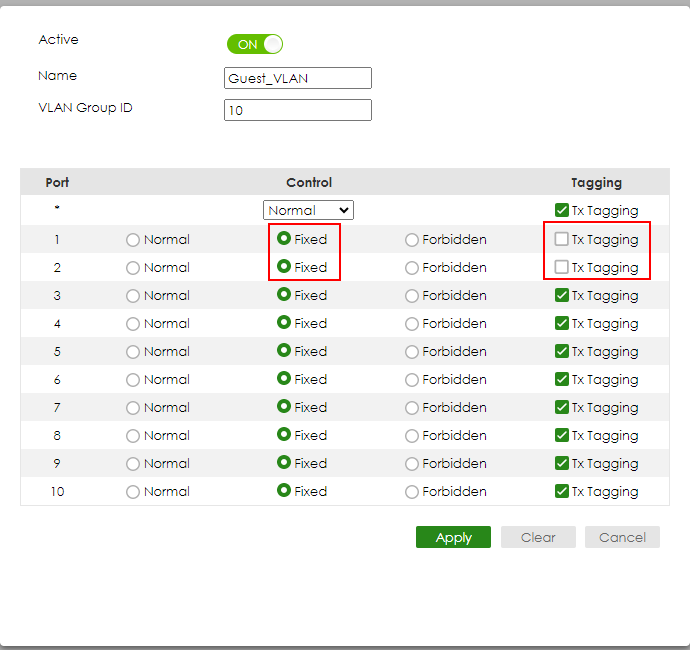

Přidejte název, ID VLAN, vyberte Řízení a Tagování.
Zde nastavíme všechny Porty na pevné a Tagování, kromě portu 1-2. Tento port bude použit pro zařízení, která neumí VLAN (VLAN unaware jako normální PC, Pro tento port bude potřeba A PVID!) a všechny ostatní Porty pro zařízení, která umí VLAN-(VLAN-aware). Nakonec klikněte na tlačítko ADD:

Normální: Přesvědčte se, že port se k této VLAN připojuje dynamicky.

Opraveno: Nastavte VLAN na VLAN: Nastavte VLAN na VLAN: Port bude pevným členem této VLAN.

Zakázáno: Zakázat portu připojit se k této VLAN.

3. Nastavení PVID

Pro zařízení, která nepodporují VLAN (VLAN-unaware, jako běžný počítač).

V předchozím příkladu Port 1-2 není nastav en na Tx-Tagging. Tento port by měl být členem pouze sítě VLAN10 a nikoli sítě VLAN1. Přejděte na:

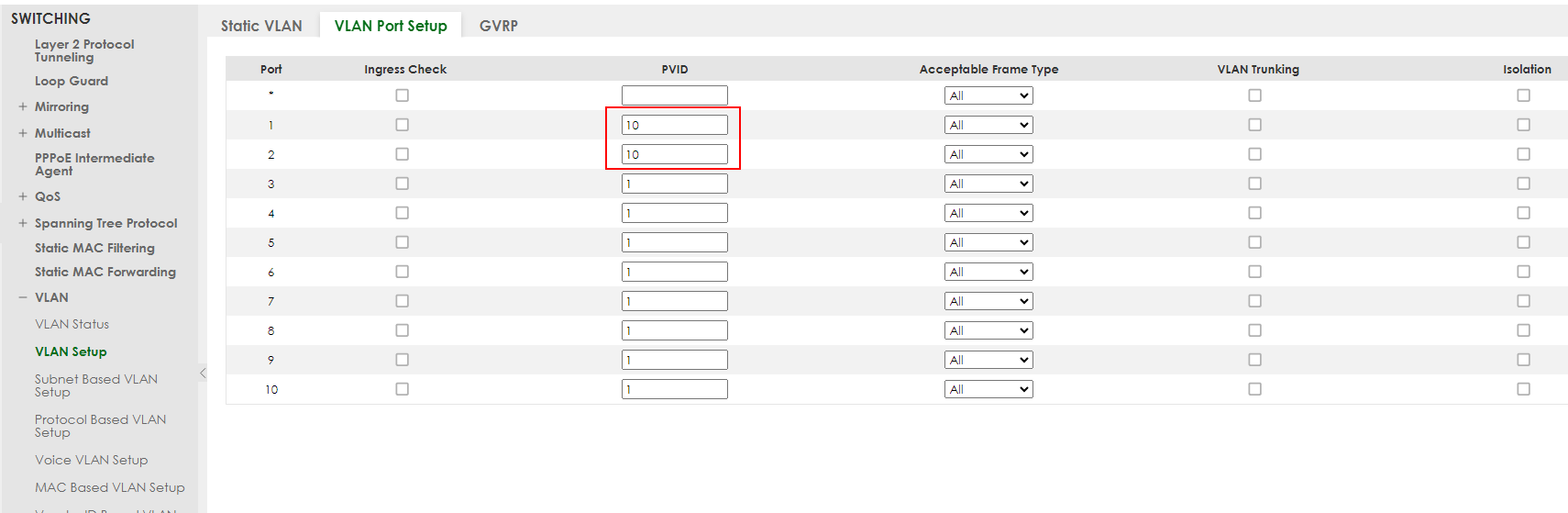

Nastavte Port 1-2 na PVID 10 a použijte nastavení:

Další hlubší informace týkající se VLAN Trunking najdete zde.

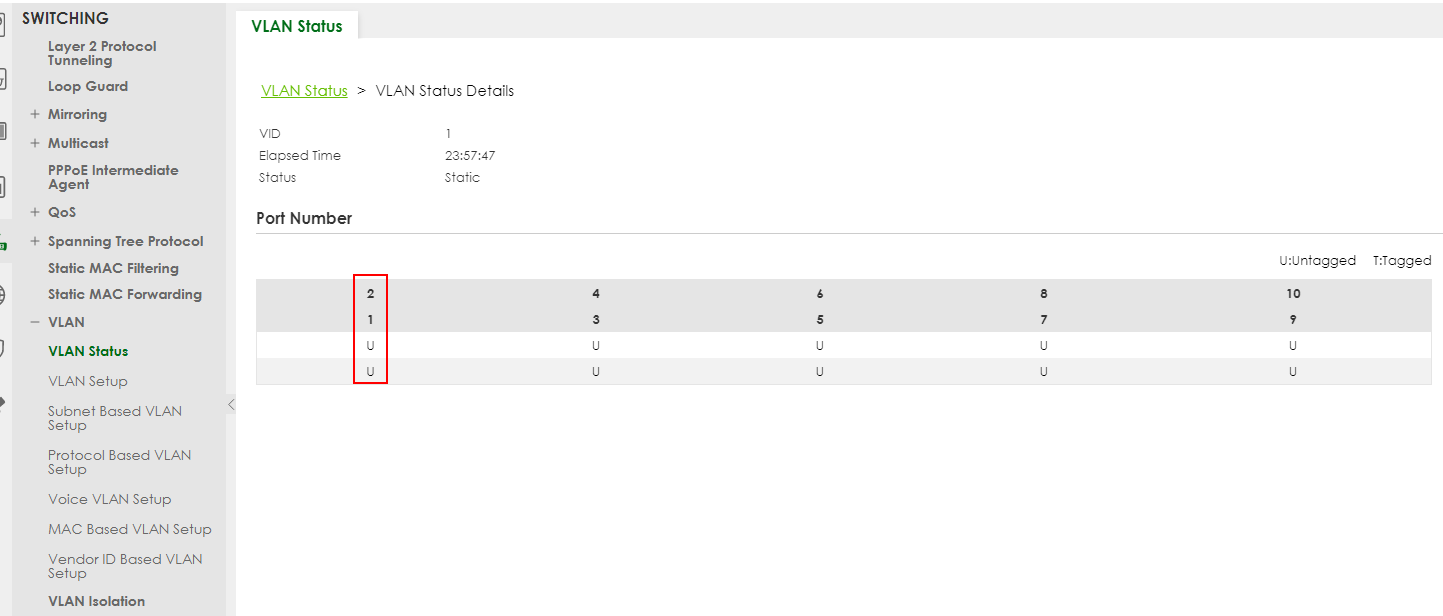

Nyní zkontrolujeme (Přejděte na Pokročilé aplikace > VLAN > Stav) VLAN1:

Zde je naše VLAN1 neoznačená i na portu 1,2 a my chceme pouze jednu neoznačenou VLAN na port.

Poté přejděte zpět na:

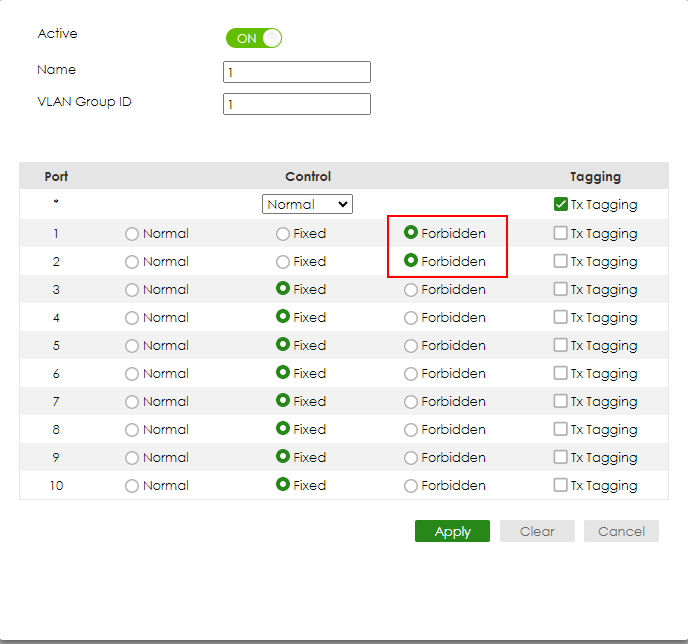

Pak vyberte VLAN1, klikněte na "Přidat/upravit" a změňte Port1-2 na Zakázaný a použijte:

Proč to potřebujeme?

Port může podporovat pouze jedno neoznačené členství, ale více označených členství! Ve výchozí konfiguraci jsou všechny porty neoznačené přiřazené k VLAN1. Hlubší informace najdete zde.

Po konfiguraci přepínače byste měli novou konfiguraci vždy uložit do přepínače.
V opačném případě přepínač po restartu o změny přijde.
Problém se ztrátou konfigurace přepínače po výpadku napájení nebo napájecím cyklu

4. Příklad CLI

Příklad Aktuální konfigurace po přidání VLAN (GS2220-28HP):

Hlubší informace

Pokud se chcete dozvědět / znát více o naší konstrukci VLAN, podívejte se sem:

• VLAN - tagované VLAN vs. PVID (příklad nastavení neznačené/značené VLAN na přepínači GS22XX)
• VLAN - hlubší pohled na jejich fungování
