Tento článek vám ukáže, jak nastavit a nainstalovat váš nový přepínač XMG1930 [v samostatném režimu, pro Nebula klikněte sem ] pomocí průvodce nastavením, který se zobrazí při prvním přihlášení k přepínači. Tato příručka ukáže, jak projít tímto průvodcem pro konfiguraci Basic (IP adresa, heslo správce, SNMP, Link Aggregation (LAG)), Protection (Loop Guard, Broadcast Storm Control), VLAN a QoS (Quality of Service).

Začněme přihlášením k přepínači pomocí webového prohlížeče a zadáním https://192.168.1.1 a zadáním svých přihlašovacích údajů: uživatelské jméno: admin a výchozí heslo: 1234

Pokud se nemůžete přihlásit k přepínači, podívejte se prosím na tento článek .

Nyní jste se dostali do Průvodce nastavením.

Obsah

1) Základní

1.1 Nastavení IP

1.2 Heslo správce a SNMP

1.3 Agregace odkazů

1.3.3 Konfigurace agregace odkazů

2) Ochrana

2.1 Ochrana smyčky

2.2 Řízení vysílání bouře

3) Nakonfigurujte VLAN

3.1 Vyberte porty a přiřaďte VLAN ID

3.2 Kroky konfigurace VLAN

3.2.1 Vytvořte až 5 VLAN zadáním VLAN ID (2-4094)

3.2.2 Vyberte porty a zadejte VID pro přiřazení netagovaného člena VLAN

3.2.3 Vyberte porty, které mají být členem Trunk označeného portu pro všechny VLAN

4) QoS (Quality of Service)

1) Základní

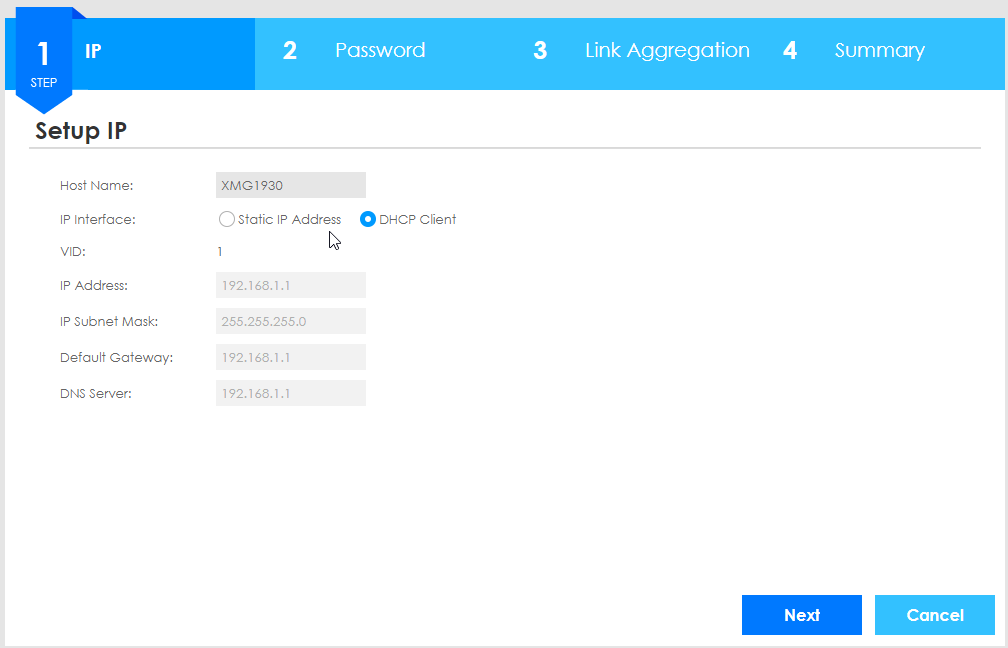

1.1 Nastavení IP

Nejprve musíme nakonfigurovat IP adresu přepínače, takže buď můžeme použít statické přiřazení IP adresy (kde se rozhodnete, jakou IP bude přepínač přijímat), ale ujistěte se, že nepoužívá IP adresu, která již ve vaší síti existuje. . Nebo zvolíte klienta DHCP, který je doporučený a osvědčený ve většině síťových prostředí. To způsobí, že váš router (nebo server DHCP) automaticky přidělí IP vašemu přepínači.

1.2 Heslo správce a SNMP

Zřeknutí se odpovědnosti! Bez ohledu na to, zda jsou výchozí řetězce komunity protokolu SNMP (Simple Network Management Protocol) aktivní nebo ne, musí být změněny, aby byla zachována bezpečnost. Pokud služba běží s výchozími autentizátory, může kdokoli shromažďovat data o systému a síti a použít tyto informace k potenciálnímu ohrožení integrity systému nebo sítí. Důrazně se doporučuje používat protokol SNMP verze 3

Zde můžete deaktivovat SNMP, pokud si nejste jisti, zda bude použit nebo ne, a změnit parametry komunity na „soukromé“ namísto „veřejné“ (pokud ponecháte povoleno s veřejným, je to v pořádku, vezměte prosím na vědomí prohlášení o vyloučení odpovědnosti výše) a důrazně se také doporučuje změnit heslo na silné heslo (alespoň délka hesla 12 a s: 1 velkým a malým písmenem, 1 číslicí, 1 speciálním znakem).

1.3 Agregace odkazů

Link Aggregation (LAG) využívá dva porty a kombinuje/seskupuje je do jednoho, aby získal vyšší kapacitu (rychlost nebo spolehlivost) na lince. To se provádí buď statickým nebo LACP (Link Aggregation Control Protocol). Statická LAG se používá, pokud vše konfigurujete ručně (pokud jsou porty nakonfigurovány jako statické členy skupiny dálkových vedení), zatímco LACP se používá, když jsou porty nakonfigurovány tak, aby se připojily k již existující skupině dálkových vedení pomocí protokolu LACP ke komunikaci.

Pokud se chcete o agregaci odkazů dozvědět více, klikněte sem .

1.3.3 Konfigurace agregace odkazů

Toto okno použijte k seskupení portů do "Trunk Groups" (od T1 do T5), to znamená, že v přepínači je možných 5 skupin LAG. Vyberte Port 19 a 20 v T1 a použijte Static , pokud si nejste jisti, co potřebujete použít. Tím se spojí porty 19 a 20 do „jednoho portu“ (můžete použít maximálně 8 portů v jedné Trunk Group).

Kliknutím na porty je označte jako „vybrané“ a poté je můžete přesunout šipkou doprava na T1. Pomocí rozevíracího seznamu „T1“ nad šedými šipkami vyberte další skupiny kmenů (T2-5).

Pokud nechcete konfigurovat agregaci odkazů (LAG), klikněte prosím na „Další“ a poté klikněte na „Dokončit“ na další stránce:

2) Ochrana

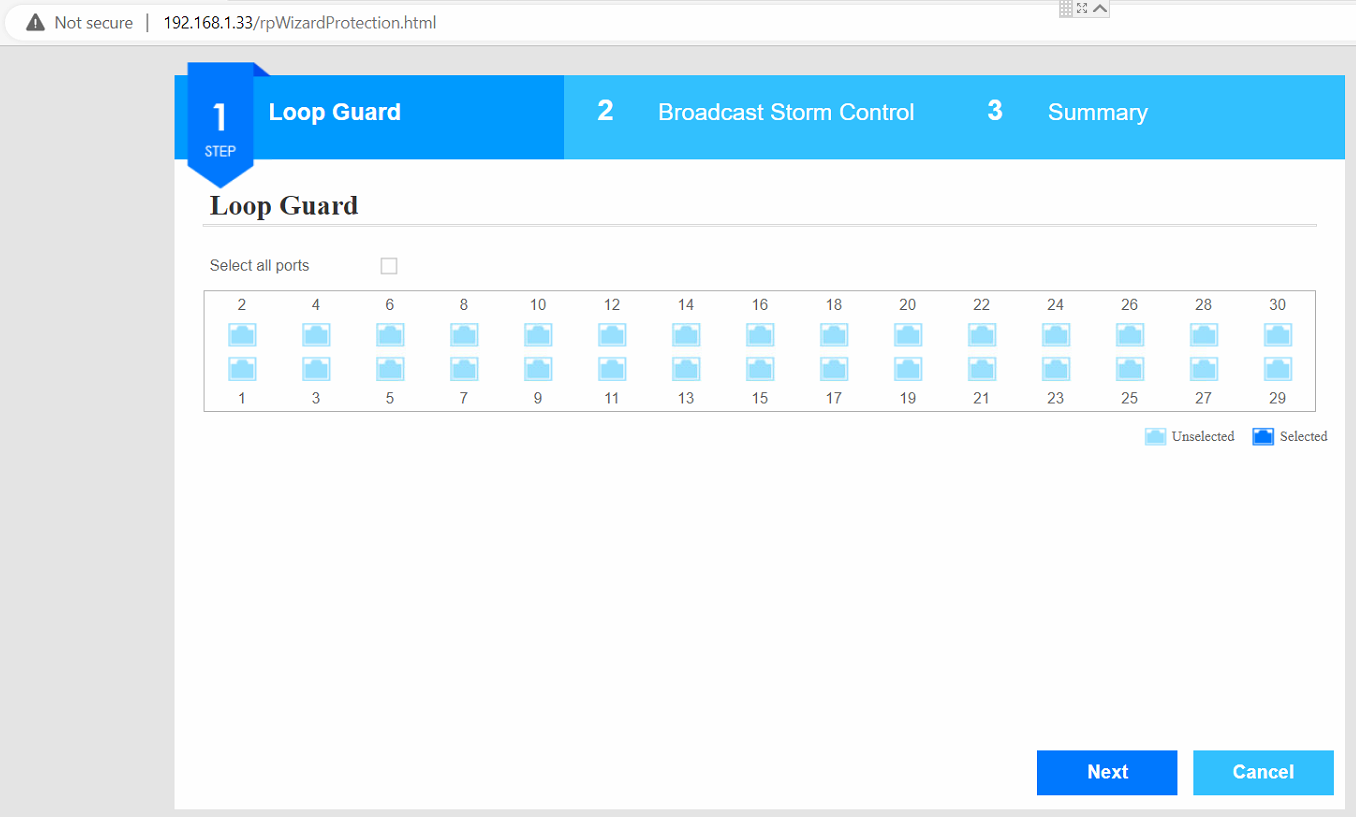

2.1 Ochrana smyčky

Loop Guard je systém prevence, který zabrání vzniku smyček v síti blokováním portů nezbytných k zamezení této smyčky. To může způsobit ztrátu paketů a další problémy, pokud je v síti smyčka, ale nezahltí síť.

Ochrana smyčky se používá, pokud máte složité nastavení sítě, které může vyžadovat tuto konfiguraci. Jinak je osvědčeným postupem nechat Loop Guard vypnutý . Podle našich zkušeností se loop guard většinou používá, když se vyskytne problém se sítí související s přepínačem, kde může být aktivován loop guard, který pomáhá při odstraňování problémů a zabraňuje přetížení sítě.

Pokud chcete nakonfigurovat ochranu smyčky, vyberte porty, na kterých chcete použít ochranu smyčky, a označte je jako „Selected“ (Vybráno) a poté klikněte na tlačítko Další.

2.2 Řízení vysílání bouře

Broadcast Storm Control se používá k zabránění zahlcení sítě zprávami Broadcast odesílanými vašimi zařízeními v síti. Vysílací pakety zahrnují - DHCP požadavky, "živé" zprávy a další zprávy, které udržují zařízení v síti informována o tom, že zařízení odesílá zprávy všesměrového vysílání.

Pokud ve své síti zažíváte vysokou latenci a ztrátu paketů, lze toho využít k zabránění zahlcení přepínače omezením množství paketů, které přepínač přijme a přepošle. Pokud je najednou příliš mnoho paketů, přepínač tyto pakety vysílání zahodí a pomůže dostat tyto pakety ze sítě.

Pokud chcete nakonfigurovat Broadcast Storm Control, vyberte porty, na kterých chcete použít Storm Control, a označte je jako „Vybrané“, vyberte množství paketů vysílání, které chcete omezit za sekundu ( nejlepším postupem by bylo vypnout jej nebo použijte 150 paketů vysílání za sekundu v síti malé a střední velikosti ) a potom klepněte na tlačítko Další.

3) Nakonfigurujte VLAN

Toto okno níže použijte k přiřazení portů do "VLAN Member ports" (5 skupin členů VLAN), to znamená, že v průvodci nastavením je možných 5 skupin VLAN. Pokud nechcete používat VLAN, klikněte na „Další“.

3.1 Vyberte porty a přiřaďte VLAN ID

Vyberte porty, které chcete přiřadit k první skupině členů VLAN, a přiřaďte této skupině členů ID VLAN. Kliknutím na porty je označíte jako „vybrané“ a poté je můžete přesunout šipkou doprava do skupiny členů VLAN „x“. Pomocí rozevíracího seznamu „VLAN20“ nad šedými šipkami vyberte další skupiny Trunk Group (VLAN „x“ 1-5).

3.2 Kroky konfigurace VLAN

3.2.1 Vytvořte až 5 VLAN zadáním VLAN ID (2-4094)

3.2.2 Vyberte porty a zadejte VID pro přiřazení netagovaného člena VLAN

3.2.3 Vyberte porty, které mají být členem Trunk označeného portu pro všechny VLAN

Trunk porty znamenají, že přepínač přepošle VŠECHNY neznámé a známé VLAN.

Pamatujte, že můžete mít tolik označených členství na port, kolik chcete, ale pouze jedno neoznačené (výchozí VLAN) na port.

Pokud se chcete o VLAN dozvědět více, můžete se podívat na tento článek .

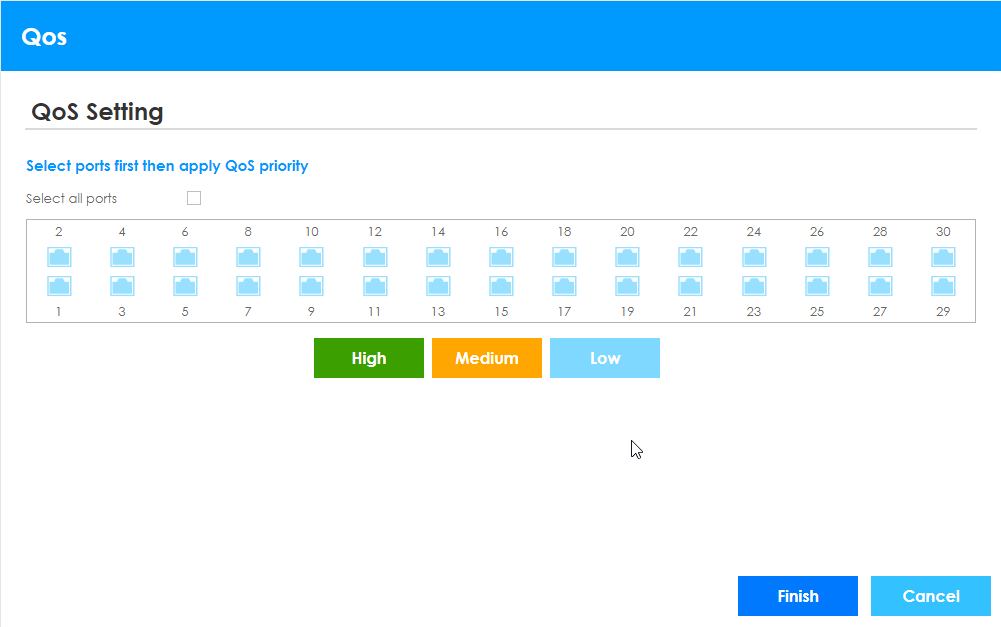

4) QoS ( Quality of Service )

QoS je běžná technika upřednostňování provozu zaměřená na poskytování provozu třídám obsluhovaným v síti. Provoz na port v nastavení QoS lze konfigurovat s vysokou, střední a nízkou prioritou. Pro obchodní prostředí mohou porty pro hosty chtít mít nízkou prioritu pro provoz, zatímco obchodní servery a další životně důležitá IT zařízení mohou vyžadovat vysokou prioritu.

Pokud chcete nakonfigurovat QoS, vyberte porty, na kterých chcete QoS používat, a označte je jako „Vybrané“, klikněte na „Vysoká“, „Střední“ nebo „Nízká“ a kategorizujte prioritu provozu.

Klepnutím na tlačítko "Dokončit" dokončíte průvodce nastavením.
