Dieser Artikel zeigt Ihnen, wie Sie Zyxel Layer 3 Switches wie den GS2220, XS3800, XMG1930, XS1930, XGS2220 und das Dante AV System konfigurieren. (Audio Video over IP)

Dante ist die Weiterentwicklung von AV-Systemen, die alle bisherigen Verbindungsarten zu einer einzigen zusammenführt. Dante bietet eine weitaus bessere Leistung und macht diese Systeme benutzerfreundlicher, einfacher zu erweitern und kostengünstiger in der Bereitstellung.

Inhaltsübersicht

1.IGMP-Konfiguration
2.Aktivieren von DiffServ DSCP
3.Switch-Konfiguration (GS2220 und XS3800)
4. Switch-Konfiguration (XMG1930,XS1930 und XGS2220)

1. IGMP-Konfiguration

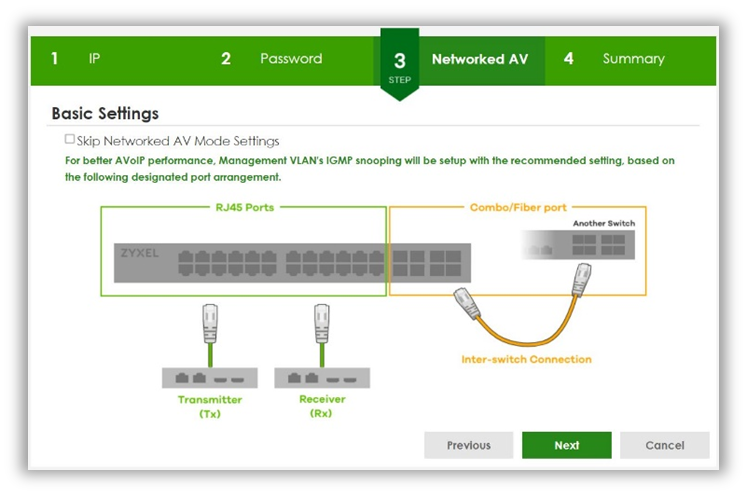

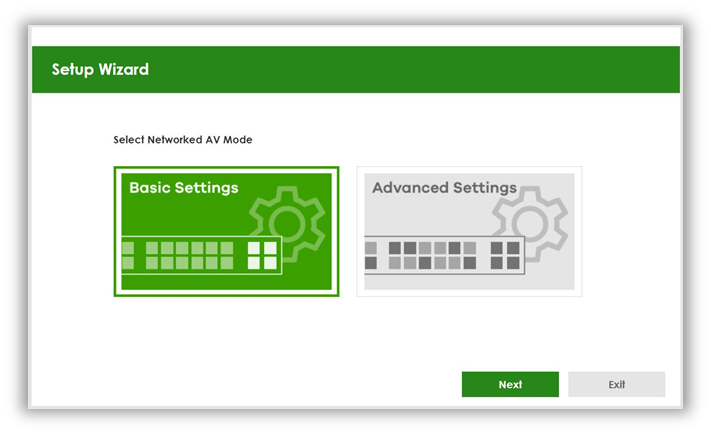

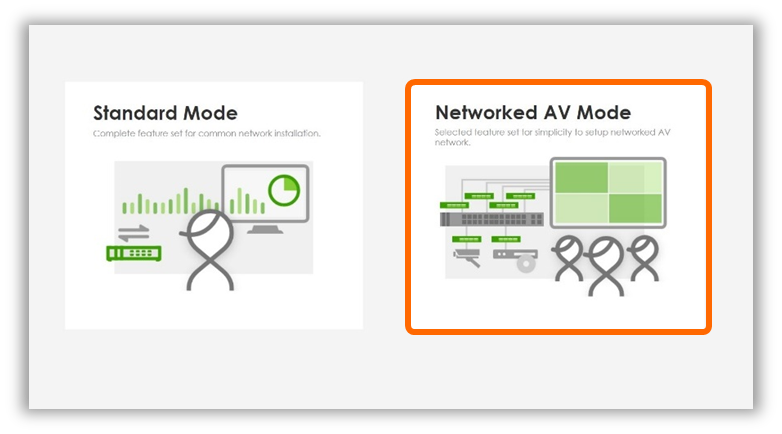

Gehen Sie zum Switch WebGUI und wählen Sie "Network AV Mode" -> "Basic Settings" und drücken Sie "Next".

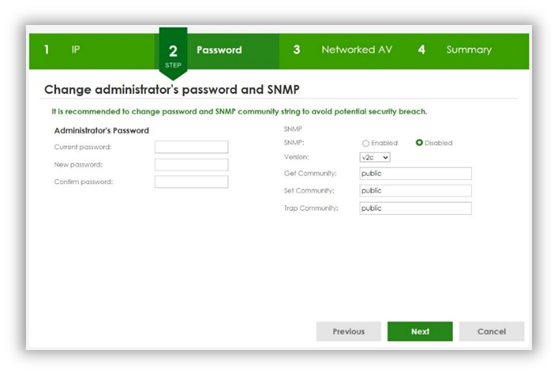

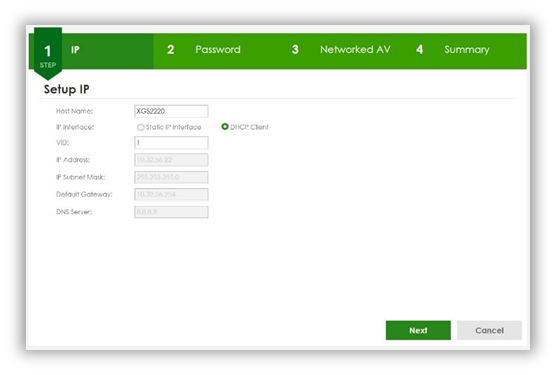

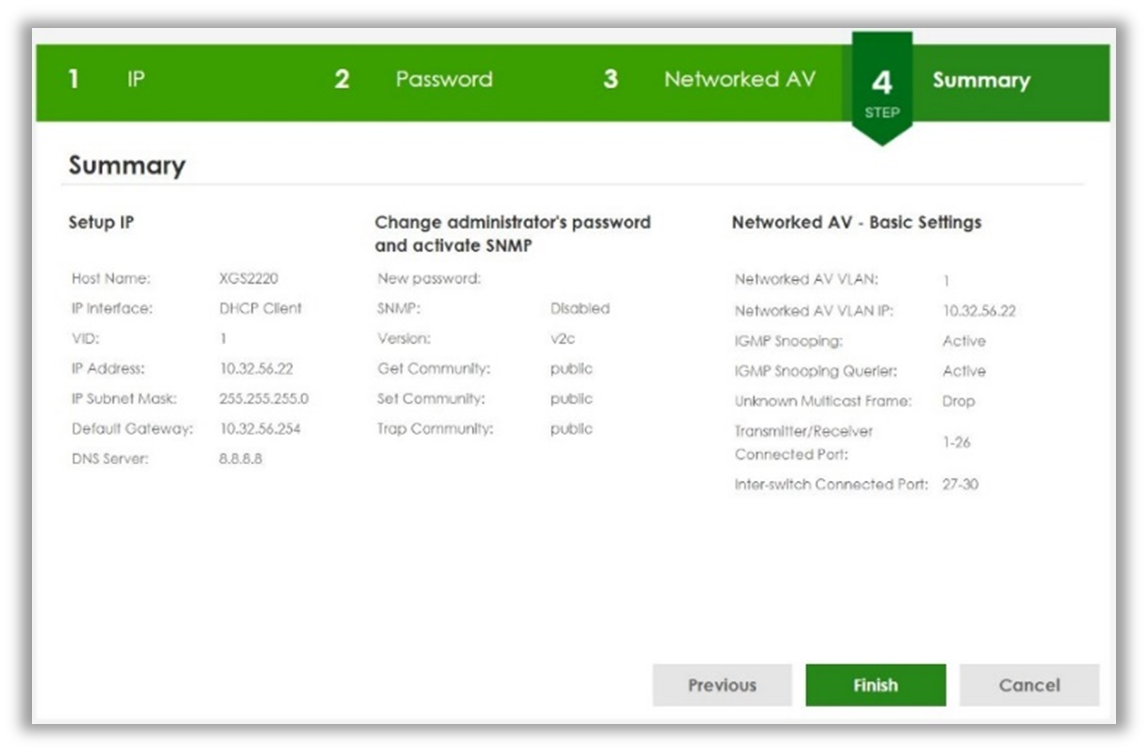

Wir empfehlen, das Standardpasswort in ein komplexeres zu ändern. Wenn Sie dies später tun wollen, können Sie die Einstellungen für "Passwort" und "IP" überspringen, indem Sie auf "Weiter" klicken, zu "Zusammenfassung" gehen und auf "Fertig stellen" drücken.

Die Anwendung Dante Audio over IP fordert die Verwendung von DiffServ Qos im Netzwerk-Switch für die Verwaltung des Datenverkehrs, und die PTP-Multicast-Gruppe wird für die Synchronisierung der Uhr verwendet, um Audioverzögerungsprobleme zu vermeiden.

2. Aktivieren Sie DiffServ DSCP

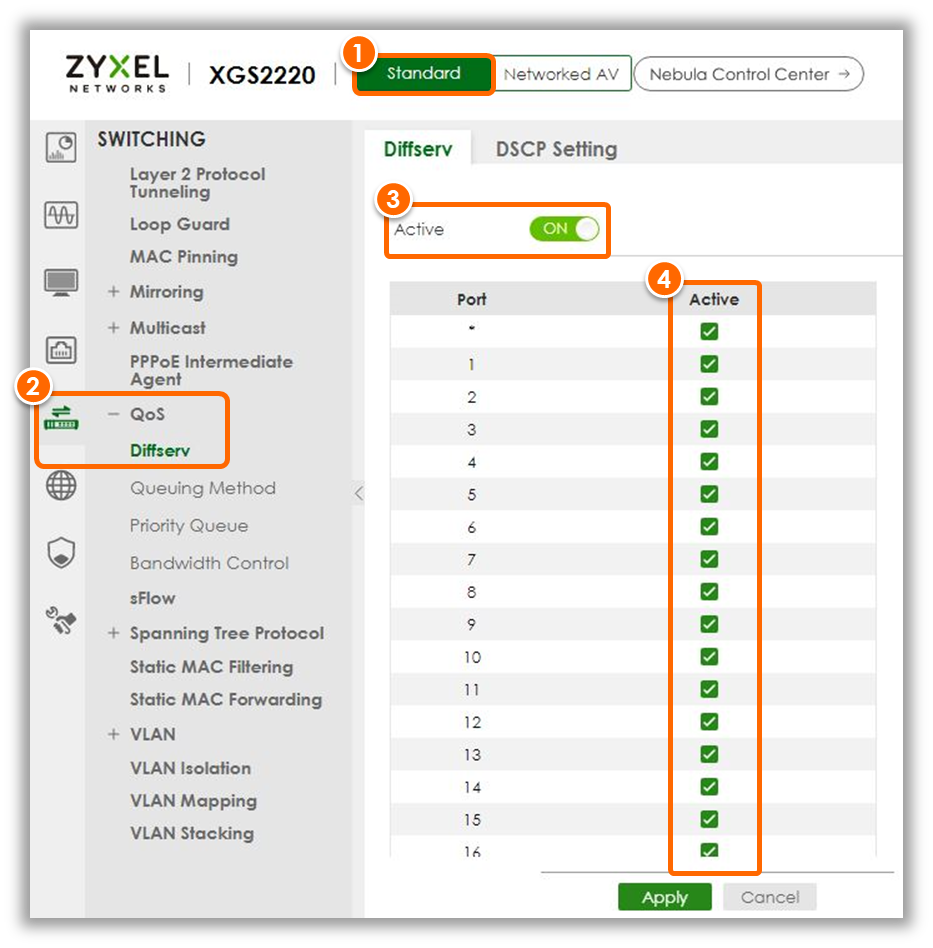

1. Gehen Sie zur WebGUI undwählen Sie den Modus"Standard".

2. Wählen Sie "Switching" > " QoS " > " Diffserv".

3. Diffserv-Schalter auf Position Aktiv

4. Aktivieren Sie Diffserv für alle Ports

Übernehmen Sie anschließend die Änderungen, indem Sie auf die Schaltfläche "Übernehmen" klicken.

3. Switch-Konfiguration (GS2220 und XS3800)

Statisches Multicast nach MAChinzufügen

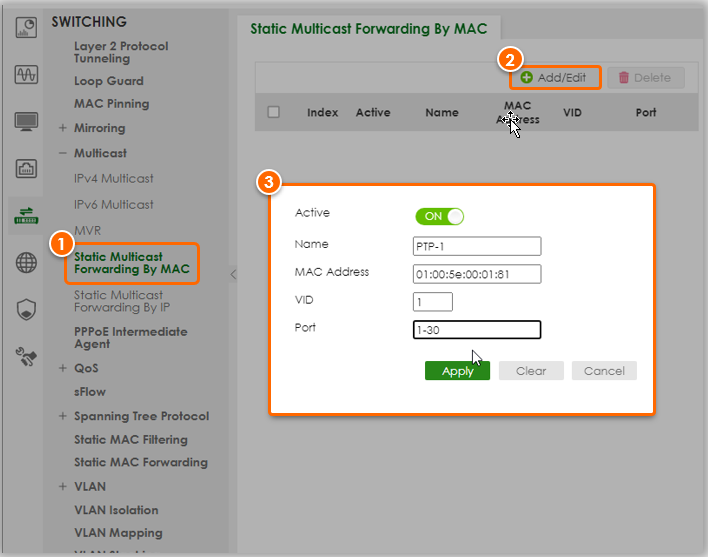

1. Gehen Sie zu Switching > Multicast > Static Multicast Forwarding by MAC

2. Klicken Sie auf die Schaltfläche Add/Edit, um eine statische Multicast-Adresse hinzuzufügen.

3. Konfigurieren Sie die PTP-Multicast-Adresse

• Aktiv: Auf
• MAC-Adresse: Multicast-Adresse
• VID: Audio-VLAN
• Anschluss: Alle Ports

  Damit die Änderungen übernommen werden, klicken Sie auf "Übernehmen".

Erstellen Sie den PTP-Multicast-Adressbereich wie unten angegeben

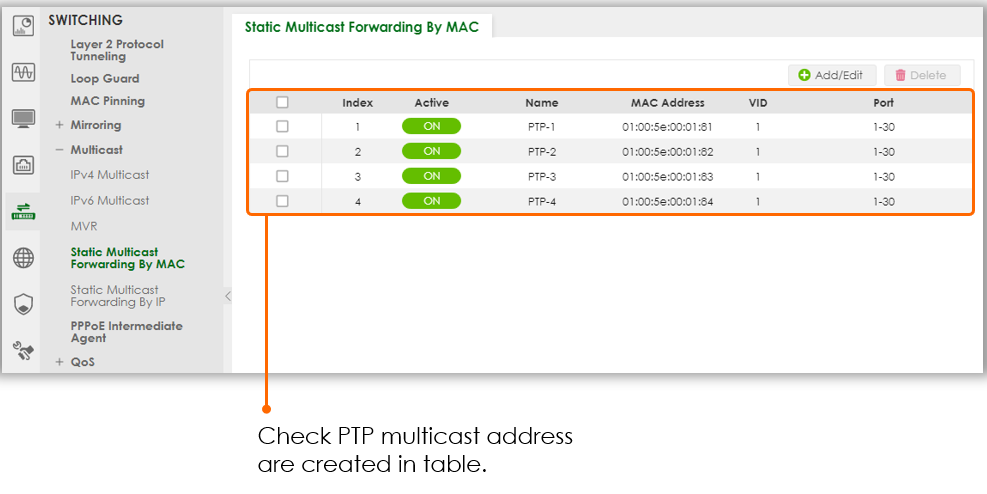

Einstellung überprüfen

4. Switch-Konfiguration (XMG1930, XS1930 und XGS2220)

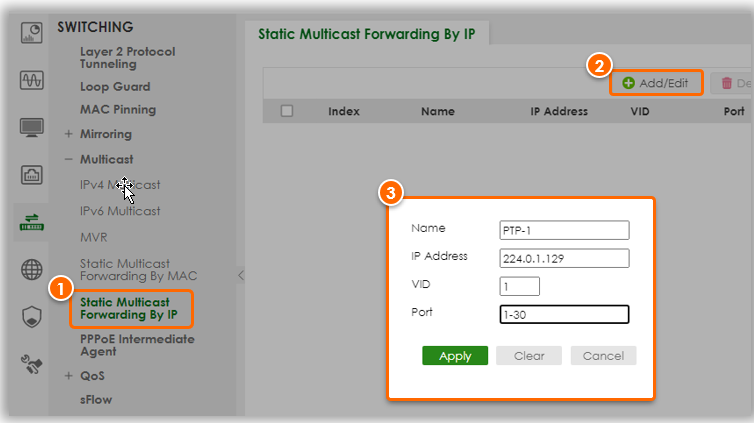

1. Gehen Sie zu Switching > Multicast > Statische Multicast-Weiterleitung nach IP

2. Klicken Sie auf die Schaltfläche Add/Edit, um statische Multicast-Adresseinträge hinzuzufügen.

3. Konfigurieren Sie die PTP-Multicast-Adresse

• IP-Adresse: Multicast-IP-Adresse
• VID: Audio-VLAN
• Anschluss: Alle Ports

Damit die Änderungen übernommen werden, klicken Sie auf "Übernehmen".

Erstellen Sie den PTP-Multicast-Adressbereich wie unten angegeben

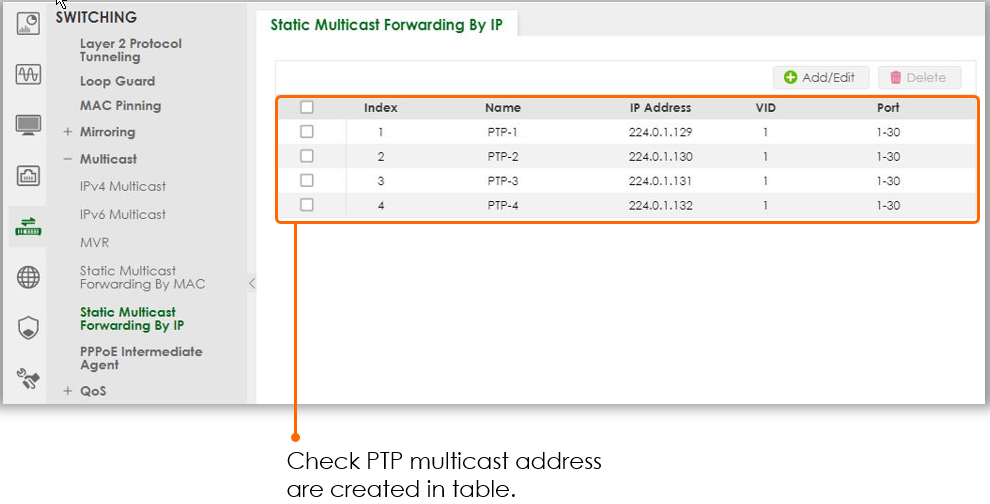

Einstellungüberprüfen
