Netzwerk Switch IGMP – Konfigurieren von IGMP-Multicast-Routing-Clients in einem anderen LAN

Erstellt 18. März 2019 16:48 - Aktualisiert 9. April 2026 09:07

Serhii Boiarynov

Wichtiger Hinweis:
Sehr geehrte Kundin, sehr geehrter Kunde, bitte beachten Sie, dass wir maschinelle Übersetzungen verwenden, um Artikel in Ihrer Landessprache bereitzustellen. Möglicherweise wird nicht der gesamte Text korrekt übersetzt. Sollten Sie Fragen oder Unstimmigkeiten bezüglich der Richtigkeit der Informationen in der übersetzten Version haben, lesen Sie bitte den Originalartikel hier:Originalversion

Das Beispiel zeigt Administratoren, wie sie das IGMP-Routing auf dem Zyxel Layer 3 switch konfigurieren. Dies ist erforderlich, wenn sich die Multicast-Clients in einem anderen LAN oder VLAN als der Streaming-Server befinden.

Konfigurieren des IGMP-Routings für Multicast-Clients in verschiedenen VLANs

1) Konfigurieren Sie das IGMP-Multicast-Routing

1.Konfigurieren Sie Switch-1

1. Konfigurieren Sie das VLAN10 auf Switch-1. (Siehe dazu den Abschnitt: 2.1 So konfigurieren Sie switch, um den Datenverkehr zwischen Abteilungen zu trennen)

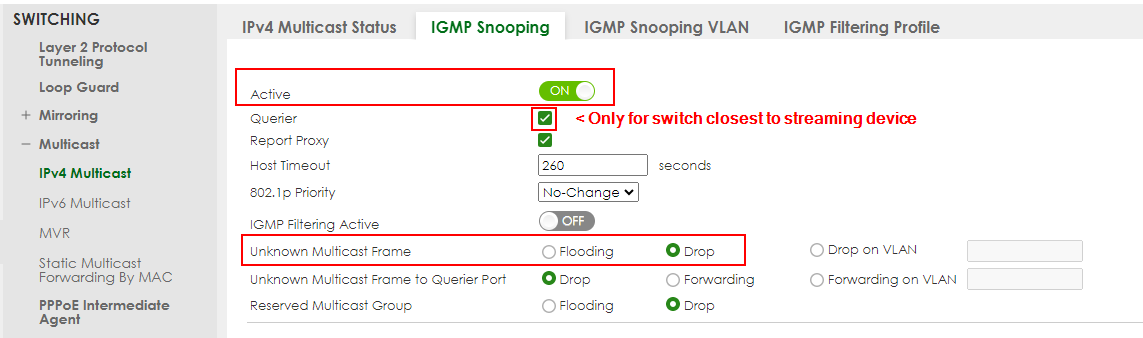

2. Konfigurieren Sie das IGMP-Snooping: Rufen Sie die Web-GUI auf und navigieren Sie zu:

Menü > Erweiterte Anwendungen > Multicast > IPv4-Multicast > IGMP-Snooping

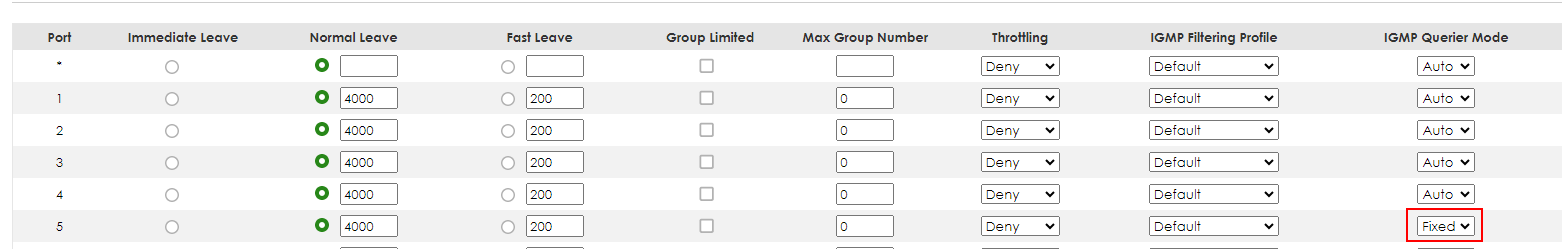

Aktivieren Sie das Kontrollkästchen „Aktiv“ und wählen Sie „Unbekannter Multicast-Frame“ als „Verwerfen“. Wählen Sie Port 5 als „Fest“. Klicken Sie auf „Übernehmen“.

2.Konfigurieren Sie Switch-2

1. Konfigurieren Sie VLAN10 und VLAN20 auf Switch-2. Weitere Informationen finden Sie unter:

Netzwerk Switch – Konfigurieren von VLANs zur Trennung des Datenverkehrs zwischen Abteilungen

2. Konfigurieren Sie die IP-Adressen für Switch sowohl in VLAN10 als auch in VLAN20 wie in der Abbildung gezeigt. Siehe dazu das Thema:

Netzwerk Switch – Ändern der switch-Verwaltungs-IP-Adresse [Erste Anmeldung]

3. Konfigurieren Sie das IGMP-Routing:

Rufen Sie die Web-GUI auf und gehen Sie zu:

 Menü > IP-Anwendung > IGMP

Aktivieren Sie dann das Kontrollkästchen „Aktiv“ und wählen Sie VLAN10 und VLAN20 als IGMP-v2 aus. Wählen Sie für „Unbekannter Multicast-Frame“ die Option„Verwerfen“. Klicken Sie auf „Übernehmen“.

3.Testen Sie das Ergebnis

Spielen Sie den Stream auf dem MediaServer unter Verwendung der Multicast-IP-Adresse 239.1.1.2 ab.
Lassen Sie den PC eine IGMP-Join-Nachricht für 239.1.1.2 senden.
Gehen Sie zu Menü > Erweiterte Anwendung > Multicast > IPv4-Multicast. Der an Port 10 angeschlossene PC tritt der Multicast-Gruppe 239.1.1.2 bei.

4.Was könnte schiefgehen?

Der Switch-2 (IGMP-Router) muss sowohl das VLAN des MediaServers (VLAN20) als auch das des PCs (Client) (VLAN10) enthalten, damit der IGMP-Stream erfolgreich weitergeleitet werden kann.
Wenn der Stream vom Client nicht empfangen wird, überprüfen Sie die Konfiguration des VLAN.
