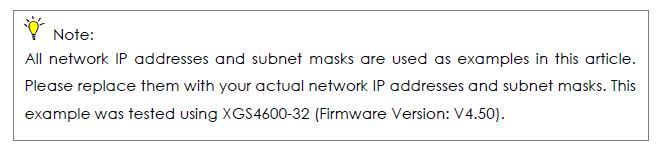

Wichtiger Hinweis: |

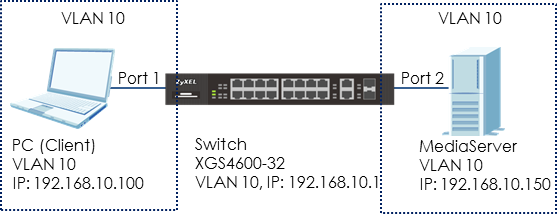

Das Beispiel zeigt Administratoren, wie sie IGMP Snooping für Multicast-Clients und Steaming-Server im selben VLAN konfigurieren.
Wenn MediaServer den Stream per Multicast überträgt, ermöglicht IGMP Snooping dem Switch, Multicast-Gruppen zu lernen, ohne dass der Benutzer jeden Switch manuell konfigurieren muss.
Dadurch wird verhindert, dass der Switch Multicast-Streams an Ports flutet, die keine Mitglieder für diese Multicast-Adressen haben.
Konfigurieren Sie IGMP Snooping für Multicast-Clients im selben LAN
1. Konfigurieren Sie Switch-1
a) Konfigurieren Sie das VLAN10 (siehe auch Thema: 2.1 Wie konfiguriere ich den Switch, um den Datenverkehr zwischen Abteilungen zu trennen).
b) Konfigurieren Sie das IGMP-Snooping: Öffnen Sie das Web-GUI und gehen Sie zu:

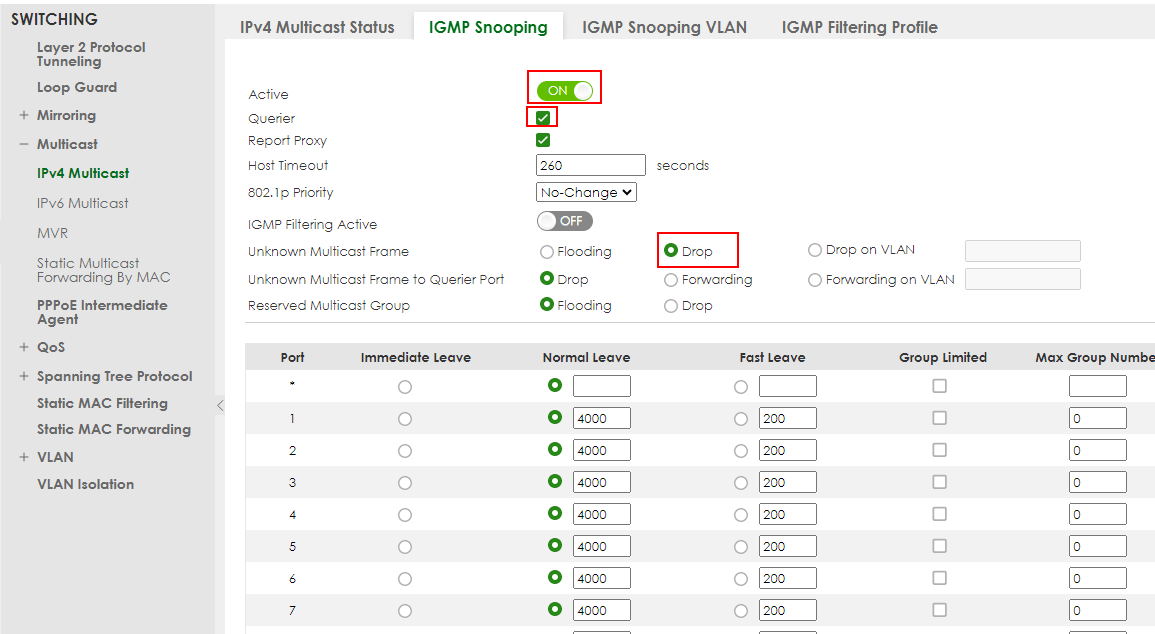

SWITCHING > Multicast > IPv4 Multicast > IGMP Snooping
Aktivieren Sie das Kästchen "Active" und wählen Sie Unknown Multicast Frame to Drop. Prüfen Sie " Querier". Klicken Sie auf "Übernehmen".
Für OLD GUI ----> Menü > Erweiterte Anwendung > Multicast > IPv4 Multicast > IGMP Snooping
2. Testen Sie das Ergebnis
- Spielen Sie den Stream auf dem MediaServer mit der Multicast-IP-Adresse 239.1.1.1 ab.
- Lassen Sie den PC eine IGMP-Join-Nachricht für 239.1.1.1 senden.
- Gehen Sie zu:

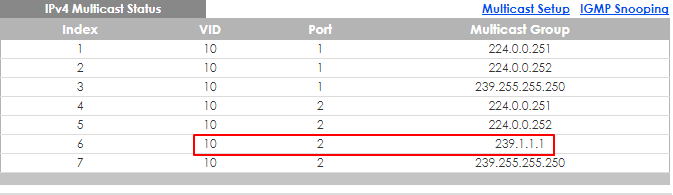

SWITCHING > Multicast > IPv4 Multicast > IPv4 Multicast Status
Der an Port 2 angeschlossene PC tritt der Multicast-Gruppe 239.1.1.1 bei.
Old GUI ----> Menu > Advanced Application > Multicast > IPv4 Multicast.
KB-00313
